(F200B) - Автогрейдер - новая кабина (Бразилия) (9/10-) — схемы, страница 6
-
Винт с внутренним шестигранником, M6 x 35mm, Cl 8.8Открыть схему -
Винт с крестообразным шлицем, полукруглая головка, M3 x 16mm, Cl 4.8Открыть схему -
Винт с шестигранной головкой, M10 x 35mm, Cl 10.9, полная резьбаОткрыть схему -
Винт с шестигранной головкой, M8 x 1.25 x 20mm, Cl 10.9, полная резьбаОткрыть схему -
Винт с шестигранной головкой, M8 x 1.25 x 30mm, Cl 10.9, полная резьбаОткрыть схему -
Винт с шестигранной головкой, M8 x 1.25 x 35mm, Cl 10.9, полная резьбаОткрыть схему -
Винт с шестигранной головкой, M8 x 1.25 x 55mm, Cl 10.9Открыть схему -
Винт самонарезающий с шестигранной головкой и буртиком, 1/4″ - 20 x 3/4″Открыть схему -
Винт самонарезающий, с полукруглой головкой, #6 - 20 x 3/8″Открыть схему -

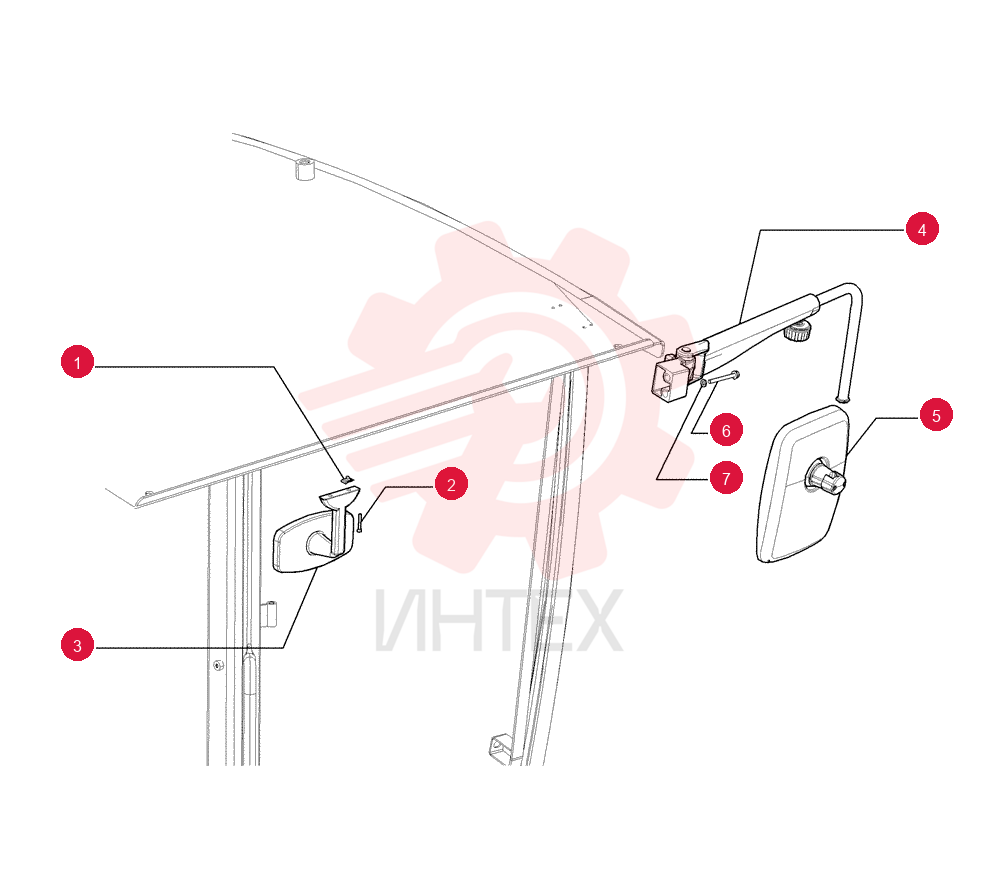

Гайка пружинная, M5, UОткрыть схему -
Гайка шестигранная, M6 x 1.0, Cl 10.9Открыть схему -
Гайка шестигранная, M8, 6.80mm, Cl 8, оцинкованнаяОткрыть схему -
Гайка, M24 x 2, Cl 10Открыть схему -
Гайка, M8 x 1.25, Cl 8Открыть схему -
Гидроцилиндр двойного действия, шток 45mm, ход 203mmОткрыть схему -
Гидроцилиндр двойного действия, шток 60mm, ход 520mmОткрыть схему -
Зажим, 69.85mm - 92.08mmОткрыть схему -
Кабель, 1400mm LОткрыть схему -
Кольцо уплотнительное (О-кольцо), 2.2mm Thk x 15.3mm ID, Cl 6, 90 DuroОткрыть схему -
Кольцо, 25mm ID x 55mm OD x 5mm ThkОткрыть схему -
Мотор гидравлический шестеренный, 27 CCОткрыть схему -

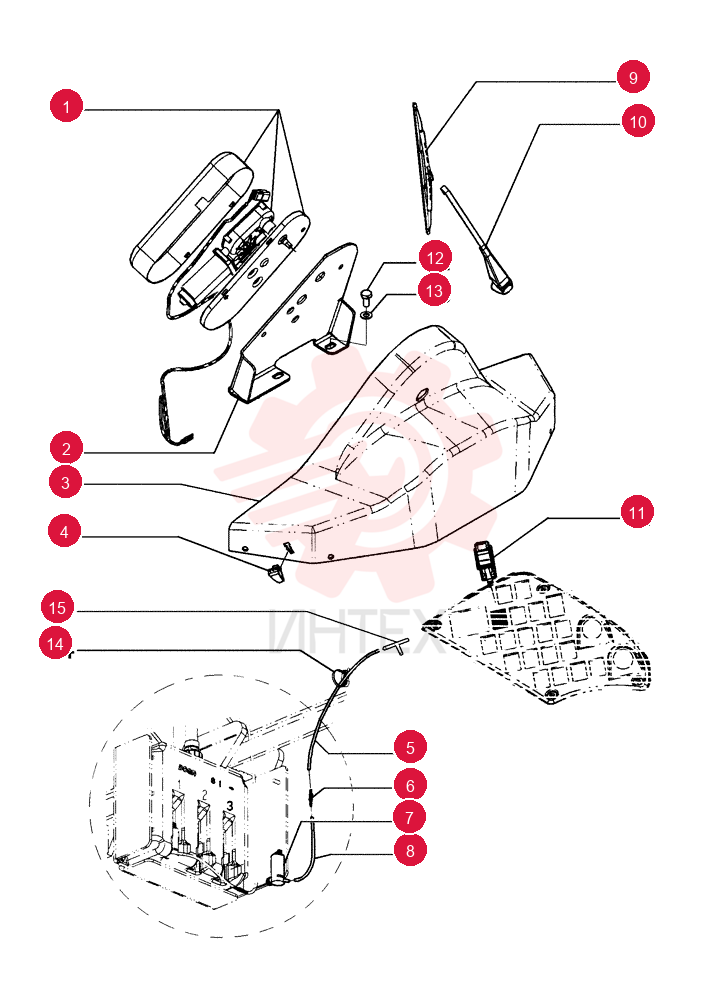

Мотор стеклоочистителя, 24VОткрыть схему -
Палец, 66.72mm OD x 180mm LОткрыть схему -
Подшипник шариковый, 140mm ID x 195mm OD x 29mm WОткрыть схему -
Подшипник, 40mm ID x 80mm OD x 18mm WОткрыть схему -
Предохранитель, 10A, мини, красныйОткрыть схему -
Предохранитель, 15A, мини, синийОткрыть схему -
Предохранитель, 20 AmpОткрыть схему -
Прокладка регулировочная, 1.00mm ThkОткрыть схему -
Прокладка, 0.79mm ThkОткрыть схему -
Прокладка, 1.5mm ThkОткрыть схему -
Реле, 24VОткрыть схему -

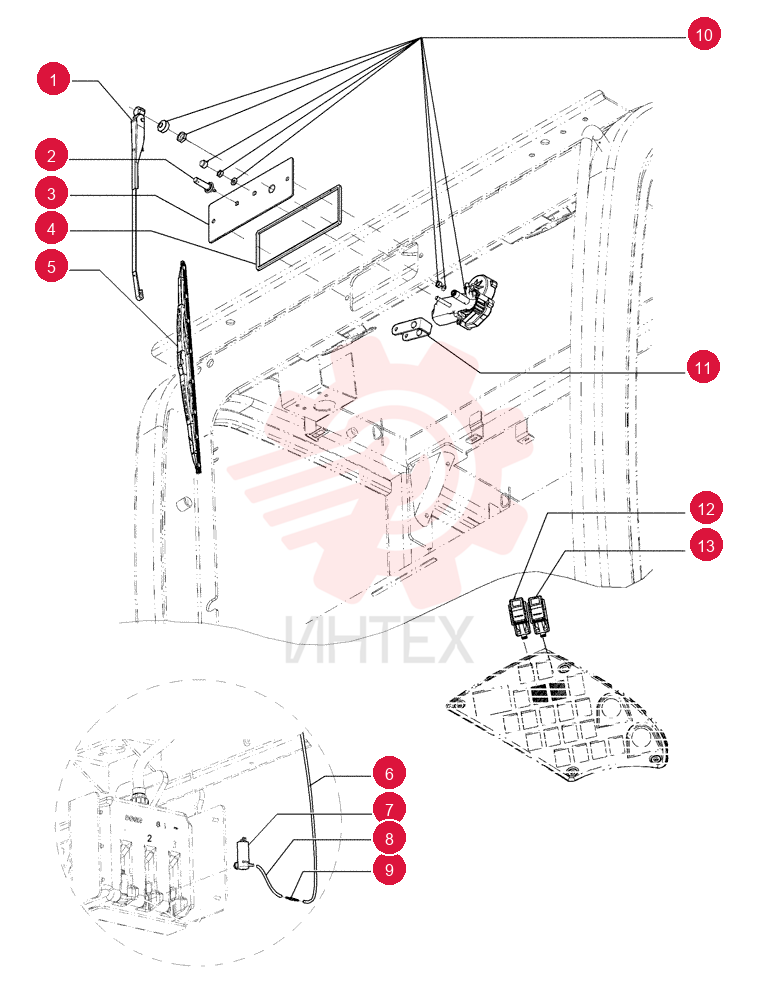

Рычаг стеклоочистителя одинарный, 505mm LОткрыть схему -
Соединение 3-ходовоеОткрыть схему -
Соединитель гидравлический, 1-1/16″ - 12 ORB x 1-1/16″ - 12 JICОткрыть схему -
Соединитель гидравлический, 1-3/16″ - 12 ORFS x 1-1/16″ - 12 ORBОткрыть схему -

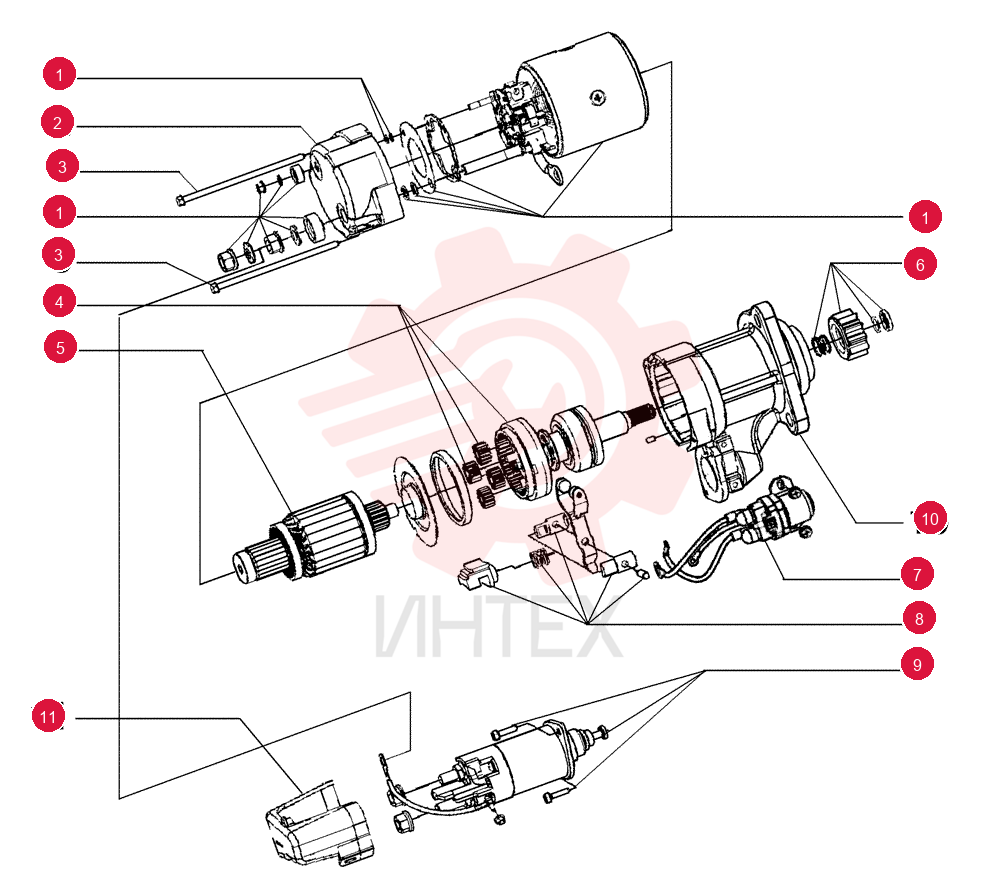

Стартер, 24VОткрыть схему -
Схема (F200B) - MOTOR GRADER - NEW CAB (BRAZIL) (9/10-)Открыть схему -
Трубка в сборе, 9.7 mm ID, 12.7 mm OD, 110, длина 107 mmОткрыть схему -
Трубка жесткая, 9.7 mm ID, 12.7 mm OD, 182, длина 87 mmОткрыть схему -
Трубка жесткая, 9.7 mm ID, 12.7 mm OD, 2398, длина 42 mmОткрыть схему -
Упор газовый, 935.5mm в выдвинутом состоянии, 536.5mm в сжатом состоянииОткрыть схему -

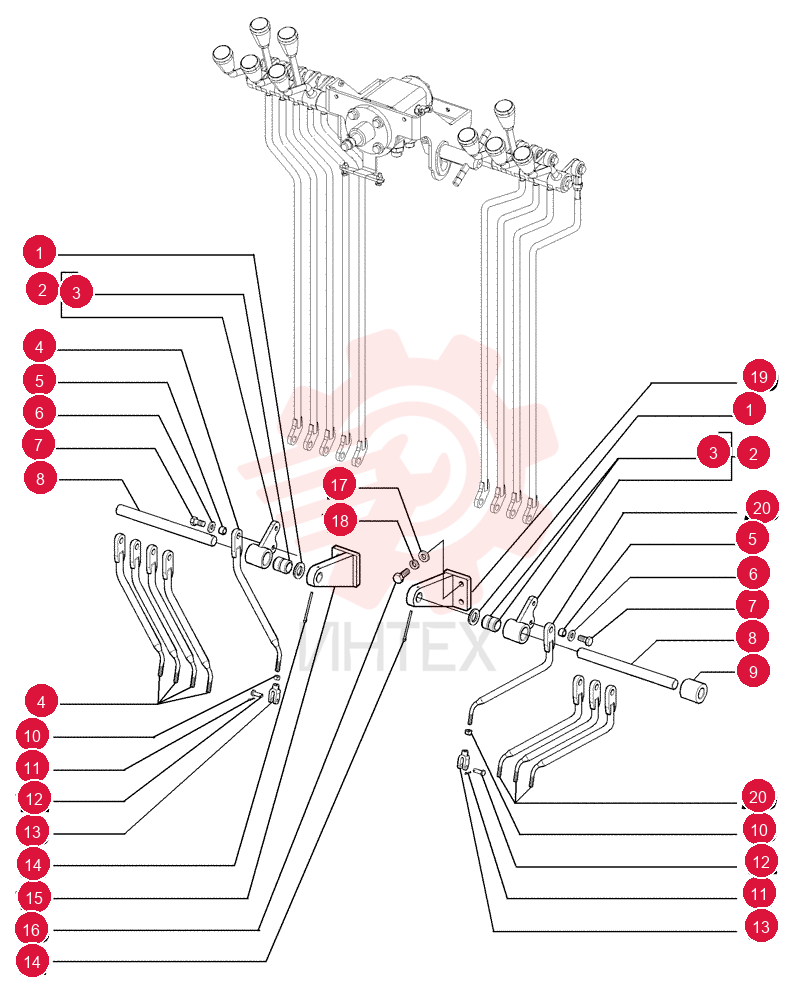

Шайба упорная, 19.05mm ID x 31.75mm OD x 0.81mm ThkОткрыть схему -

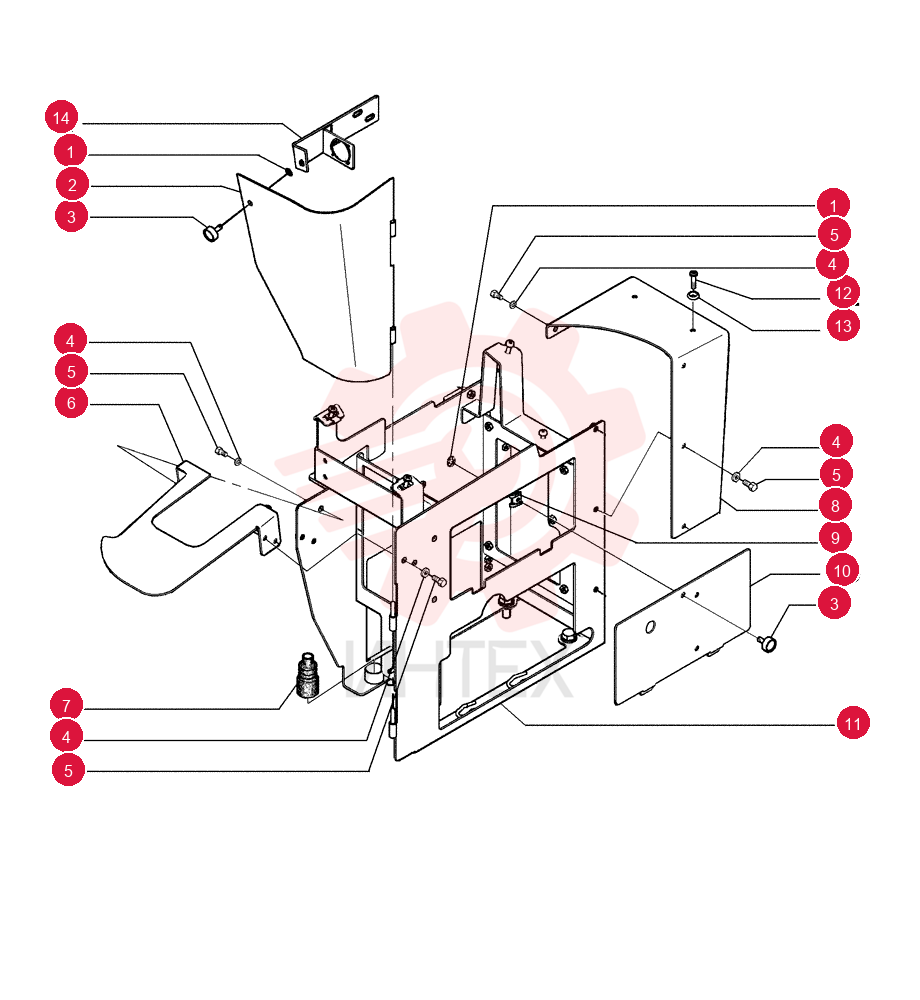

Шайба, 8.15mm ID x 17mm OD x 2mm ThkОткрыть схему -
Шланг отопителя, 15.50 mm ID x 2550.00 mmОткрыть схему -
Шланг, 2mm ID x 600mm LОткрыть схему
