(L228) - Мини-погрузчик с бортовым поворотом - TIER 4B (3/15-) — схемы, страница 8
-
Ремень клиновой, 28.48mm W x 1500mm L, 8 рёберОткрыть схему -
Розетка питания, 12VОткрыть схему -
Розетка электропитания, M18 x 1Открыть схему -
Соединитель гидравлический, 7/8″ - 14 ORB x 3/4″ - 16 JICОткрыть схему -
Соединитель гидравлический, 9/16″ - 18 ORB x 9/16″ - 18 JICОткрыть схему -
Стартер, 12V, 3.2kWОткрыть схему -
Трубка пластиково-резиновая, 0.50″ ID x 0.75″ ODОткрыть схему -
Угольник 90, 3/4″ - 16 JIC x 3/4″ - 16 ORBОткрыть схему -
Угольник 90, 9/16″ - 18 JIC x 9/16″ - 18 ORBОткрыть схему -
Угольник 90,3/4″ - 16 JIC x 3/4″ - 16 внутренняя резьба, поворотныйОткрыть схему -
Упор газовый, 372mm в выдвинутом состоянии, 327mm в сжатом состоянииОткрыть схему -

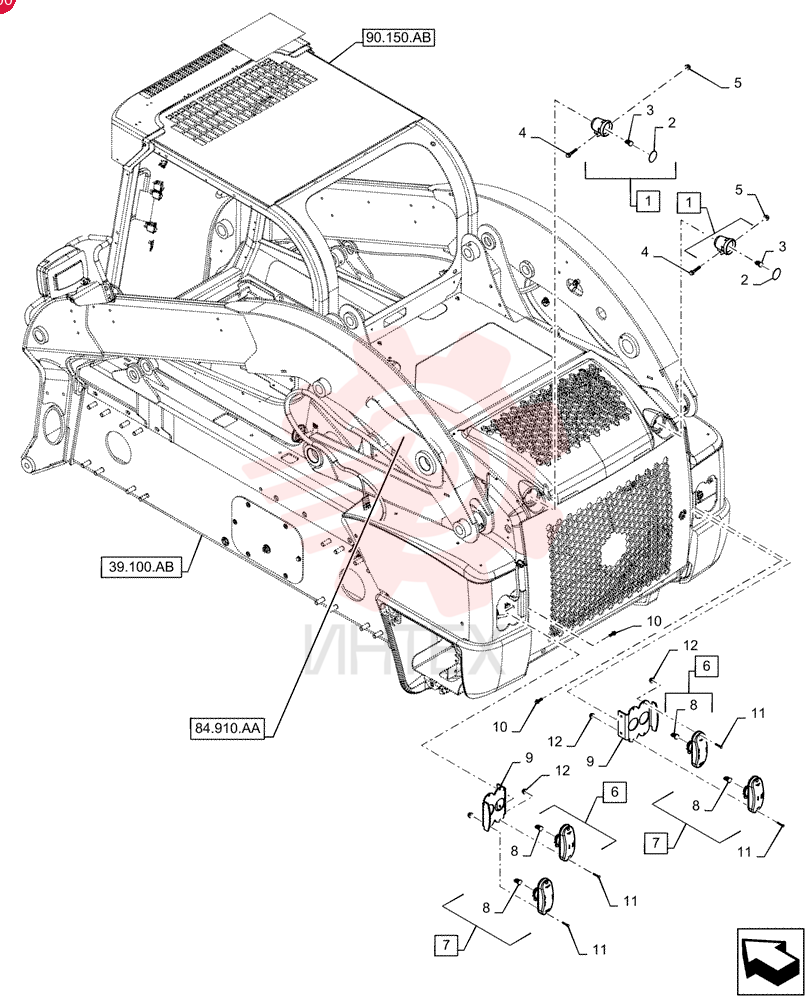

Фара рабочая, 12V, 20W, прозрачнаяОткрыть схему -
Фильтр кабины, 430mm L x 110mm W x 30mm Thk, угольныйОткрыть схему -
Фонарь галогенный, 24V, 70W, прозрачныйОткрыть схему -
Хомут шланговый червячный, 33.3mm - 57.1mmОткрыть схему -
Цилиндр в сборе, 186.84mm L, в выдвинутом состоянии, 148.74mm L, в сжатом состоянииОткрыть схему -
Цилиндр гидравлический, шток 38.1mm, ход 410mmОткрыть схему -
Шайба стопорная, 7/16″Открыть схему -

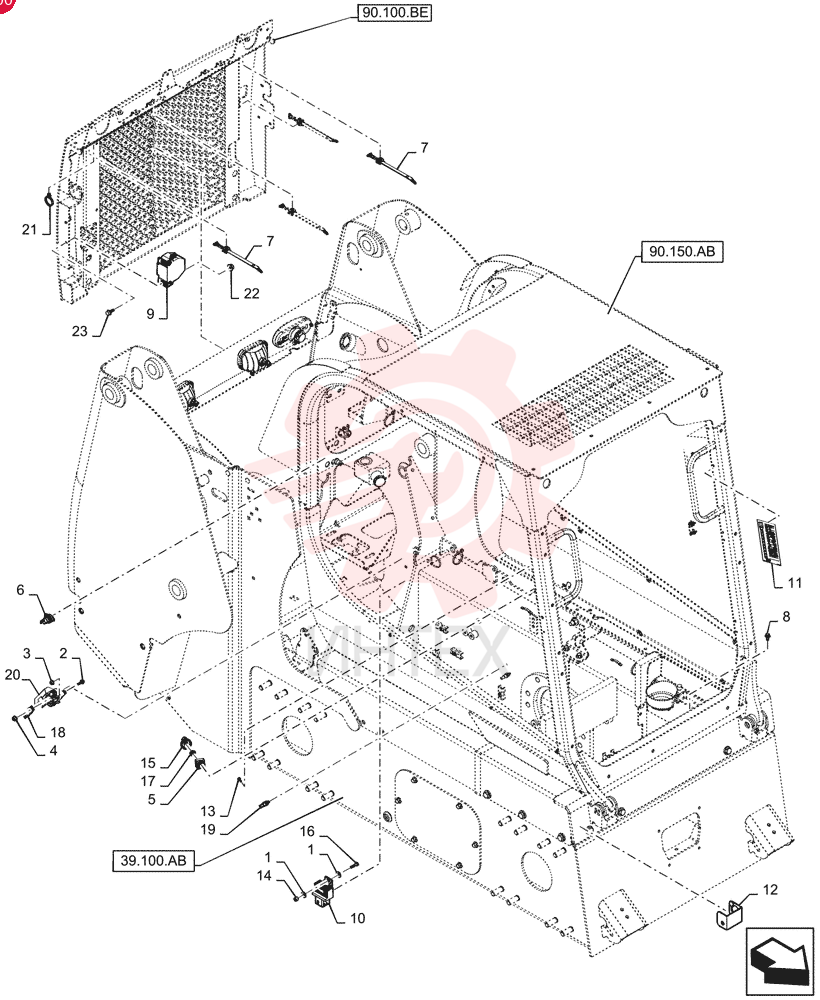

Шайба, 0.25″ ID x 0.56″ OD x 0.05″ ThkОткрыть схему -

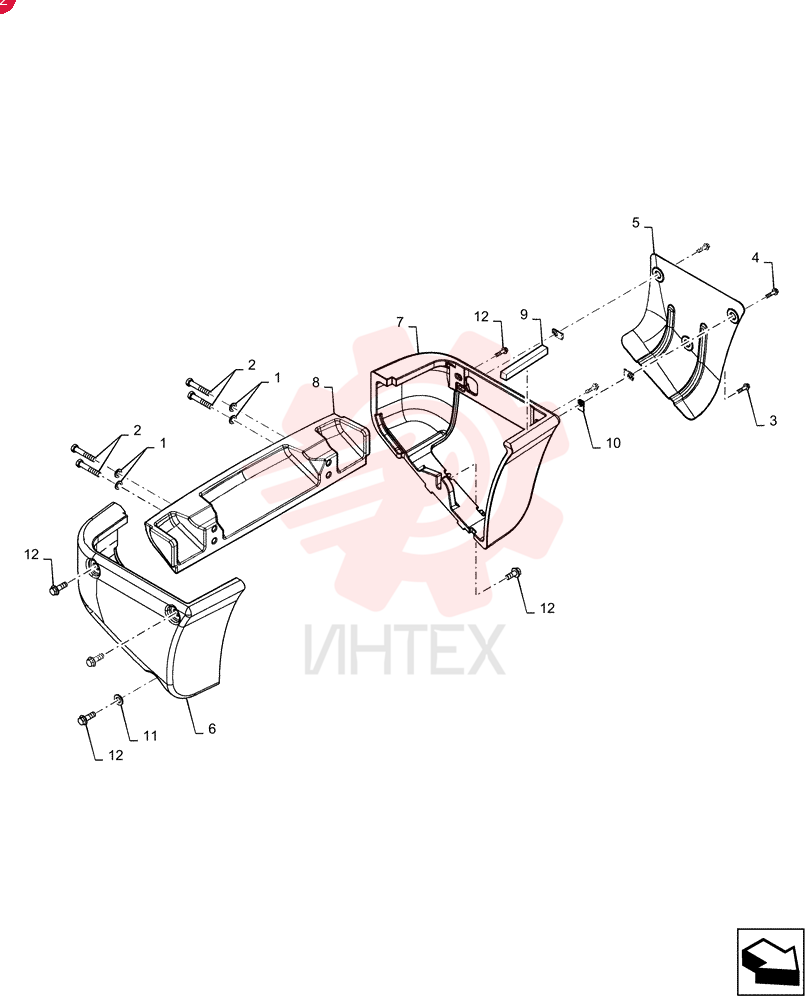

Шайба, 17.5mm ID x 30mm OD x 3mm ThkОткрыть схему -

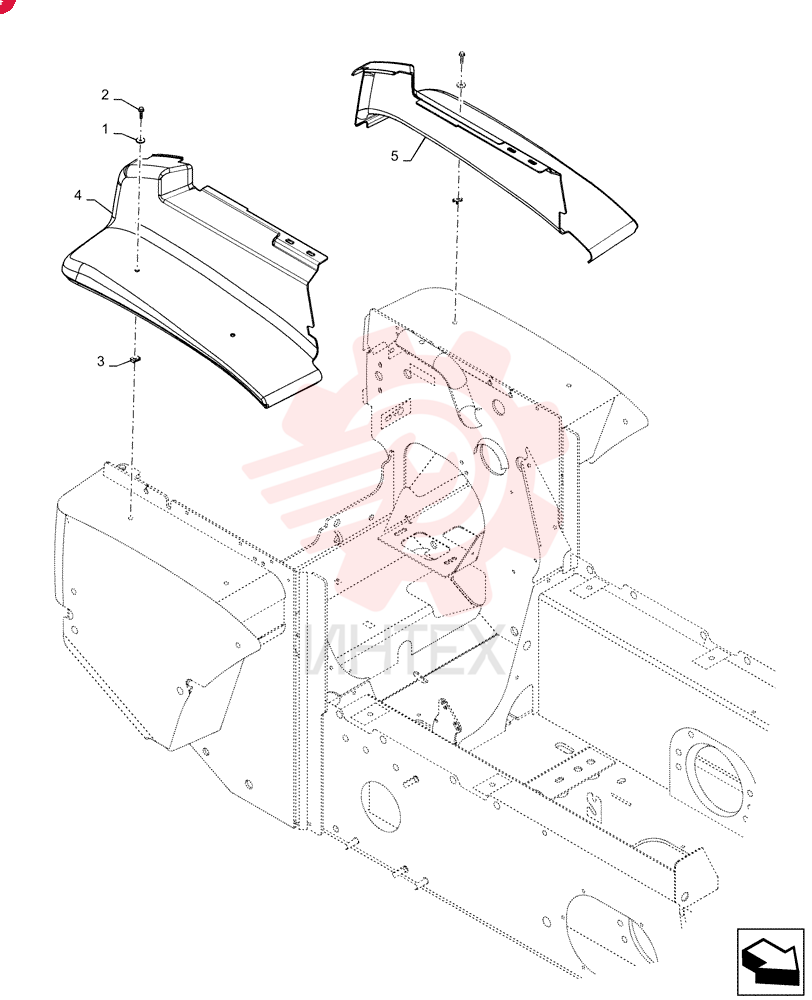

Шайба, 6.6mm ID x 22mm OD x 2mm ThkОткрыть схему -
Шланг гидравлический, 10mm ID x 572mm L, SAE 100R16Открыть схему -
Шплинт, 1/8″ OD x 1″ LОткрыть схему
