(U80C) - Погрузчик для ландшафтных работ - TIER 4B (12/14-) — схемы, страница 6
-
Болт с шестигранной головкой, M12 x 20mm, Cl 8.8, полная резьбаОткрыть схему -
Вал, 734mm / 28.897″Открыть схему -
Вентилятор, 7 лопастей, 499mm, вращение по часовой стрелкеОткрыть схему -
Вставка резьбовая, M10 x 1.5-6H x 29 LОткрыть схему -
Гайка, 0.250″ IDОткрыть схему -
Гайка, 5/16″-24, G5Открыть схему -
Гайка, M10 x 1.5, Cl 10.9Открыть схему -
Гайка, M10, UОткрыть схему -
Гайка, M8, UОткрыть схему -
Генератор, 12V, 120A, со шкивомОткрыть схему -
Гидронасос, 52.2 CCОткрыть схему -
Гидроцилиндр двойного действия, шток 31.8mm, ход 178mmОткрыть схему -
Гидроцилиндр двойного действия, шток 38.1mm, ход 522.3mmОткрыть схему -
Датчик температуры, 1/2″ - 14 NPTFОткрыть схему -
Заглушка, .593″ отверстие, нейлонОткрыть схему -
Клемма соединительная, 3/8″-16 UNCОткрыть схему -

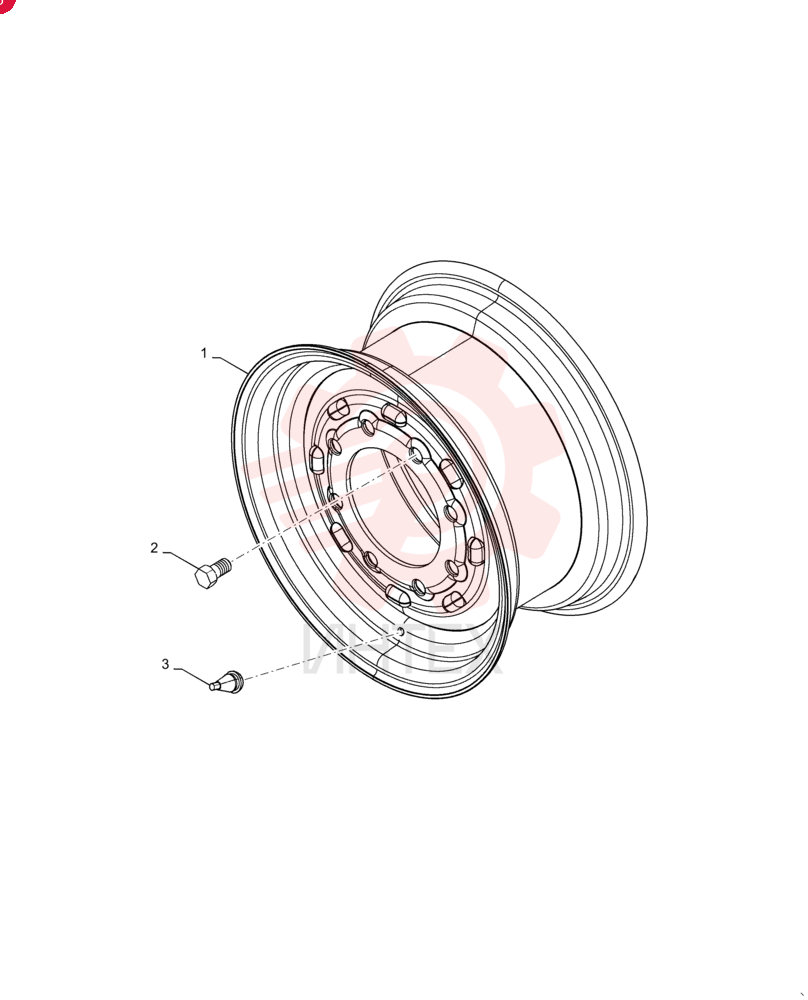

Колесо, 8 W x 16 DiaОткрыть схему -

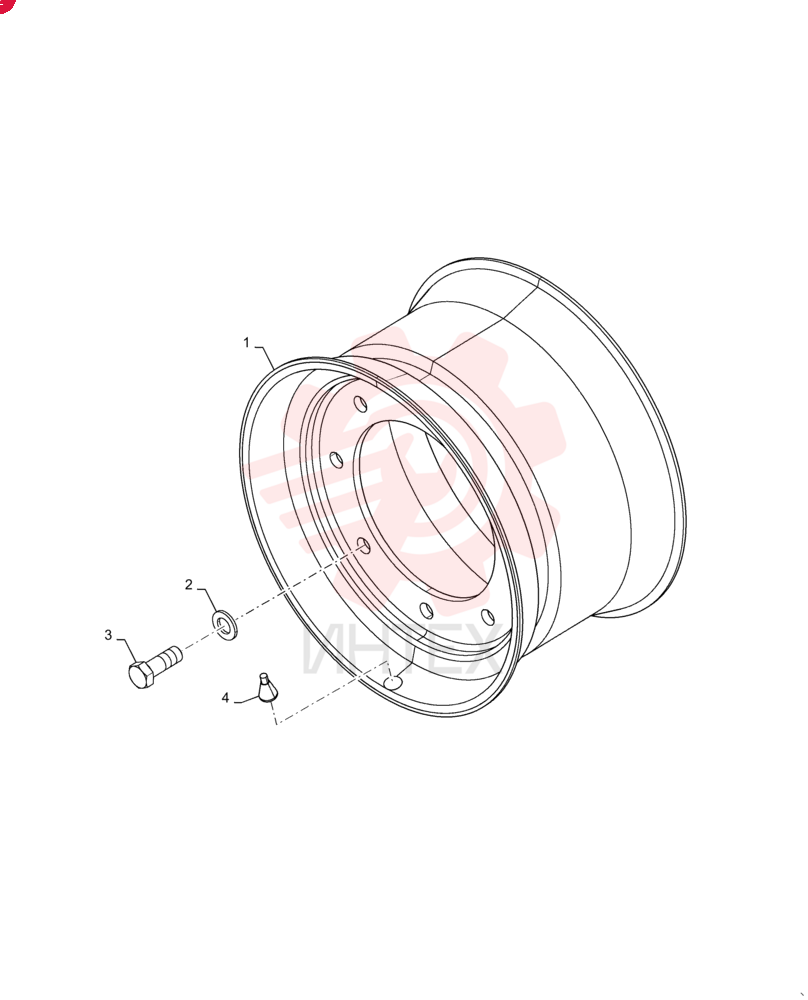

Колесо, 9.75 W x 16 DiaОткрыть схему -

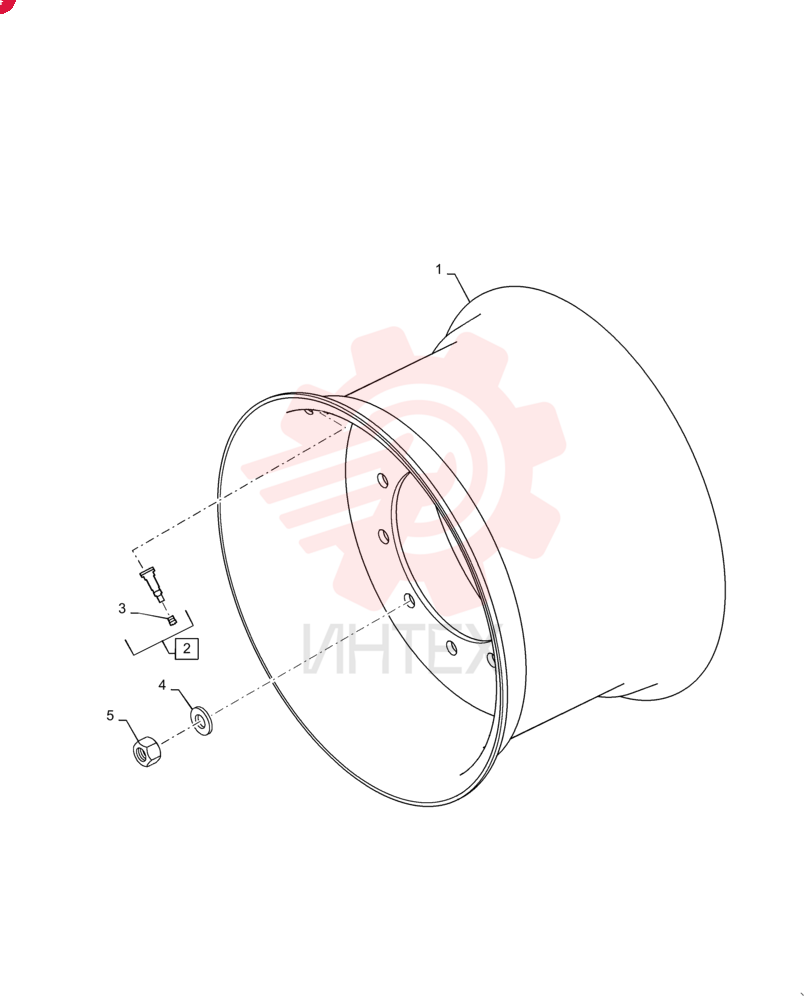

Колесо, W16Lx24, 10 болтов, ярко-желтое NHОткрыть схему -
Кольцо уплотнительное (О-кольцо), 0.139″ Thk x 1.171″ ID, -217, Cl 8, 90 DuroОткрыть схему -
Маяк, 12V, 55W, янтарныйОткрыть схему -

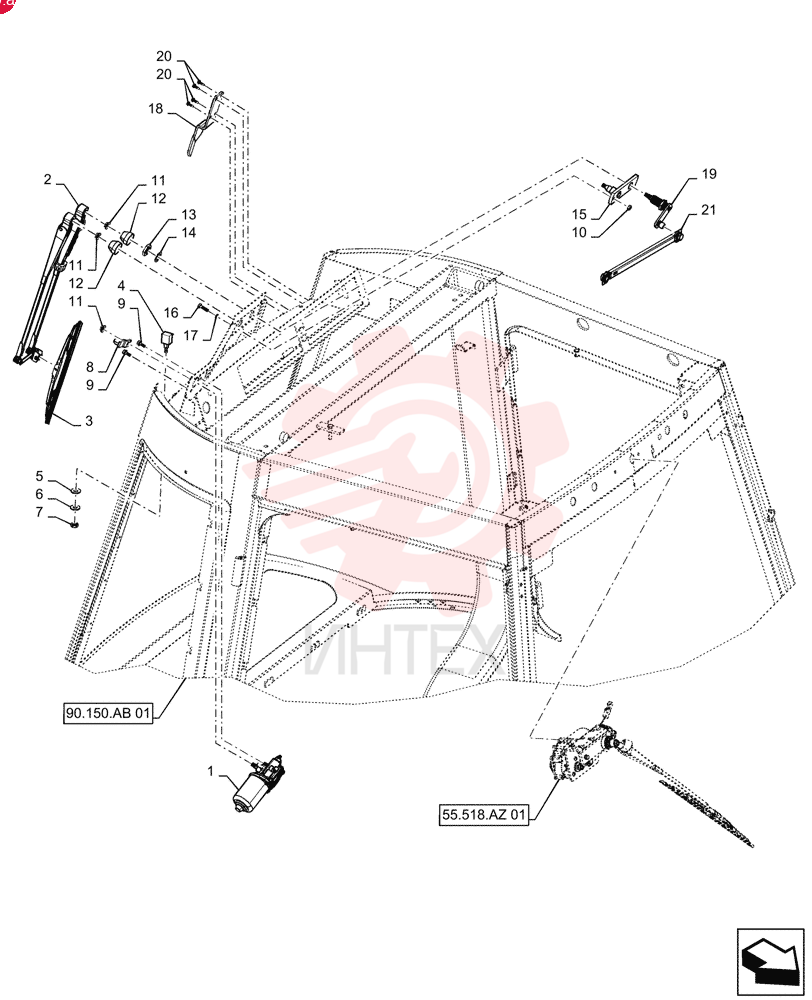

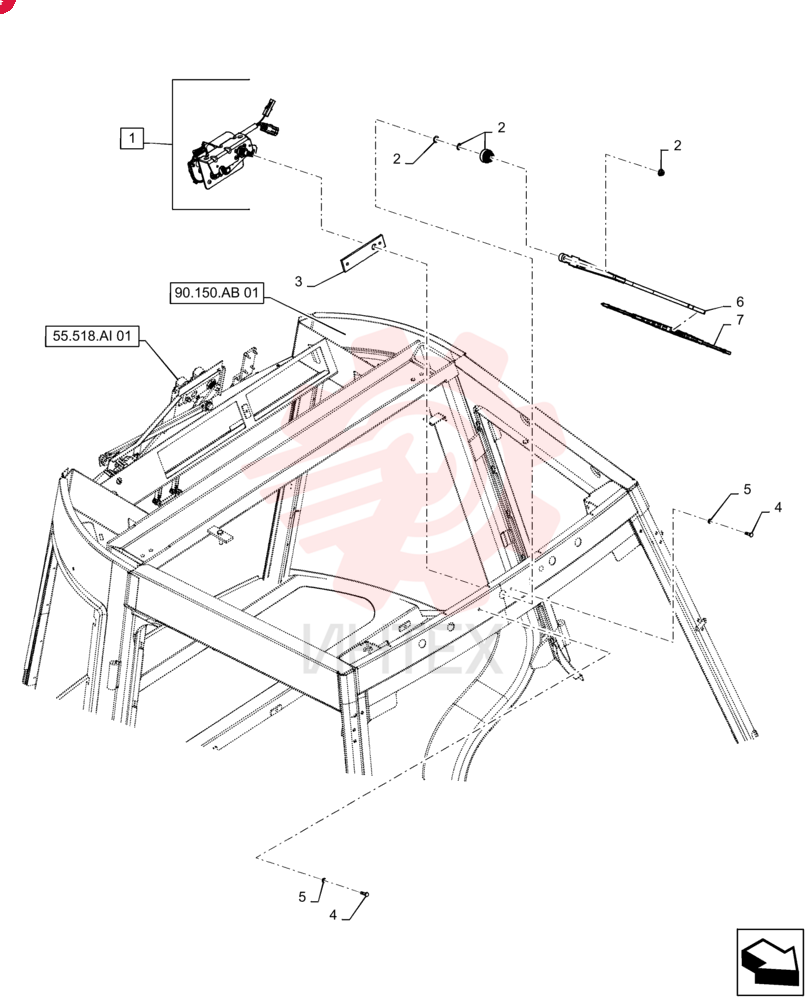

Мотор стеклоочистителя, 12VОткрыть схему -
Насос гидравлический, 52.2CCОткрыть схему -
Подшипник шариковый, 35 mm ID x 72 mm OD x 17 mmОткрыть схему -
Полуось, 936.7mm LОткрыть схему -
Предохранитель, 5A, мини, бежевыйОткрыть схему -
Пробка, 1.427” x .62”, пластиковаяОткрыть схему -
Противовес, заполнитель, 500 LbОткрыть схему -
Противовес, передний, 440 LbОткрыть схему -
Разъём многополюсный, штекер, 2 контактовОткрыть схему -
Решётка, 9.50mm перфорацияОткрыть схему -
Сальник, 130mm ID x 160mm OD x 14mm ThkОткрыть схему -
Тройник, 7/8″-14, 37 градусовОткрыть схему -
Тяга стяжная, 372.5mm LОткрыть схему -
Тяга, 34mm OD x 260mm LОткрыть схему -
Угольник 90, 1-5/16″ - 12 JIC x 1-5/16″ - 12 ORBОткрыть схему -
Угольник 90, 7/8″ - 14 JIC x 7/8″ - 14 ORBОткрыть схему -
Угольник 90, 9/16″ - 18 JIC x 9/16″ - 18 ORBОткрыть схему -
Угольник, 90 градусов, 7/8″-14, 37 градусов x 3/4″-16, с уплотнительным кольцомОткрыть схему -
Уплотнение, 130mm ID x 160mm OD x 16mm ThkОткрыть схему -
Фара передняя, галогенная, 12V, 55W, прозрачнаяОткрыть схему -
Фара рабочая галогенная, 12V, 55W, прозрачнаяОткрыть схему -
Фильтр воздушный, 91mm ID x 164.5mm OD x 347mm LОткрыть схему -
Фильтр накручиваемый, 13/16” – 16, 97mm OD x 151.6mm LОткрыть схему -
Хомут шланговый, #64, 3.56″ - 4.5″, тип F червячныйОткрыть схему -
Цилиндр гидравлический, шток 25.4mm, ход 203.2mmОткрыть схему -
Цилиндр двойного действия в сборе, шток 31.8mm, ход 160mmОткрыть схему -
Цилиндр двойного действия, шток 31.8mm, ход 178mmОткрыть схему -
Цилиндр подъёма двойного действия, шток 38.1mm, ход 207.2mmОткрыть схему -
Цилиндр рулевой, 63mm диаметр, 36mm шток, 232mm ходОткрыть схему -
Шестерня коническая, 16T (шестерня) / 32T (колесо)Открыть схему
