Экскаватор гусеничный SY135C9I2K SY135C9I 15SY0136F0098 — схемы
-

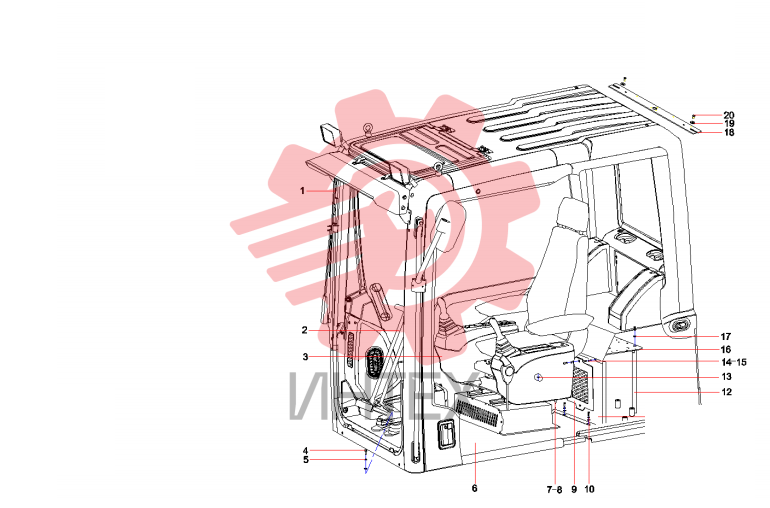

Кабина в сборе 13509683
Открыть схему -
Каркас кузова экскаватора 12151764
Открыть схему -
Клапан 60214001
Открыть схему -

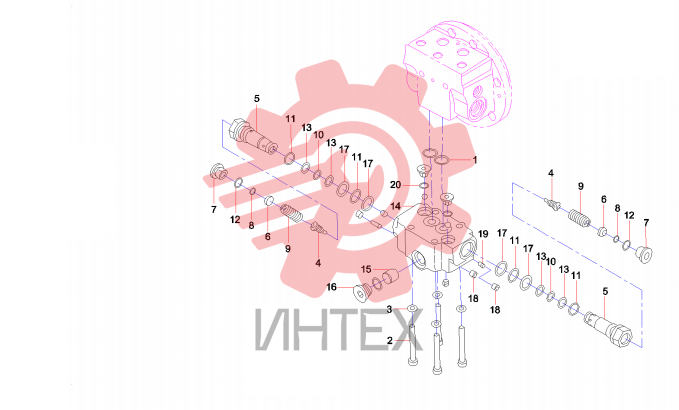

Клапан мотора редуктора 60181553
Открыть схему -
Колесо направляющее, натяжитель и ступенька 13476495
Открыть схему -

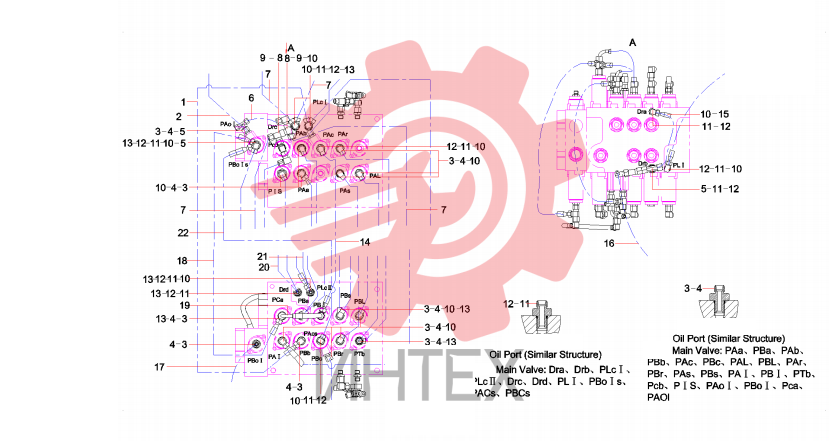

Комплектующие гидрораспределителя 13510666
Открыть схему -

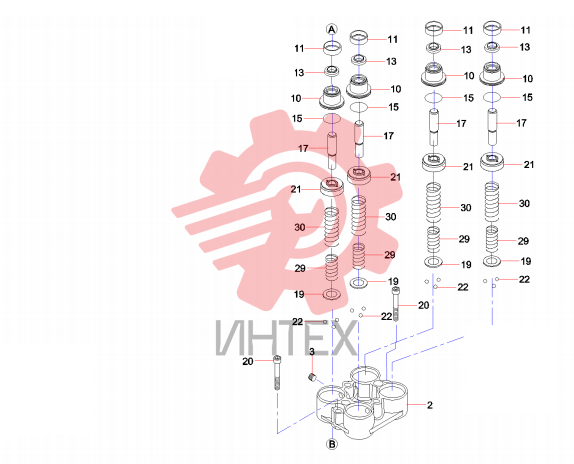

Комплектующие клапана (часть 1) 60170604
Открыть схему -

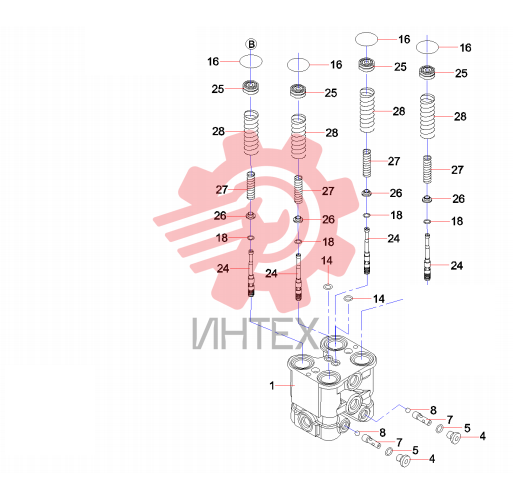

Комплектующие клапана (часть 2) 60170604
Открыть схему -

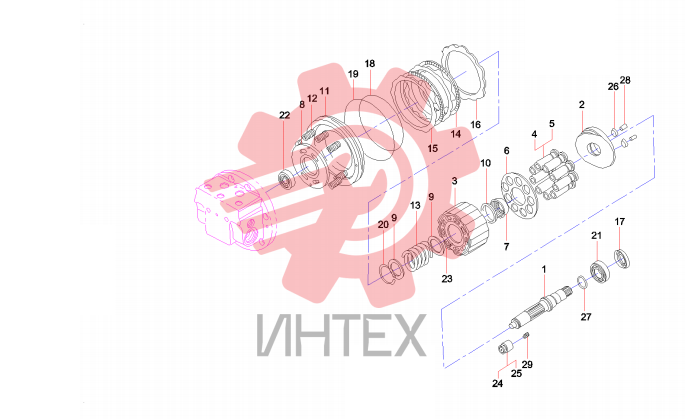

Комплектующие мотора редуктора 60181553
Открыть схему -

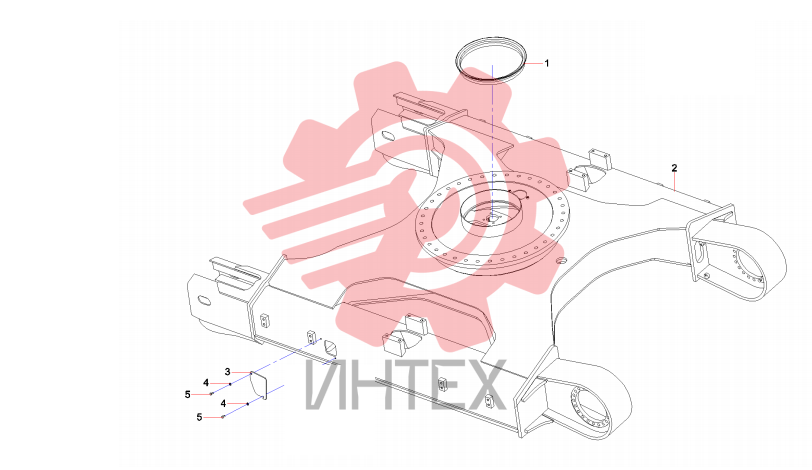

Комплектующие поворотной платформы 13476495
Открыть схему -
Компоненты основные экскаватора SY135C9I SY135C9 12626410
Открыть схему -

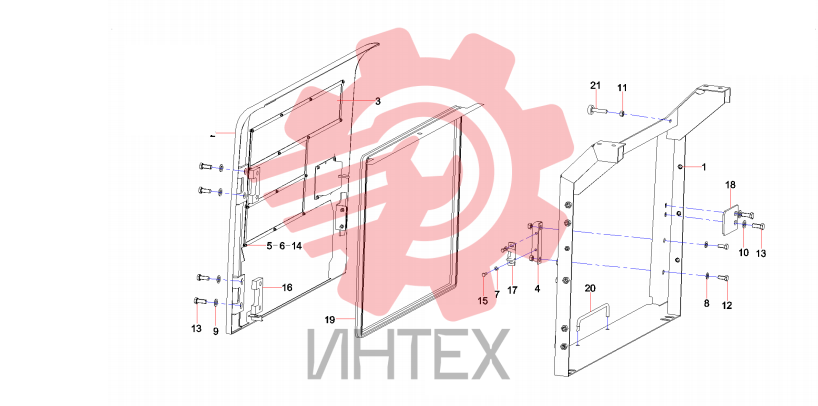

Крышка левая обвеса 12186106
Открыть схему -
Мотор редуктора 60181553
Открыть схему -
Набор для эксплуатации (часть 1) 13476274
Открыть схему -

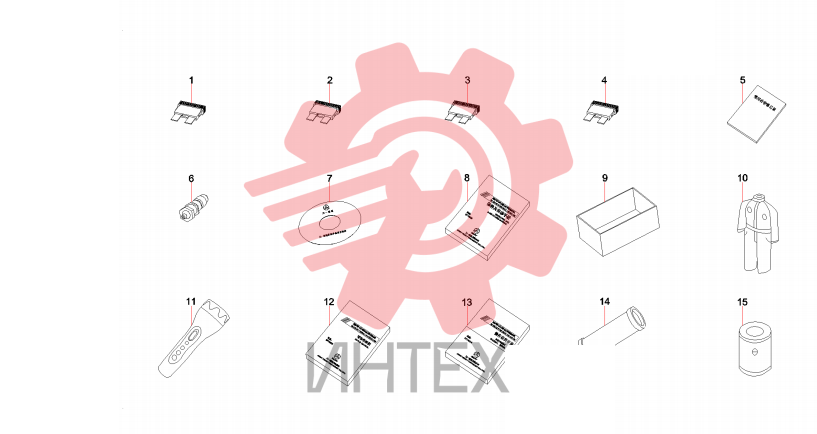

Набор для эксплуатации (часть 2) 13476274
Открыть схему -
Набор инструментов 10456280
Открыть схему -

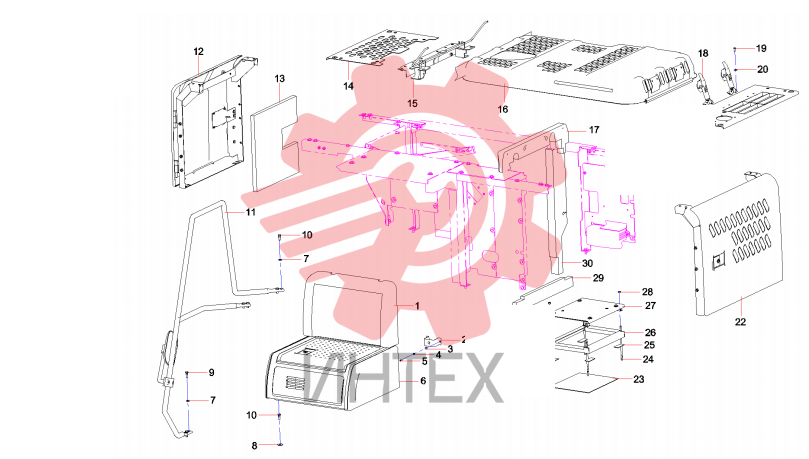

Обвес кузова экскаватора 12151764
Открыть схему -

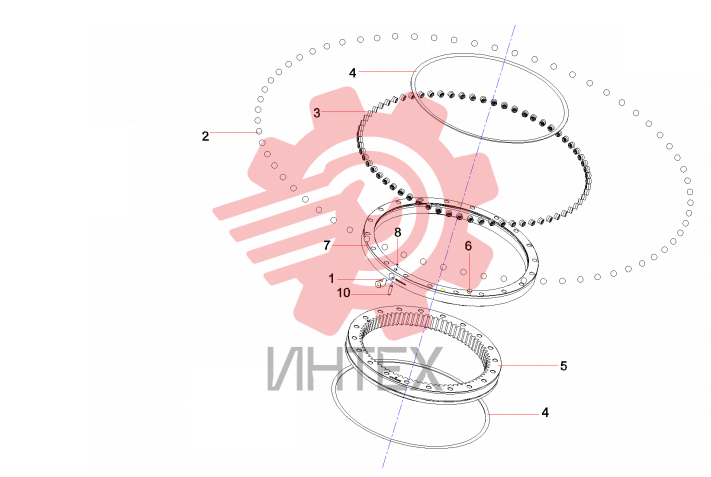

Подшипник поворотный 10835684
Открыть схему -

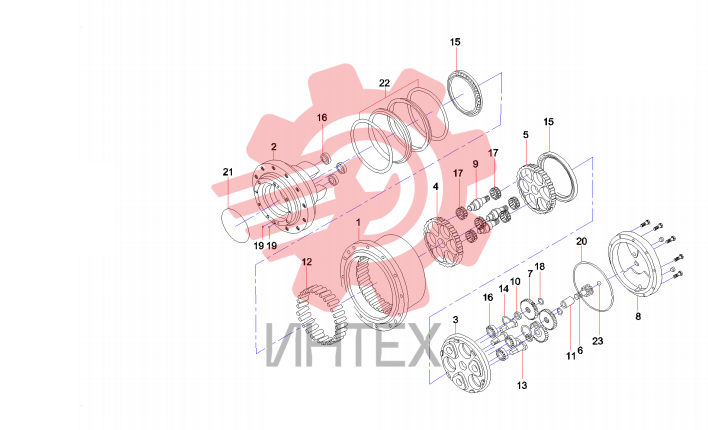

Редуктор 60181552
Открыть схему -

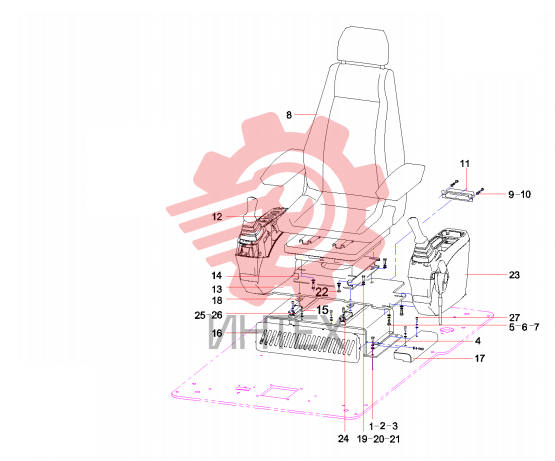

Сиденье водителя и консоли управления 13422605
Открыть схему -

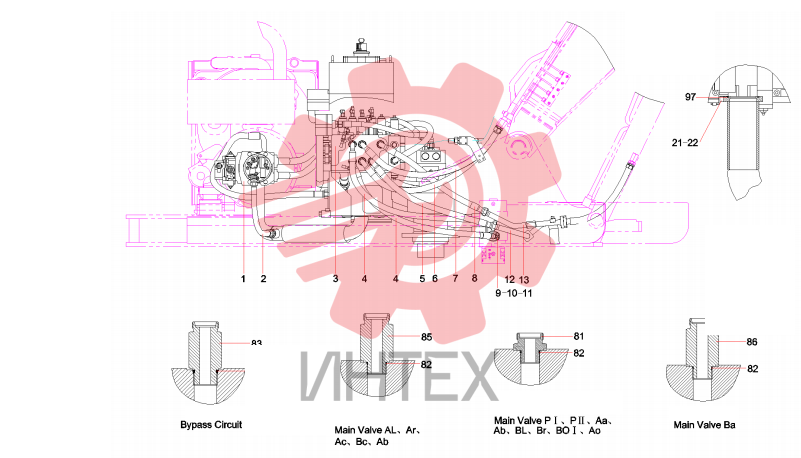

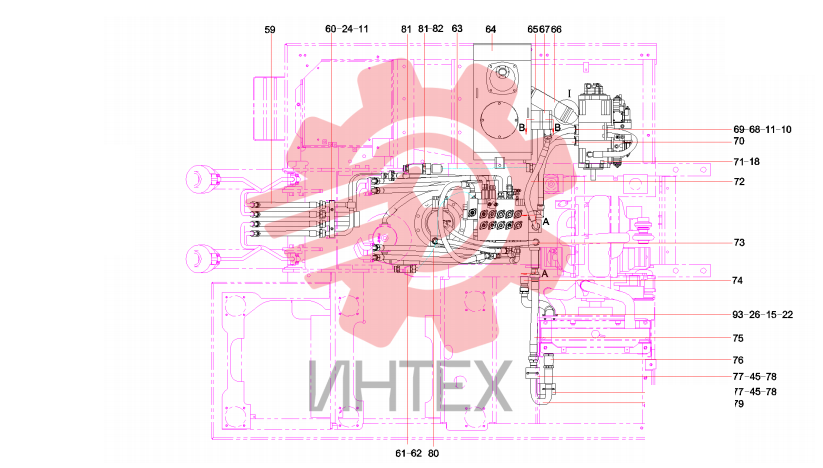

Система гидравлическая (часть 1) 13510668
Открыть схему -
Система гидравлическая (часть 2) 13510668
Открыть схему -

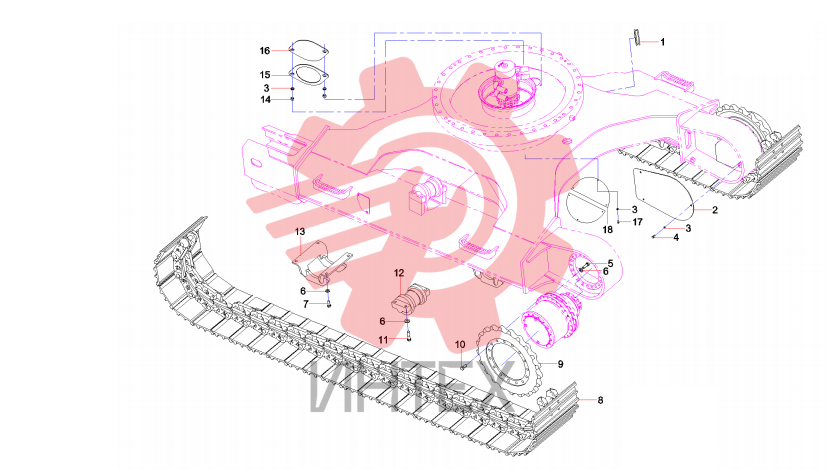

Система гусениц 13476495
Открыть схему -

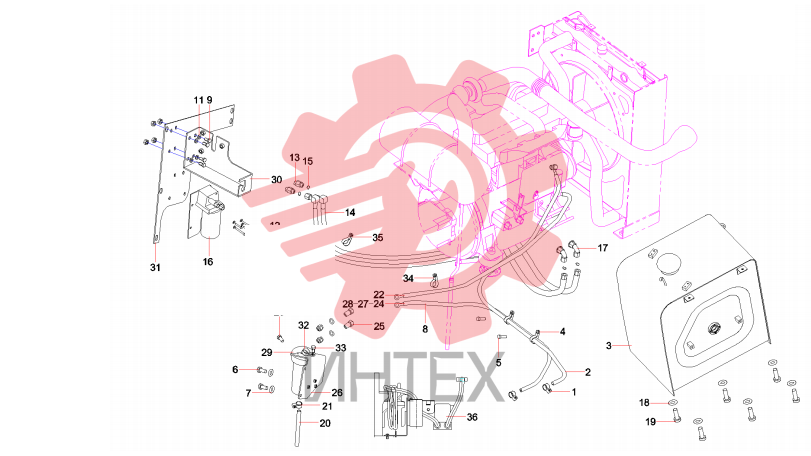

Система топливная 13471391
Открыть схему -

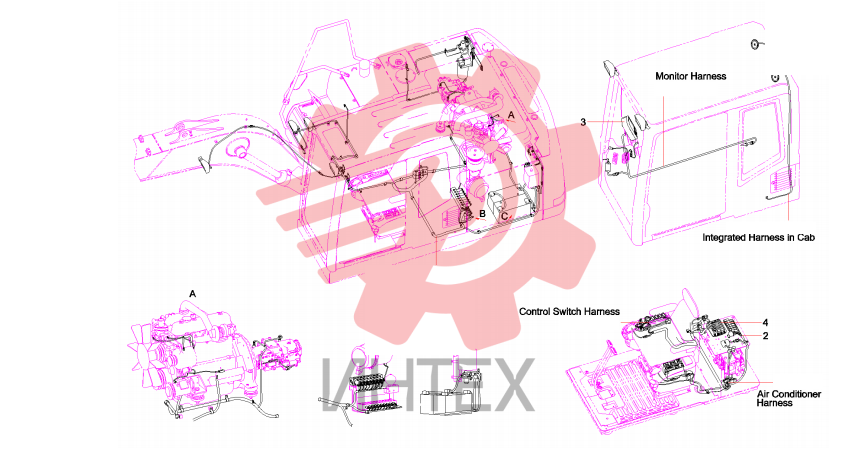

Система электрическая 13470855
Открыть схему -

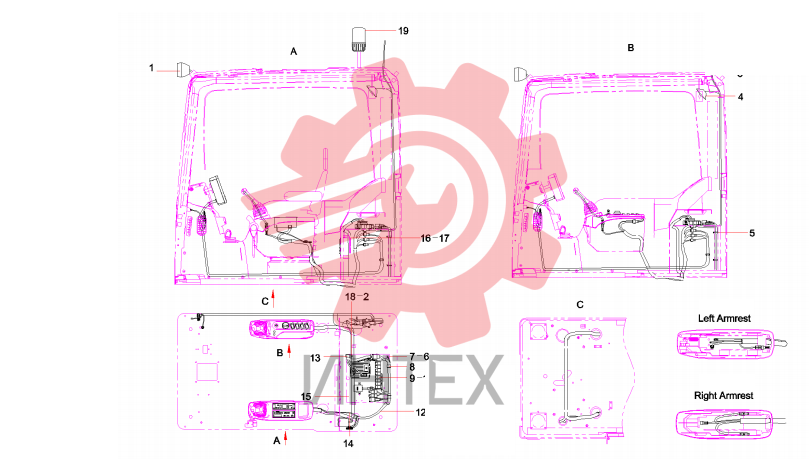

Система электрическая кабины 13470793
Открыть схему -

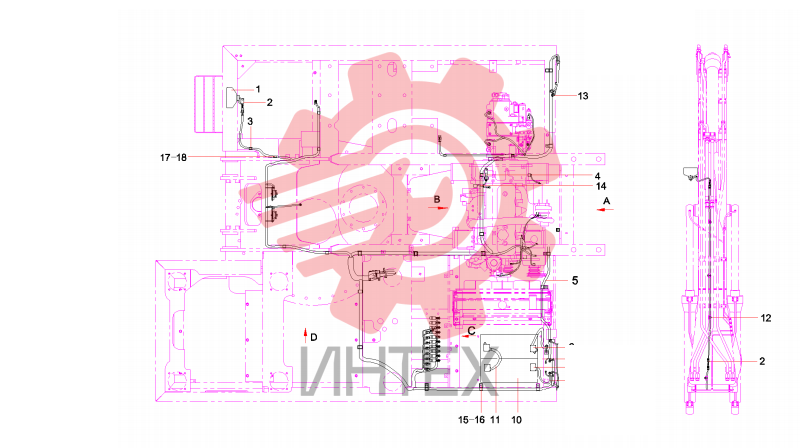

Система электрическая экскаватора (часть 1) 13470767
Открыть схему -

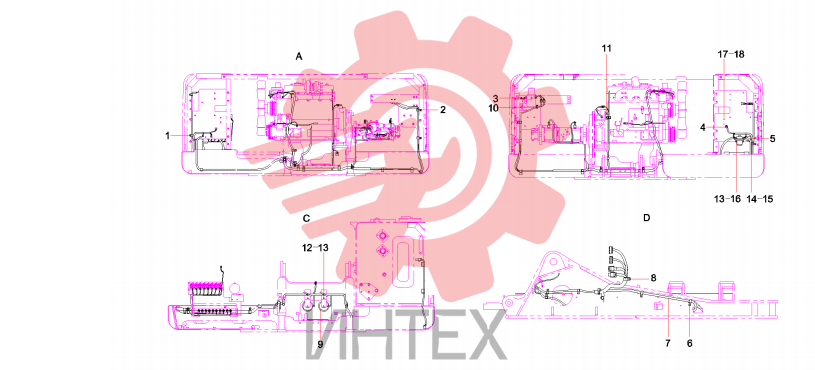

Система электрическая экскаватора (часть 2) 13470767
Открыть схему -

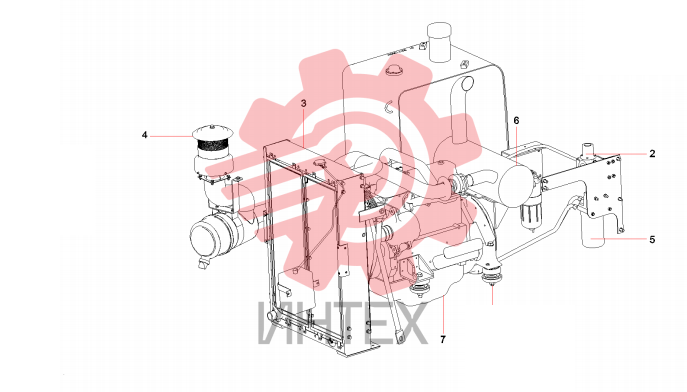

Системы двигателя 13471403
Открыть схему -

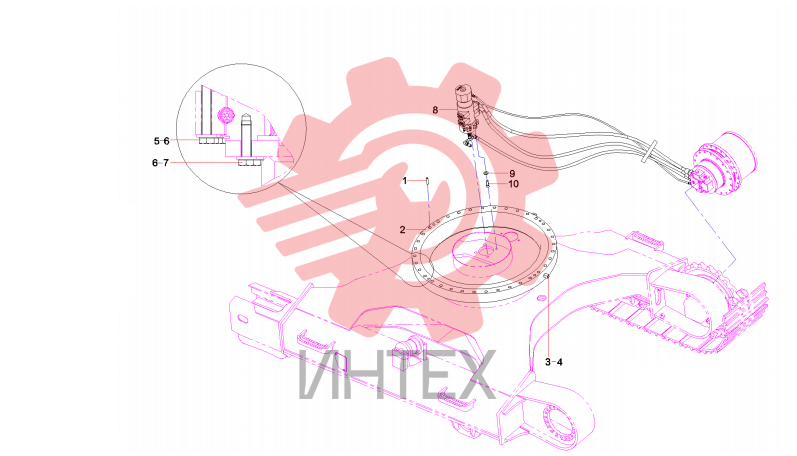

Соединение центрального шарнира 13476495
Открыть схему -

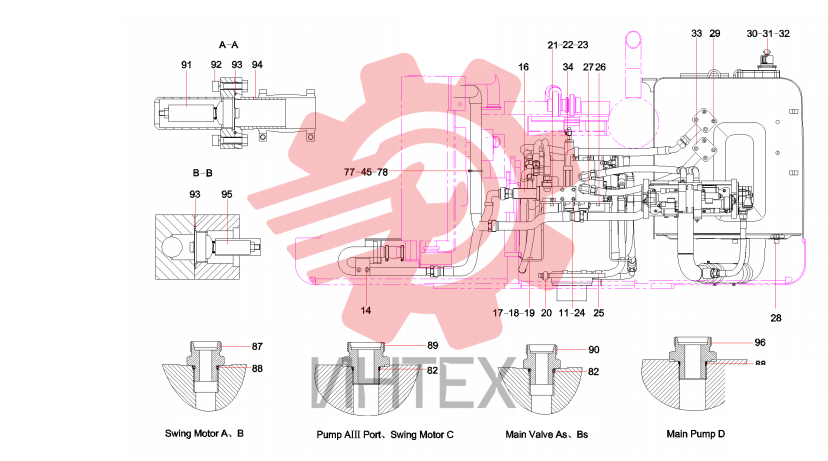

Соединения гидравлической системы (часть 1) 13510668
Открыть схему -

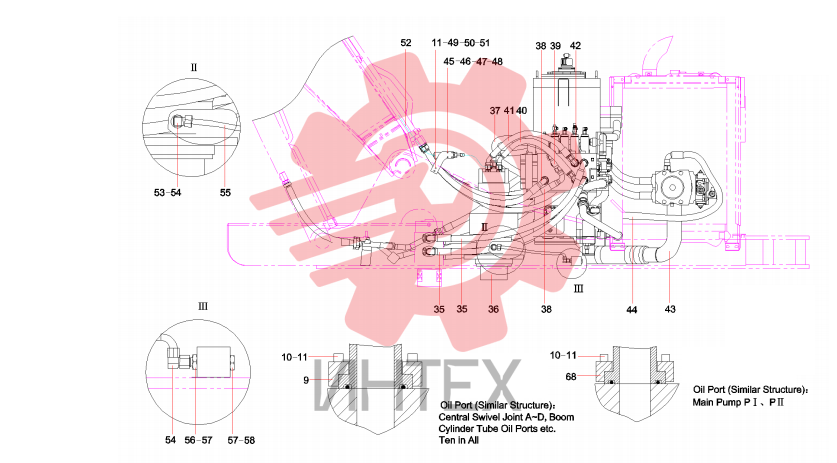

Соединения гидравлической системы (часть 2) 13510668
Открыть схему -

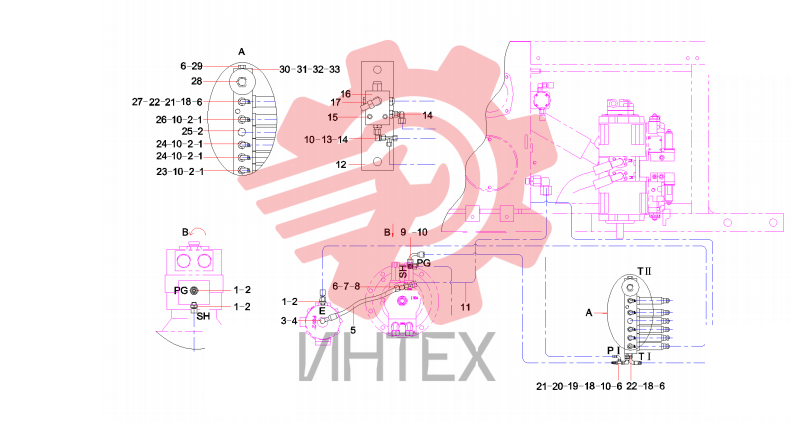

Соединения гидрораспределителя 13510667
Открыть схему -

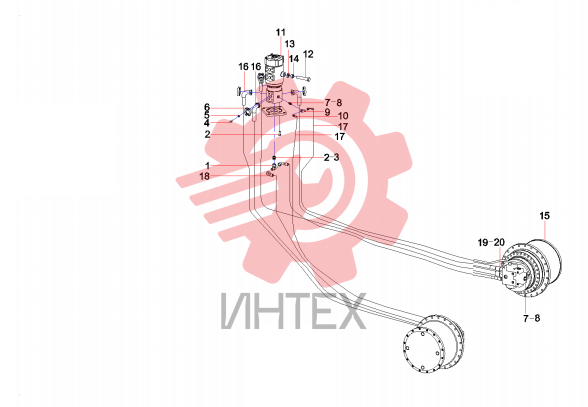

Соединения центрального шарнира 13475885
Открыть схему -

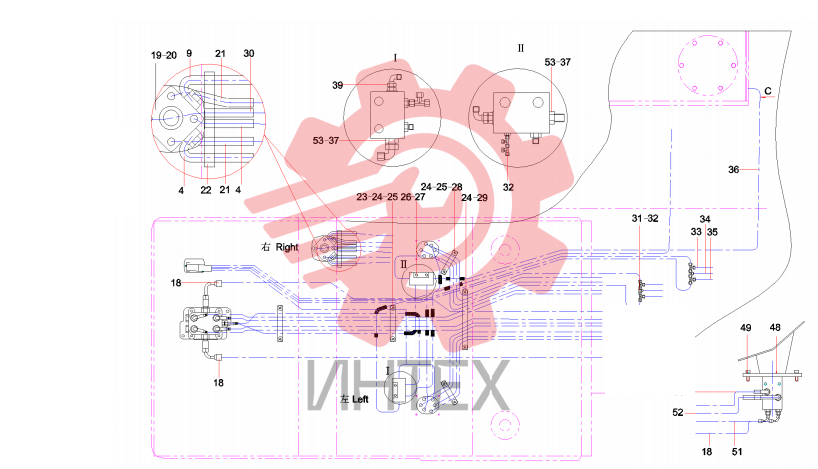

Трубопровод гидравлической системы 13510665
Открыть схему -

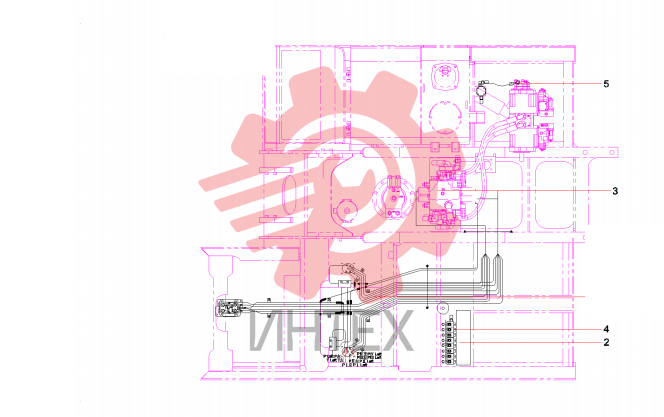

Трубопровод гидравлической системы платформы 13510663
Открыть схему -

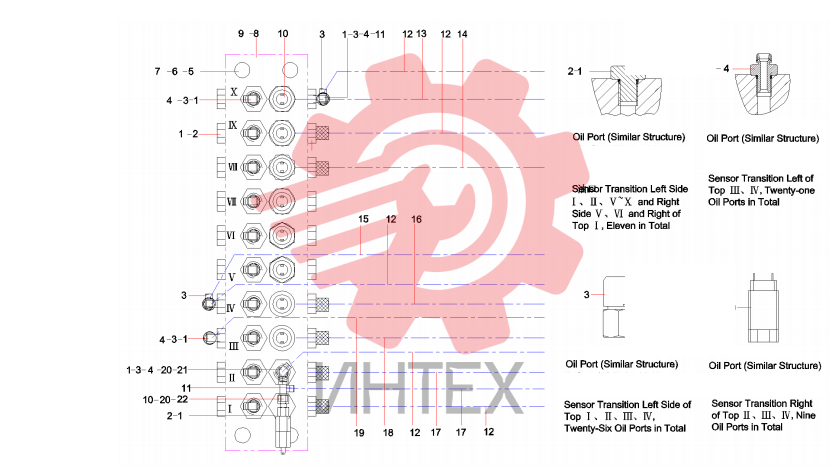

Трубопровод гидрораспределителя 13510692
Открыть схему -

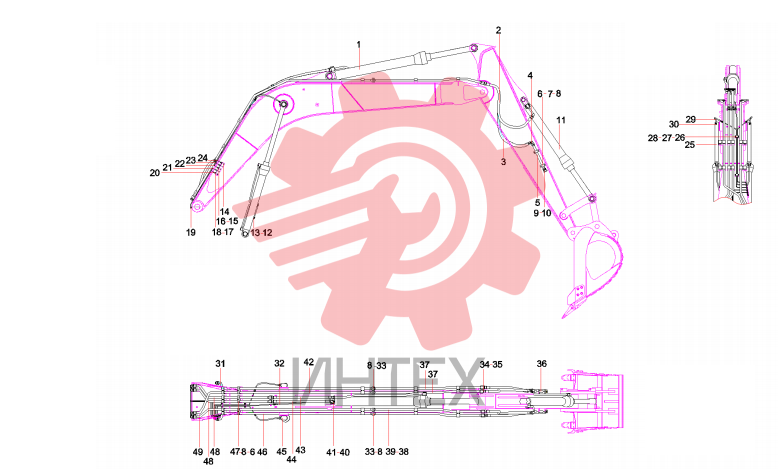

Трубопровод стрелы 13475914
Открыть схему -

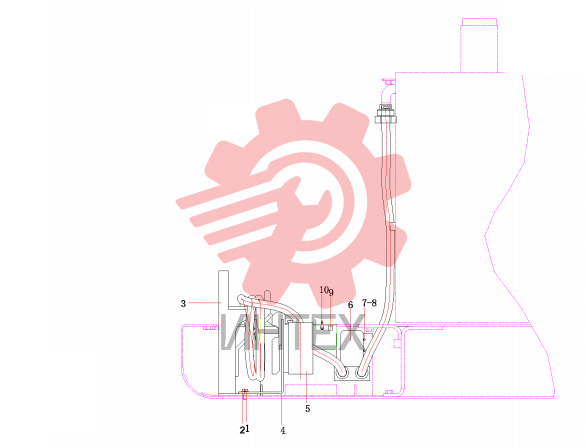

Трубопровод топлива к насосу
Открыть схему -
Трубопровод управления гидравлической системой 13510665
Открыть схему -

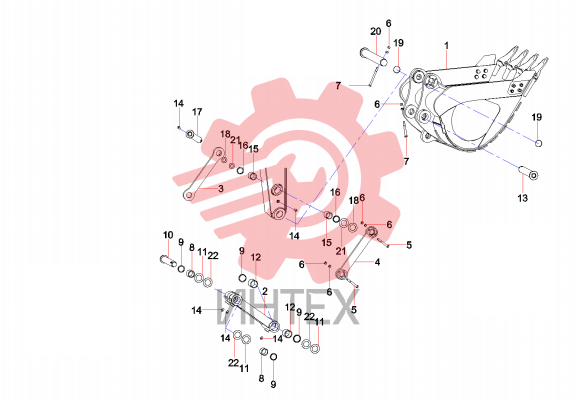

Узел ковша 13476282
Открыть схему -

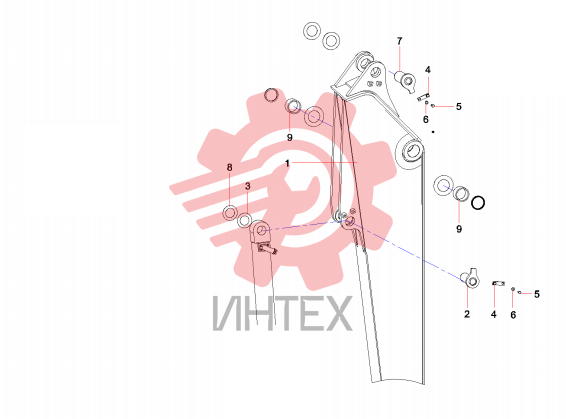

Узел рукояти 13476282
Открыть схему -
Узел стрелы 13476282
Открыть схему -

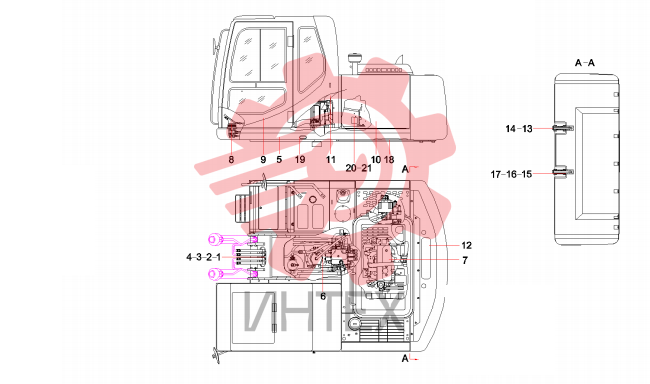

Устройство поворотной платформы 13476234
Открыть схему -

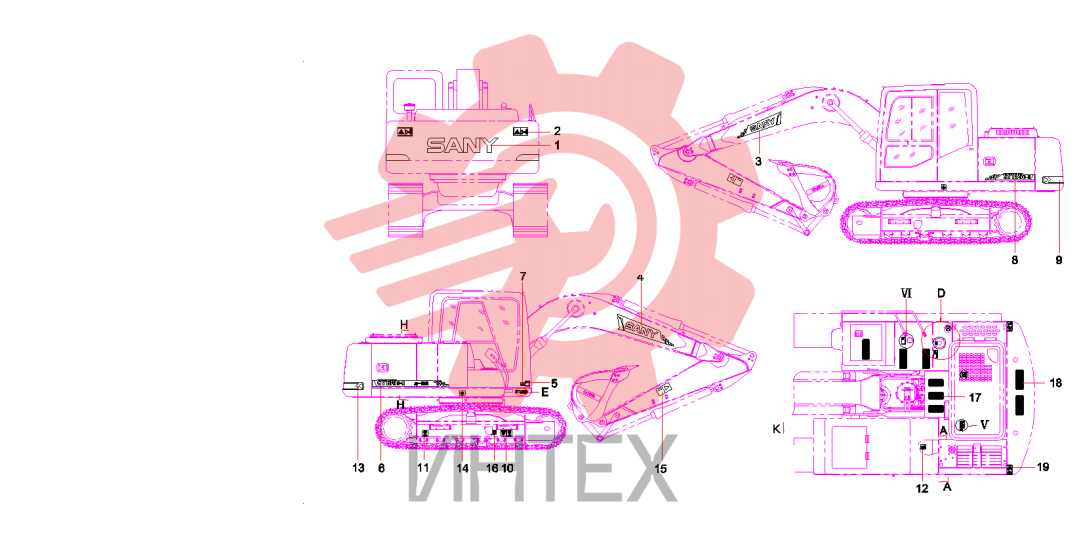

Шильдики (часть 1) SY135C9 13465494
Открыть схему -

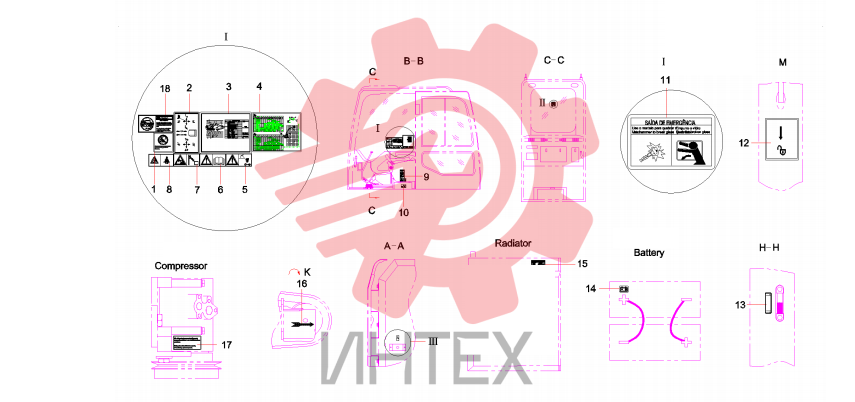

Шильдики (часть 2) SY135C9 13465494
Открыть схему -

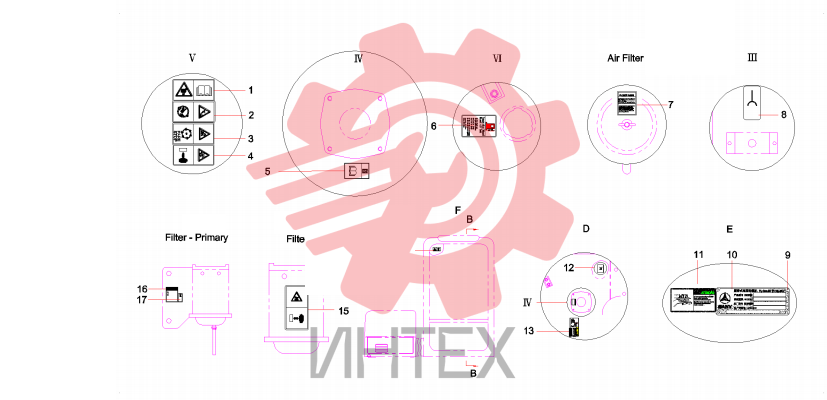

Шильдики (часть 3) SY135C9 13465494
Открыть схему
