Экскаватор гусеничный SY245C9M2KH 15SY024300968 — схемы

• Бак гидравлический 13360917

  Открыть схему

• Бак топливный 13361439

  Открыть схему

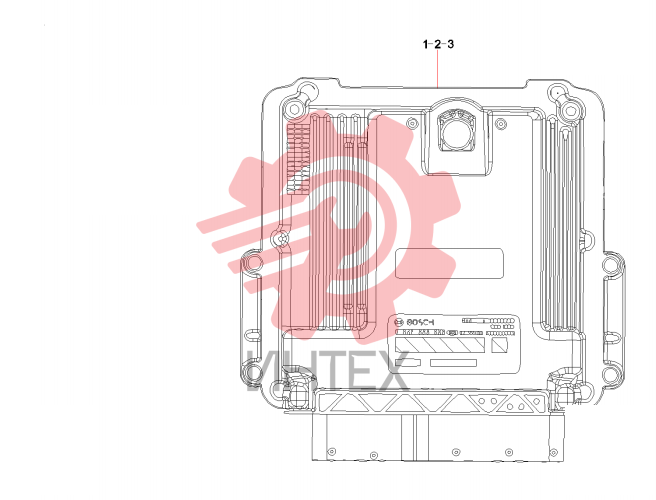

• Блок управления двигателем 60215335

  Открыть схему

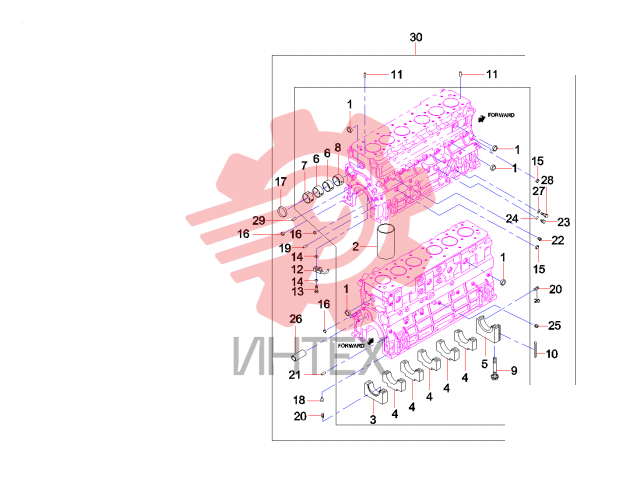

• Блок цилиндров 60215303

  Открыть схему

• Вкладыши шатунные 60215306

  Открыть схему

• Генератор 60215334

  Открыть схему

• Головка блока цилиндров 60215299

  Открыть схему

• Дверь задняя левая 13524040

  Открыть схему

• Дверь правая задняя 13523996

  Открыть схему

• Двигатель 60240015

  Открыть схему

• Жгут проводов двигателя 60215336

  Открыть схему

• Жгут проводов двигателя 60215337

  Открыть схему

• Защита кузова 13552319

  Открыть схему

• Кабина 13227246

  Открыть схему

• Кабина 13337189

  Открыть схему

• Каток опорный 12168856

  Открыть схему

• Клапан редуктора 60203914

  Открыть схему

• Ковш SY245C 13590574

  Открыть схему

• Колесо направляющее и натяжитель 13226728

  Открыть схему

• Коллектор впускной 60215317

  Открыть схему

• Коллектор выпускной 60215318

  Открыть схему

• Комплектующие двери кабины 13337190

  Открыть схему

• Комплектующие двигателя 60215304

  Открыть схему

• Комплектующие двигателя 60215338

  Открыть схему

• Комплектующие кабины (часть 1) 13337190

  Открыть схему

• Комплектующие кабины (часть 2) 13337190

  Открыть схему

• Комплектующие кабины (часть 3) 13337190

  Открыть схему

• Комплектующие кабины 13069429

  Открыть схему

• Комплектующие лобового стекла 11181278

  Открыть схему

• Комплектующие поворотного редуктора (часть 1) 60203914

  Открыть схему

• Комплектующие поворотного редуктора (часть 2) 60203914

  Открыть схему

• Комплектующие подлокотника 60204189

  Открыть схему

• Компоненты основные экскаватора SY245C9 13213133

  Открыть схему

• Корпус маховика 60215309

  Открыть схему

• Кресло водителя и консоли управления 13655795

  Открыть схему

• Кронштейны двигателя 60215305

  Открыть схему

• Крышка газораспределения 60215308

  Открыть схему

• Крышка двигателя 13546444

  Открыть схему

• Крышка клапанная 60215301

  Открыть схему

• Крышки защитные кузова 13552319

  Открыть схему

• Люк крыши кабины 13337190

  Открыть схему

• Маслоохладитель 60215322

  Открыть схему

• Маслопровод турбонагнетателя 60215319

  Открыть схему

• Маслосборник 60215321

  Открыть схему

• Маховик 60215315

  Открыть схему

• Механизм газораспределения 60215316

  Открыть схему

• Механизм управления ходом 13215665

  Открыть схему

• Мотор редуктора 60203915

  Открыть схему

• Набор головок ключей 10442742

  Открыть схему

• Набор для эксплуатации SY245C9M2KH SY245C9 13232058

  Открыть схему

• Набор инструментов 10442742

  Открыть схему

• Насос топливный высокого давления 60215332

  Открыть схему

• Обвес кабины (часть 1) 13069429

  Открыть схему

• Обвес кабины (часть 2) 13069429

  Открыть схему

• Обвес кабины (часть 3) 13069429

  Открыть схему

• Ограничитель лобового стекла 13337190

  Открыть схему

• Пластины защитные платформы 13552319

  Открыть схему

• Поддон масляный и щуп 60215310

  Открыть схему

• Подшипник поворотный 12642444

  Открыть схему

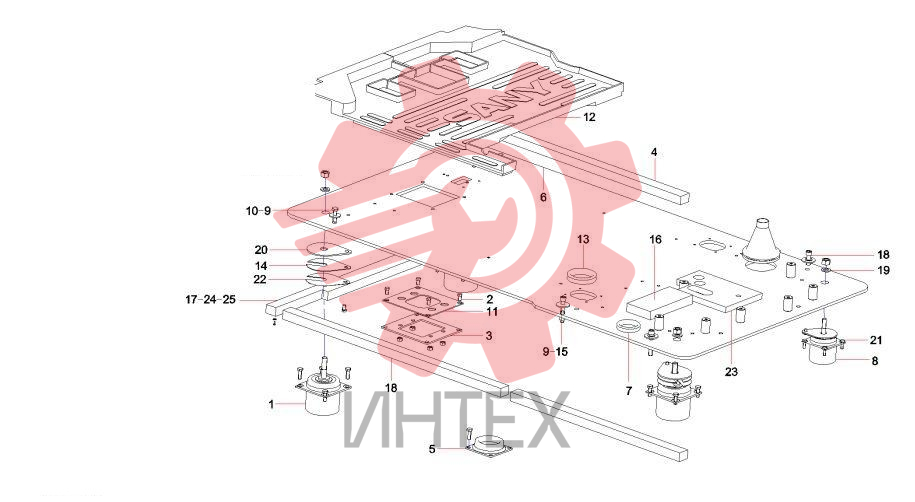

• Пол кабины 13227051

  Открыть схему

• Поручни 13337190

  Открыть схему

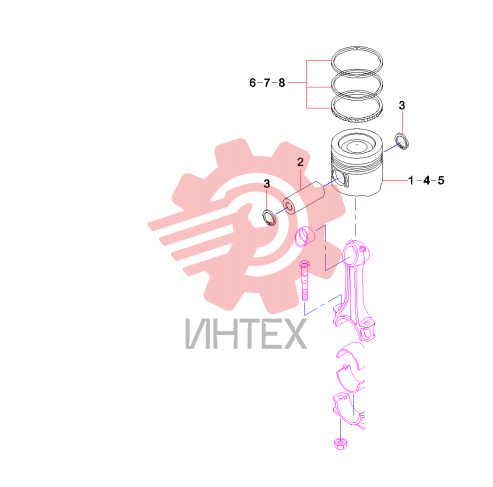

• Поршень 60215311

  Открыть схему

• Противовес 13355294

  Открыть схему

• Радиатор 60242499

  Открыть схему

• Рама поворотная 13226728

  Открыть схему

• Редуктор поворотный 60197000

  Открыть схему

• Ремень 60215328

  Открыть схему

• Ремкомплект бортового редуктора 60157369

  Открыть схему

• Сапун 60215324

  Открыть схему

• Система амортизации двигателя 13222200

  Открыть схему

• Система впрыска топлива (часть 1) 60291033

  Открыть схему

• Система впрыска топлива (часть 2) 60291033

  Открыть схему

• Система выхлопная 13222285

  Открыть схему

• Система газораспределения 60215307

  Открыть схему

• Система гусениц 13226728

  Открыть схему

• Система клапанная 60215300

  Открыть схему

• Система коленчатого вала 60215313

  Открыть схему

• Система кондиционирования воздуха 13227402

  Открыть схему

• Система охлаждения 13221945

  Открыть схему

• Система очистки воздуха 13222494

  Открыть схему

• Система распределительного вала 60291030

  Открыть схему

• Система топливная 13223118

  Открыть схему

• Система электрическая (часть 1) 13229218

  Открыть схему

• Система электрическая (часть 2) 13229218

  Открыть схему

• Система электрическая (часть 3) 13229218

  Открыть схему

• Система электрическая кабины (часть 1) 12302091

  Открыть схему

• Система электрическая кабины (часть 2) 12302091

  Открыть схему

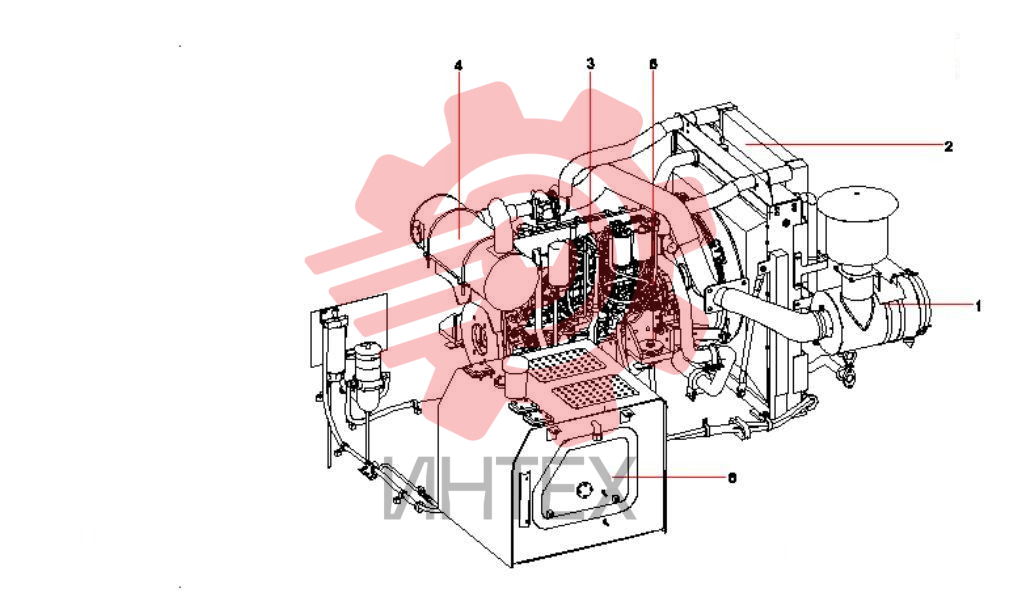

• Системы двигателя 13223164

  Открыть схему

• Соединение бортовых редукторов 12048195

  Открыть схему

• Стартер 60215333

  Открыть схему

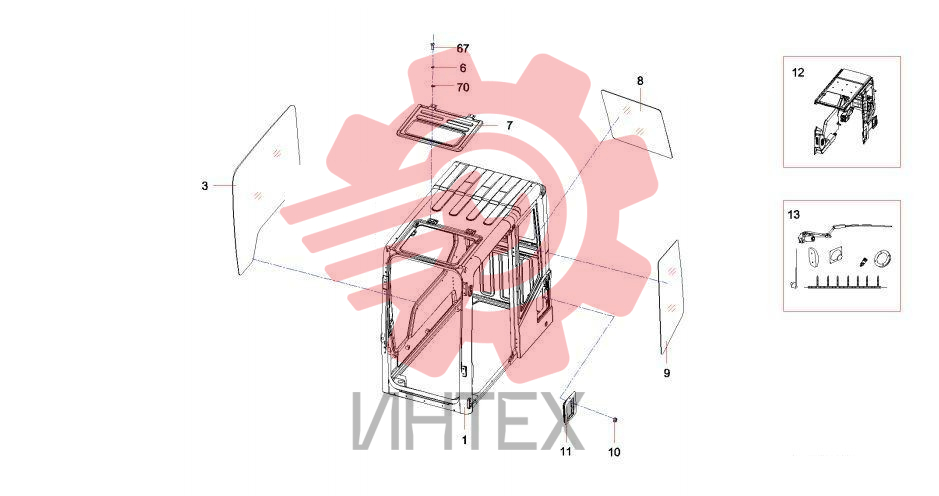

• Стекла кабины 13337190

  Открыть схему

• Термостат и его комплектующие 60291031

  Открыть схему

• Трубопровод возврата масла 13239459

  Открыть схему

• Трубопровод гидравлической системы 13276547

  Открыть схему

• Трубопровод насоса 13239418

  Открыть схему

• Трубопровод пилотный 13226114

  Открыть схему

• Трубопровод стрелы 13521853

  Открыть схему

• Трубопровод управления гидравлической системой (часть 1) 13226104

  Открыть схему

• Трубопровод управления гидравлической системой (часть 2) 13226104

  Открыть схему

• Трубопровод управления гидравлической системой 13276547

  Открыть схему

• Трубопровод электромагнитного клапана 13239424

  Открыть схему

• Турбонагнетатель 60268481

  Открыть схему

• Узел ковша 13230715

  Открыть схему

• Узел рукояти 13230715

  Открыть схему

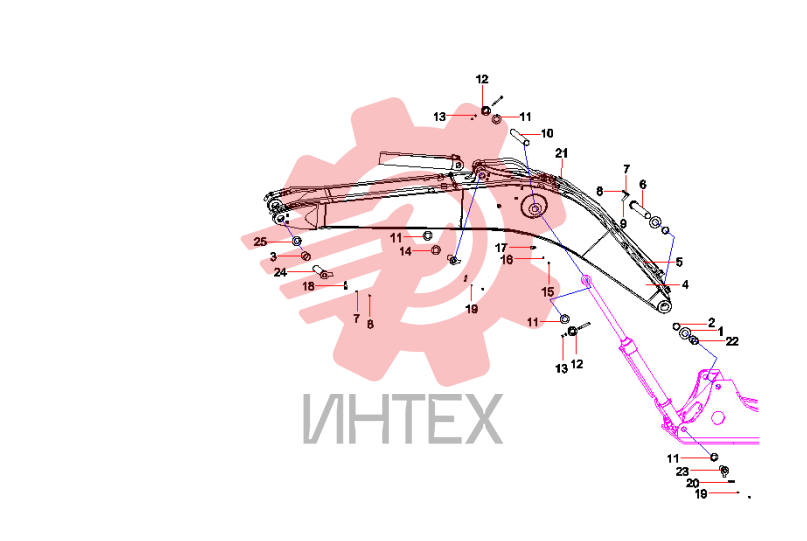

• Узел стрелы 13230715

  Открыть схему

• Уплотнение, поручень и аварийный молоток 13337190

  Открыть схему

• Устройство поворотной платформы 13228020

  Открыть схему

• Фильтр масляный 60215323

  Открыть схему

• Фильтр топливный 60215331

  Открыть схему

• Фильтр топливный B222100000728

  Открыть схему

• Фильтр топливный грубой очистки 13539580

  Открыть схему

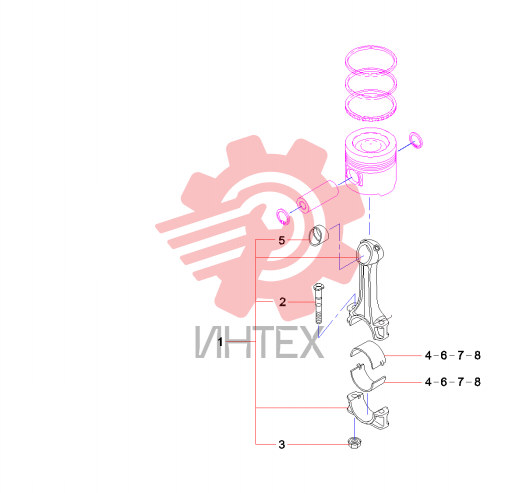

• Шатун 60215312

  Открыть схему

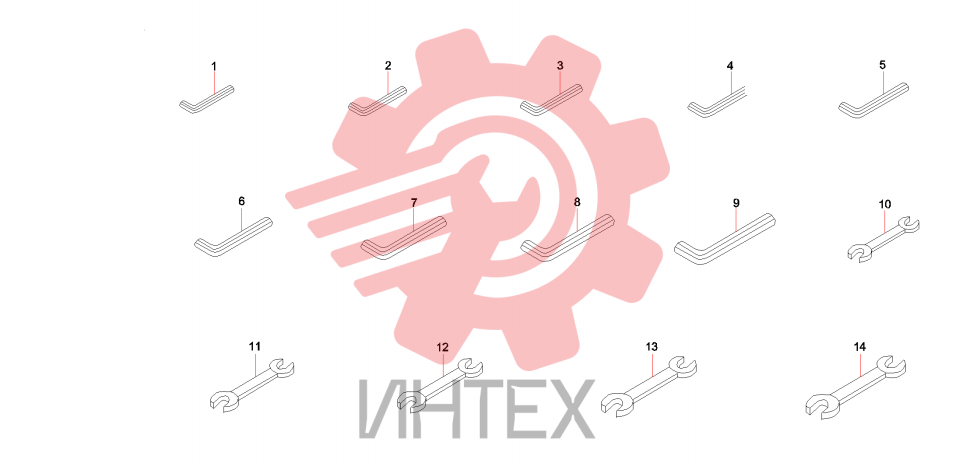

• Шестигранники и ключи 10442742

  Открыть схему

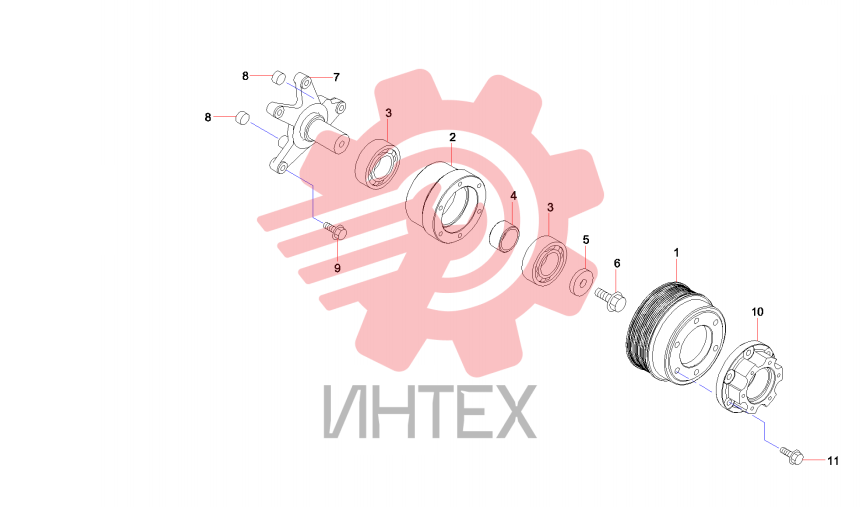

• Шкив вентилятора и распорка 60291032

  Открыть схему

• Шкив водяного насоса 60215325

  Открыть схему

• Шкив коленчатого вала 60215314

  Открыть схему

• Ящик для инструментов 13505065

  Открыть схему
