Погрузчик фронтальный LG956 2007 04 — схемы
-

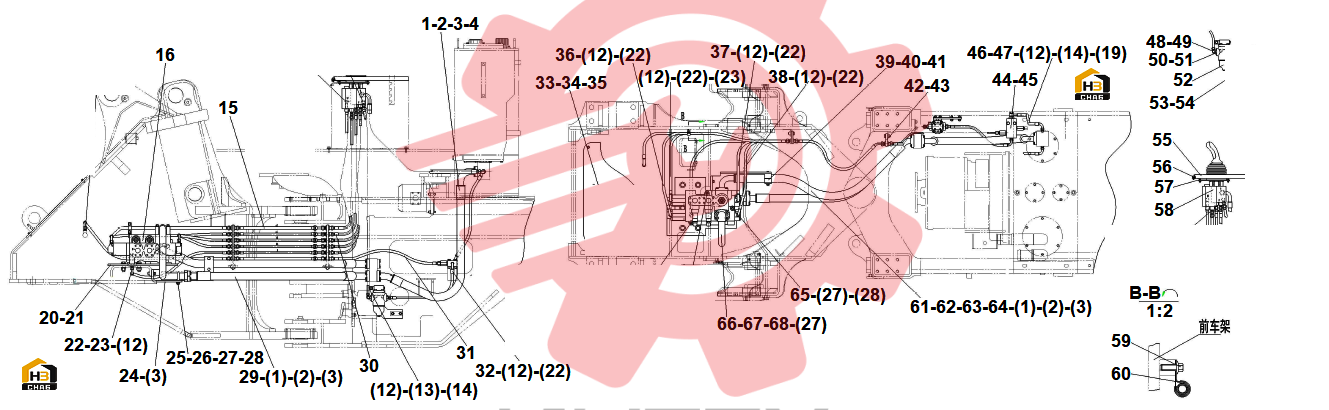

Гидравлическая система управления
Открыть схему -

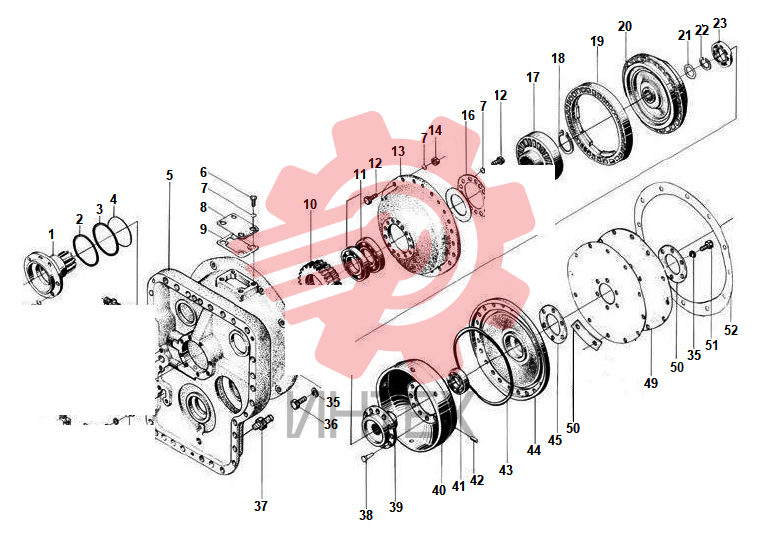

Гидротрансформатор в разборе YJSW315-8B (370804)
Открыть схему -
Гидроцилиндр подъема стрелы
Открыть схему -
Дизельный двигатель в сборе WD615G.220 (G0481)
Открыть схему -
Комплектующие кабины
Открыть схему -
Корпус блока управления в сборе
Открыть схему -
Кронштейн фар и передние брызговики
Открыть схему -
Механизм переключения передач
Открыть схему -
Нижняя рама кабины
Открыть схему -

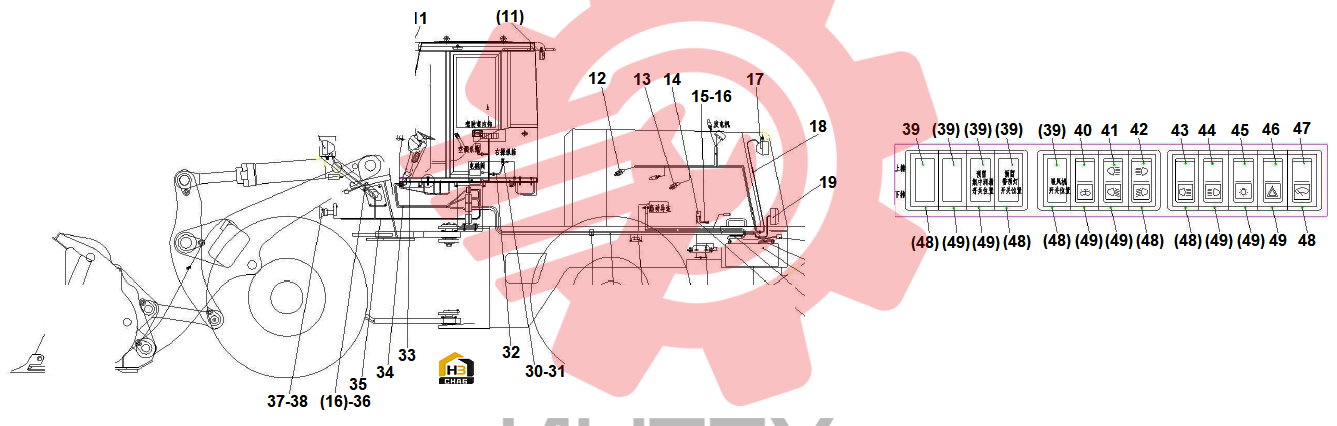

Основное освещение (фары, реле, кнопки переключения)
Открыть схему -

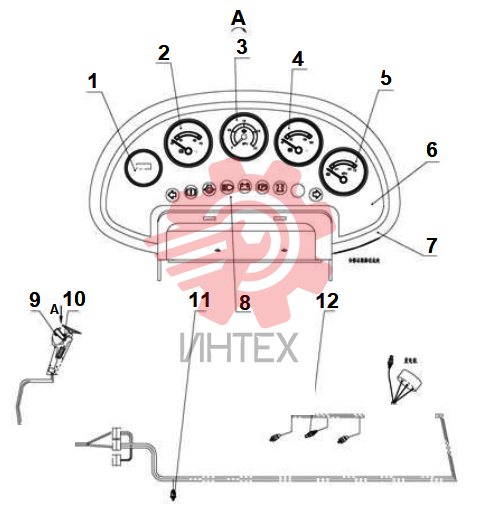

Панель приборов
Открыть схему -

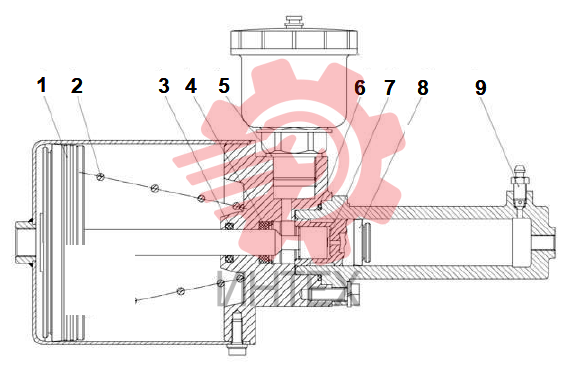

Пневмоцилиндр
Открыть схему -

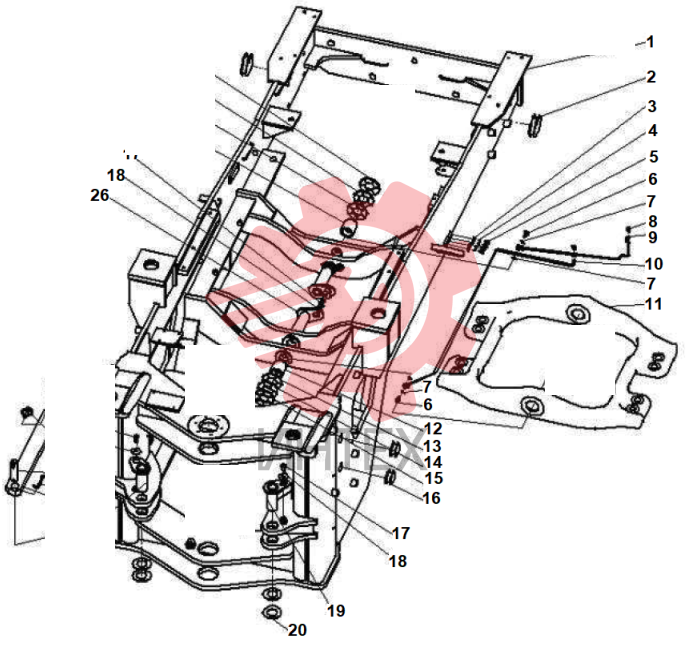

Рама задняя (крепежные средства)
Открыть схему -

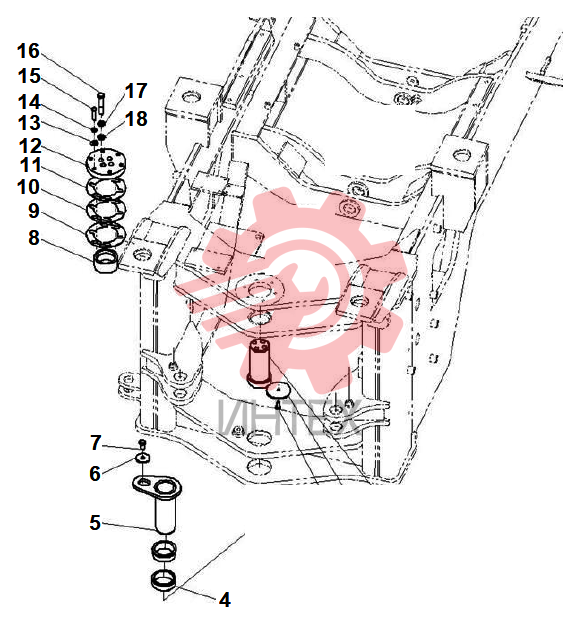

Рама задняя и крепёжные средства (пальцы, шайбы)
Открыть схему -
Система отопления
Открыть схему -
Система рабочего насоса
Открыть схему -

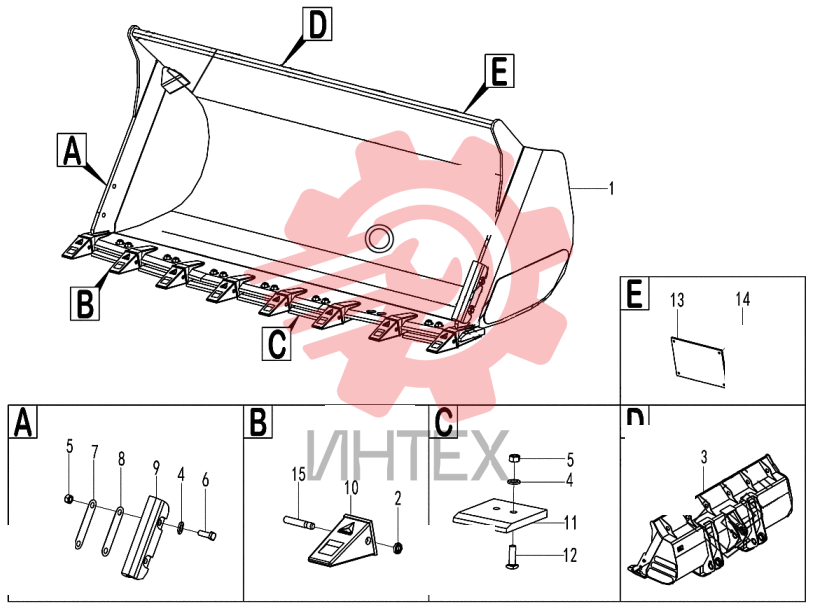

Узел ковша
Открыть схему -

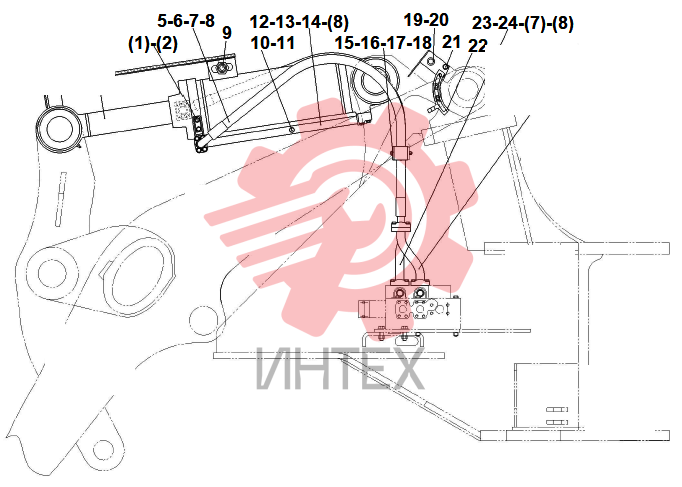

Цилиндр ковша
Открыть схему -
Цилиндр наклона (371368)
Открыть схему -

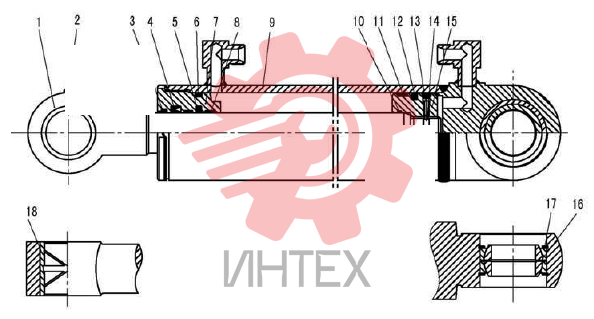

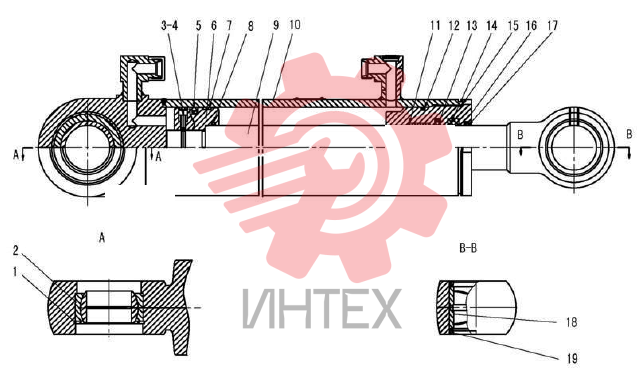

Цилиндр рулевого управления в сборе (часть I)
Открыть схему -
Цилиндр рулевого управления в сборе (часть II)
Открыть схему -

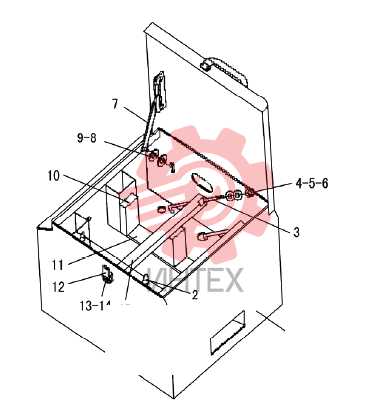

Ящик аккумуляторной батареи в сборе
Открыть схему -
Ящик для инструментов
Открыть схему
