Экскаватор — устройство и схемы узлов

мых с последующим перемещением их и выгрузкой в отвал или в транспорт.
По принципу действия рабочего оборудования экскаваторы делятся на машины прерывного (циклического) дей-
ствия и машины непрерывного действия. К первой группе относятся все одноковшовые, а ко второй многоковшовые
экскаваторы (цепные и роторные), а также машины с рабочим органом специального типа (землеройные фрезерные
машины и др.). Характерным для работы одноковшовых экскаваторов является последовательная сменяемость от-
дельных операций за полный цикл. За рабочим ходом ковша (его наполнением) следует подъем и горизонтальное
перемещение наполненного ковша к месту разгрузки, разгрузка ковша, горизонтальное перемещение порожнего
ковша к месту забоя, опускание ковша в исходное положение для следующего цикла.

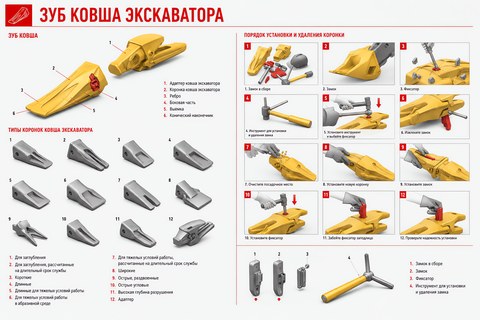

1. Зуб ковша 11. Гусеничная лента
2. Ковш 12. Опорно-поворотное устройство
3. Тяга 13. Направляющее колесо
4. Палец тяги 14. Кабина оператора

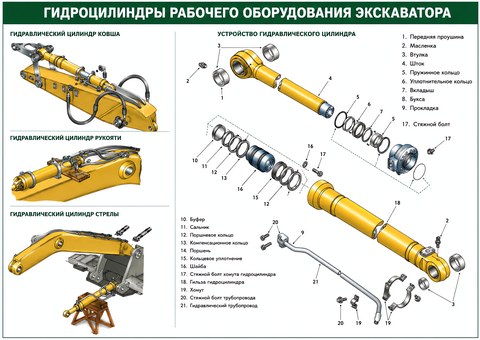

5. Цилиндр ковша 15. Трубопровод

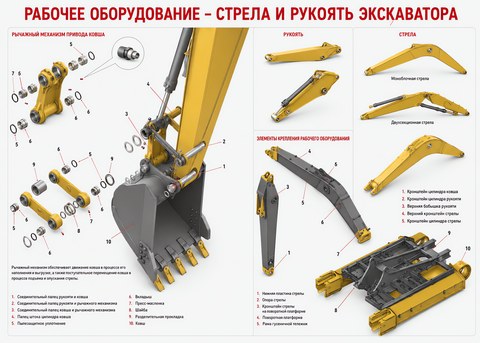

6. Рукоять 16. Поворотная платформа
7. Цилиндр рукояти 17. Силовая установка
8. Стрела 18. Рама гусеничной тележки

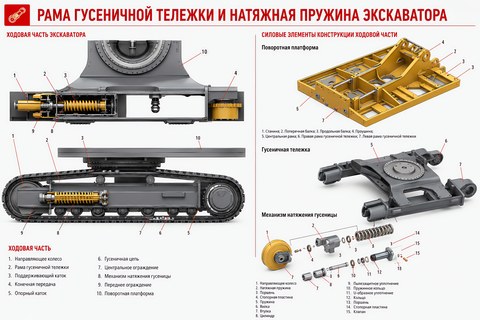

9. Цилиндр стрелы 19. Противовес
10. Звездочка 20. Капот
