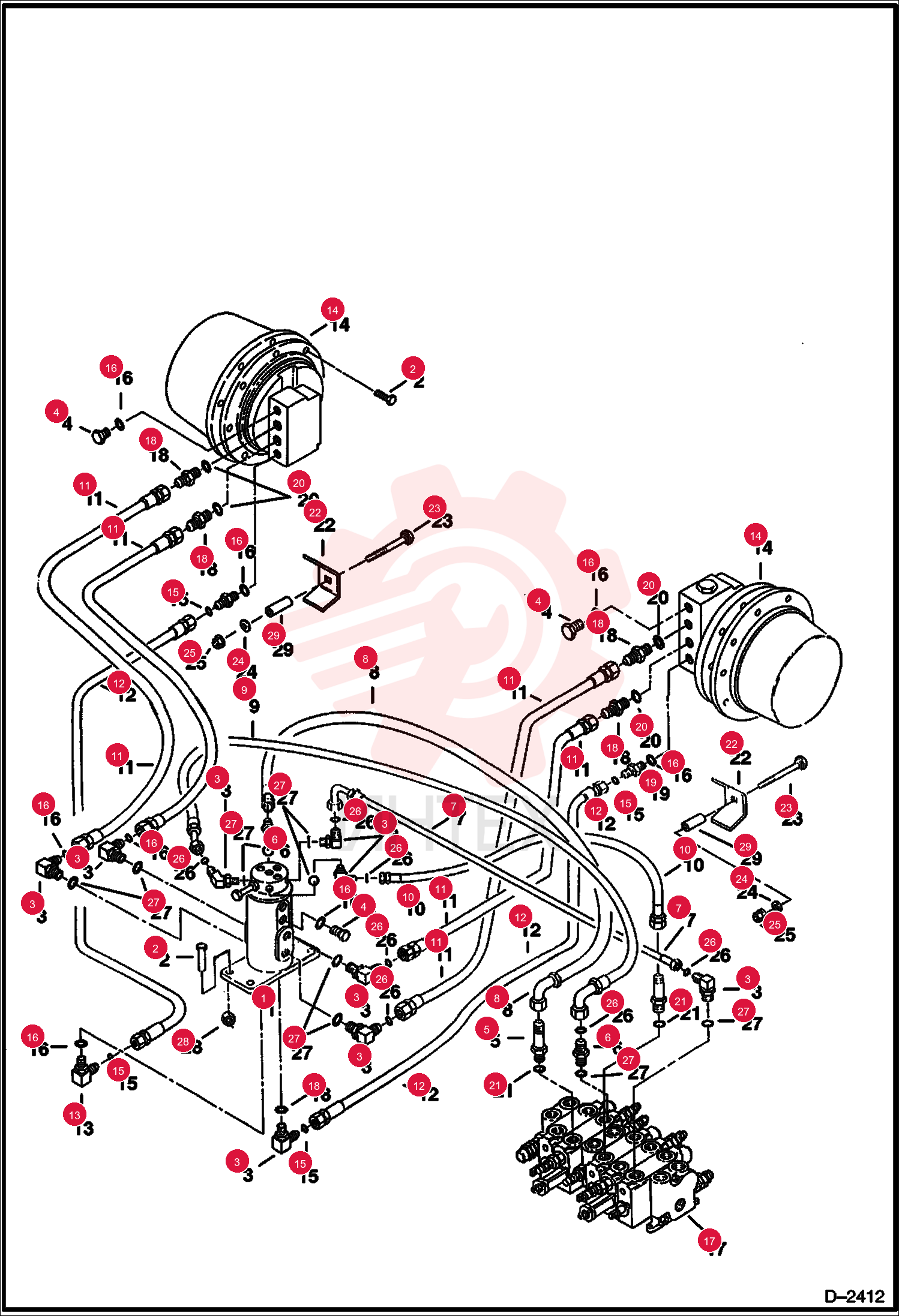

7123864 Соединение поворотное в сборе (часть 5)
1 7123864
- 7123864 - Соединение поворотное в сборе
- - ранее 6800524
2 55CM1225
- 55CM1225 - Болт
- Ранее 1CM01230B
3 17KB0808
- 17KB0808 - Фитинг гидравлический угловой 90
- С поз. 26 и 27 - ранее 17KN00006B
4 24K5
- 24K5 - Пробка (заглушка)
- С поз. 16 - ранее 24KN00005B
5 16K6
- 16K6 - Фитинг
- С поз. 21
6 15KB0808
- 15KB0808 - Фитинг гидравлический соединитель S
- С поз. 26 и 27 - ранее 15KN00006B
7 6628800
- 6628800 - Шланг
8 6628583
- 6628583 - Шланг
9 6628782
- 6628782 - Шланг
10 6628801
- 6628801 - Шланг
11 6800816
- 6800816 - Шланг
12 6534010
- 6534010 - Шланг
13 17K5
- 17K5 - Угольник
- С поз. 20 - плоская торцевая поверхность бобышки
13 17KB0606
- 17KB0606 - Фитинг гидравлический угловой 90
- С поз. 20 - плоская торцевая поверхность бобышки
14 6668135
- 6668135 - Гидромотор привода
- - привод
15 97K6
- 97K6 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
16 99K6
- 99K6 - Кольцо уплотнительное (О-кольцо)
- Поверхность коническая торцевая бобышки
17 6670322
- 6670322 - Клапан регулирующий (распределительный)
- - управление
18 755056
- 755056 - Соединитель
- С поз. 20
19 15K5
- 15K5 - Фитинг
- С поз. 20
19 15KB0606
- 15KB0606 - Фитинг
- соединитель гидравлический
- С поз. 15 и 16
20 79K6
- 79K6 - Кольцо уплотнительное (О-кольцо) 10
- Поверхность плоская торцевая бобышки
21 79K8
- 79K8 - Кольцо уплотнительное (О-кольцо) 10
22 6597380
- 6597380 - Зажим
23 21CM1070
- 21CM1070 - Болт
24 17EM100
- 17EM100 - Шайба
25 2DM10
- 2DM10 - Гайка
- Ранее 5DM00010B
26 97K8
- 97K8 - Кольцо уплотнительное (О-кольцо)
27 99K8
- 99K8 - Кольцо уплотнительное (О-кольцо)
28 51DM12
- 51DM12 - Гайка
29 6805602
- 6805602 - Втулка (распорная)
