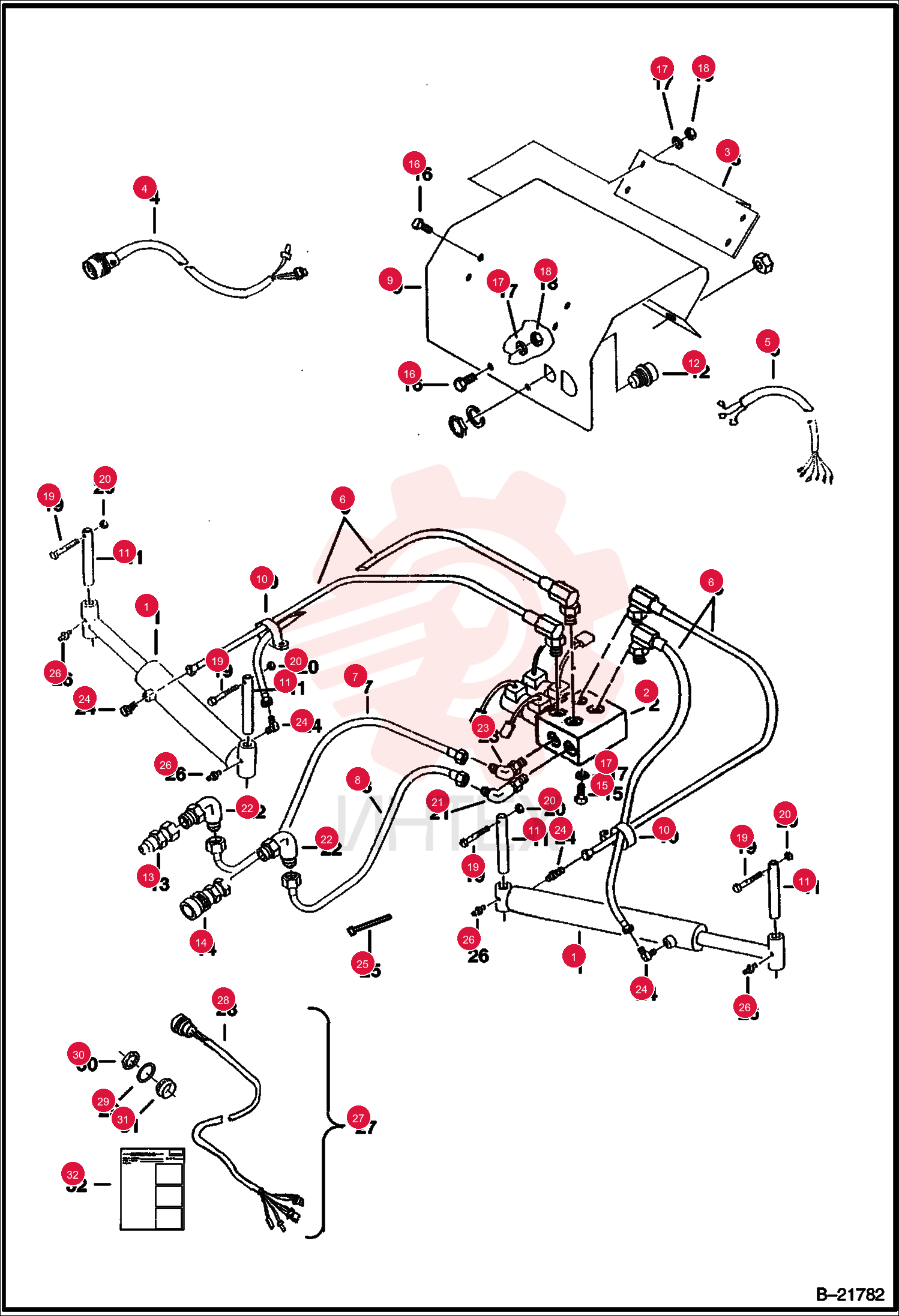

6681979 Цилиндр в сборе (часть 2)

6681979 Цилиндр в сборе (часть 2)

6681979 Цилиндр в сборе (часть 2)

1 6681979

  • 6681979 - Цилиндр в сборе
  • Гидравлический

2 7171628

  • 7171628 - Клапан регулирующий (распределительный)

2 6681546

  • 6681546 - Клапан в сборе

3 6678675

  • 6678675 - Контроллер Deluxe ACD
  • Соединитель 3

4 6725368

  • 6725368 - Жгут проводов
  • вход ACD
  • 7-контактный

5 7171630

  • 7171630 - Жгут проводов клапана
  • Клапан - ACD

5 6906939

  • 6906939 - Жгут проводов клапана/ACD
  • Клапан - ACD

6 6682023

  • 6682023 - Шланг

7 6682024

  • 6682024 - Шланг

8 6682025

  • 6682025 - Шланг

9 6958625

  • 6958625 - Крышка
  • Ранее 6682016

9 7179383

  • 7179383 - Крышка клапана

10 30H80

  • 30H80 - Хомут шланговый

11 6682015

  • 6682015 - Палец цилиндра

12 6675128

  • 6675128 - Крышка

13 7246777EF

  • 7246777EF - Муфта быстроразъемная с плоским торцом (FF)
  • соединение под давлением
  • 1/2-3/4 SAE

13 7246777

  • 7246777 - Муфта быстроразъемная
  • FF наруж
  • - прямой - ранее 6674688

14 7246790EF

  • 7246790EF - Муфта быстроразъемная с плоским торцом (FF)
  • розетка
  • корпус 1/2
  • резьба 3/4 SAE

14 7246790

  • 7246790 - Муфта быстроразъемная с плоским торцом (FF)
  • розетка 1/2
  • - прямой - ранее 6672960

15 17C616

  • 17C616 - Болт 5

16 1C612

  • 1C612 - Болт

17 4E6

  • 4E6 - Шайба

18 61D6

  • 61D6 - Гайка шестигранная стандартная GR5

19 17C432

  • 17C432 - Болт

20 59D4

  • 59D4 - Гайка стопорная шестигранная самоконтрящаяся

21 6519195

  • 6519195 - Угольник

22 17KB1012

  • 17KB1012 - Фитинг
  • угольник гидравлический

23 17KB1010

  • 17KB1010 - Фитинг гидравлический угловой 90

24 17KB0606

  • 17KB0606 - Фитинг гидравлический угловой 90

25 6624289

  • 6624289 - Стяжка
  • Ранее 6674414 - ранее 6674414

26 10H25

  • 10H25 - Масленка прямая

27 6725383

  • 6725383 - Комплект жгута проводов
  • 14-контактный
  • 14-контактный комплект жгута-переходника - преобразует 7-контактный V-образный отвал для работы с 14-контактным погрузчиком - с поз. 28 - 32

28 6719697

  • 6719697 - Жгут проводов
  • 14-контактный
  • PL
  • 14-контактный переходник

29 6664037

  • 6664037 - Шайба

30 6664036

  • 6664036 - Гайка

31 6673680

  • 6673680 - Розетка TWIST-LOC

32 6901005ENUS

  • 6901005ENUS - Инструкция
  • Ранее 6901005
