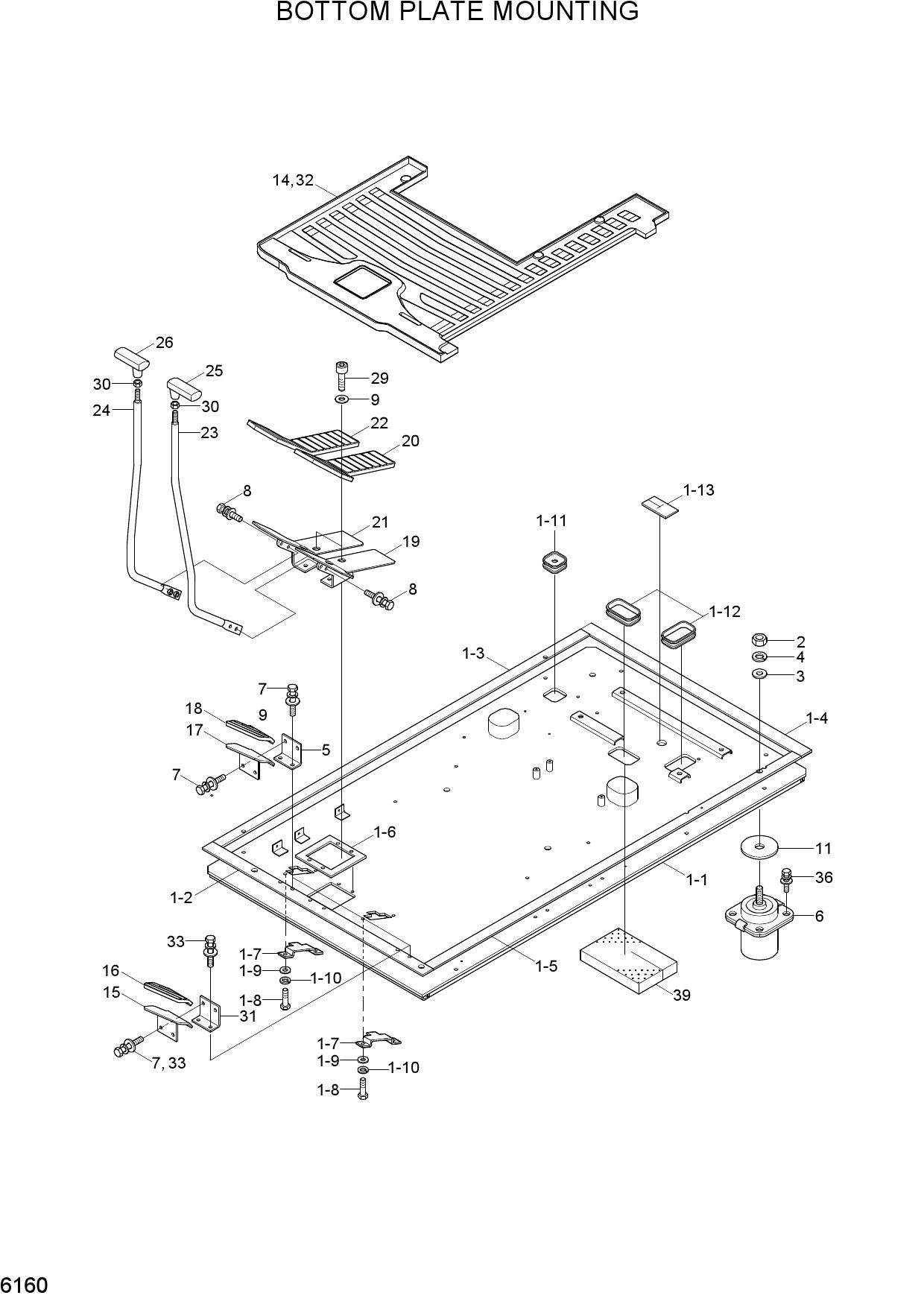

BOTTOM PLATE MOUNTING

BOTTOM PLATE MOUNTING

BOTTOM PLATE MOUNTING

1 71N6-10105

  • 71N6-10105 - BOTTOM PLATE ASSY
  • Поз.: 1

2 71N6-10113

  • 71N6-10113 - BOTTOM PLATE WA
  • Поз.: 1-1

3 71N6-11100

  • 71N6-11100 - PAD-RUBBER
  • Поз.: 1-2

4 71N6-11110

  • 71N6-11110 - PAD-RUBBER
  • Поз.: 1-3

5 71N6-11120

  • 71N6-11120 - PAD-RUBBER
  • Поз.: 1-4

6 71N6-11130

  • 71N6-11130 - PAD-RUBBER
  • Поз.: 1-5

7 71N6-11140

  • 71N6-11140 - PAD-RUBBER
  • Поз.: 1-6

8 71E9-10661

  • 71E9-10661 - COVER
  • Поз.: 1-7

9 S017-100156

  • S017-100156 - BOLT-HEX
  • Поз.: 1-8

10 S403-102006

  • S403-102006 - WASHER-PLAIN
  • Поз.: 1-9

11 S411-100006

  • S411-100006 - WASHER-SPRING
  • Поз.: 1-10

12 S411-100006

  • S411-100006 - WASHER-SPRING
  • Поз.: 1-10

13 71E9-10630

  • 71E9-10630 - GROMMET
  • Поз.: 1-11

14 71E9-10640

  • 71E9-10640 - GROMMET
  • Поз.: 1-12

15 71N4-10940

  • 71N4-10940 - PAD-TRAVEL LINK
  • Поз.: 1-13

16 S207-161006

  • S207-161006 - NUT-HEX
  • Поз.: 2

17 S403-162006

  • S403-162006 - WASHER-PLAIN
  • Поз.: 3

18 S411-160006

  • S411-160006 - WASHER-SPRING
  • Поз.: 4

19 71N6-10130

  • 71N6-10130 - BRACKET-FOOT REST
  • Поз.: 5

20 71N6-10300

  • 71N6-10300 - VISCOUS MOUNT
  • Поз.: 6

21 S037-102526

  • S037-102526 - BOLT-W/WASHER
  • Поз.: 7

22 S037-103026

  • S037-103026 - BOLT-W/WASHER
  • Поз.: 8

23 S403-102006

  • S403-102006 - WASHER-PLAIN
  • Поз.: 9

24 S411-100002

  • S411-100002 - WASHER-SPRING
  • Поз.: 10

25 71E9-10650

  • 71E9-10650 - WASHER-REBOUND
  • Поз.: 11

26 71N6-10141

  • 71N6-10141 - MAT-FLOOR
  • Поз.: 14

27 71N6-10150

  • 71N6-10150 - BRACKET-FOOT REST
  • Поз.: 15

28 71N6-10161

  • 71N6-10161 - RUBBER-FOOT REST
  • Поз.: 16

29 71N6-10170

  • 71N6-10170 - BRACKET-FOOT REST
  • Поз.: 17

30 71N6-10181

  • 71N6-10181 - RUBBER-FOOT REST
  • Поз.: 18

31 71N6-10190

  • 71N6-10190 - BRACKET-PEDAL
  • Поз.: 19

32 71N6-10201

  • 71N6-10201 - RUBBER-PEDAL
  • Поз.: 20

33 71N6-10210

  • 71N6-10210 - BRACKET-PEDAL
  • Поз.: 21

34 71N6-10221

  • 71N6-10221 - RUBBER-PEDAL
  • Поз.: 22

35 71N6-10230

  • 71N6-10230 - LEVER-TRAVEL
  • Поз.: 23

36 71N6-10240

  • 71N6-10240 - LEVER-TRAVEL
  • Поз.: 24

37 71N6-10251

  • 71N6-10251 - KNOB-LEVER
  • Поз.: 25

38 71N6-10261

  • 71N6-10261 - KNOB-LEVER
  • Поз.: 26

39 S109-100206

  • S109-100206 - BOLT-SOCKET
  • Поз.: 29

40 S206-101006

  • S206-101006 - NUT-HEX
  • Поз.: 30

41 71N6-10130

  • 71N6-10130 - BRACKET-FOOT REST
  • Поз.: 31

42 71N6-10280

  • 71N6-10280 - MAT-FLOOR
  • Поз.: 32

43 71N6-10290

  • 71N6-10290 - MAT-FLOOR
  • Поз.: 32

44 S037-102526

  • S037-102526 - BOLT-W/WASHER
  • Поз.: 33

45 S403-102006

  • S403-102006 - WASHER-PLAIN
  • Поз.: 34

46 S411-100002

  • S411-100002 - WASHER-SPRING
  • Поз.: 35

47 S037-103022

  • S037-103022 - BOLT-W/WASHER
  • Поз.: 36

48 71N4-10970

  • 71N4-10970 - SPONGE-INSULATION
  • Поз.: 39
