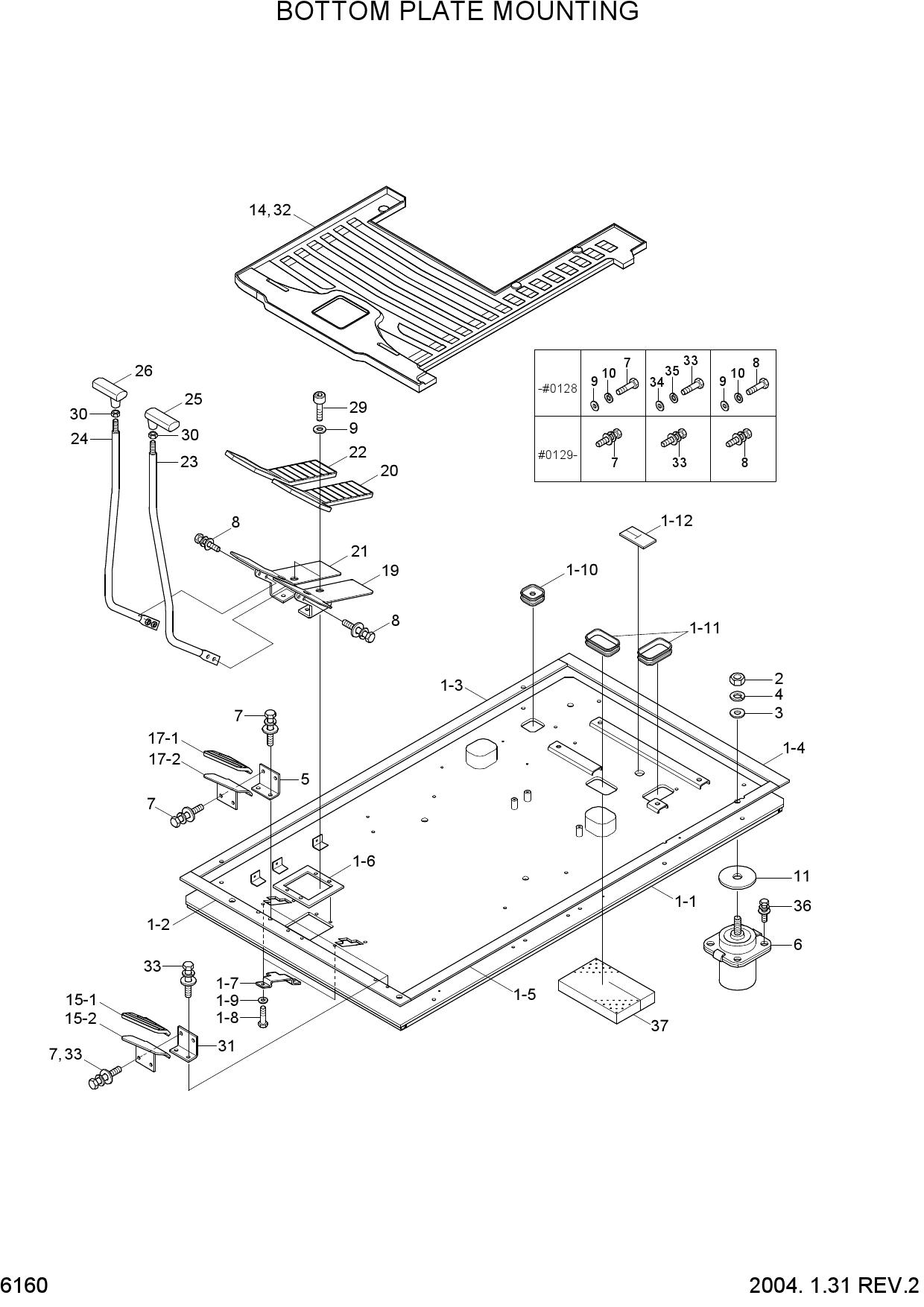

BOTTOM PLATE MOUNTING

BOTTOM PLATE MOUNTING

BOTTOM PLATE MOUNTING

1 71N6-10103

  • 71N6-10103 - BOTTOM PLATE ASSY
  • Поз.: 1

2 71N6-10104

  • 71N6-10104 - BOTTOM PLATE ASSY
  • Поз.: 1

3 71N6-10105

  • 71N6-10105 - BOTTOM PLATE ASSY
  • Поз.: 1

4 71N6-10112

  • 71N6-10112 - BOTTOM PLATE WA
  • Поз.: 1-1

5 71N6-10113

  • 71N6-10113 - BOTTOM PLATE WA
  • Поз.: 1-1

6 71N6-11100

  • 71N6-11100 - PAD-RUBBER
  • Поз.: 1-2

7 71N6-11110

  • 71N6-11110 - PAD-RUBBER
  • Поз.: 1-3

8 71N6-11120

  • 71N6-11120 - PAD-RUBBER
  • Поз.: 1-4

9 71N6-11130

  • 71N6-11130 - PAD-RUBBER
  • Поз.: 1-5

10 71N6-11140

  • 71N6-11140 - PAD-RUBBER
  • Поз.: 1-6

11 71E9-10660

  • 71E9-10660 - COVER
  • Поз.: 1-7

12 71E9-10661

  • 71E9-10661 - COVER
  • Поз.: 1-7

13 S017-100166

  • S017-100166 - BOLT-HEX
  • Поз.: 1-8

14 S017-100166

  • S017-100166 - BOLT-HEX
  • Поз.: 1-8

15 S403-102006

  • S403-102006 - WASHER-PLAIN
  • Поз.: 1-9

16 S403-102006

  • S403-102006 - WASHER-PLAIN
  • Поз.: 1-9

17 71E9-10630

  • 71E9-10630 - GROMMET
  • Поз.: 1-10

18 71E9-10640

  • 71E9-10640 - GROMMET
  • Поз.: 1-11

19 71N4-10940

  • 71N4-10940 - PAD-TRAVEL LINK
  • Поз.: 1-12

20 S207-161006

  • S207-161006 - NUT-HEX
  • Поз.: 2

21 S403-162006

  • S403-162006 - WASHER-PLAIN
  • Поз.: 3

22 S411-160006

  • S411-160006 - WASHER-SPRING
  • Поз.: 4

23 71N6-10130

  • 71N6-10130 - BRACKET-FOOT REST
  • Поз.: 5

24 71N6-10300

  • 71N6-10300 - VISCOUS MOUNT
  • Поз.: 6

25 S017-100256

  • S017-100256 - BOLT-HEX
  • Поз.: 7

26 S037-102526

  • S037-102526 - BOLT-W/WASHER
  • Поз.: 7

27 S017-100306

  • S017-100306 - BOLT-HEX
  • Поз.: 8

28 S037-103026

  • S037-103026 - BOLT-W/WASHER
  • Поз.: 8

29 S403-102006

  • S403-102006 - WASHER-PLAIN
  • Поз.: 9

30 S403-102006

  • S403-102006 - WASHER-PLAIN
  • Поз.: 9

31 S411-100002

  • S411-100002 - WASHER-SPRING
  • Поз.: 10

32 71E9-10650

  • 71E9-10650 - WASHER-REBOUND
  • Поз.: 11

33 71N6-10141

  • 71N6-10141 - MAT-FLOOR
  • Поз.: 14

34 71N6-10280

  • 71N6-10280 - MAT-FLOOR
  • Поз.: 14

35 71N6-10310

  • 71N6-10310 - FOOT REST ASSY-LH
  • Поз.: 15

36 71N6-10150

  • 71N6-10150 - BRACKET-FOOT REST
  • Поз.: 15-1

37 71N6-10161

  • 71N6-10161 - RUBBER-FOOT REST
  • Поз.: 15-2

38 71N6-10320

  • 71N6-10320 - FOOT REST ASSY-RH
  • Поз.: 17

39 71N6-10170

  • 71N6-10170 - BRACKET-FOOT REST
  • Поз.: 17-1

40 71N6-10181

  • 71N6-10181 - RUBBER-FOOT REST
  • Поз.: 17-2

41 71N6-10190

  • 71N6-10190 - BRACKET-PEDAL
  • Поз.: 19

42 71N6-10201

  • 71N6-10201 - RUBBER-PEDAL
  • Поз.: 20

43 71N6-10210

  • 71N6-10210 - BRACKET-PEDAL
  • Поз.: 21

44 71N6-10221

  • 71N6-10221 - RUBBER-PEDAL
  • Поз.: 22

45 71N6-10230

  • 71N6-10230 - LEVER-TRAVEL
  • Поз.: 23

46 71N6-10240

  • 71N6-10240 - LEVER-TRAVEL
  • Поз.: 24

47 71N6-10251

  • 71N6-10251 - KNOB-LEVER
  • Поз.: 25

48 71N6-10261

  • 71N6-10261 - KNOB-LEVER
  • Поз.: 26

49 S109-100206

  • S109-100206 - BOLT-SOCKET
  • Поз.: 29

50 S206-101006

  • S206-101006 - NUT-HEX
  • Поз.: 30

51 71N6-10130

  • 71N6-10130 - BRACKET-FOOT REST
  • Поз.: 31

52 71N6-10290

  • 71N6-10290 - MAT-FLOOR
  • Поз.: 32

53 S017-100256

  • S017-100256 - BOLT-HEX
  • Поз.: 33

54 S037-102526

  • S037-102526 - BOLT-W/WASHER
  • Поз.: 33

55 S403-102006

  • S403-102006 - WASHER-PLAIN
  • Поз.: 34

56 S411-100006

  • S411-100006 - WASHER-SPRING
  • Поз.: 35

57 S037-103022

  • S037-103022 - BOLT-W/WASHER
  • Поз.: 36

58 71N4-10970

  • 71N4-10970 - SPONGE-INSULATION
  • Поз.: 37
