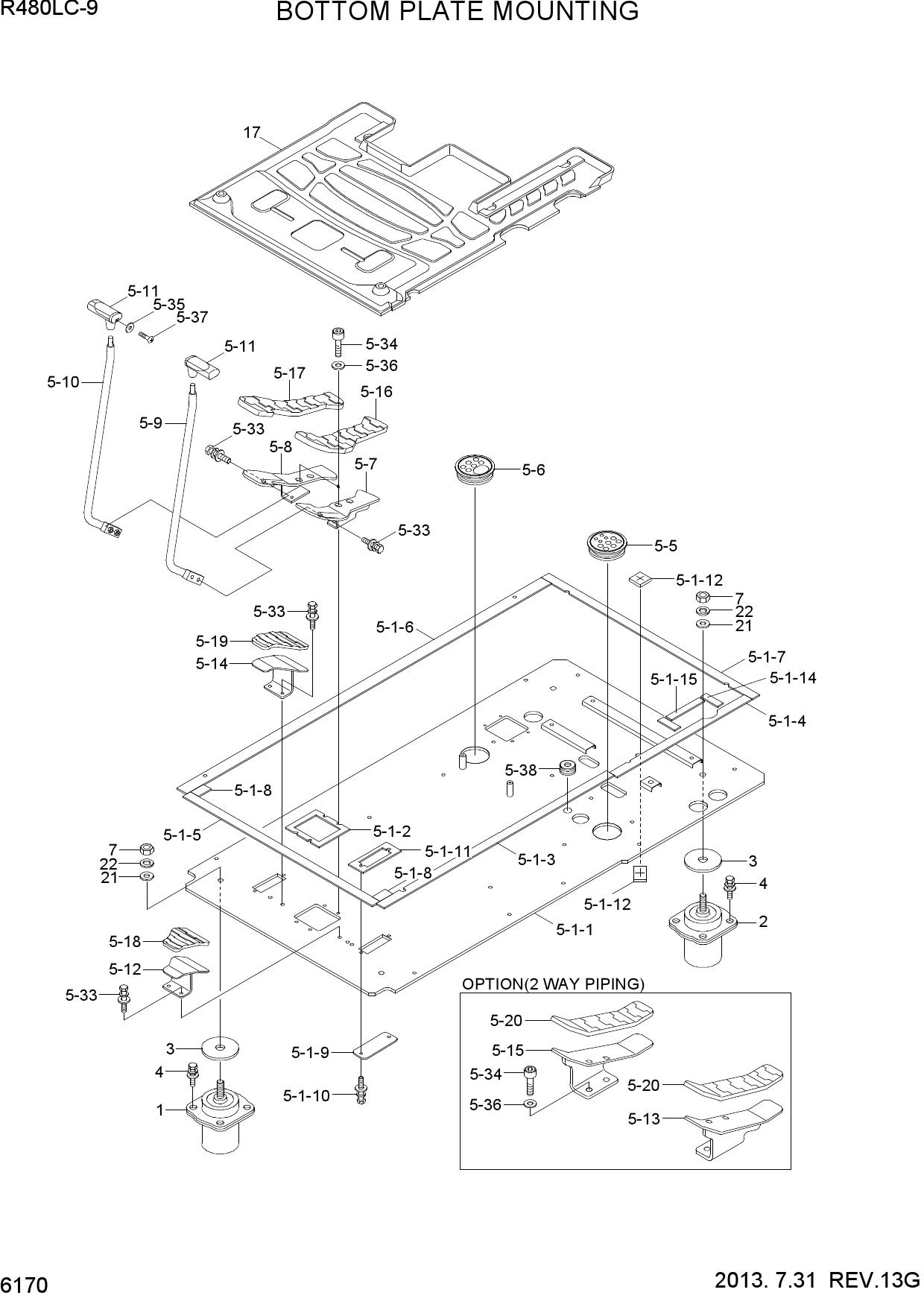

BOTTOM PLATE MOUNTING

BOTTOM PLATE MOUNTING

BOTTOM PLATE MOUNTING

1 71Q6-22730

  • 71Q6-22730 - VISCOUS MOUNT
  • Поз.: 1

2 71Q6-22820

  • 71Q6-22820 - VISCOUS MOUNT
  • Поз.: 2

3 71E9-10650-DA

  • 71E9-10650-DA - WASHER
  • Поз.: 3

4 S037-103026

  • S037-103026 - BOLT-W/WASHER
  • Поз.: 4

5 71Q6-10100

  • 71Q6-10100 - BOTTOM PLATE ASSY
  • Поз.: 5-1

6 71Q6-10102

  • 71Q6-10102 - BOTTOM PLATE ASSY
  • Поз.: 5-1

7 71Q6-10170

  • 71Q6-10170 - BOTTOM PLATE WA
  • Поз.: 5-1-1

8 71Q6-10110

  • 71Q6-10110 - PAD-RUBBER
  • Поз.: 5-1-2

9 71Q6-10120

  • 71Q6-10120 - PAD-RUBBER
  • Поз.: 5-1-3

10 71Q6-10130

  • 71Q6-10130 - PAD-RUBBER
  • Поз.: 5-1-4

11 71Q6-10140

  • 71Q6-10140 - PAD-RUBBER
  • Поз.: 5-1-5

12 71Q6-10150

  • 71Q6-10150 - PAD-RUBBER
  • Поз.: 5-1-6

13 71Q6-10160

  • 71Q6-10160 - PAD-RUBBER
  • Поз.: 5-1-7

14 71Q6-22780

  • 71Q6-22780 - PAD-RUBBER
  • Поз.: 5-1-8

15 71Q6-22790

  • 71Q6-22790 - COVER-PLATE
  • Поз.: 5-1-9

16 S037-102026

  • S037-102026 - BOLT-W/WASHER
  • Поз.: 5-1-10

17 71Q6-10300

  • 71Q6-10300 - PAD-RUBBER
  • Поз.: 5-1-11

18 71Q6-10310

  • 71Q6-10310 - SPONGE
  • Поз.: 5-1-12

19 71Q6-10320

  • 71Q6-10320 - PAD-RUBBER
  • Поз.: 5-1-14

20 71Q6-10330

  • 71Q6-10330 - PAD-RUBBER
  • Поз.: 5-1-15

21 71Q6-20990

  • 71Q6-20990 - GROMMET-PILOT HOSE
  • Поз.: 5-5

22 71Q6-22960

  • 71Q6-22960 - GROMMET-RH
  • Поз.: 5-6

23 71Q6-20500

  • 71Q6-20500 - PEDAL WA-LH
  • Поз.: 5-7

24 71Q6-20700

  • 71Q6-20700 - PEDAL WA-RH
  • Поз.: 5-8

25 71Q6-20600

  • 71Q6-20600 - TRAVEL LEVER WA-LH
  • Поз.: 5-9

26 71Q6-20601

  • 71Q6-20601 - TRAVEL LEVER WA-LH
  • Поз.: 5-9

27 71Q6-20750

  • 71Q6-20750 - TRAVEL LEVER WA-RH
  • Поз.: 5-10

28 71Q6-20751

  • 71Q6-20751 - TRAVEL LEVER WA-RH
  • Поз.: 5-10

29 71Q6-20630

  • 71Q6-20630 - KNOB-TRAVEL
  • Поз.: 5-11

30 71Q6-20530

  • 71Q6-20530 - FOOT REST WA-LH
  • Поз.: 5-12

31 71Q6-20560

  • 71Q6-20560 - PEDAL WA-LH
  • Поз.: 5-13

32 71Q6-20730

  • 71Q6-20730 - FOOT REST WA-RH
  • Поз.: 5-14

33 71Q6-22700

  • 71Q6-22700 - PEDAL WA-RH
  • Поз.: 5-15

34 71Q6-20660

  • 71Q6-20660 - RUBBER-PEDAL
  • LH
  • Поз.: 5-16

35 71Q6-20680

  • 71Q6-20680 - RUBBER-PEDAL
  • RH
  • Поз.: 5-17

36 71Q6-20670

  • 71Q6-20670 - RUBBER-FOOT REST
  • LH
  • Поз.: 5-18

37 71Q6-20690

  • 71Q6-20690 - RUBBER-FOOT REST
  • RH
  • Поз.: 5-19

38 71Q6-22740

  • 71Q6-22740 - RUBBER-PEDAL
  • Поз.: 5-20

39 S037-102526

  • S037-102526 - BOLT-W/WASHER
  • Поз.: 5-33

40 S109-100156

  • S109-100156 - BOLT-SOCKET
  • Поз.: 5-34

41 S109-100156

  • S109-100156 - BOLT-SOCKET
  • Поз.: 5-34

42 S403-04100B

  • S403-04100B - WASHER-PLAIN
  • Поз.: 5-35

43 S403-10200B

  • S403-10200B - WASHER-PLAIN
  • Поз.: 5-36

44 S403-10200B

  • S403-10200B - WASHER-PLAIN
  • Поз.: 5-36

45 S161-040256

  • S161-040256 - SCREW-CROSS R/ROUND
  • Поз.: 5-37

46 S661-301200

  • S661-301200 - CAP-RUBBER
  • Поз.: 5-38

47 S205-16100B

  • S205-16100B - NUT-HEX
  • Поз.: 7

48 71Q6-22360

  • 71Q6-22360 - MAT-FLOOR
  • Поз.: 17

49 71Q6-23010

  • 71Q6-23010 - MAT-FLOOR
  • Поз.: 17

50 71Q6-23020

  • 71Q6-23020 - MAT-FLOOR
  • Поз.: 17

51 S403-162006

  • S403-162006 - WASHER-PLAIN
  • Поз.: 21

52 S411-160006

  • S411-160006 - WASHER-SPRING
  • Поз.: 22
