R480LC-9MH
/
Металлоконструкции
/

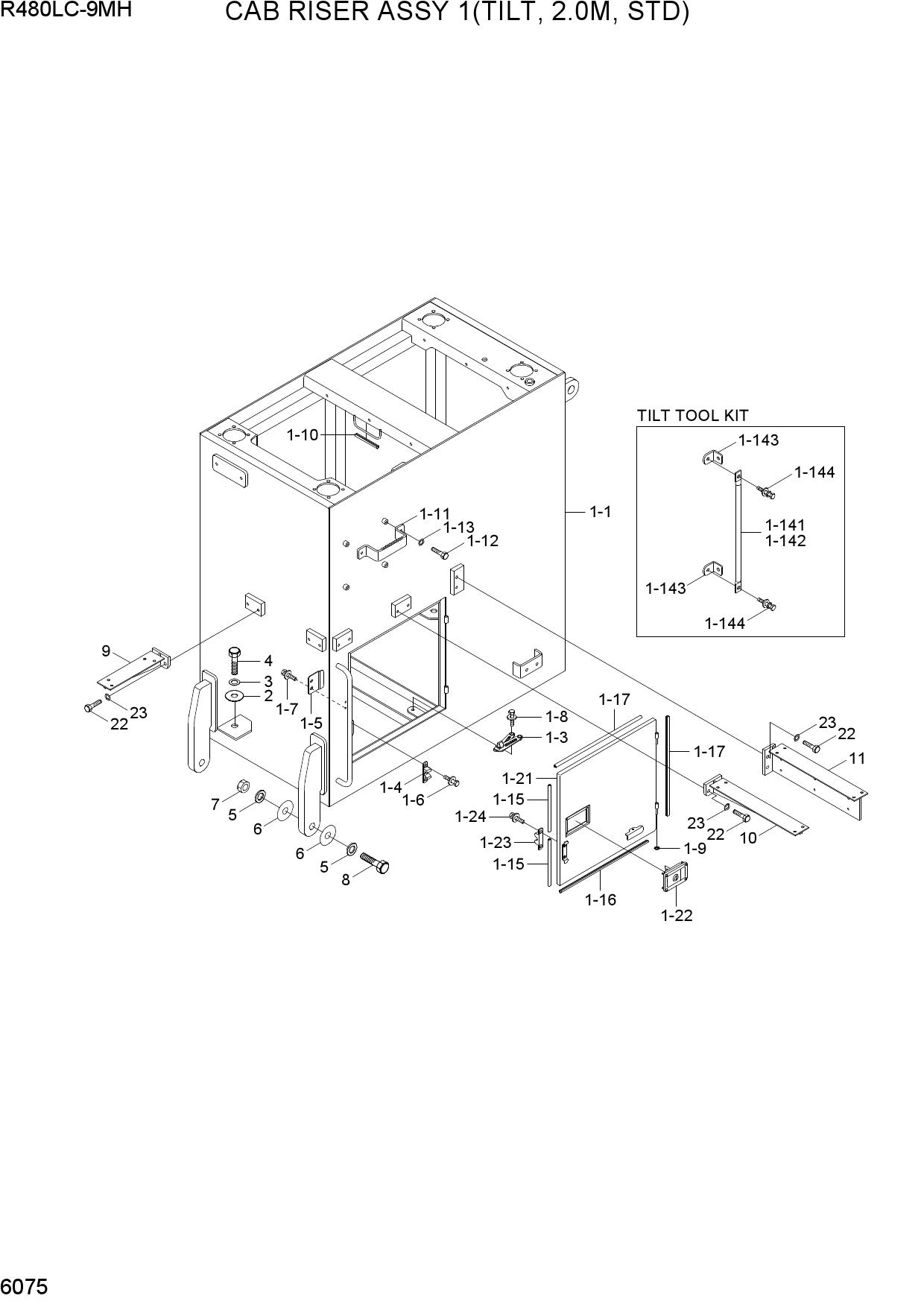

CAB RISER ASSY 1(TILT, 2.0M, STD)

CAB RISER ASSY 1(TILT, 2.0M, STD)

CAB RISER ASSY 1(TILT, 2.0M, STD)

1 73Q6-95001

  • 73Q6-95001 - CAB RISER ASSY
  • Поз.: 1

2 73Q6-95011

  • 73Q6-95011 - CAB RISER WA
  • Поз.: 1-1

3 73Q6-95021

  • 73Q6-95021 - COVER ASSY
  • Поз.: 1-2

4 73Q6-95051

  • 73Q6-95051 - COVER WA
  • Поз.: 1-21

5 71Q6-52190GG

  • 71Q6-52190GG - LATCH ASSY
  • Поз.: 1-22

6 71Q6-53911

  • 71Q6-53911 - STOPPER-A
  • Поз.: 1-23

7 S035-082056

  • S035-082056 - BOLT-W/WASHER
  • Поз.: 1-24

8 71Q6-52180

  • 71Q6-52180 - STAY ASSY-LH
  • Поз.: 1-3

9 71Q6-53951

  • 71Q6-53951 - STOPPER-B
  • Поз.: 1-4

10 71N6-95040

  • 71N6-95040 - PLATE
  • Поз.: 1-5

11 S035-082056

  • S035-082056 - BOLT-W/WASHER
  • Поз.: 1-6

12 S037-101556

  • S037-101556 - BOLT-W/WASHER
  • Поз.: 1-7

13 S037-103556

  • S037-103556 - BOLT-W/WASHER
  • Поз.: 1-8

14 S403-08000B

  • S403-08000B - WASHER-PLAIN
  • Поз.: 1-9

15 S791-100016

  • S791-100016 - GROMMET-PLATE
  • Поз.: 1-10

16 73Q6-95360

  • 73Q6-95360 - STEP
  • Поз.: 1-11

17 S017-140306

  • S017-140306 - BOLT-HEX
  • Поз.: 1-12

18 S403-142006

  • S403-142006 - WASHER-PLAIN
  • Поз.: 1-13

19 72Q6-95020

  • 72Q6-95020 - TILT TOOL KIT
  • Поз.: 1-14

20 72Q6-95040

  • 72Q6-95040 - TILT STAY ASSY-LH
  • Поз.: 1-14-1

21 72Q6-95050

  • 72Q6-95050 - TILT STAY ASSY-RH
  • Поз.: 1-14-2

22 71Q6-07010

  • 71Q6-07010 - BRACKET
  • Поз.: 1-14-3

23 S037-123526

  • S037-123526 - BOLT-W/WASHER
  • Поз.: 1-14-4

24 S793-032029

  • S793-032029 - GROMMET-PLATE
  • Поз.: 1-15

25 S793-032051

  • S793-032051 - GROMMET-PLATE
  • Поз.: 1-16

26 S793-032066

  • S793-032066 - GROMMET-PLATE
  • Поз.: 1-17

27 72Q6-95520

  • 72Q6-95520 - PLATE
  • Поз.: 2

28 S441-200006

  • S441-200006 - WASHER-HARDENED
  • Поз.: 3

29 S017-20070D

  • S017-20070D - BOLT-HEX
  • Поз.: 4

30 S441-300006

  • S441-300006 - WASHER-HARDENED
  • Поз.: 5

31 S391-030055

  • S391-030055 - SHIM-ROUND(1.0T)
  • Поз.: 6

32 S205-30100B

  • S205-30100B - NUT-HEX
  • Поз.: 7

33 S017-30140D

  • S017-30140D - BOLT-HEX
  • Поз.: 8

34 73Q6-91430

  • 73Q6-91430 - BRACKET WA
  • Поз.: 9

35 73Q6-91420

  • 73Q6-91420 - BRACKET WA
  • Поз.: 10

36 73Q6-91410

  • 73Q6-91410 - BRACKET WA
  • Поз.: 11

37 S017-160406

  • S017-160406 - BOLT-HEX
  • Поз.: 22

38 S403-162006

  • S403-162006 - WASHER-PLAIN
  • Поз.: 23
