Гидравлическая система — R55-9A Hyundai

•

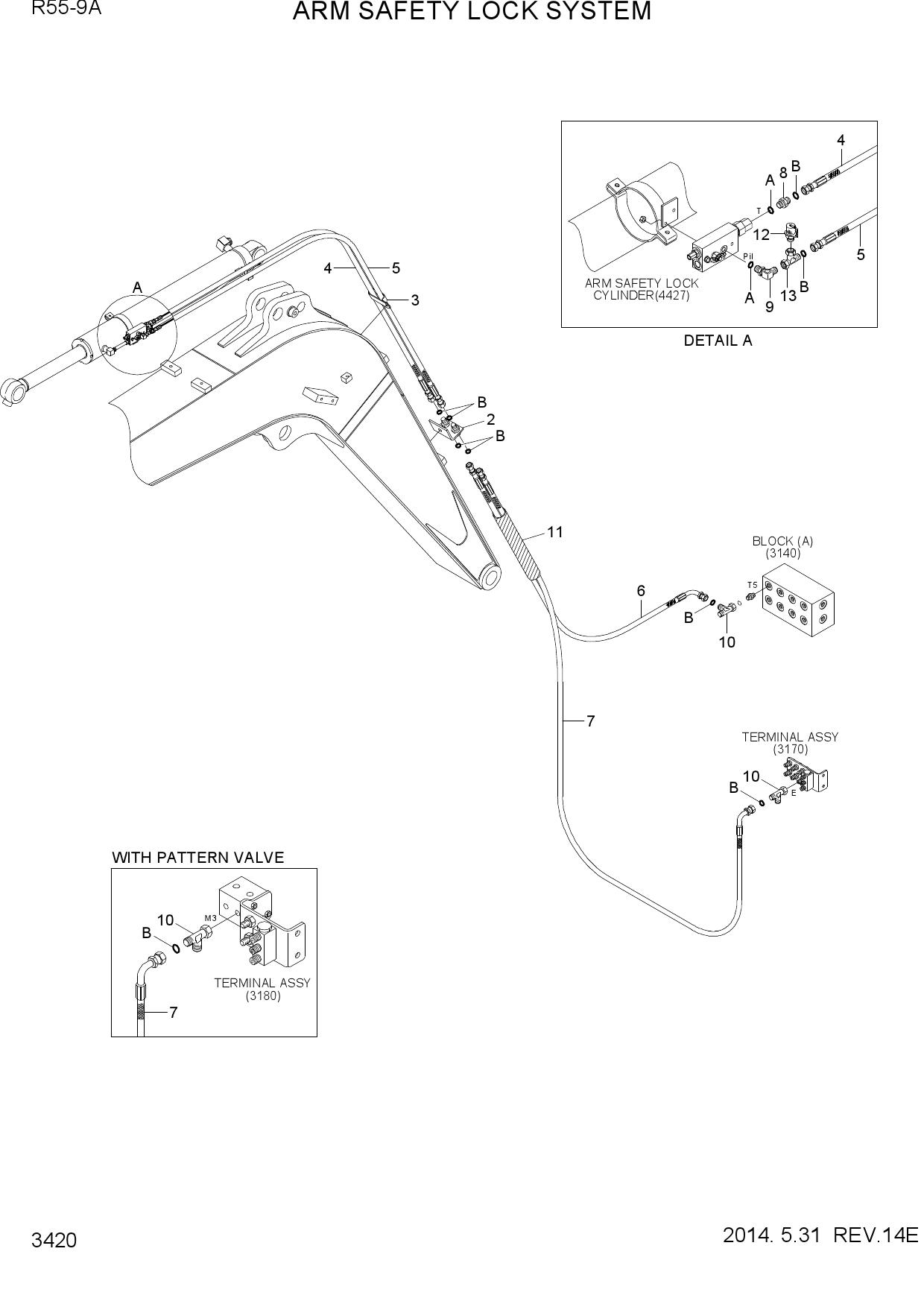

  ARM SAFETY LOCK SYSTEM

  Открыть схему
•

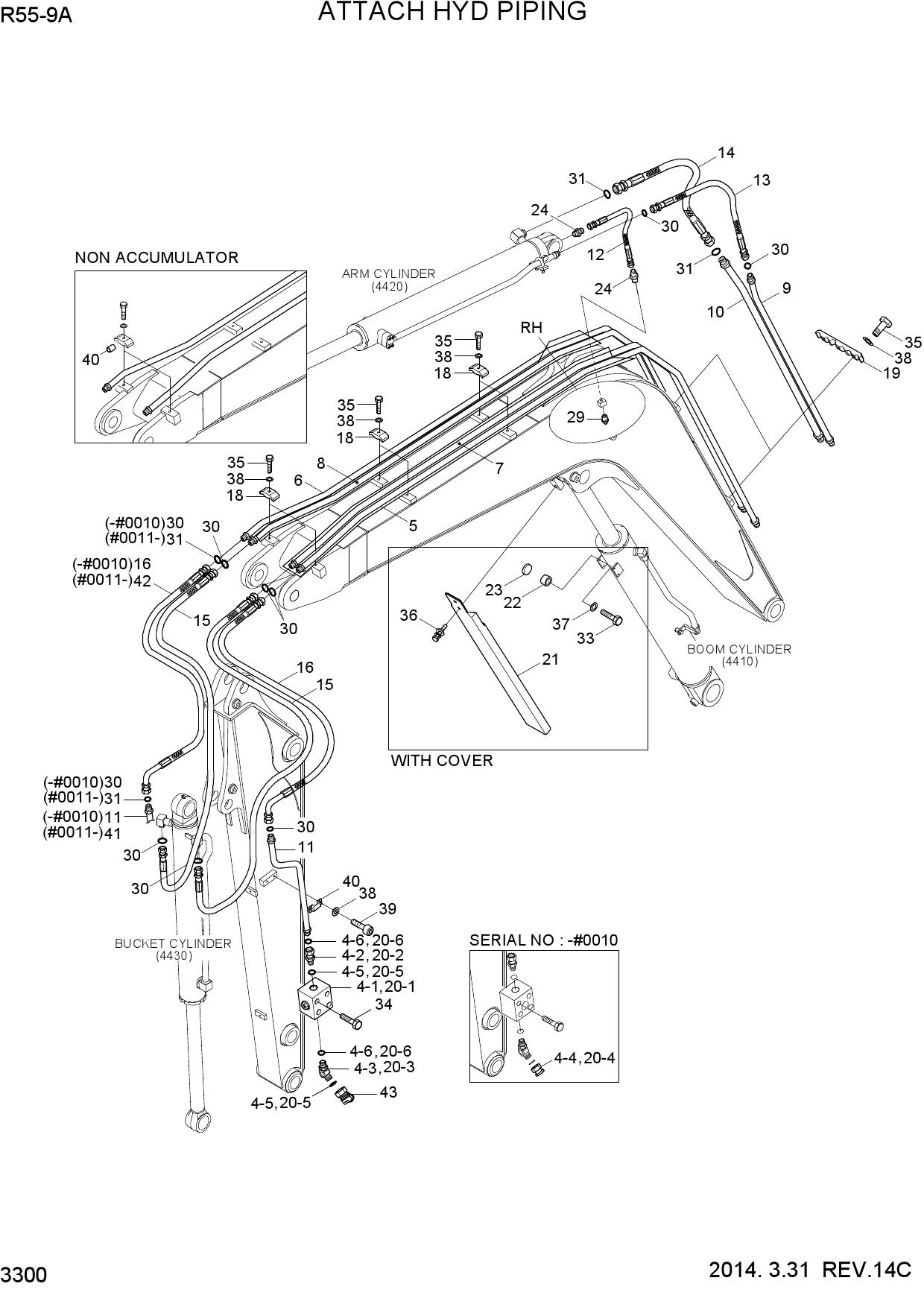

  ATTACH HYDRAULIC PIPING

  Открыть схему
•

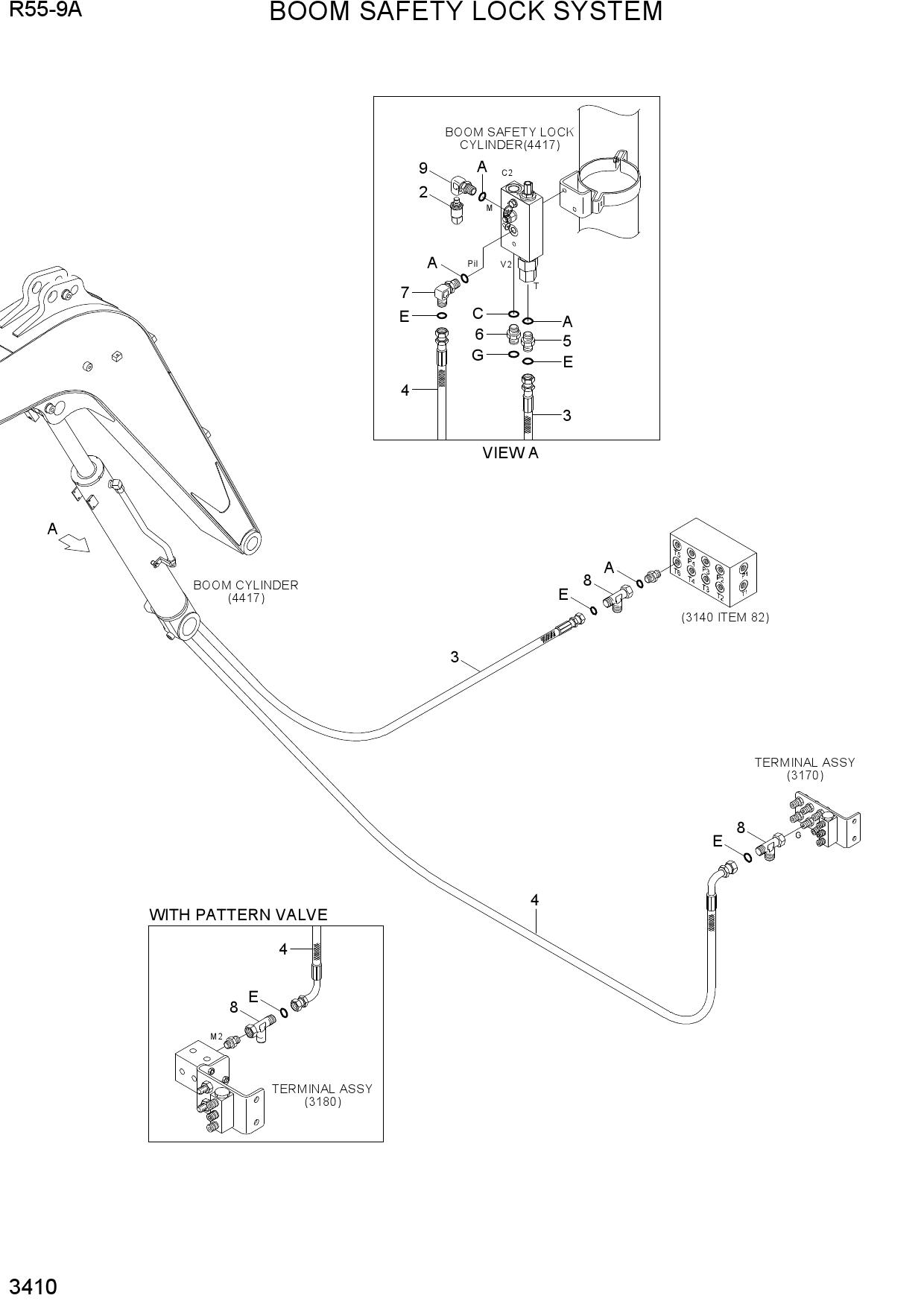

  BOOM SAFETY LOCK SYSTEM

  Открыть схему
•

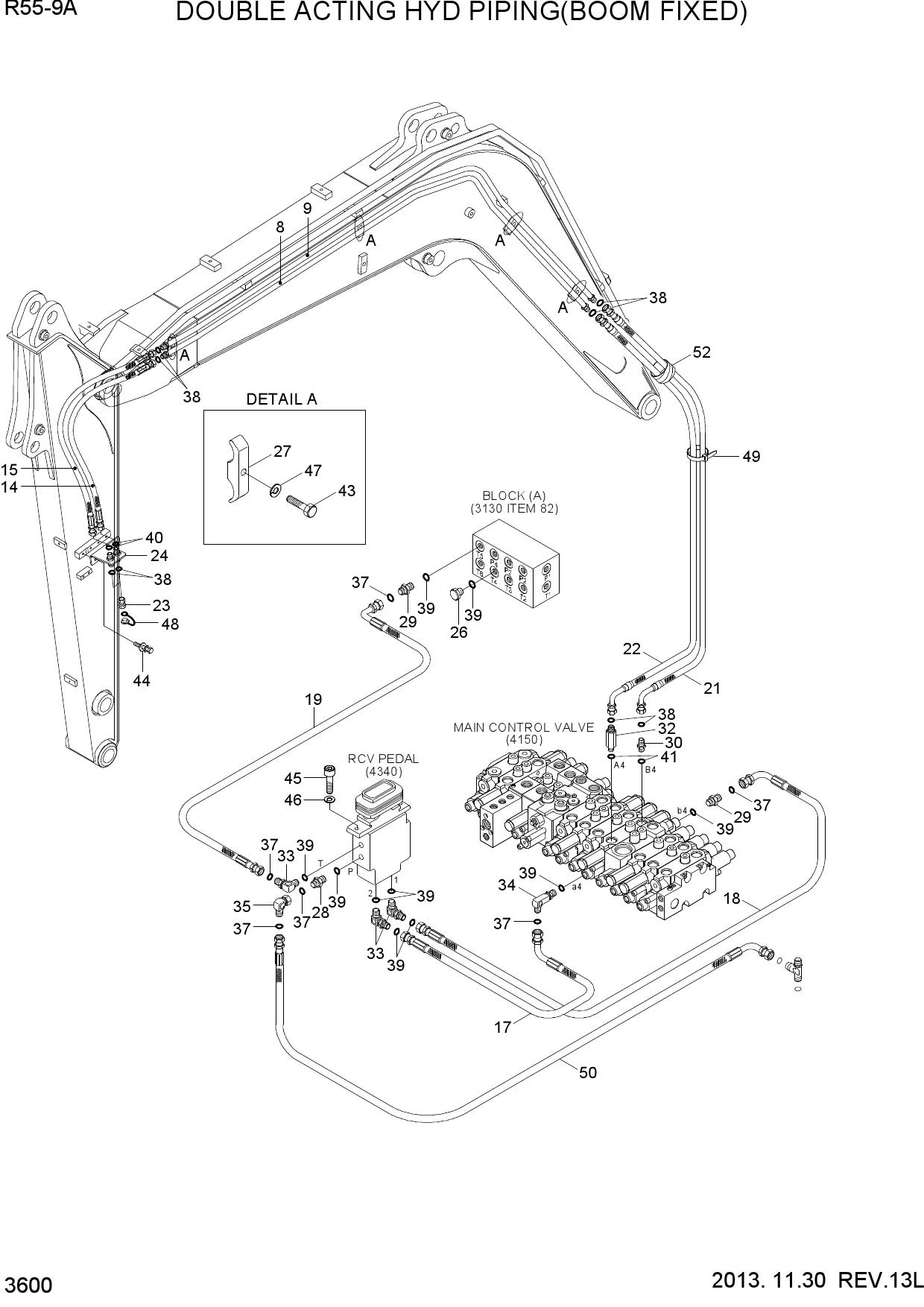

  DOUBLE ACTING HYD PIPING(BOOM FIXED)

  Открыть схему
•
  DOUBLE ACTING HYD PIPING(BOOM SWING)

  Открыть схему
•

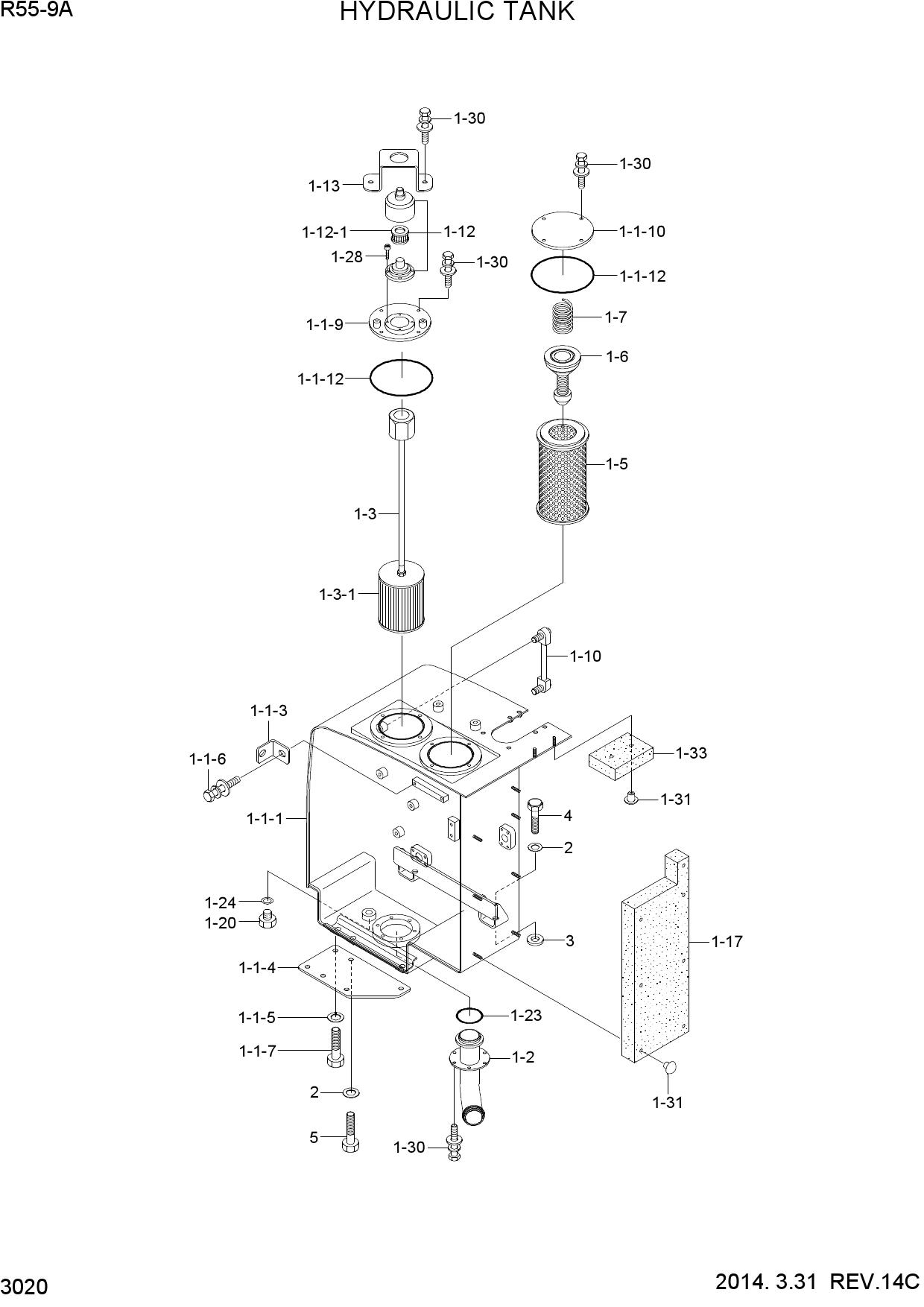

  HYDRAULIC TANK

  Открыть схему
•

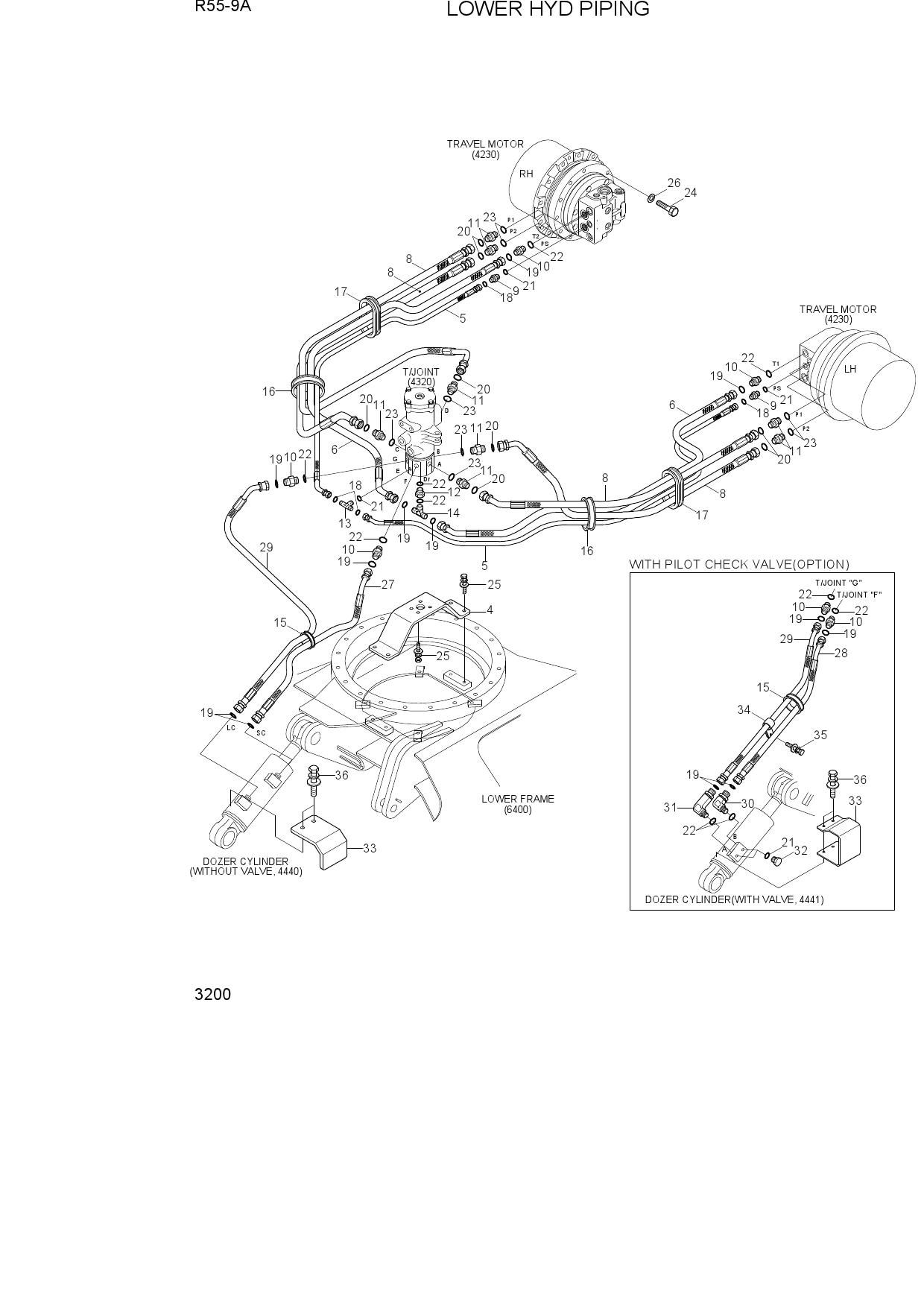

  LOWER HYD PIPING

  Открыть схему
•

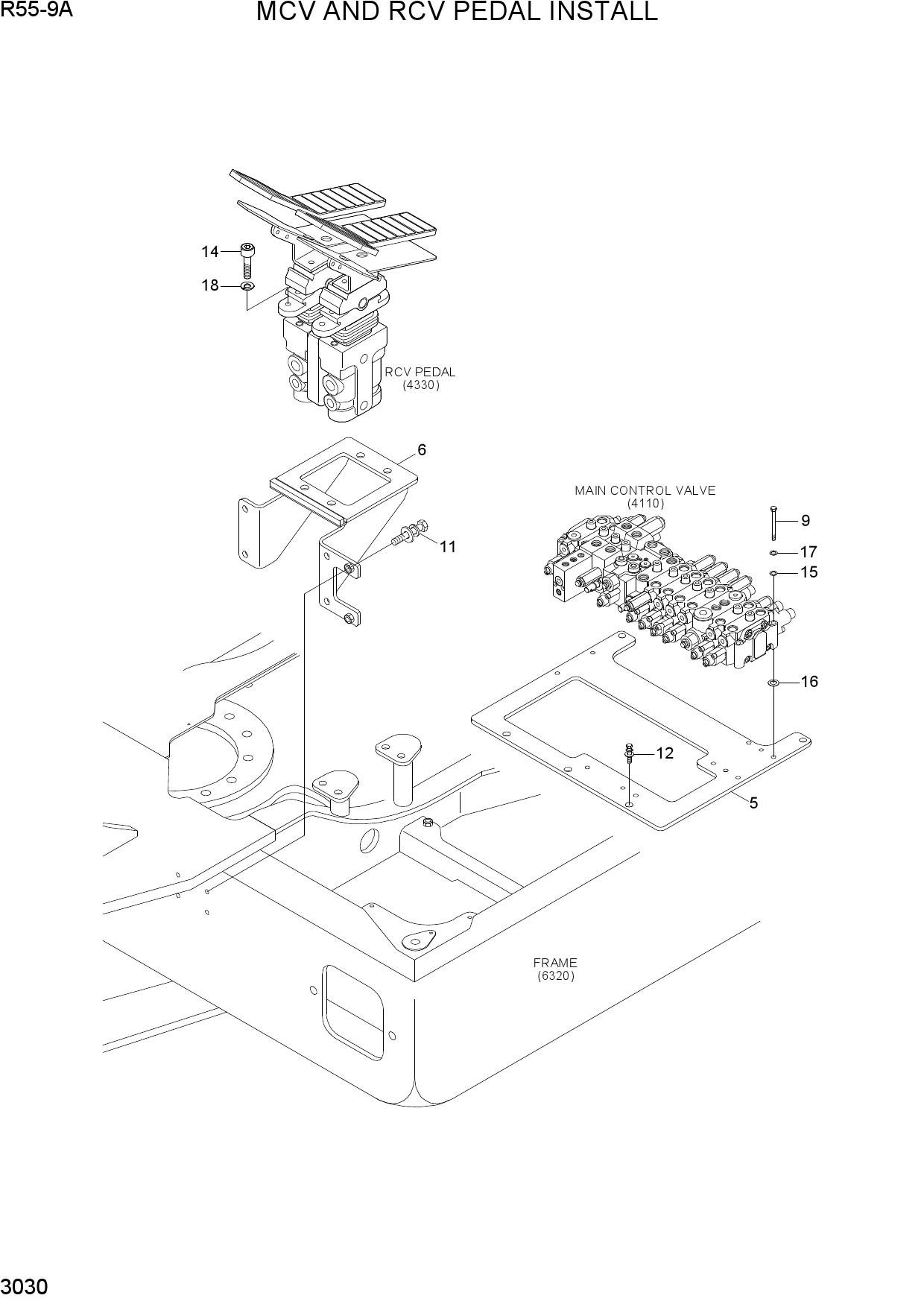

  MCV AND RCV PEDAL INSTALL

  Открыть схему
•

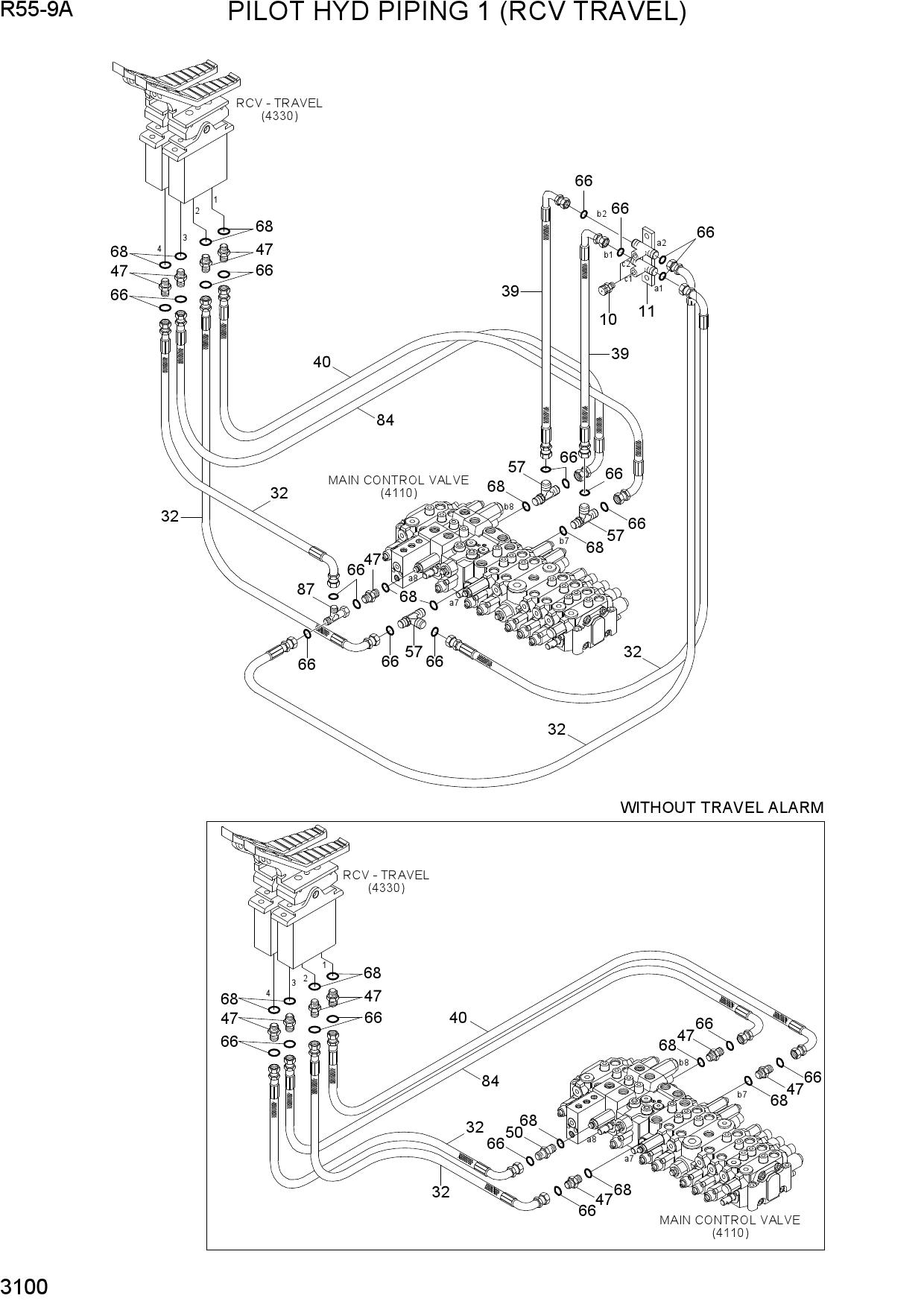

  PILOT HYD PIPING 1 (RCV TRAVEL)

  Открыть схему
•

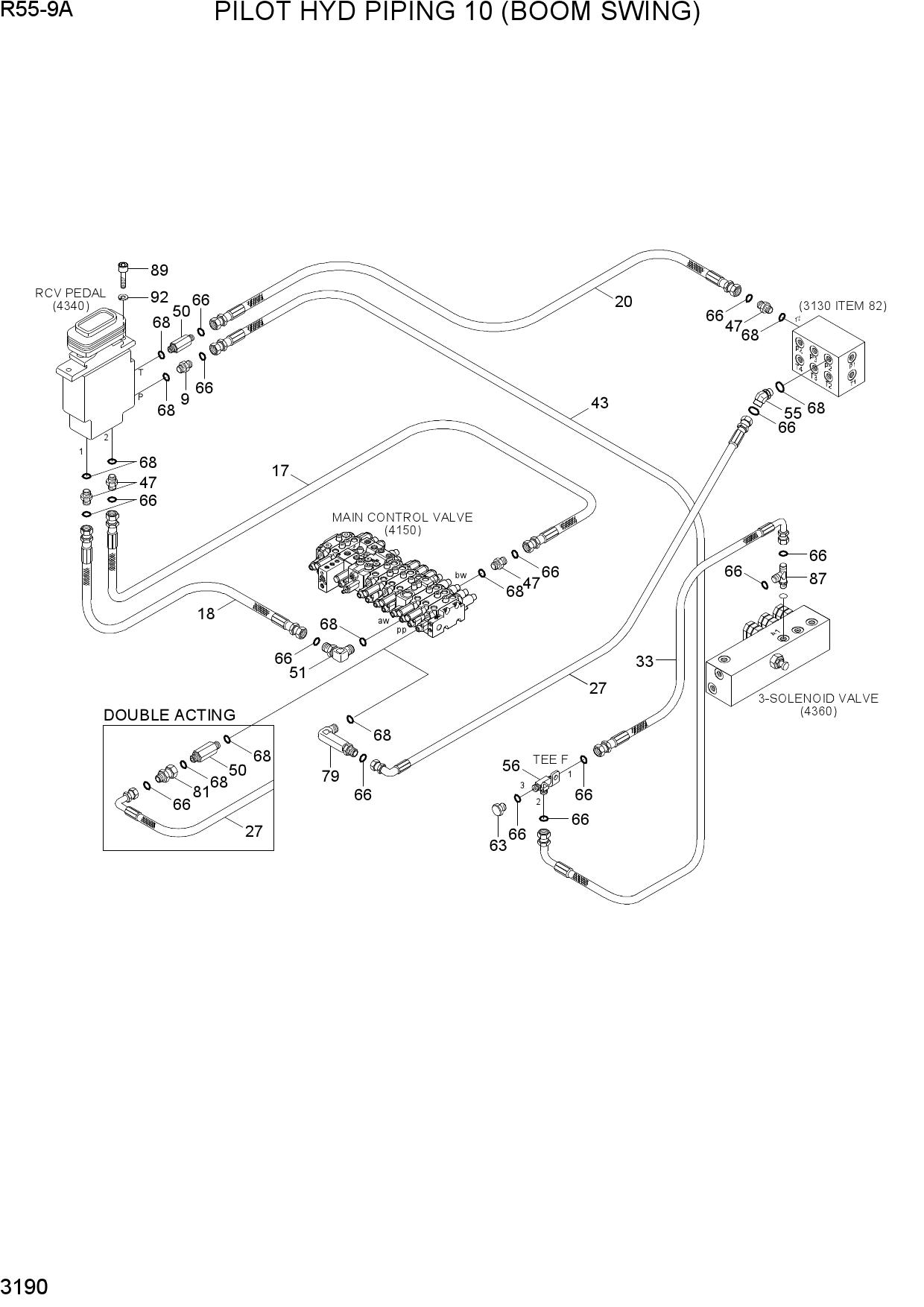

  PILOT HYD PIPING 10 (BOOM SWING)

  Открыть схему
•

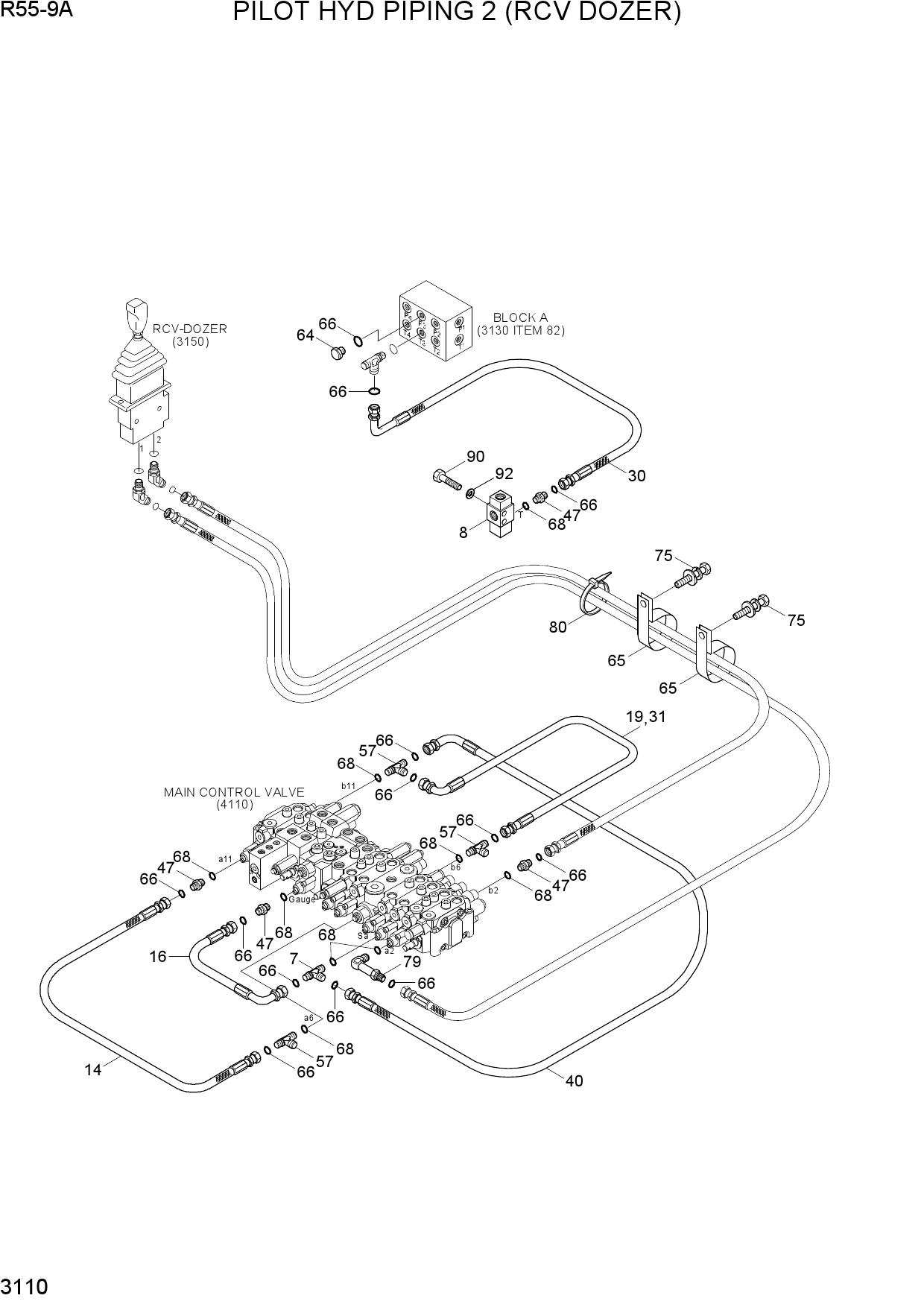

  PILOT HYD PIPING 2 (RCV DOZER)

  Открыть схему
•

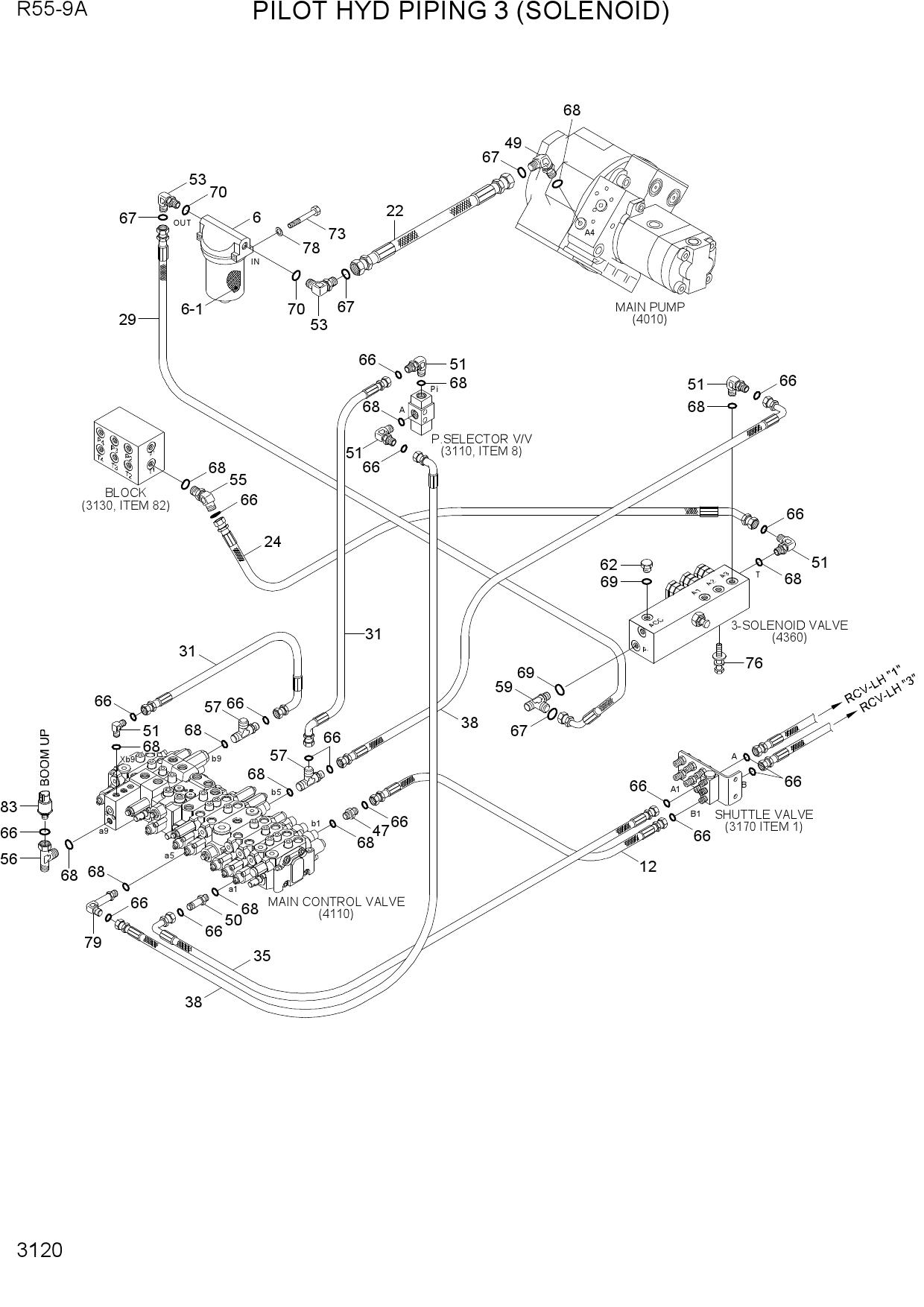

  PILOT HYD PIPING 3 (SOLENOID)

  Открыть схему
•

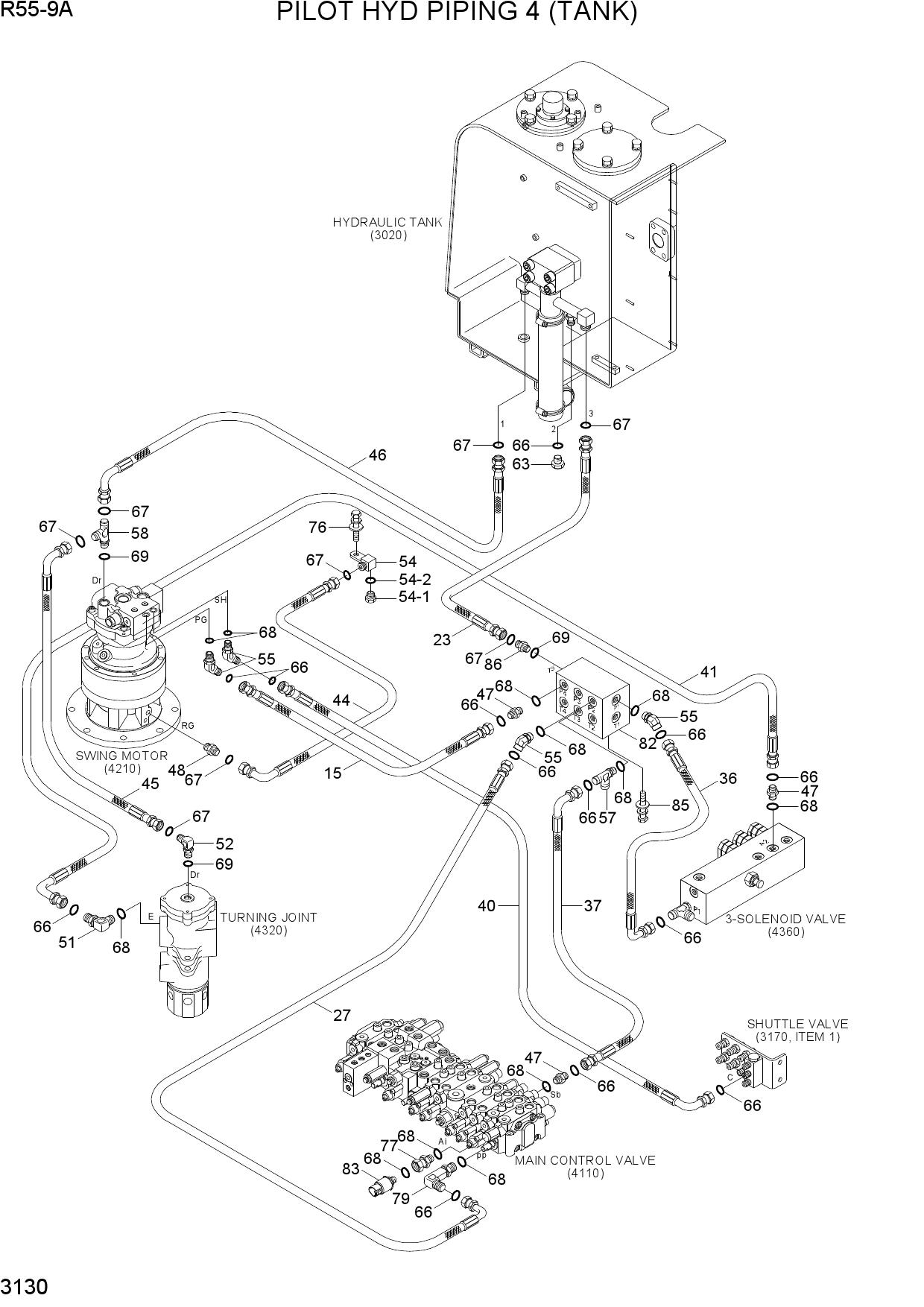

  PILOT HYD PIPING 4 (TANK)

  Открыть схему
•

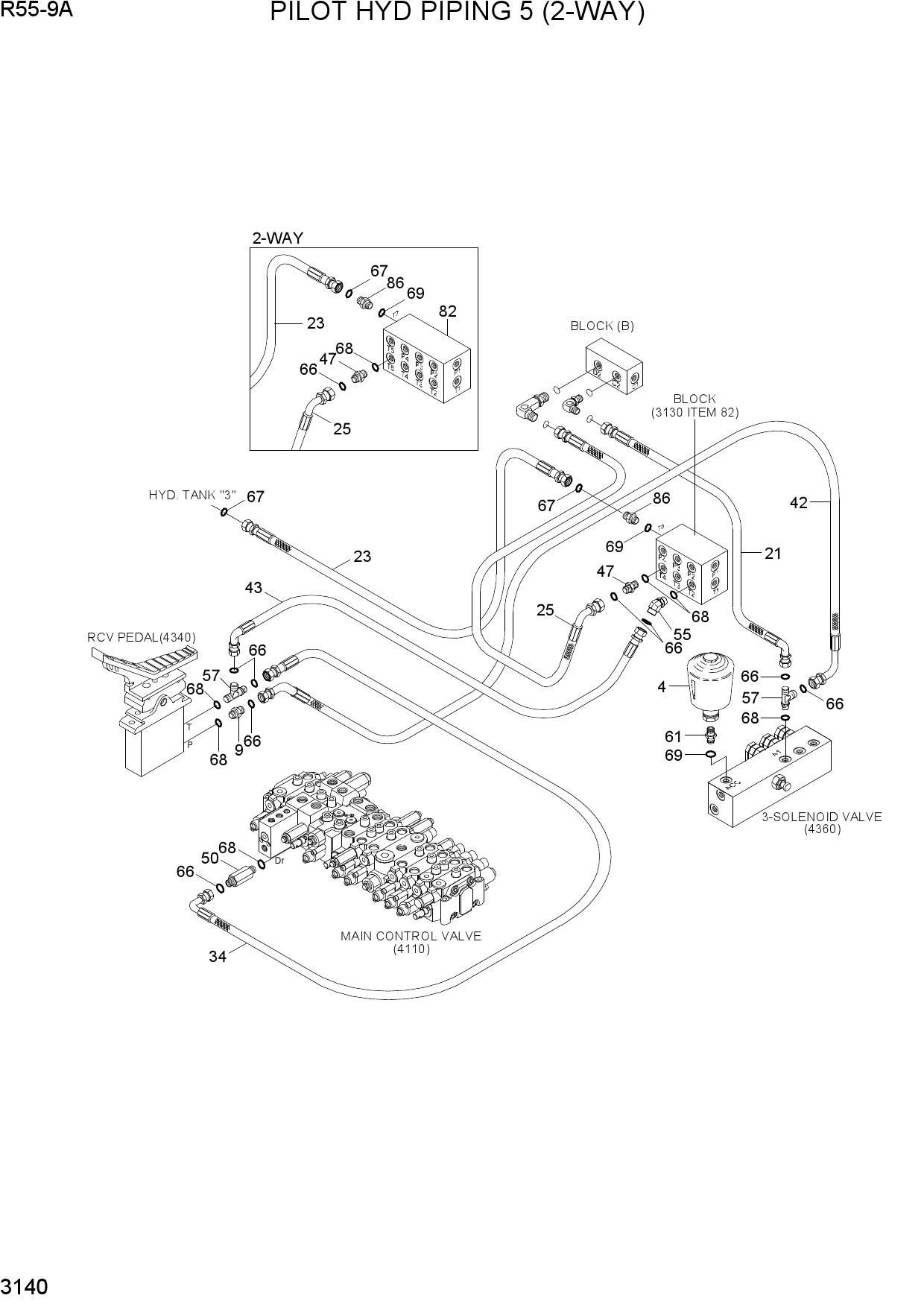

  PILOT HYD PIPING 5 (2-WAY)

  Открыть схему
•

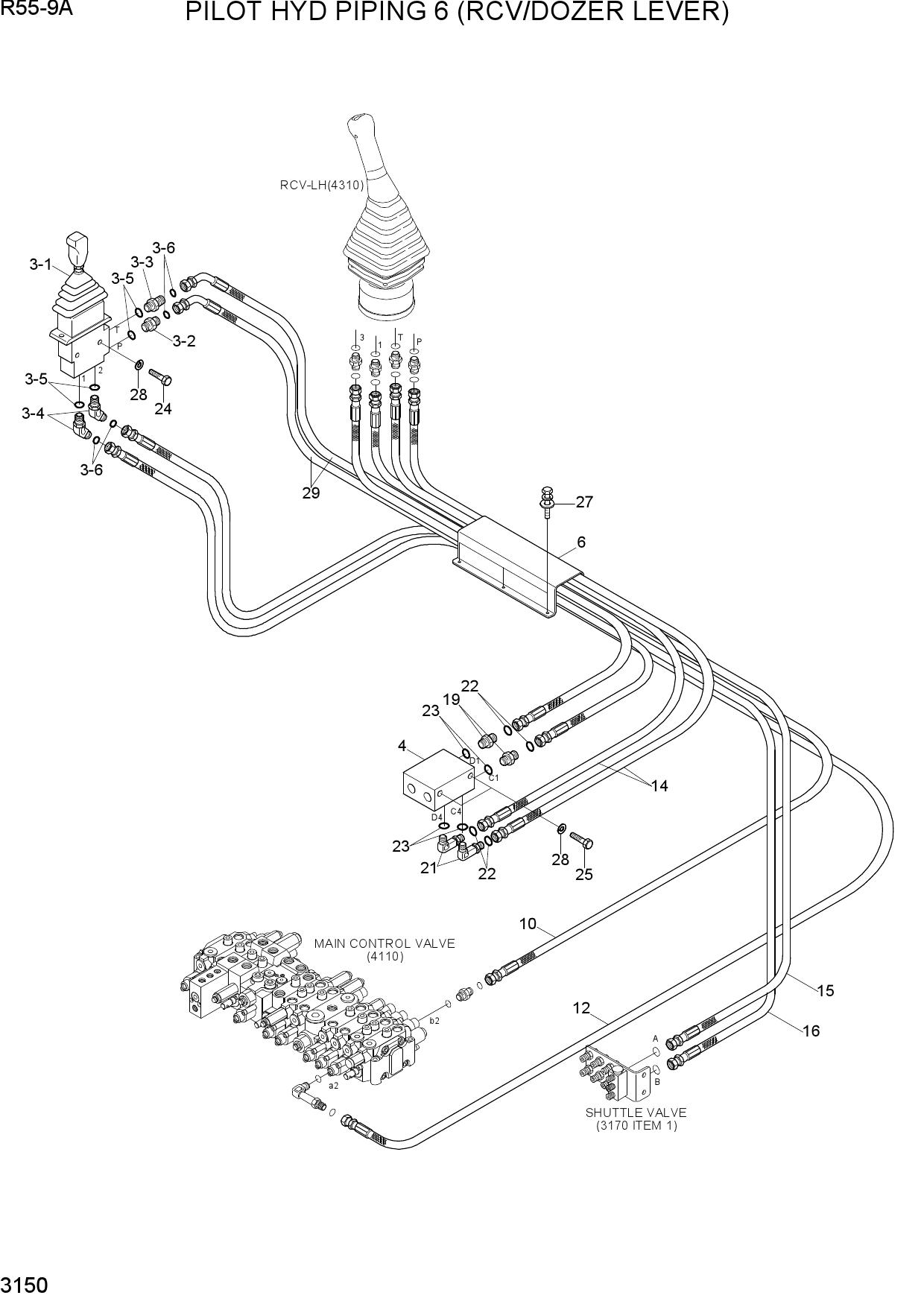

  PILOT HYD PIPING 6 (RCV/DOZER LEVER)

  Открыть схему
•

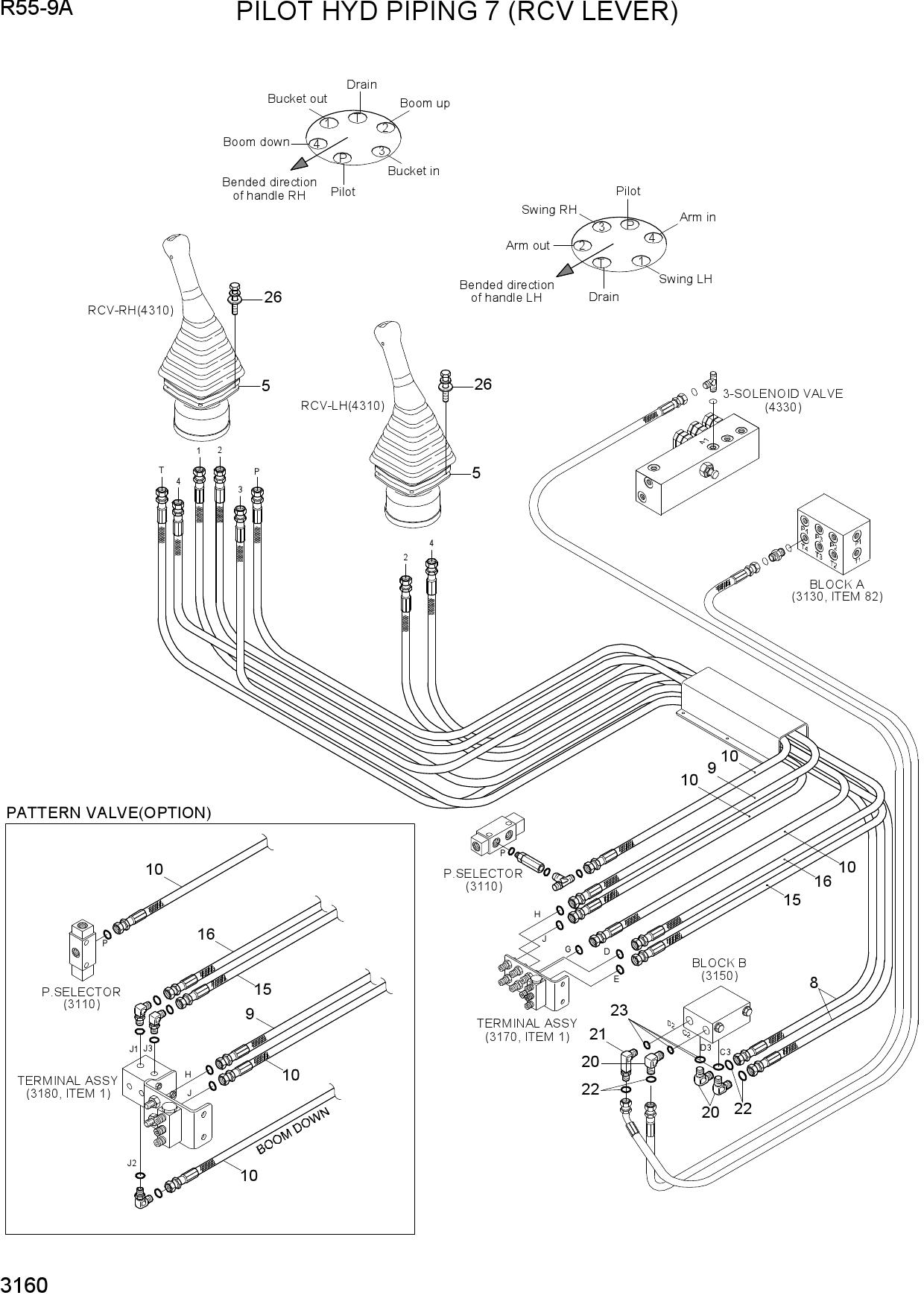

  PILOT HYD PIPING 7 (RCV LEVER)

  Открыть схему
•

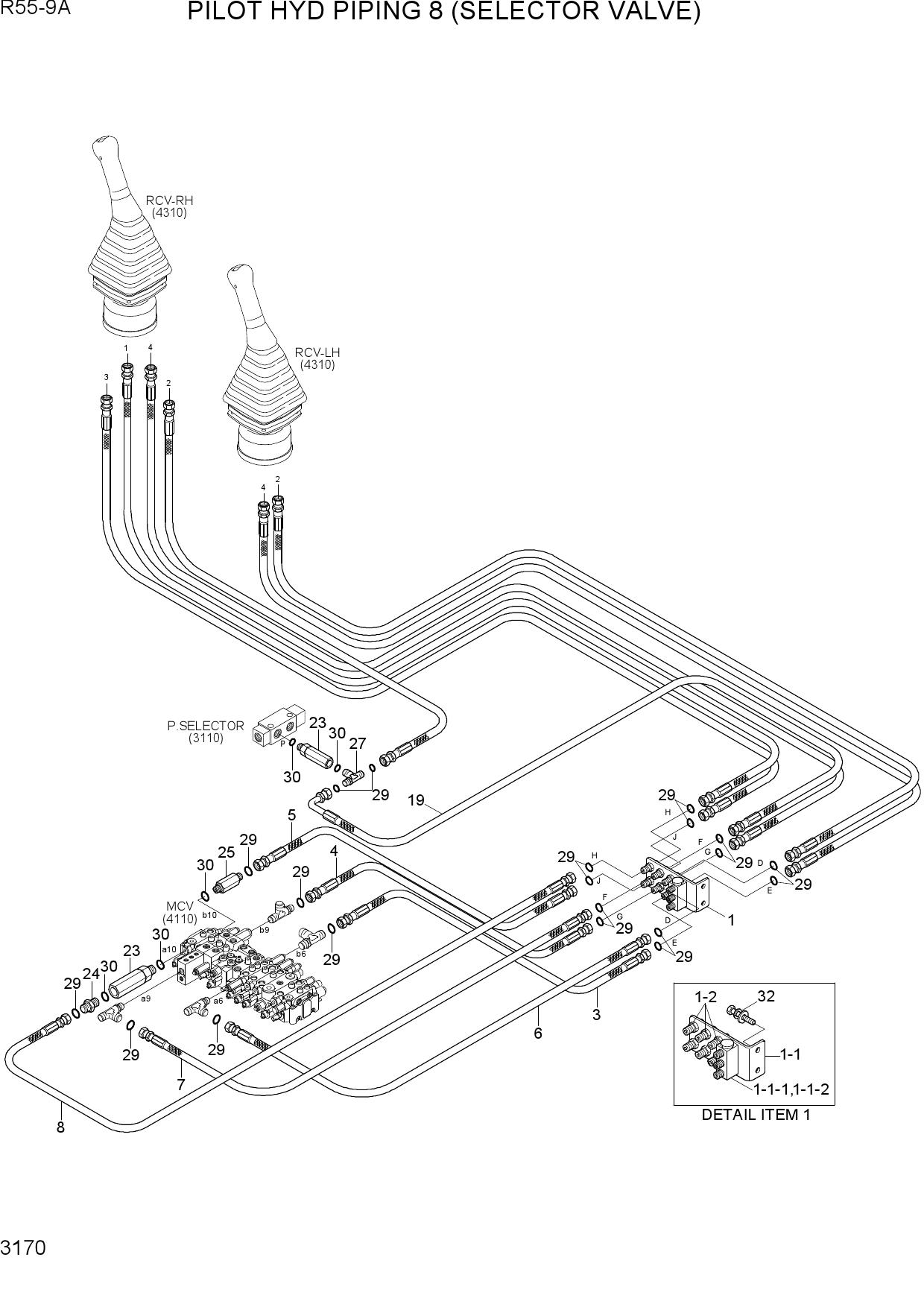

  PILOT HYD PIPING 8 (SELECTOR VALVE)

  Открыть схему
•

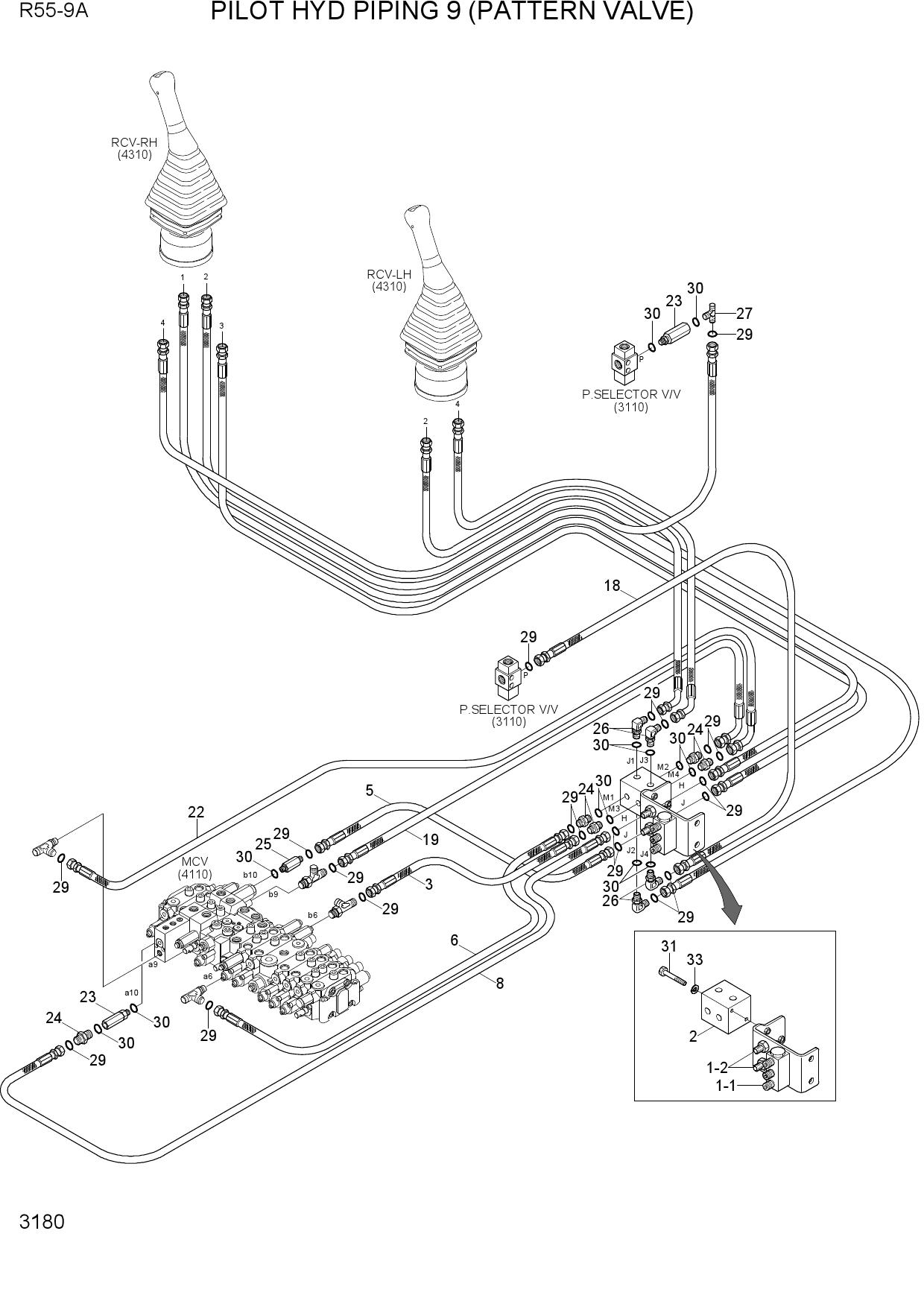

  PILOT HYD PIPING 9 (PATTERN VALVE)

  Открыть схему
•
  PUMP MOUNTING

  Открыть схему
•

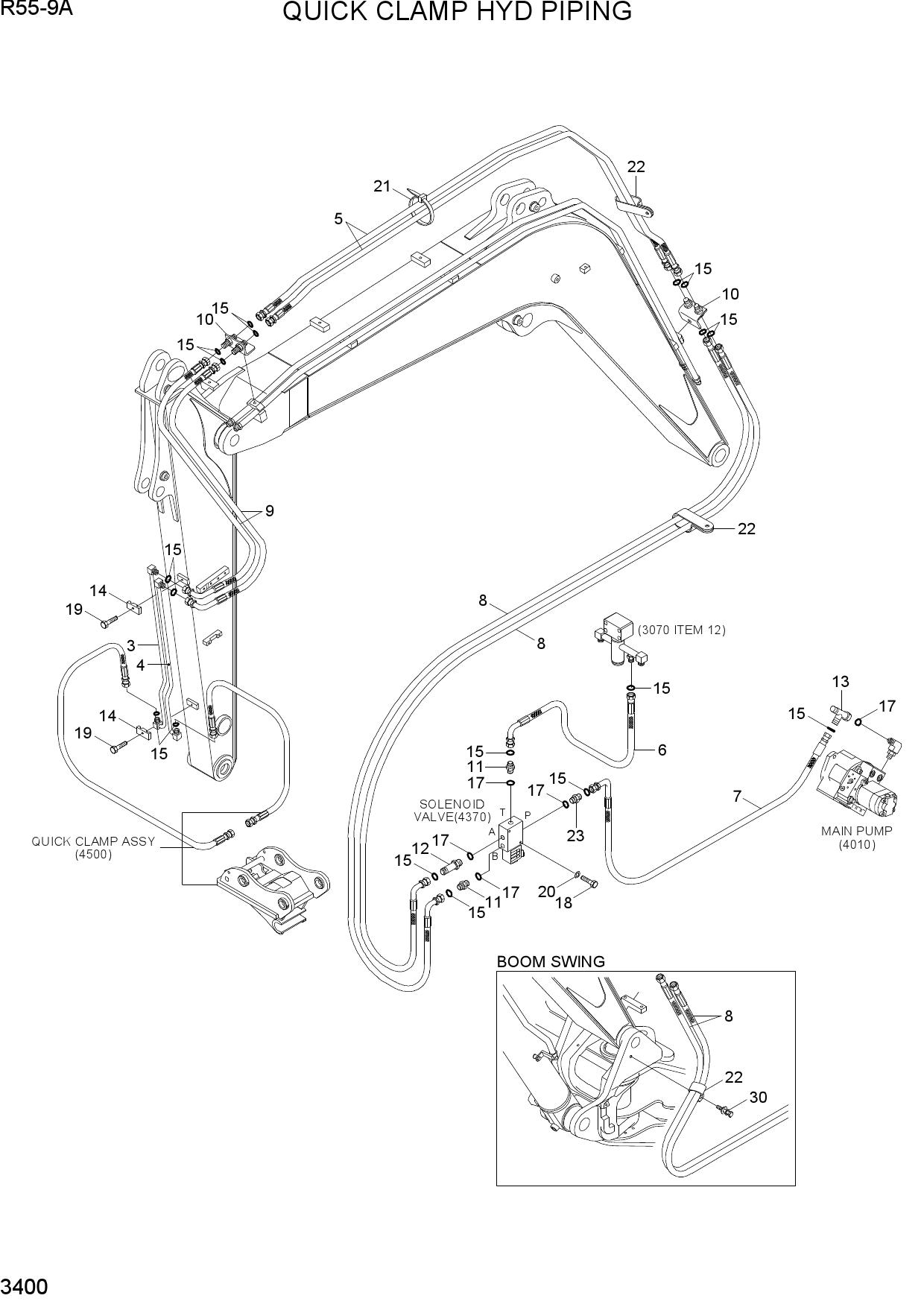

  QUICK CLAMP HYD PIPING

  Открыть схему
•

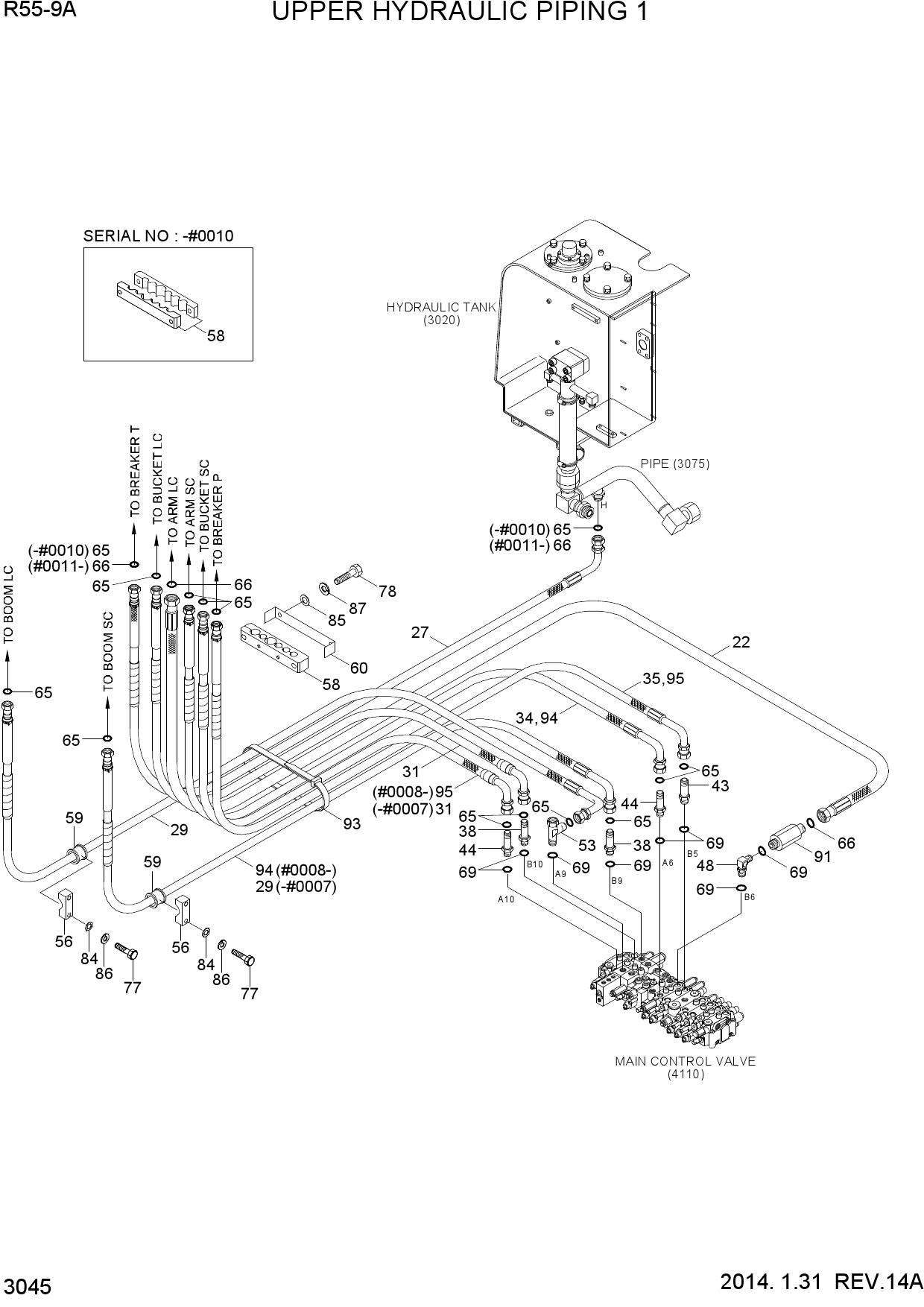

  UPPER HYDRAULIC PIPING 1

  Открыть схему
•

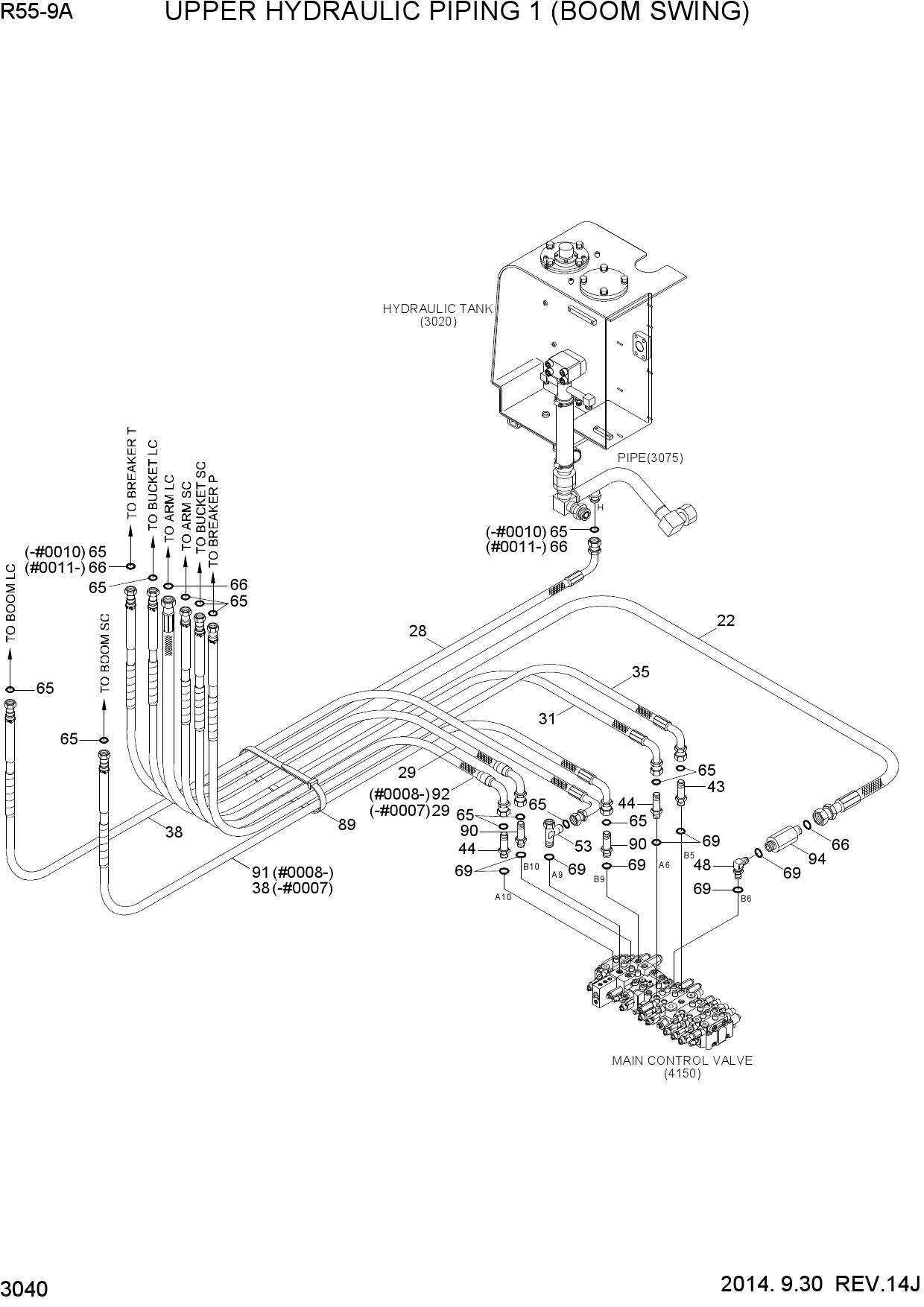

  UPPER HYDRAULIC PIPING 1 (BOOM SWING)

  Открыть схему
•

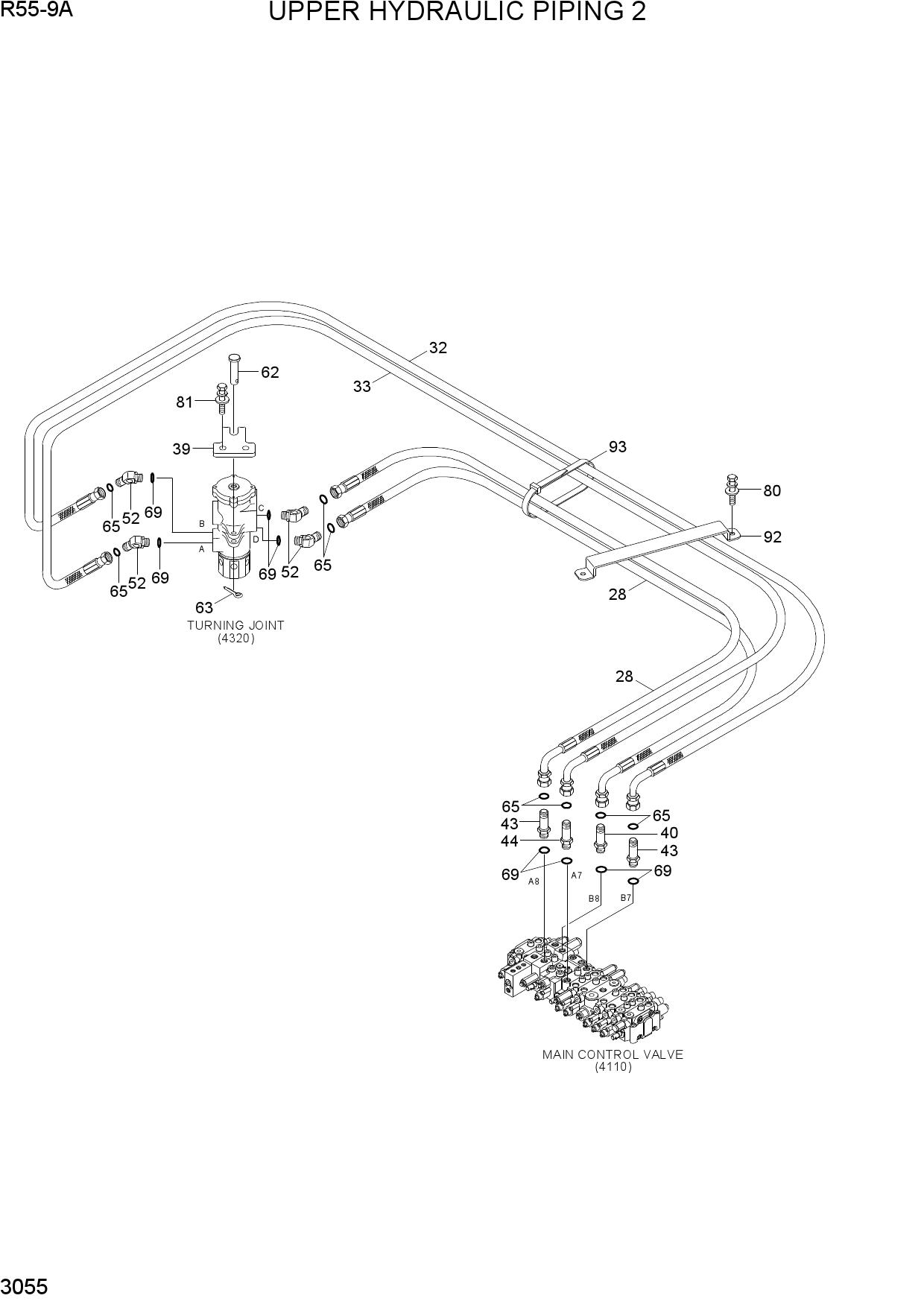

  UPPER HYDRAULIC PIPING 2

  Открыть схему
•

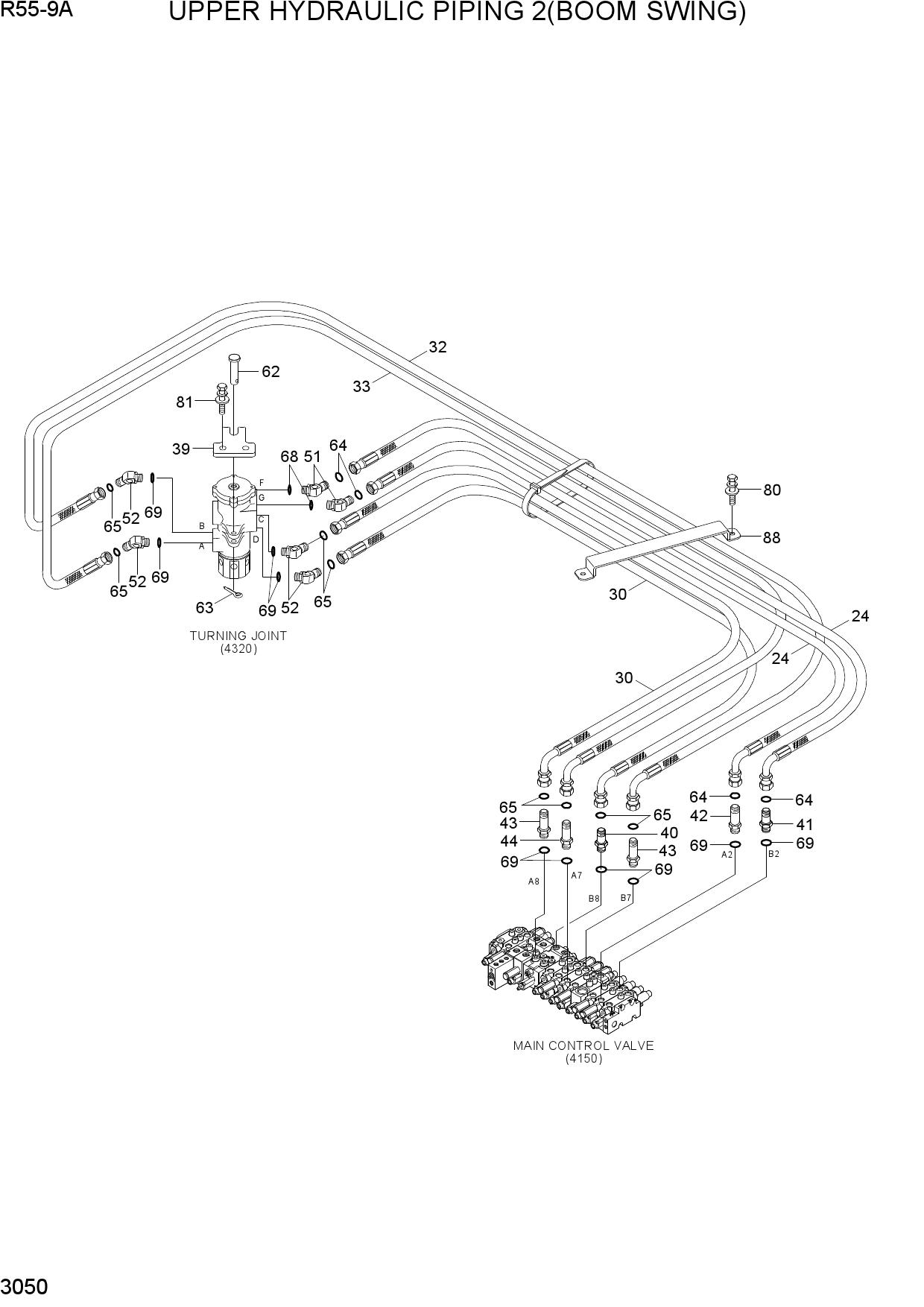

  UPPER HYDRAULIC PIPING 2 (BOOM SWING)

  Открыть схему
•

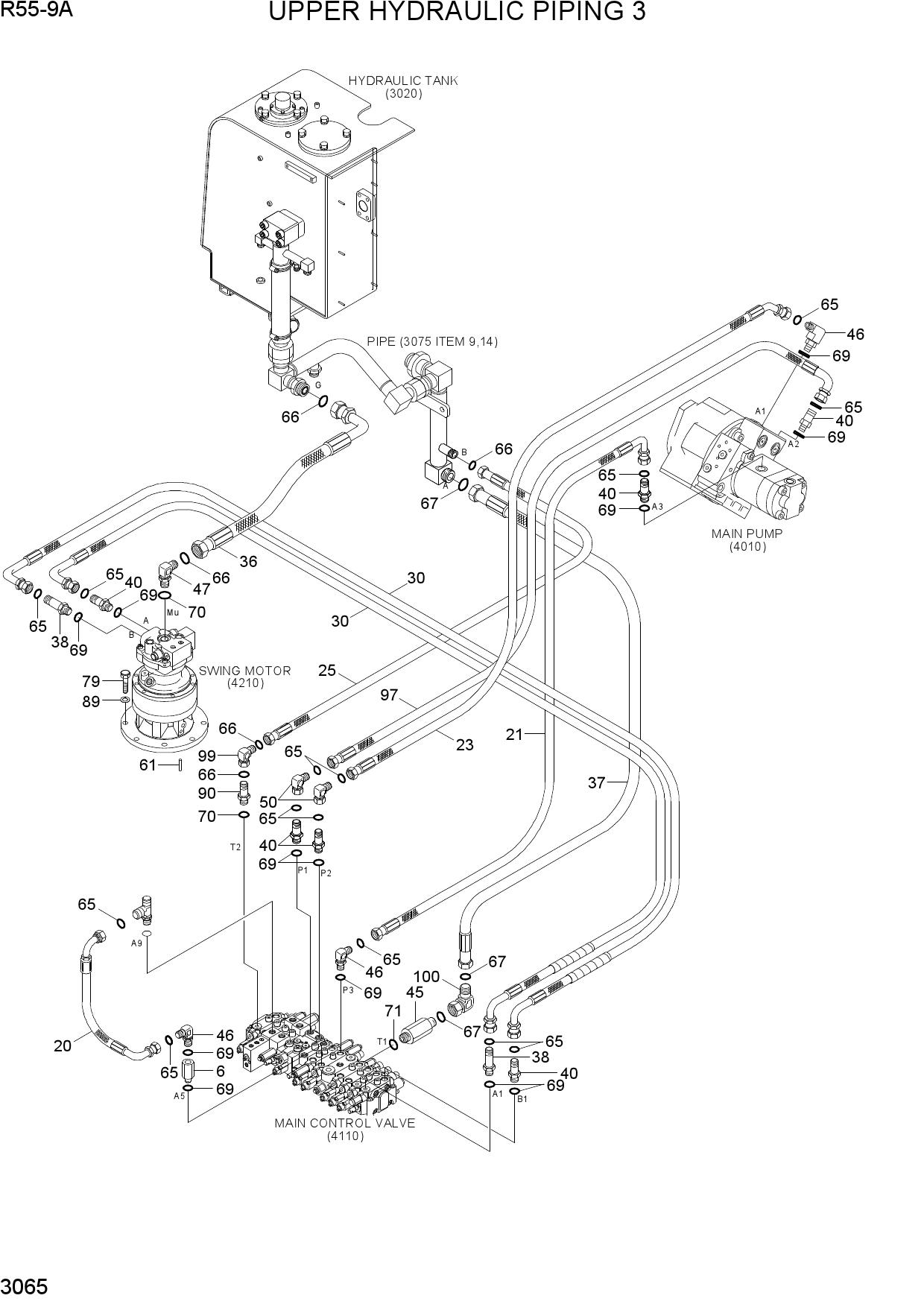

  UPPER HYDRAULIC PIPING 3

  Открыть схему
•

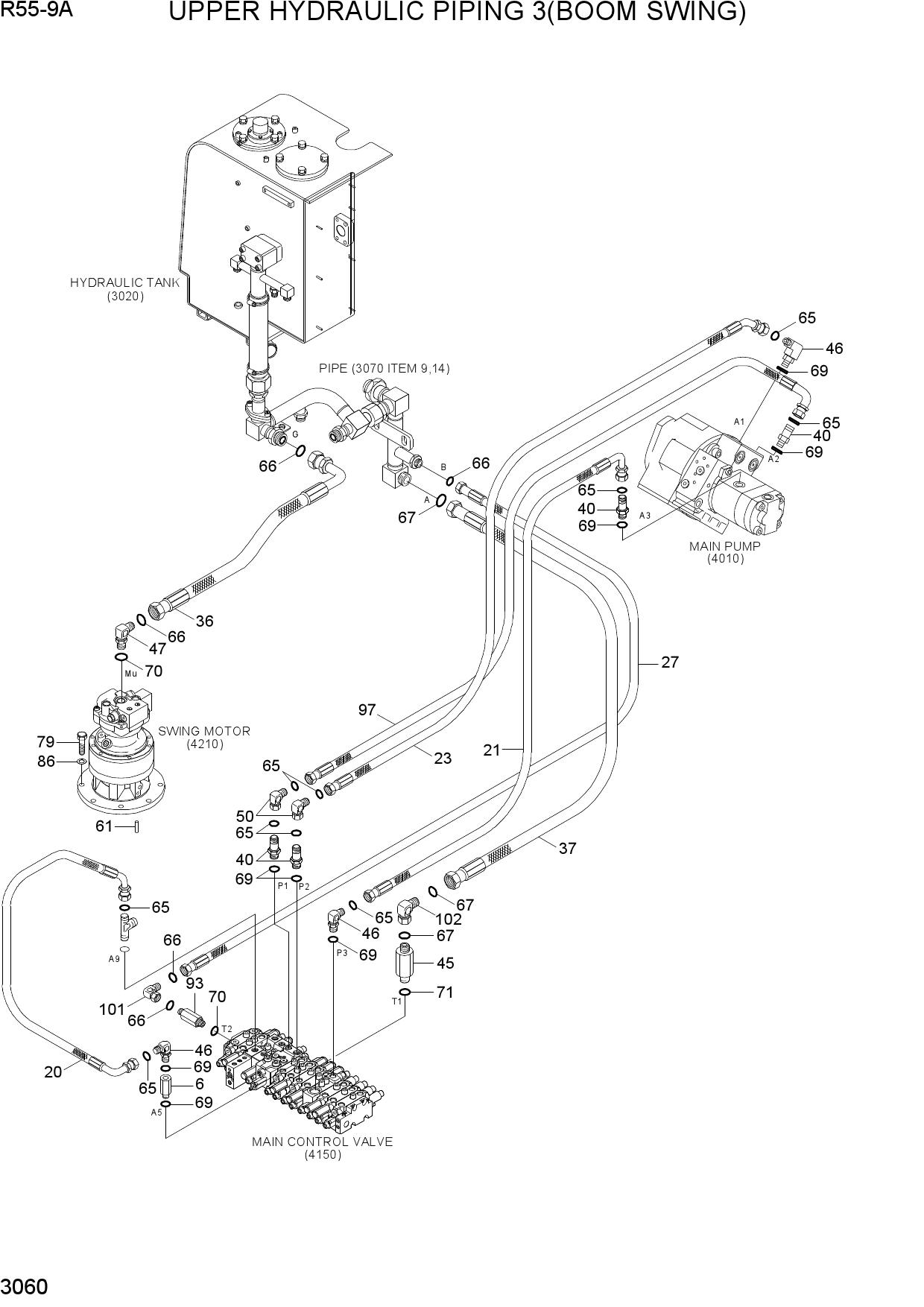

  UPPER HYDRAULIC PIPING 3 (BOOM SWING)

  Открыть схему
•

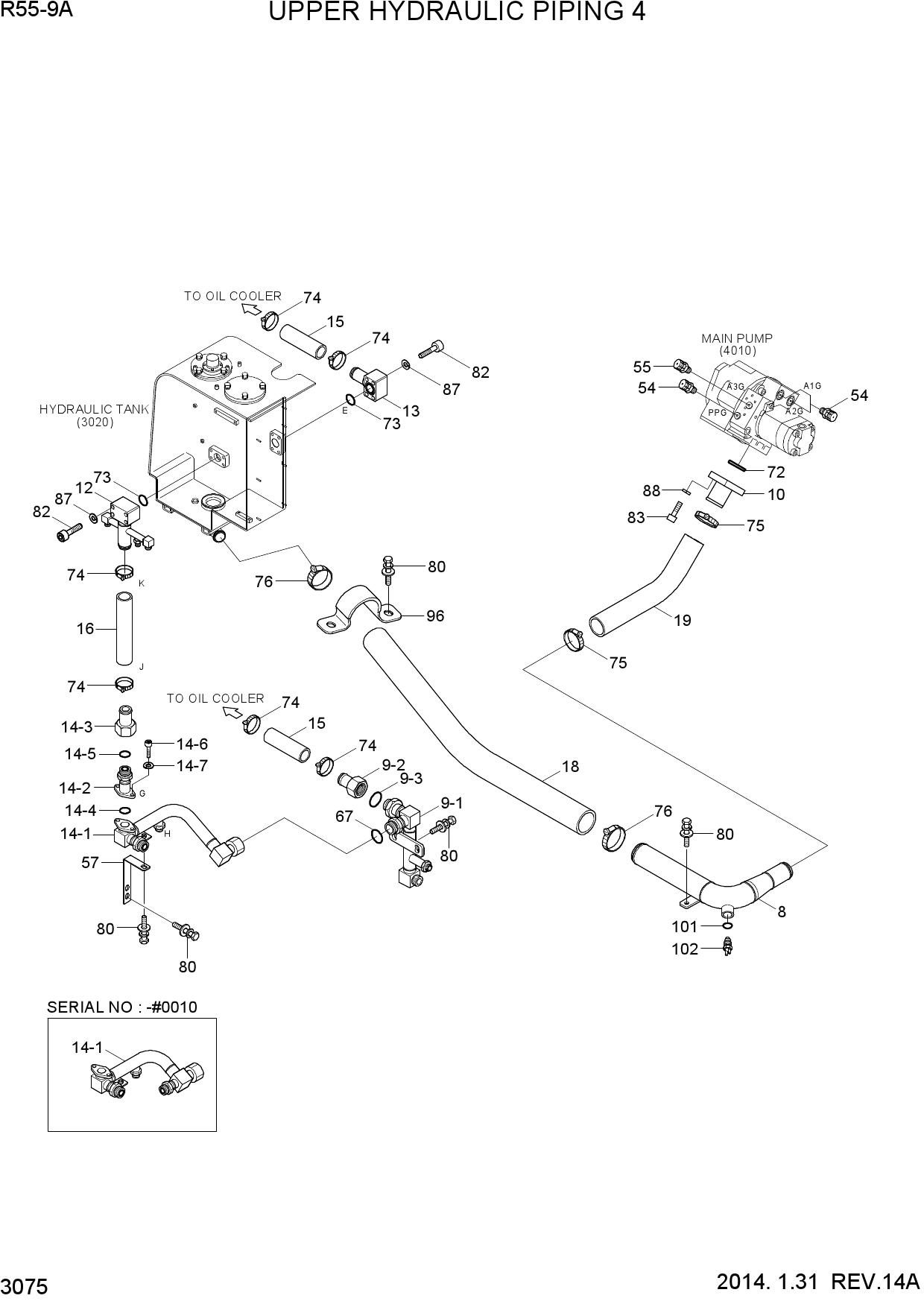

  UPPER HYDRAULIC PIPING 4

  Открыть схему
•

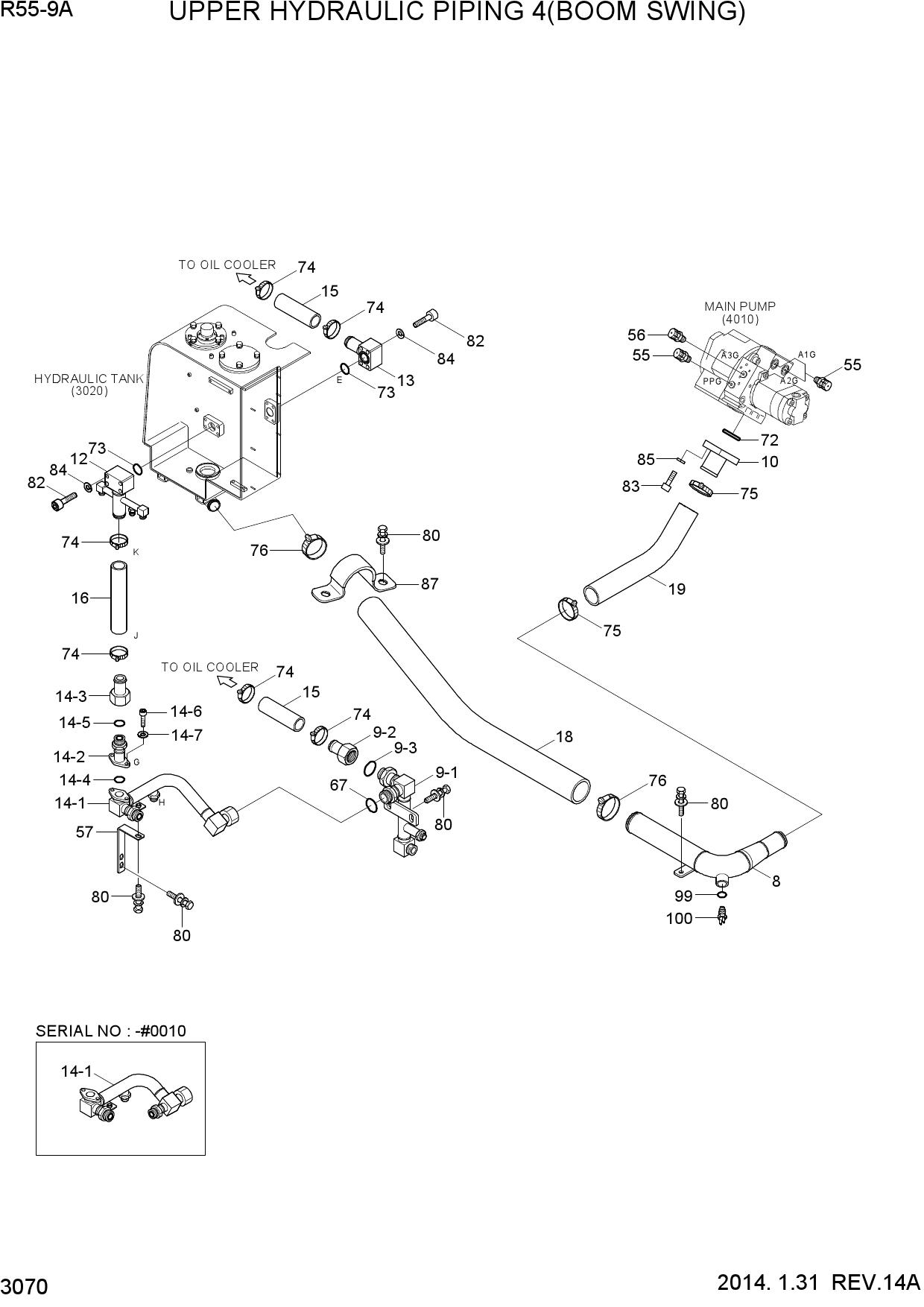

  UPPER HYDRAULIC PIPING 4(BOOM SWING)

  Открыть схему
•

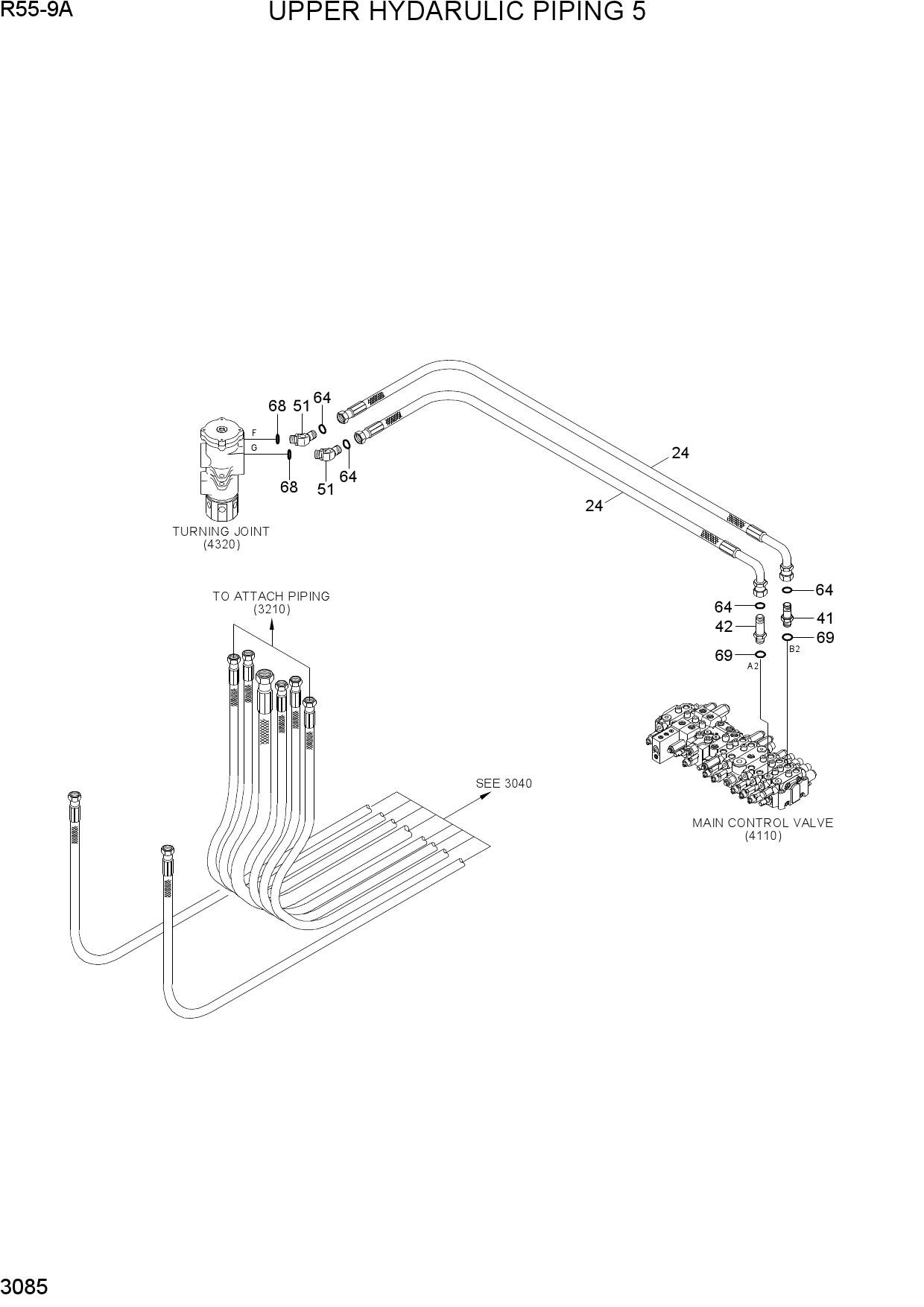

  UPPER HYDRAULIC PIPING 5

  Открыть схему
•

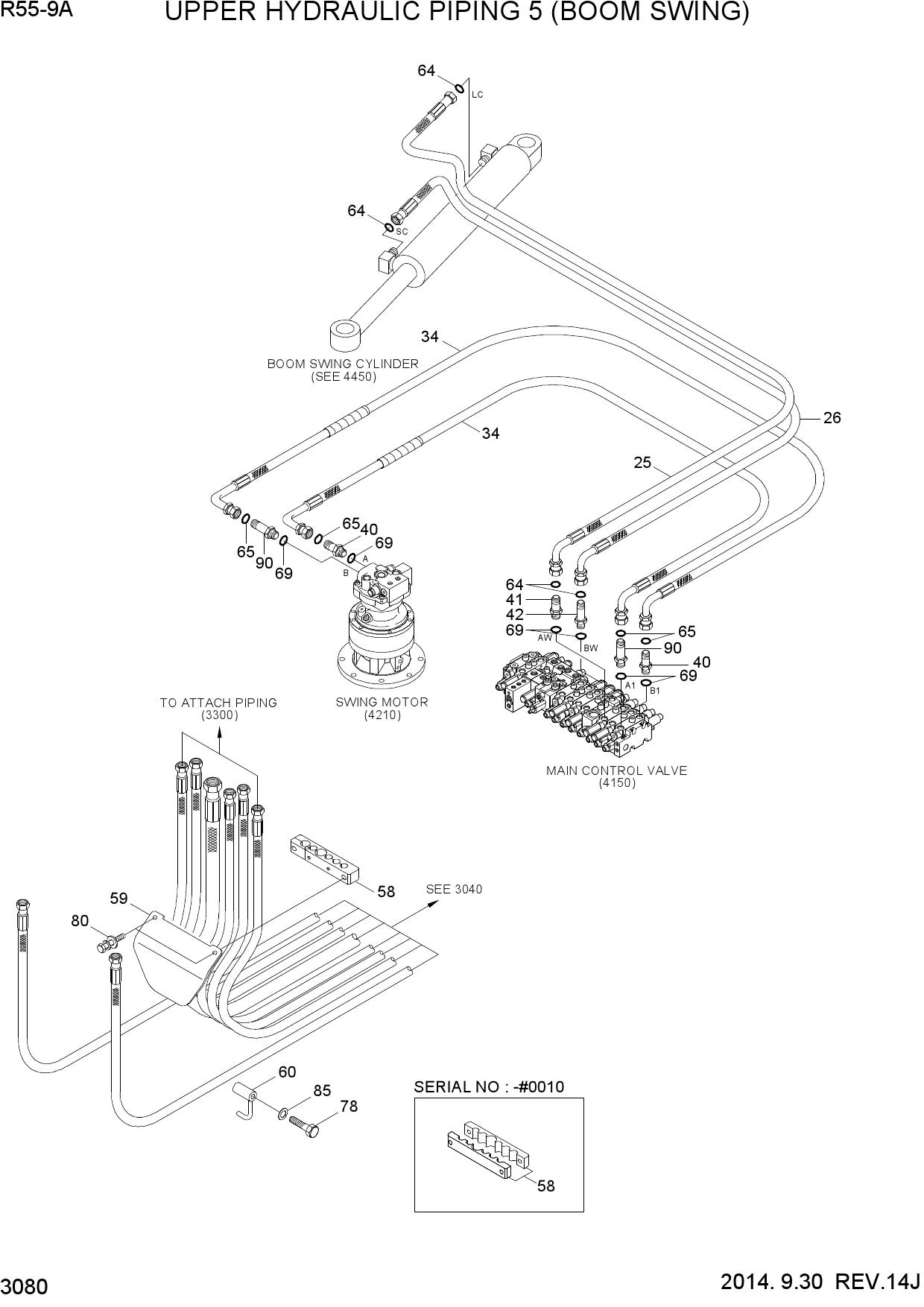

  UPPER HYDRAULIC PIPING 5 (BOOM SWING)

  Открыть схему
