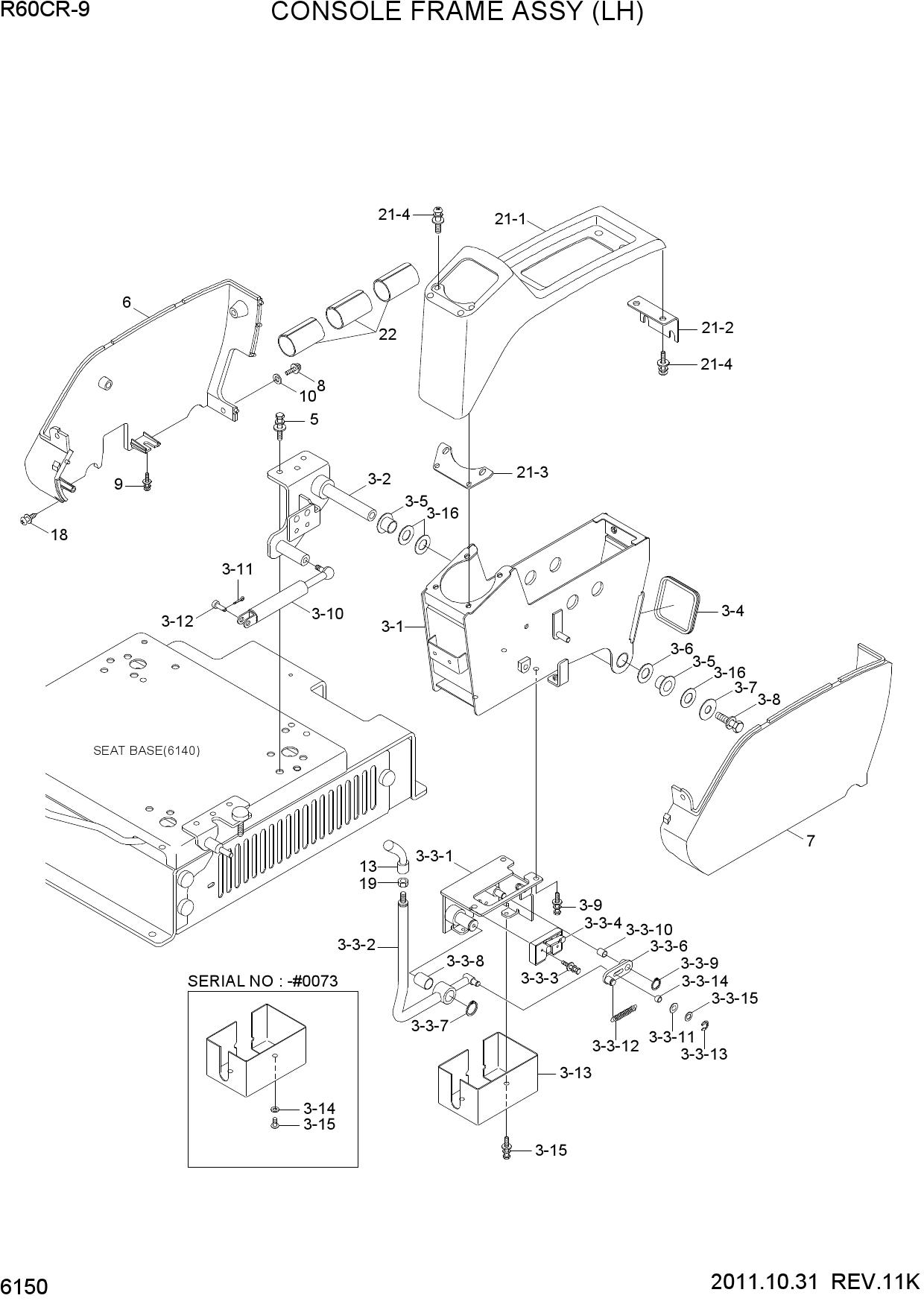

CONSOLE FRAME ASSY (LH)

CONSOLE FRAME ASSY (LH)

CONSOLE FRAME ASSY (LH)

1 72M9-23670

  • 72M9-23670 - FRAME ASSY-CONSOLE
  • LH
  • Поз.: 3

2 71M9-22232

  • 71M9-22232 - FRAME WA-CONSOLE
  • LH
  • Поз.: 3-1

3 72M9-23720

  • 72M9-23720 - BRACKET WA-CONSOLE
  • RR
  • Поз.: 3-2

4 71M9-22512

  • 71M9-22512 - TILT ASSY
  • Поз.: 3-3

5 71M9-22522

  • 71M9-22522 - BRACKET WA-TILT
  • Поз.: 3-3-1

6 71M9-22552

  • 71M9-22552 - LEVER WA-SAFETY
  • Поз.: 3-3-2

7 S035-062026

  • S035-062026 - BOLT-W/WASHER
  • Поз.: 3-3-3

8 71M8-20570

  • 71M8-20570 - LATCH-TILT
  • Поз.: 3-3-4

9 71M8-20651

  • 71M8-20651 - LINK-SAFETY LEVER
  • Поз.: 3-3-6

10 S601-020004

  • S601-020004 - RING-RETAINING
  • Поз.: 3-3-7

11 S731-020025

  • S731-020025 - BUSHING-DU
  • Поз.: 3-3-8

12 S601-010002

  • S601-010002 - RING-RETAINING
  • Поз.: 3-3-9

13 S731-010012

  • S731-010012 - BUSHING-DU
  • Поз.: 3-3-10

14 71M8-21430

  • 71M8-21430 - SHIM
  • Поз.: 3-3-11

15 71N6-21610

  • 71N6-21610 - SPRING
  • Поз.: 3-3-12

16 P560-040002

  • P560-040002 - RING-E/SNAP
  • Поз.: 3-3-13

17 71M8-21420

  • 71M8-21420 - ROLLER
  • Поз.: 3-3-14

18 S403-08200B

  • S403-08200B - WASHER-PLAIN
  • Поз.: 3-3-15

19 71Q6-21420

  • 71Q6-21420 - GROMMET
  • Поз.: 3-4

20 S731-020020

  • S731-020020 - BUSHING-DU
  • Поз.: 3-5

21 71Q6-22631

  • 71Q6-22631 - SHIM(1.0T)-CONSOLE
  • Поз.: 3-6

22 71Q6-23700

  • 71Q6-23700 - SHIM(2.0T)-ROUND
  • Поз.: 3-7

23 S037-102016

  • S037-102016 - BOLT-W/WASHER
  • Поз.: 3-8

24 S035-081526

  • S035-081526 - BOLT-W/WASHER
  • Поз.: 3-9

25 71Q4-20050

  • 71Q4-20050 - SPRING-GAS
  • Поз.: 3-10

26 S461-160252

  • S461-160252 - PIN-SPLIT
  • Поз.: 3-11

27 S491-080252

  • S491-080252 - PIN-CLEVIS
  • Поз.: 3-12

28 71M9-22932

  • 71M9-22932 - COVER
  • Поз.: 3-13

29 S403-06200B

  • S403-06200B - WASHER-PLAIN
  • Поз.: 3-14

30 S161-060106

  • S161-060106 - SCREW-CROSS R/ROUND
  • Поз.: 3-15

31 S035-061526

  • S035-061526 - BOLT-W/WASHER
  • Поз.: 3-15

32 71Q6-23080

  • 71Q6-23080 - SHIM(1.0T)-CONSOLE
  • Поз.: 3-16

33 S035-082526

  • S035-082526 - BOLT-W/WASHER
  • Поз.: 5

34 71M9-21021

  • 71M9-21021 - CONSOLE LOW-RH
  • Поз.: 6

35 71M9-21011

  • 71M9-21011 - CONSOLE LOW-LH
  • Поз.: 7

36 S002-06010B

  • S002-06010B - SCREW-TRUS HEAD
  • Поз.: 8

37 S002-06015B

  • S002-06015B - SCREW-TRUS HEAD
  • Поз.: 9

38 S403-06500B

  • S403-06500B - WASHER-PLAIN
  • Поз.: 10

39 71M8-20750

  • 71M8-20750 - KNOB-SAFETY LEVER
  • Поз.: 13

40 S205-08100B

  • S205-08100B - NUT-HEX
  • Поз.: 19

41 S151-040156

  • S151-040156 - SCREW-TAPPING
  • Поз.: 18

42 71M9-21241

  • 71M9-21241 - CONSOLE ASSY-UP
  • LH
  • Поз.: 21

43 71M9-21261

  • 71M9-21261 - COVER-CONSOLE UP
  • LH
  • Поз.: 21-1

44 71M9-21290

  • 71M9-21290 - BRACKET
  • Поз.: 21-2

45 71M9-22471

  • 71M9-22471 - BRACKET
  • Поз.: 21-3

46 S002-06010B

  • S002-06010B - SCREW-TRUS HEAD
  • Поз.: 21-4

47 71M9-25400

  • 71M9-25400 - PROTECTOR
  • Поз.: 22
