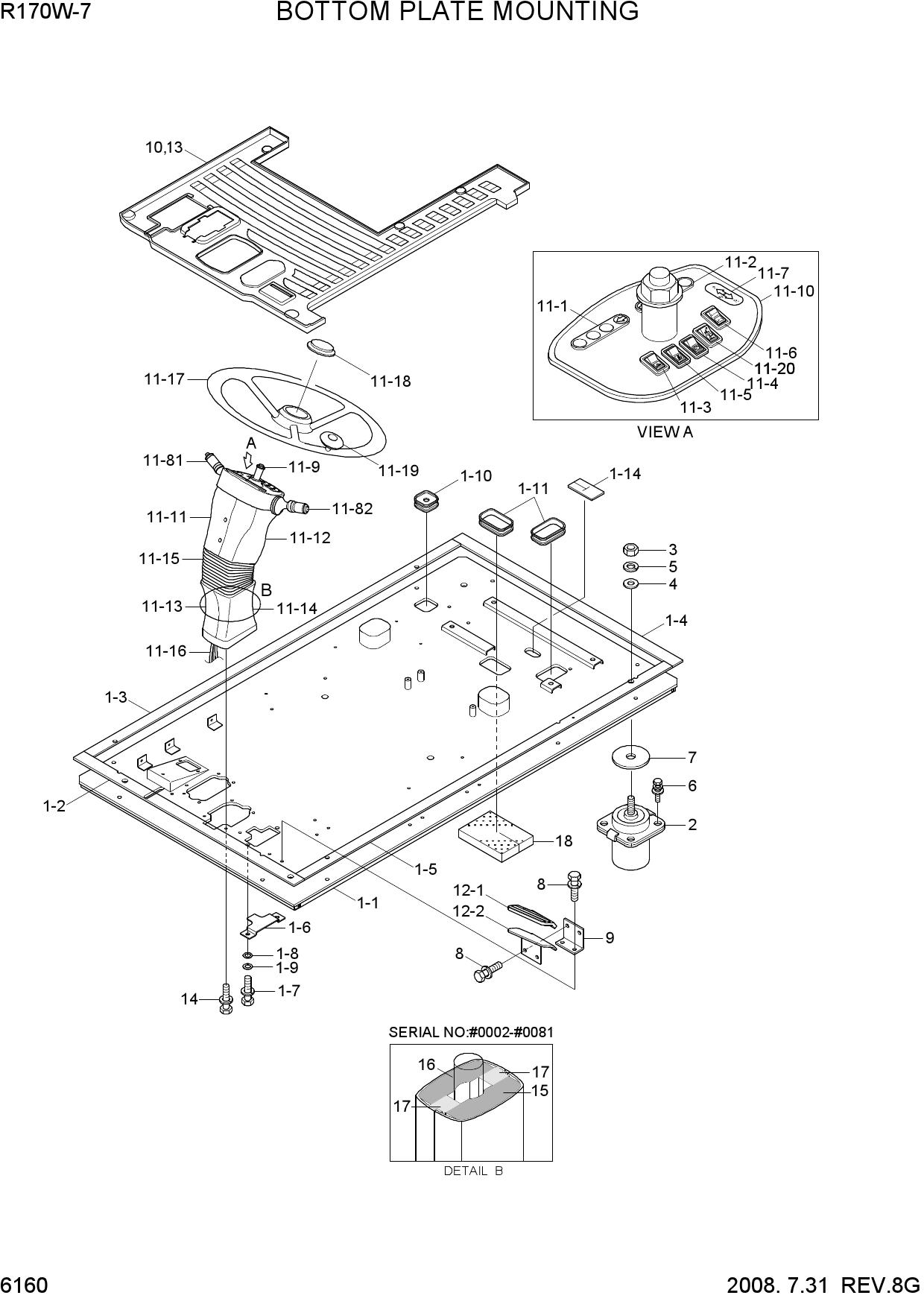

BOTTOM PLATE MOUNTING

BOTTOM PLATE MOUNTING

BOTTOM PLATE MOUNTING

1 71N6-15001

  • 71N6-15001 - BOTTOM PLATE ASSY
  • Поз.: 1

2 71N6-15010

  • 71N6-15010 - BOTTOM PLATE WA
  • Поз.: 1-1

3 71N6-11100

  • 71N6-11100 - PAD-RUBBER
  • Поз.: 1-2

4 71N6-11110

  • 71N6-11110 - PAD-RUBBER
  • Поз.: 1-3

5 71N6-11120

  • 71N6-11120 - PAD-RUBBER
  • Поз.: 1-4

6 71N6-11130

  • 71N6-11130 - PAD-RUBBER
  • Поз.: 1-5

7 71E9-10660

  • 71E9-10660 - COVER
  • Поз.: 1-6

8 S017-100156

  • S017-100156 - BOLT-HEX
  • Поз.: 1-7

9 S403-102006

  • S403-102006 - WASHER-PLAIN
  • Поз.: 1-8

10 S411-100006

  • S411-100006 - WASHER-SPRING
  • Поз.: 1-9

11 71E9-10630

  • 71E9-10630 - GROMMET
  • Поз.: 1-10

12 71E9-10640

  • 71E9-10640 - GROMMET
  • Поз.: 1-11

13 71N4-10940

  • 71N4-10940 - PAD-TRAVEL LINK
  • Поз.: 1-14

14 71N6-10300

  • 71N6-10300 - VISCOUS MOUNT
  • Поз.: 2

15 S207-161006

  • S207-161006 - NUT-HEX
  • Поз.: 3

16 S403-162006

  • S403-162006 - WASHER-PLAIN
  • Поз.: 4

17 S411-160006

  • S411-160006 - WASHER-SPRING
  • Поз.: 5

18 S037-103022

  • S037-103022 - BOLT-W/WASHER
  • Поз.: 6

19 71E9-10650

  • 71E9-10650 - WASHER-REBOUND
  • Поз.: 7

20 S037-102516

  • S037-102516 - BOLT-W/WASHER
  • Поз.: 8

21 71N6-10130

  • 71N6-10130 - BRACKET-FOOT REST
  • Поз.: 9

22 71N6-15030

  • 71N6-15030 - MAT-FLOOR
  • Поз.: 10

23 71N4-10230

  • 71N4-10230 - STEERING COLUMN ASSY
  • Поз.: 11

24 71N4-10231

  • 71N4-10231 - SREERING COLUMN ASSY
  • Поз.: 11

25 0002.0823

  • 0002.0823 - LIGHTS-WARNING
  • Поз.: 11-1

26 0002.0822

  • 0002.0822 - LIGHTS-WARNING
  • Поз.: 11-2

27 21N4-01210

  • 21N4-01210 - SWITCH-HARZARD
  • Поз.: 11-3

28 21N4-01220

  • 21N4-01220 - SWITCH-PARKING
  • Поз.: 11-4

29 21N4-01230

  • 21N4-01230 - SWITCH-RAMLOCK
  • Поз.: 11-5

30 0062.0047

  • 0062.0047 - CAP
  • Поз.: 11-6

31 21N4-01260

  • 21N4-01260 - SWITCH-WORK/TRAVEL
  • Поз.: 11-6

32 21N6-30140

  • 21N6-30140 - SW-4 OUTRIGGER RH
  • LH
  • Поз.: 11-6

33 0030.0219

  • 0030.0219 - LABEL
  • Поз.: 11-7

34 0034.0866

  • 0034.0866 - STEERING COLUMN SW
  • Поз.: 11-8

35 01.0704.0600

  • 01.0704.0600 - S/COLUMN SW-RH
  • Поз.: 11-81

36 01.0652.0500

  • 01.0652.0500 - S/COLUMN SW-LH
  • Поз.: 11-82

37 0052.1221

  • 0052.1221 - DASH BOARD
  • Поз.: 11-10

38 0052.1222

  • 0052.1222 - COVER-LH
  • UP
  • Поз.: 11-11

39 0052.1223

  • 0052.1223 - COVER-RH
  • UP
  • Поз.: 11-12

40 0052.1224

  • 0052.1224 - COVER-LH
  • LOW
  • Поз.: 11-13

41 0052.1225

  • 0052.1225 - COVER-RH
  • LOW
  • Поз.: 11-14

42 0046.0130

  • 0046.0130 - BELLOW-RUBBER
  • Поз.: 11-15

43 HY04.C501

  • HY04.C501 - HARNESS
  • Поз.: 11-16

44 0032.0293

  • 0032.0293 - STEERING WHEEL
  • Поз.: 11-17

45 0047.0064

  • 0047.0064 - CAP-CENTER
  • Поз.: 11-18

46 0034.0869

  • 0034.0869 - KNOB
  • Поз.: 11-19

47 21N4-01250

  • 21N4-01250 - SW-OUTRIGGER/DOZER
  • Поз.: 11-20

48 21N4-01240

  • 21N4-01240 - SW-4 OUTRIGGER
  • Поз.: 11-20

49 21N4-01270

  • 21N4-01270 - SW-DOZER/OUTRIGGER
  • Поз.: 11-20

50 21N6-30090

  • 21N6-30090 - SW-4 OUTRIGGER FR
  • RR
  • Поз.: 11-20

51 21N4-10460

  • 21N4-10460 - SWITCH-DOZZER&DOZZER
  • Поз.: 11-20

52 71N6-10310

  • 71N6-10310 - FOOT REST ASSY-LH
  • Поз.: 12

53 71N6-10161

  • 71N6-10161 - RUBBER-FOOT REST
  • Поз.: 12-1

54 71N6-10150

  • 71N6-10150 - BRACKET-FOOT REST
  • Поз.: 12-2

55 71N6-15040

  • 71N6-15040 - MAT-FLOOR
  • Поз.: 13

56 S037-102516

  • S037-102516 - BOLT-W/WASHER
  • Поз.: 14

57 71N4-10910

  • 71N4-10910 - SPONGE-COLUMN(LH)
  • Поз.: 15

58 71N4-10920

  • 71N4-10920 - SPONGE-COLUMN(RH)
  • Поз.: 16

59 71N4-10930

  • 71N4-10930 - SPONGE-COLUMN(MID)
  • Поз.: 17

60 71N4-10970

  • 71N4-10970 - SPONGE-INSULATION
  • Поз.: 18
