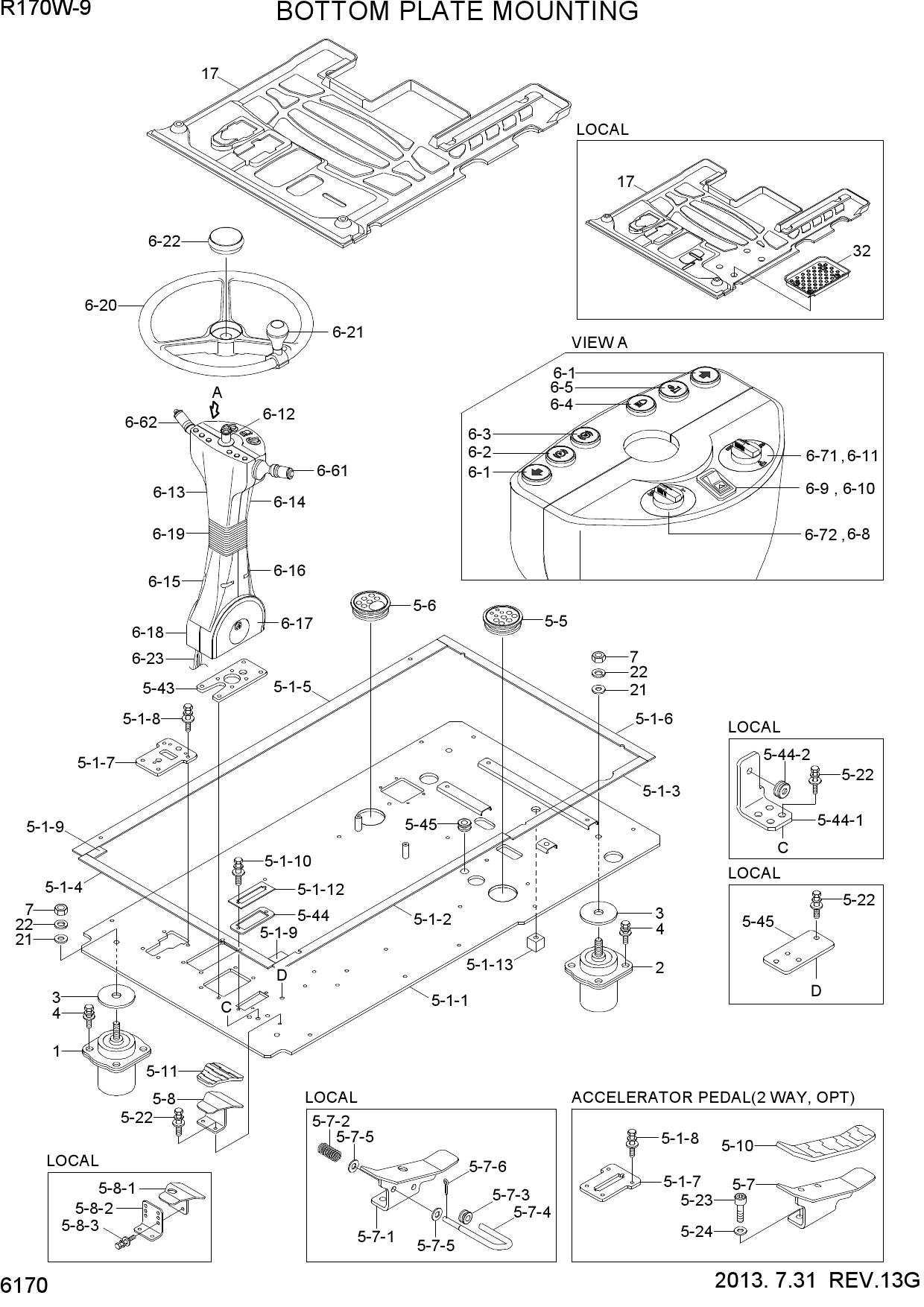

BOTTOM PLATE MOUNTING

BOTTOM PLATE MOUNTING

BOTTOM PLATE MOUNTING

1 71Q6-22730

  • 71Q6-22730 - VISCOUS MOUNT
  • Поз.: 1

2 71Q6-22820

  • 71Q6-22820 - VISCOUS MOUNT
  • Поз.: 2

3 71E9-10650-DA

  • 71E9-10650-DA - WASHER
  • Поз.: 3

4 S037-103026

  • S037-103026 - BOLT-W/WASHER
  • Поз.: 4

5 71Q4-10200

  • 71Q4-10200 - BOTTOM PLATE ASSY
  • Поз.: 5-1

6 71Q4-10201

  • 71Q4-10201 - BOTTOM PLATE ASSY
  • Поз.: 5-1

7 71Q4-10210

  • 71Q4-10210 - BOTTOM PLATE WA
  • Поз.: 5-1-1

8 71Q6-10120

  • 71Q6-10120 - PAD-RUBBER
  • Поз.: 5-1-2

9 71Q6-10130

  • 71Q6-10130 - PAD-RUBBER
  • Поз.: 5-1-3

10 71Q6-10140

  • 71Q6-10140 - PAD-RUBBER
  • Поз.: 5-1-4

11 71Q6-10150

  • 71Q6-10150 - PAD-RUBBER
  • Поз.: 5-1-5

12 71Q6-10160

  • 71Q6-10160 - PAD-RUBBER
  • Поз.: 5-1-6

13 71Q4-10300

  • 71Q4-10300 - PLATE WA
  • Поз.: 5-1-7

14 71Q4-10290

  • 71Q4-10290 - PLATE WA
  • Поз.: 5-1-7

15 S035-082526

  • S035-082526 - BOLT-W/WASHER
  • Поз.: 5-1-8

16 71Q6-22780

  • 71Q6-22780 - PAD-RUBBER
  • Поз.: 5-1-9

17 S037-102026

  • S037-102026 - BOLT-W/WASHER
  • Поз.: 5-1-10

18 71Q6-10300

  • 71Q6-10300 - PAD-RUBBER
  • Поз.: 5-1-12

19 71Q6-10310

  • 71Q6-10310 - SPONGE
  • Поз.: 5-1-13

20 71Q6-20990

  • 71Q6-20990 - GROMMET-PILOT HOSE
  • Поз.: 5-5

21 71Q6-22960

  • 71Q6-22960 - GROMMET-RH
  • Поз.: 5-6

22 71Q4-20561

  • 71Q4-20561 - PEDAL WA-LH
  • Поз.: 5-7

23 71Q4-20561

  • 71Q4-20561 - PEDAL WA-LH
  • Поз.: 5-7-1

24 71Q4-20610

  • 71Q4-20610 - SPRING
  • Поз.: 5-7-2

25 S681-100800

  • S681-100800 - GROMMET
  • Поз.: 5-7-3

26 71Q4-20600

  • 71Q4-20600 - BAR
  • Поз.: 5-7-4

27 S403-08200B

  • S403-08200B - WASHER-PLAIN
  • Поз.: 5-7-5

28 S461-250202

  • S461-250202 - PIN-SPLIT
  • Поз.: 5-7-6

29 71Q6-20530

  • 71Q6-20530 - FOOT REST WA-LH
  • Поз.: 5-8

30 71Q4-23370

  • 71Q4-23370 - BRACKET
  • Поз.: 5-8-1

31 71Q4-23390

  • 71Q4-23390 - FOOT REST WA
  • Поз.: 5-8-2

32 S035-082526

  • S035-082526 - BOLT-W/WASHER
  • Поз.: 5-8-3

33 71Q6-22740

  • 71Q6-22740 - RUBBER-PEDAL
  • Поз.: 5-10

34 71Q6-20670

  • 71Q6-20670 - RUBBER-FOOT REST
  • LH
  • Поз.: 5-11

35 S037-102526

  • S037-102526 - BOLT-W/WASHER
  • Поз.: 5-22

36 S037-102526

  • S037-102526 - BOLT-W/WASHER
  • Поз.: 5-22

37 S037-102026

  • S037-102026 - BOLT-W/WASHER
  • Поз.: 5-23

38 S403-10200B

  • S403-10200B - WASHER-PLAIN
  • Поз.: 5-24

39 71Q4-10180

  • 71Q4-10180 - ADAPTER
  • Поз.: 5-43

40 71Q6-22790

  • 71Q6-22790 - COVER-PLATE
  • Поз.: 5-44

41 71Q4-10320

  • 71Q4-10320 - BRACKET
  • Поз.: 5-441

42 S681-100800

  • S681-100800 - GROMMET
  • Поз.: 5-442

43 S661-301200

  • S661-301200 - CAP-RUBBER
  • Поз.: 5-45

44 71Q4-10240

  • 71Q4-10240 - PLATE WA
  • Поз.: 5-45

45 71Q4-10231

  • 71Q4-10231 - STEERING COLUMN ASSY
  • Поз.: 6

46 ZTAZ-00051

  • ZTAZ-00051 - SIGNAL-TURNING
  • Поз.: 6-1

47 ZTAZ-00052

  • ZTAZ-00052 - PILOT LAMP-PARKING
  • Поз.: 6-2

48 ZTAZ-00053

  • ZTAZ-00053 - PILOT LAMP-WORK
  • Поз.: 6-3

49 ZTAZ-00054

  • ZTAZ-00054 - PILOT LAMP-HIGH BEAM
  • Поз.: 6-4

50 ZTAZ-00055

  • ZTAZ-00055 - PILOT LAMP-RAM LOCK
  • Поз.: 6-5

51 ZTAZ-00072

  • ZTAZ-00072 - STEERING COLUMN SW-LH
  • Поз.: 6-61

52 ZTAZ-00073

  • ZTAZ-00073 - STEERING COLUMN SW-RH
  • Поз.: 6-62

53 ZTAZ-00057

  • ZTAZ-00057 - SWITCH-SELECT
  • Поз.: 6-71

54 ZTAZ-00057

  • ZTAZ-00057 - SWITCH-SELECT
  • Поз.: 6-72

55 ZTAZ-00058

  • ZTAZ-00058 - DECAL-PWT
  • Поз.: 6-8

56 ZTAZ-00059

  • ZTAZ-00059 - SWITCH-HAZARD
  • Поз.: 6-9

57 ZTAZ-00037

  • ZTAZ-00037 - DECAL-HAZARD
  • Поз.: 6-10

58 ZTAZ-00060

  • ZTAZ-00060 - DECAL-RAM LOCK
  • Поз.: 6-11

59 ZTAZ-00062

  • ZTAZ-00062 - COVER-FRONT UPPER
  • Поз.: 6-13

60 ZTAZ-00063

  • ZTAZ-00063 - COVER-REAR UPPER
  • Поз.: 6-14

61 ZTAZ-00064

  • ZTAZ-00064 - COVER-FRONT LOWER
  • Поз.: 6-15

62 ZTAZ-00065

  • ZTAZ-00065 - COVER-REAR LOWER
  • Поз.: 6-16

63 ZTAZ-00066

  • ZTAZ-00066 - PROTECTION-LEFT
  • Поз.: 6-17

64 ZTAZ-00067

  • ZTAZ-00067 - PROTECTION-RIGHT
  • Поз.: 6-18

65 ZTAZ-00068

  • ZTAZ-00068 - BELLOW-RUBBER
  • Поз.: 6-19

66 ZTAZ-00069

  • ZTAZ-00069 - WHEEL-STEERING
  • Поз.: 6-20

67 ZTAZ-00070

  • ZTAZ-00070 - KNOB
  • Поз.: 6-21

68 ZTAZ-00032

  • ZTAZ-00032 - CAP-CENTER
  • Поз.: 6-22

69 ZTAZ-00071

  • ZTAZ-00071 - HARNESS
  • Поз.: 6-23

70 S205-16100B

  • S205-16100B - NUT-HEX
  • Поз.: 7

71 71Q4-22360

  • 71Q4-22360 - MAT-FLOOR
  • Поз.: 17

72 71Q4-23010

  • 71Q4-23010 - MAT-FLOOR
  • Поз.: 17

73 71Q4-23020

  • 71Q4-23020 - MAT-FLOOR
  • Поз.: 17

74 71Q4-23030

  • 71Q4-23030 - MAT-FLOOR
  • Поз.: 17

75 71Q4-23041

  • 71Q4-23041 - MAT-FLOOR
  • Поз.: 17

76 71Q4-23081

  • 71Q4-23081 - MAT FLOOR
  • Поз.: 17

77 71Q4-23071

  • 71Q4-23071 - MAT-FLOOR
  • Поз.: 17

78 71Q4-23061

  • 71Q4-23061 - MAT FLOOR
  • Поз.: 17

79 S403-162006

  • S403-162006 - WASHER-PLAIN
  • Поз.: 21

80 S411-160006

  • S411-160006 - WASHER-SPRING
  • Поз.: 22

81 71Q6-23390

  • 71Q6-23390 - TRAY-RUBBER
  • Поз.: 32

82 71Q6-23392

  • 71Q6-23392 - TRAY-RUBBER
  • Поз.: 32
