Гидравлическая система — R200W-7 Hyundai

•

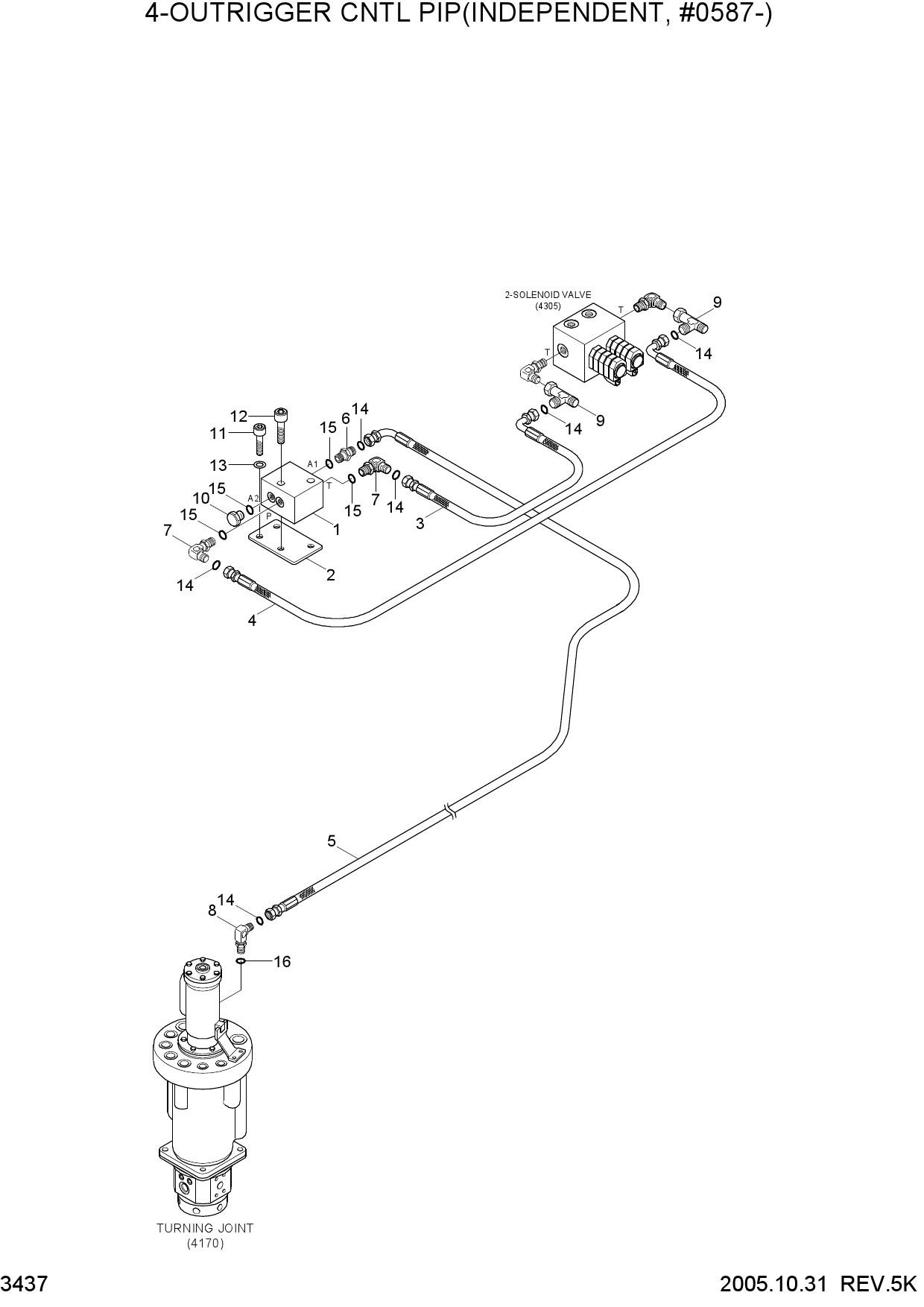

  4-OUTRIGGER CNTL PIP(INDEPENDENT,#0587-)

  Открыть схему
•

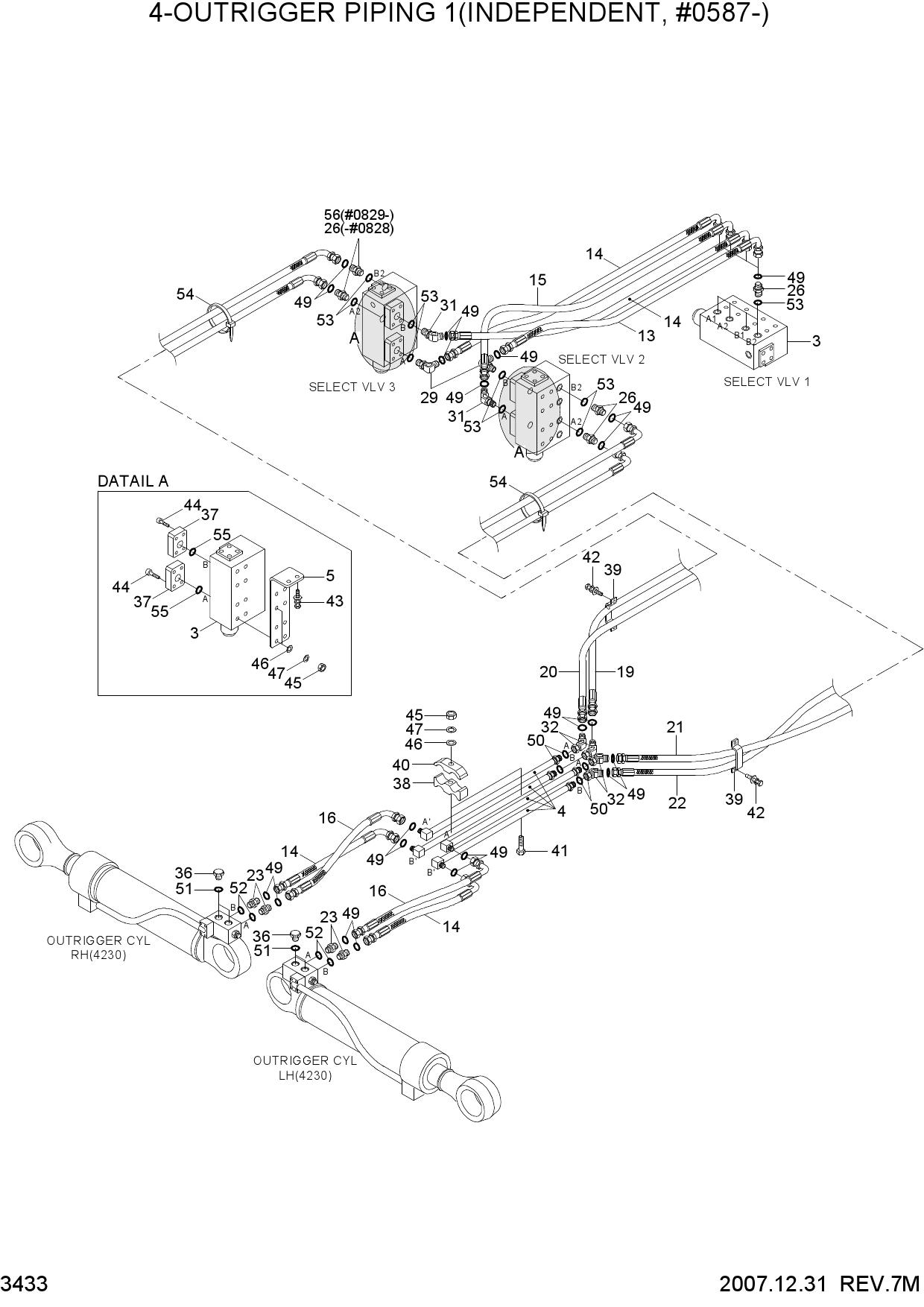

  4-OUTRIGGER PIPING 1(INDEPENDENT,#0587-)

  Открыть схему
•

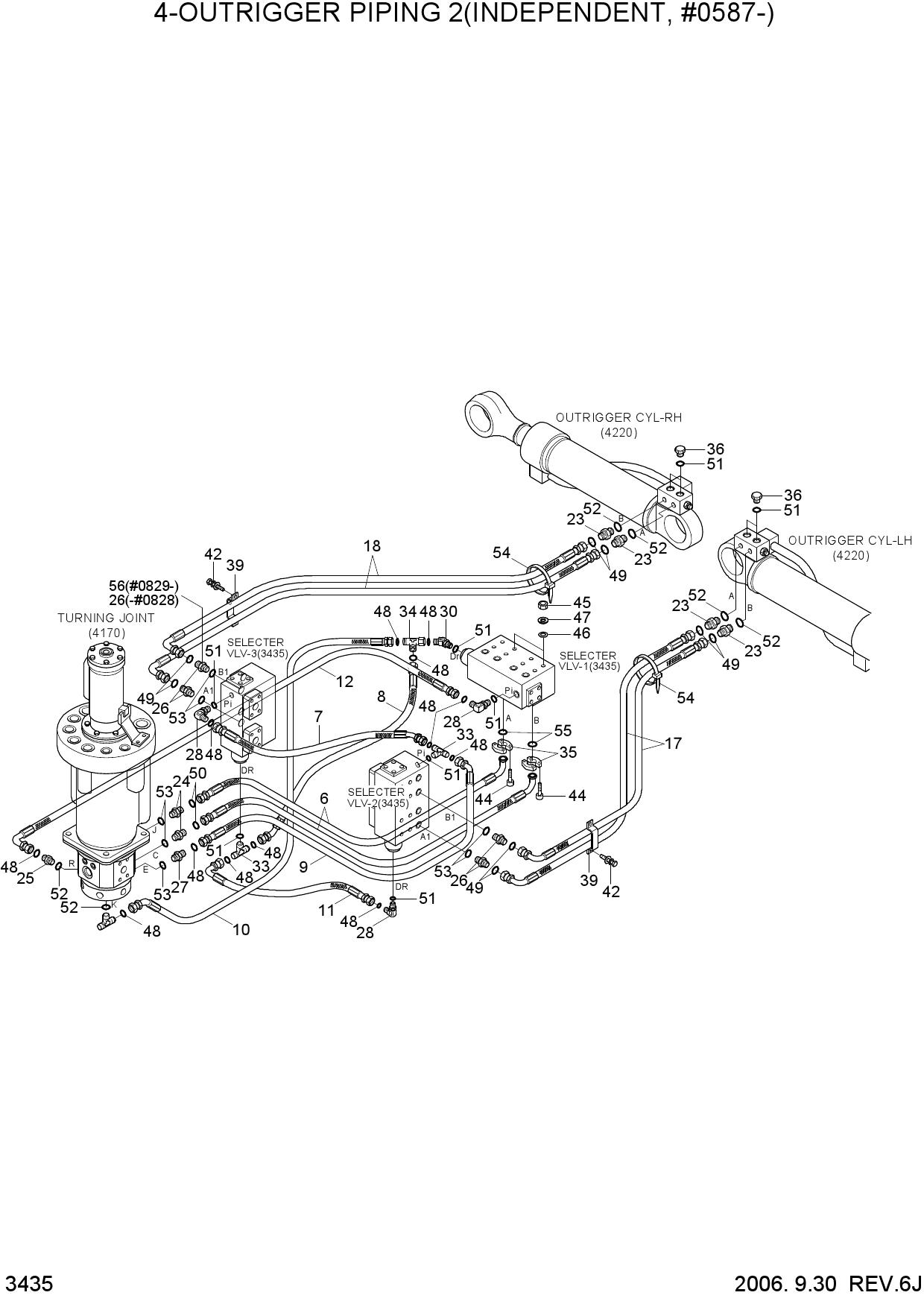

  4-OUTRIGGER PIPING 2(INDEPENDENT,#0587-)

  Открыть схему
•

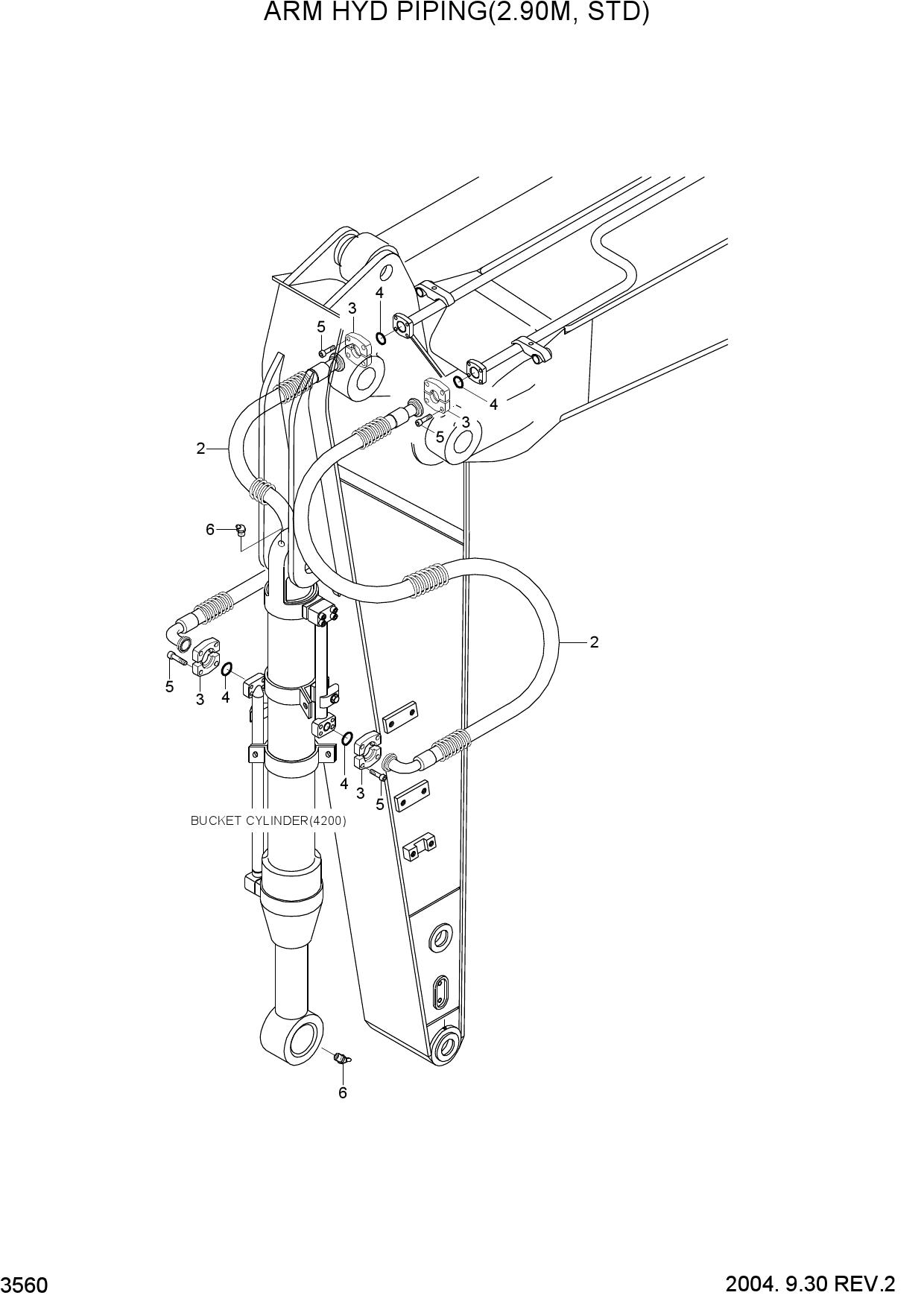

  ARM HYD PIPING(2.90M, STD)

  Открыть схему
•

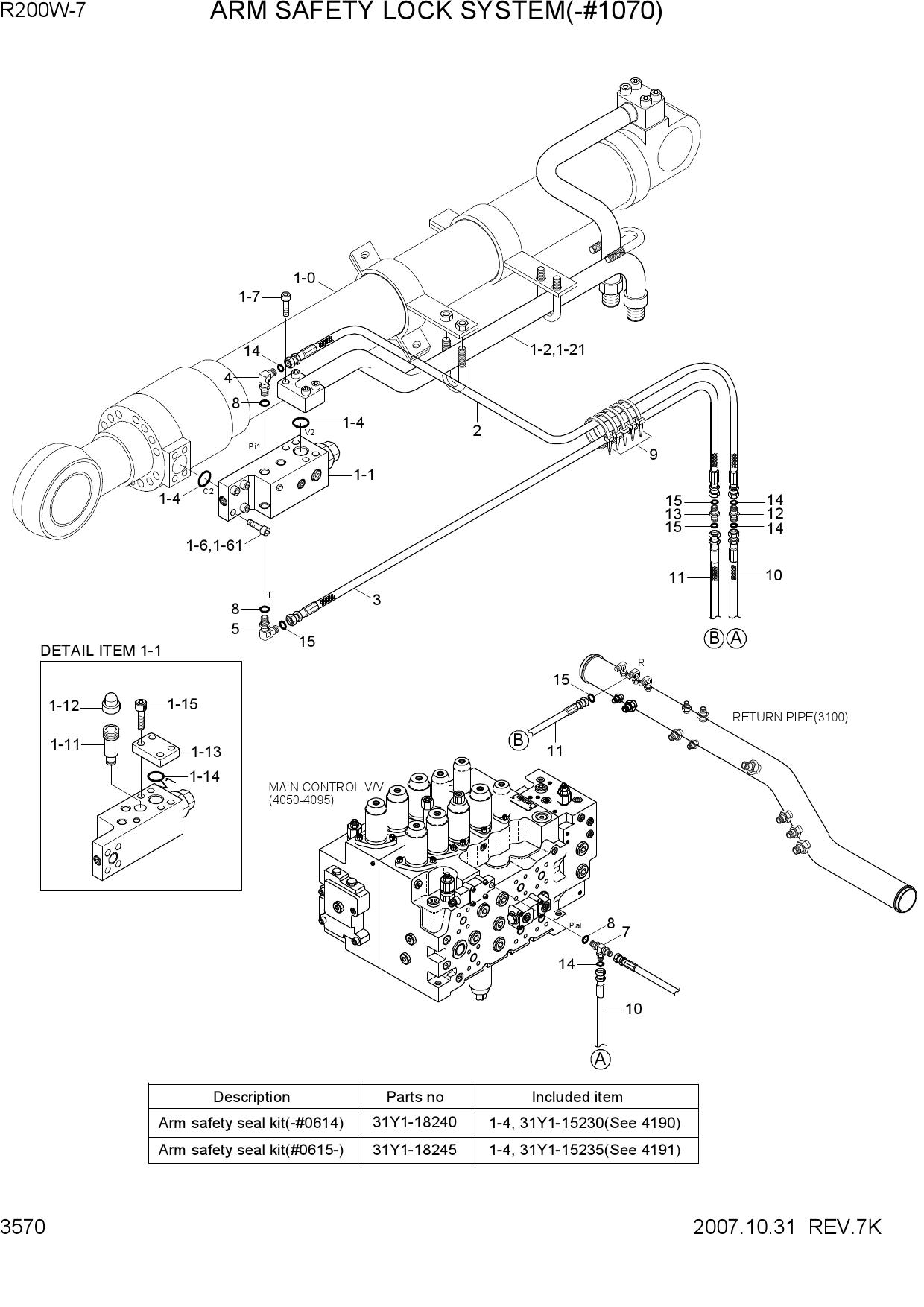

  ARM SAFETY LOCK SYSTEM(-#1070)

  Открыть схему
•

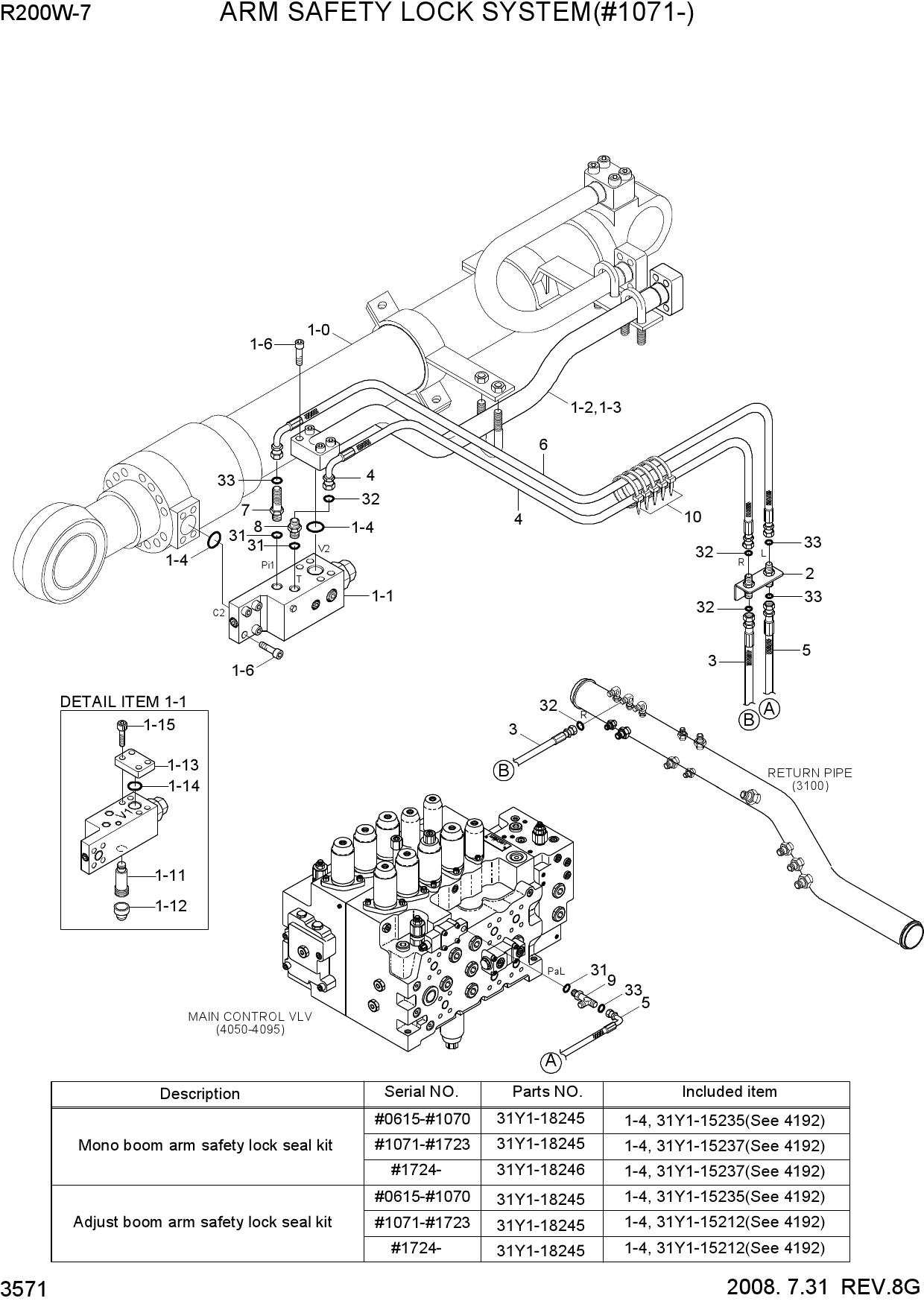

  ARM SAFETY LOCK SYSTEM(#1071-)

  Открыть схему
•

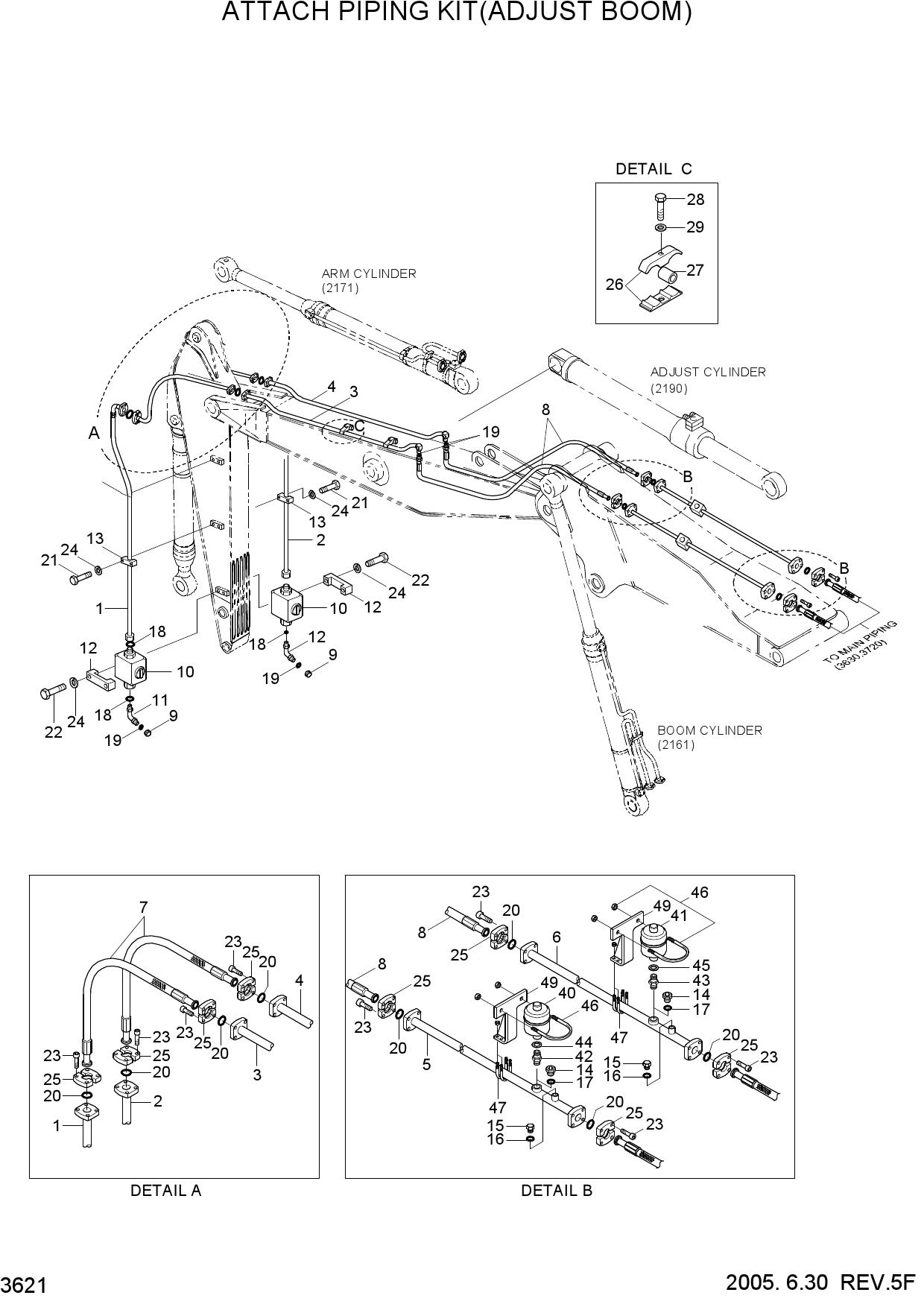

  ATTACH PIPING KIT(ADJUST BOOM)

  Открыть схему
•

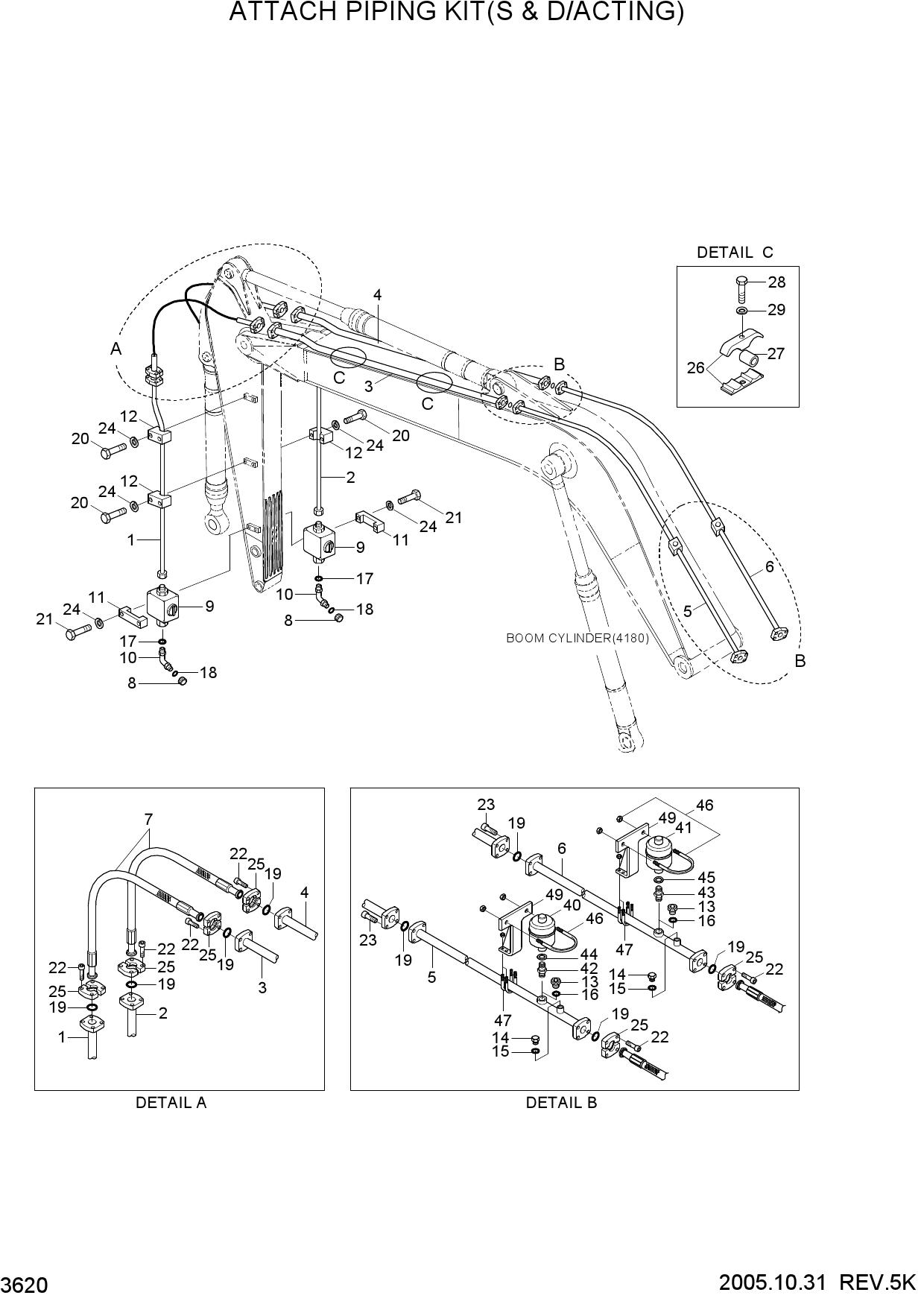

  ATTACH PIPING KIT(S & D/ACTING)

  Открыть схему
•

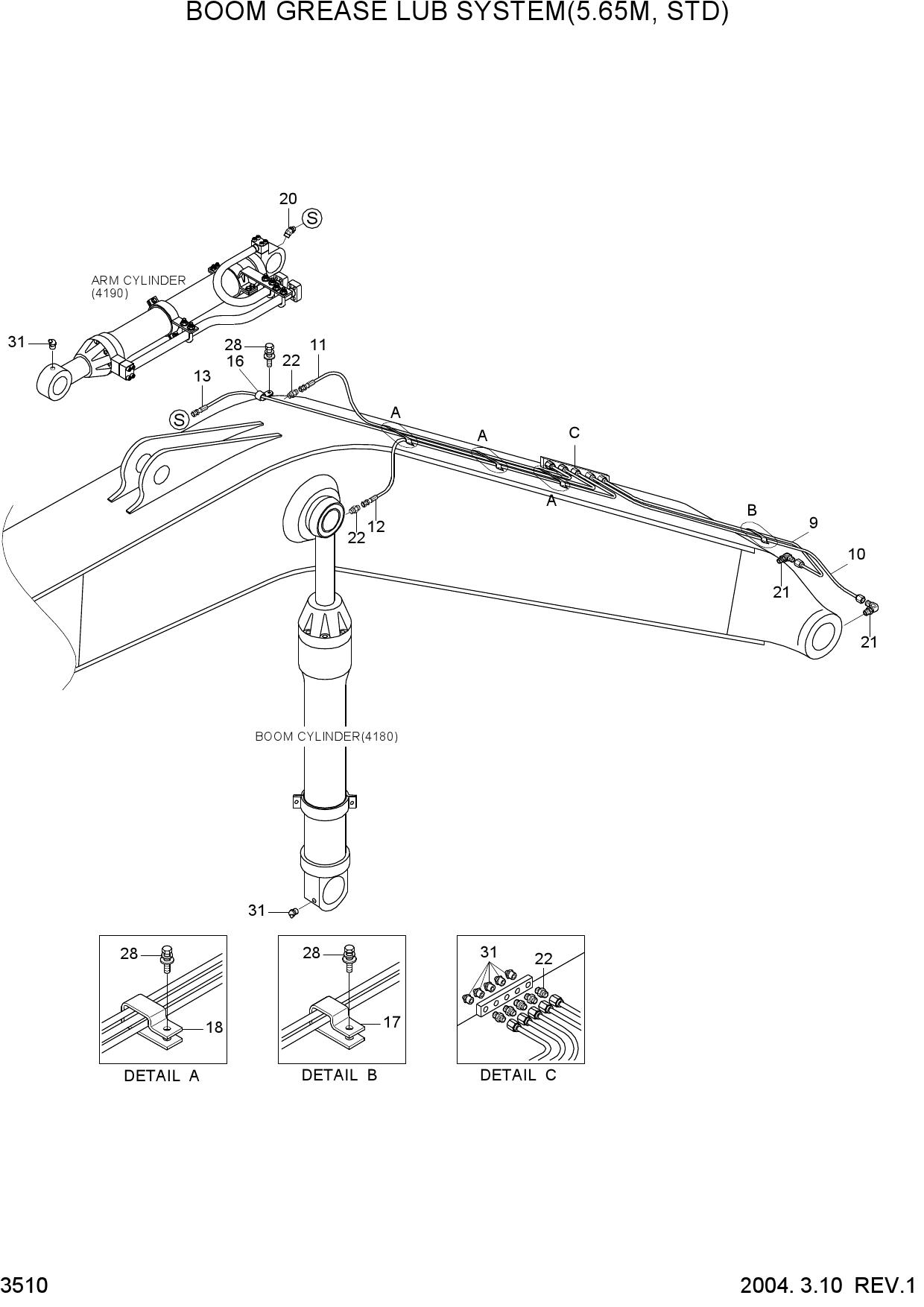

  BOOM GREASE LUB SYSTEM(5.65M,STD)

  Открыть схему
•

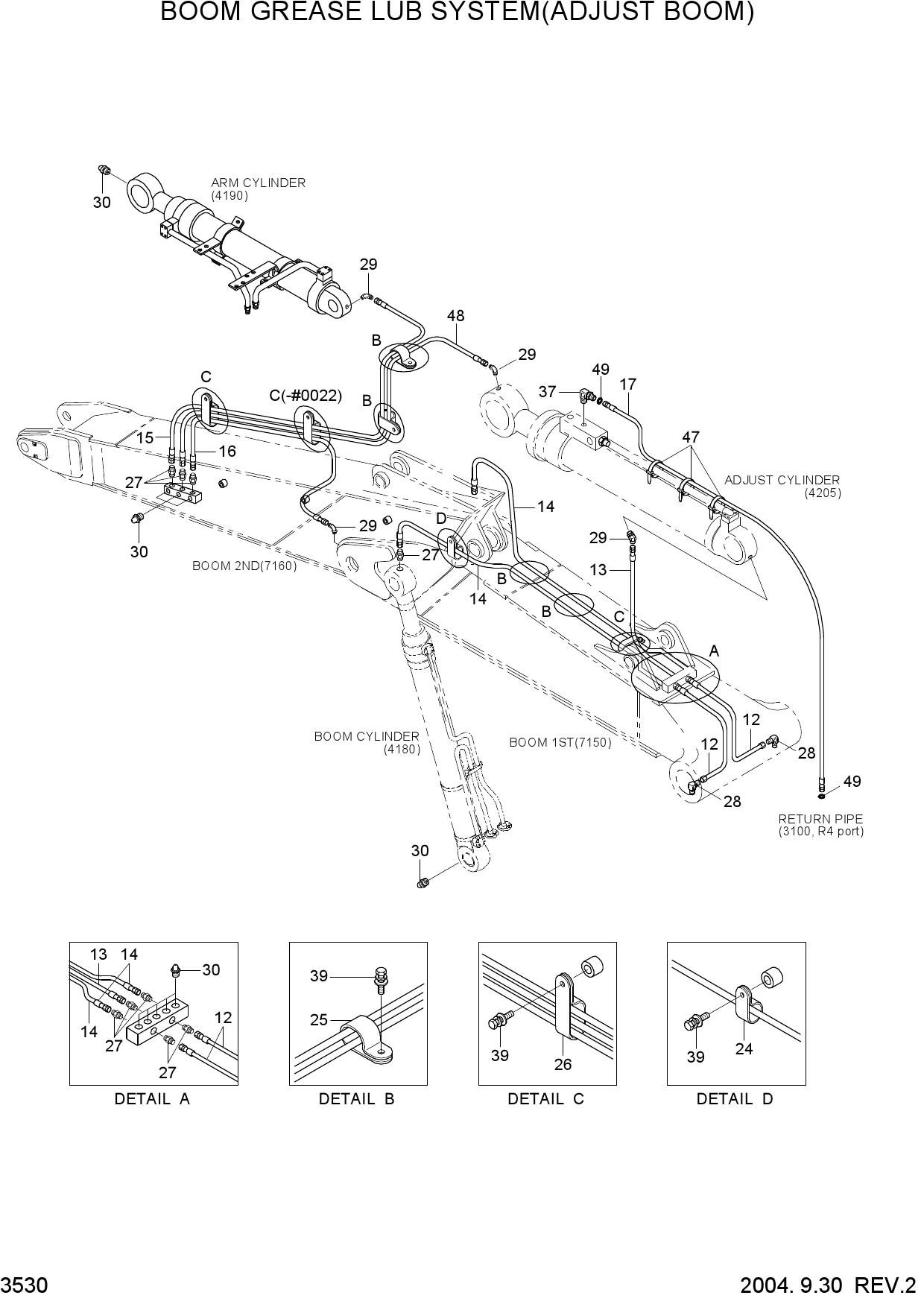

  BOOM GREASE LUB SYSTEM(ADJUST BOOM)

  Открыть схему
•

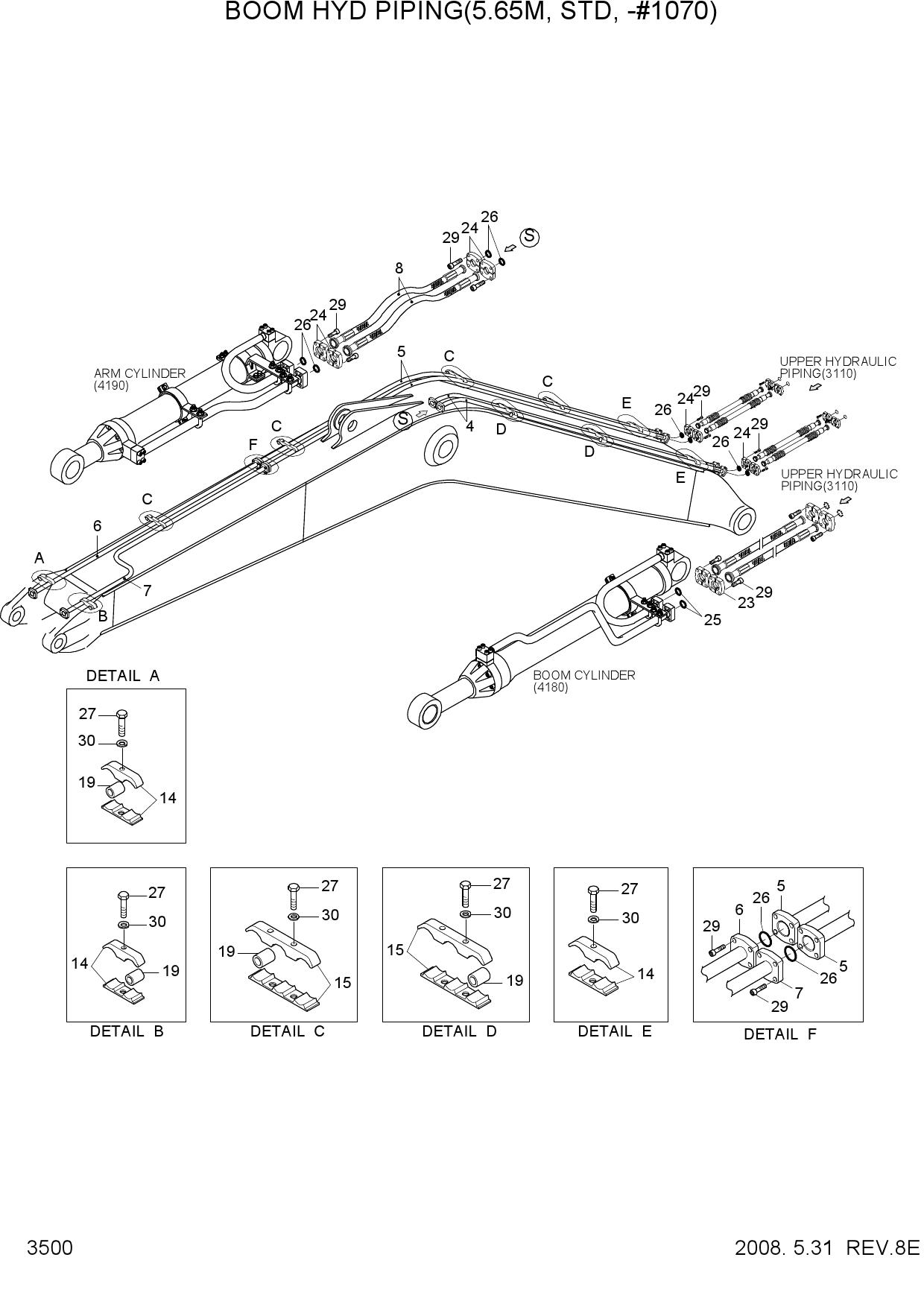

  BOOM HYD PIPING(5.65M, STD, -#1070)

  Открыть схему
•

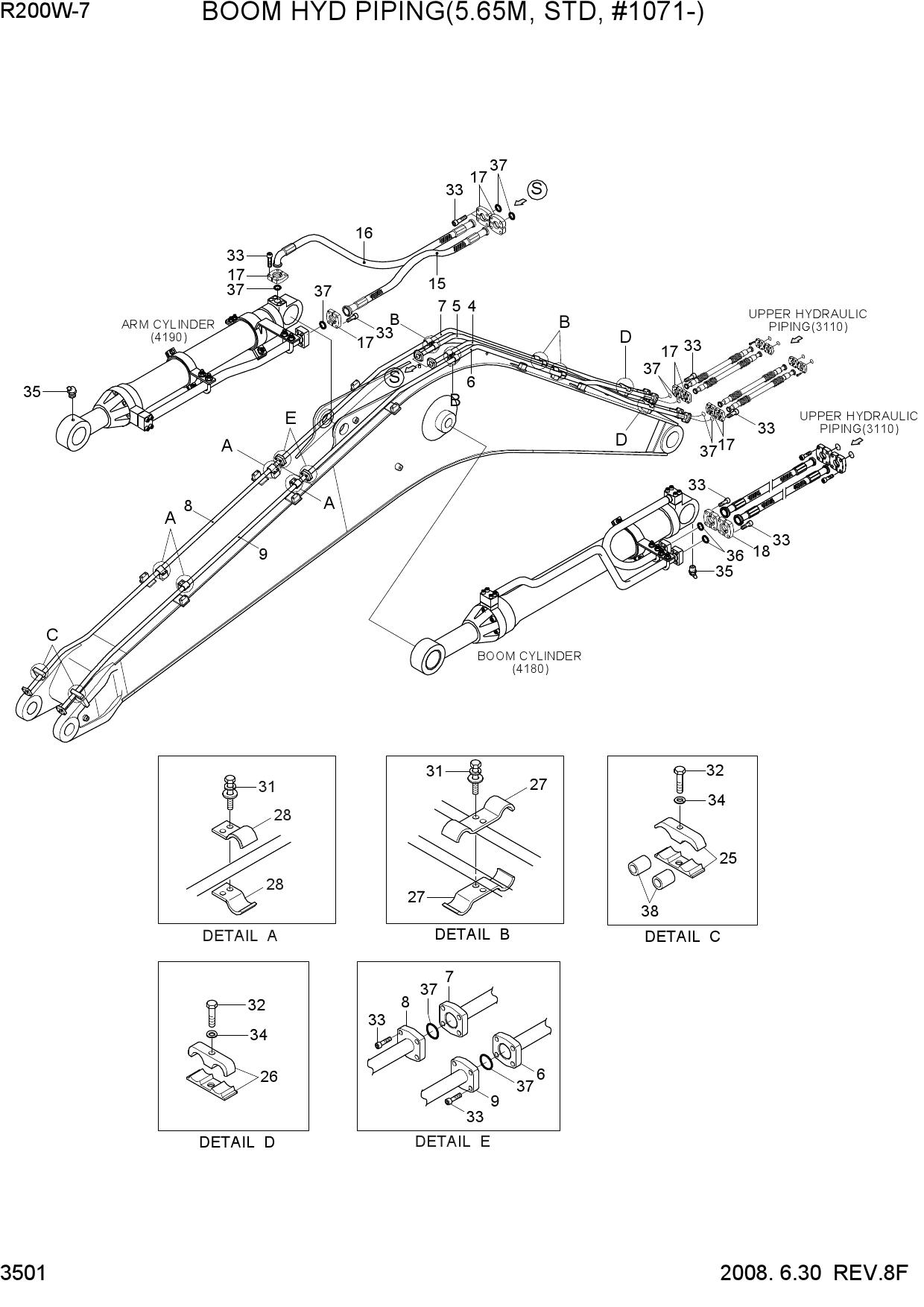

  BOOM HYD PIPING(5.65M, STD, #1071-)

  Открыть схему
•

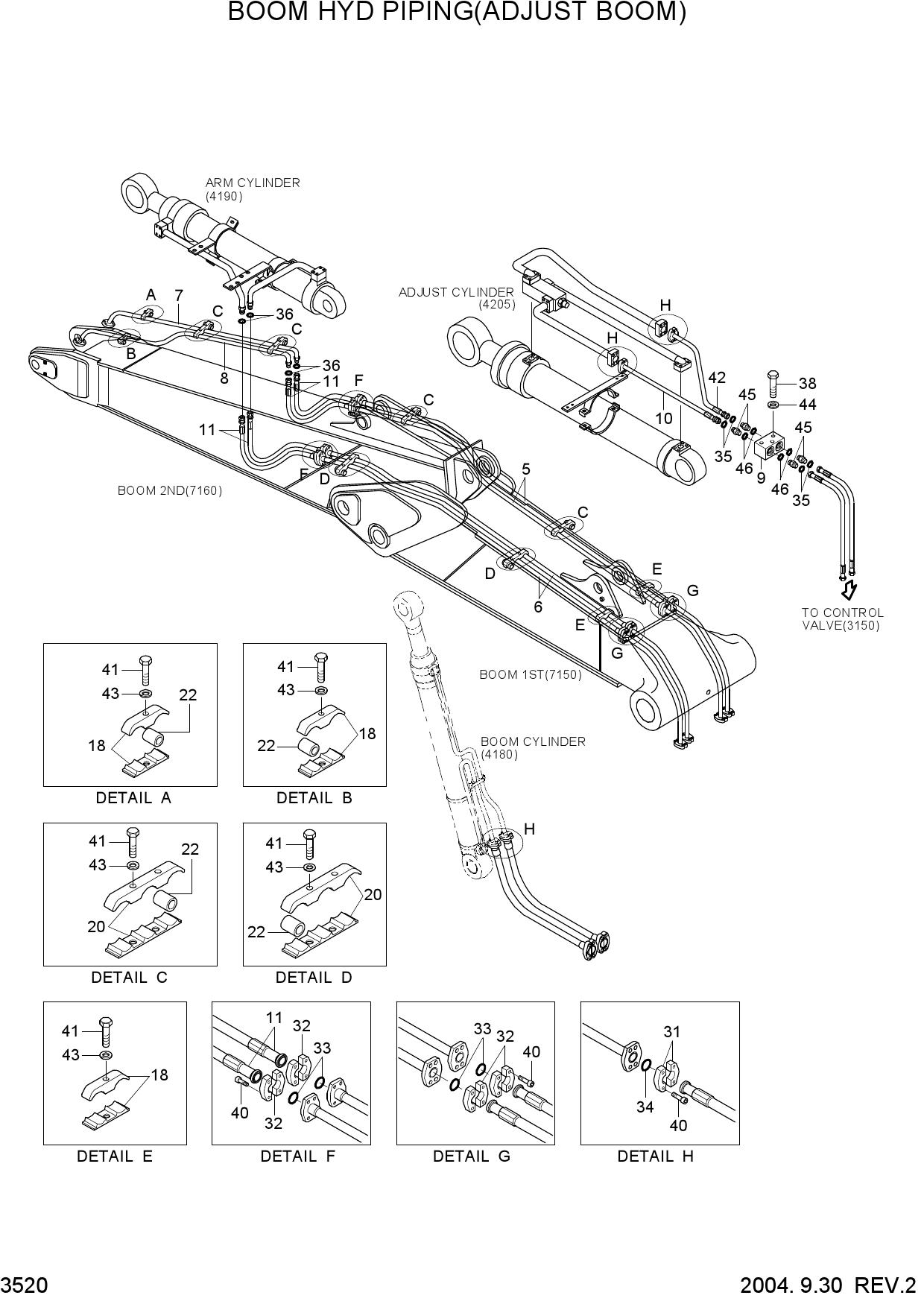

  BOOM HYD PIPING(ADJUST BOOM)

  Открыть схему
•

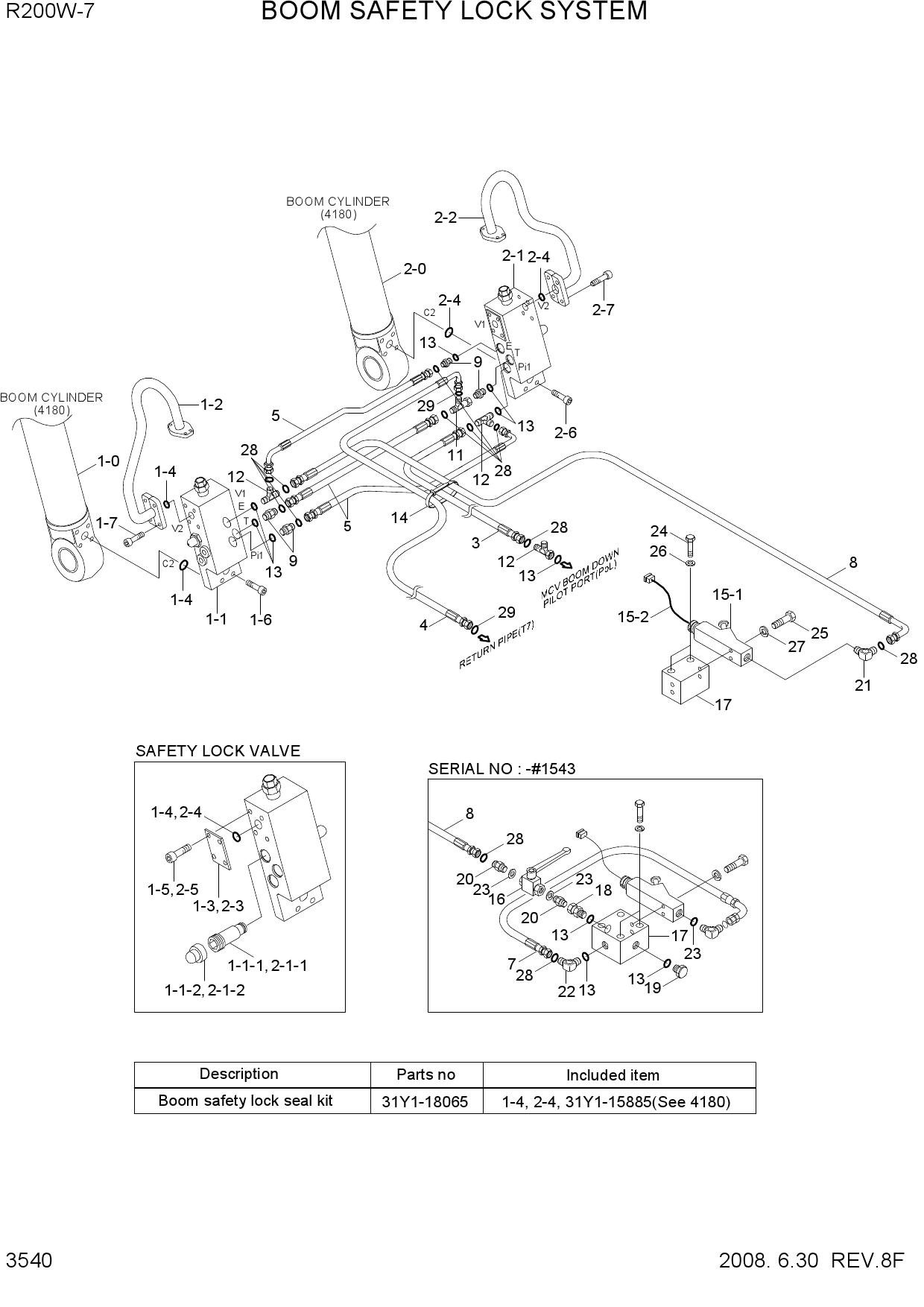

  BOOM SAFETY LOCK SYSTEM

  Открыть схему
•

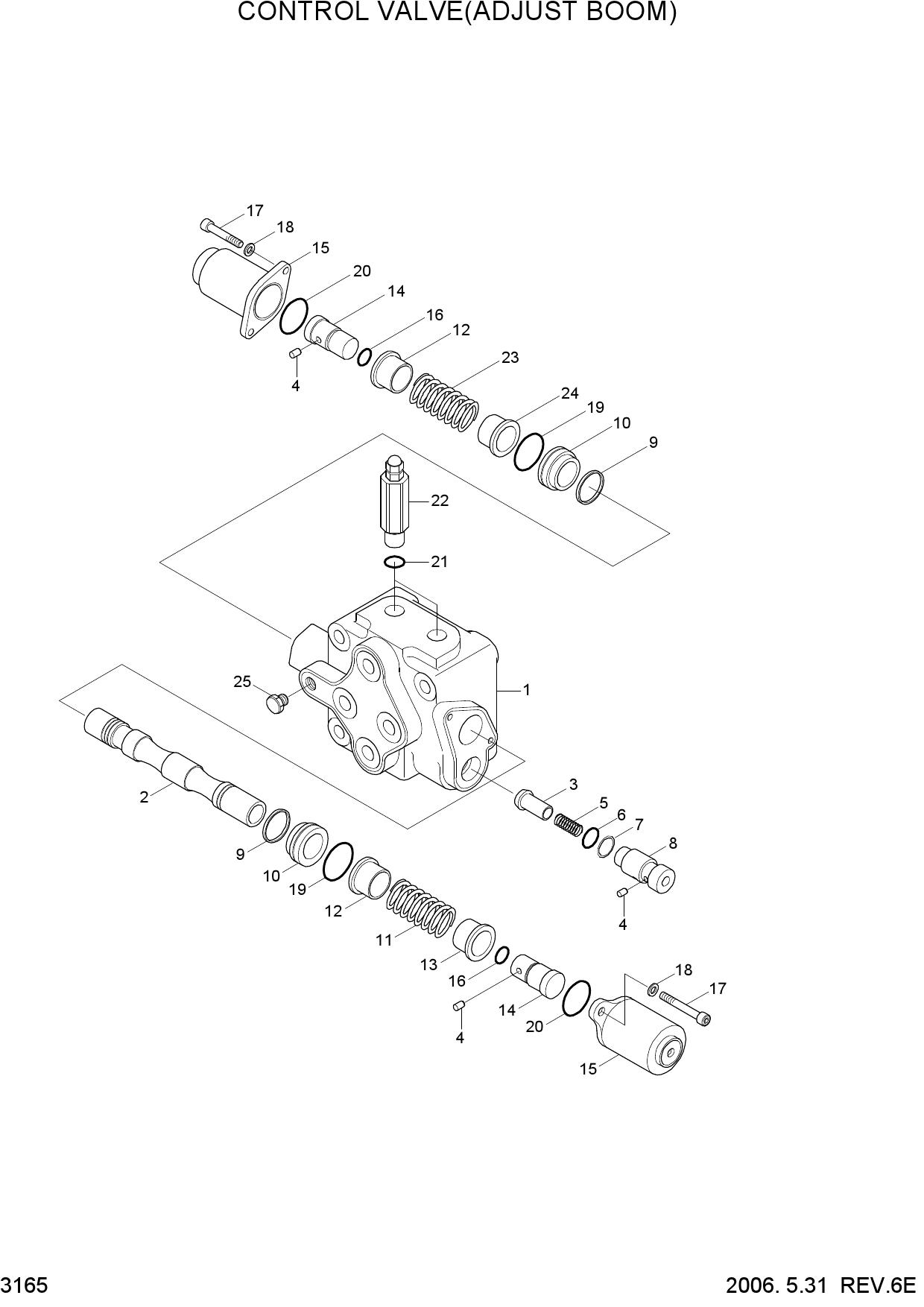

  CONTROL VALVE(ADJUST BOOM, #0136-)

  Открыть схему
•

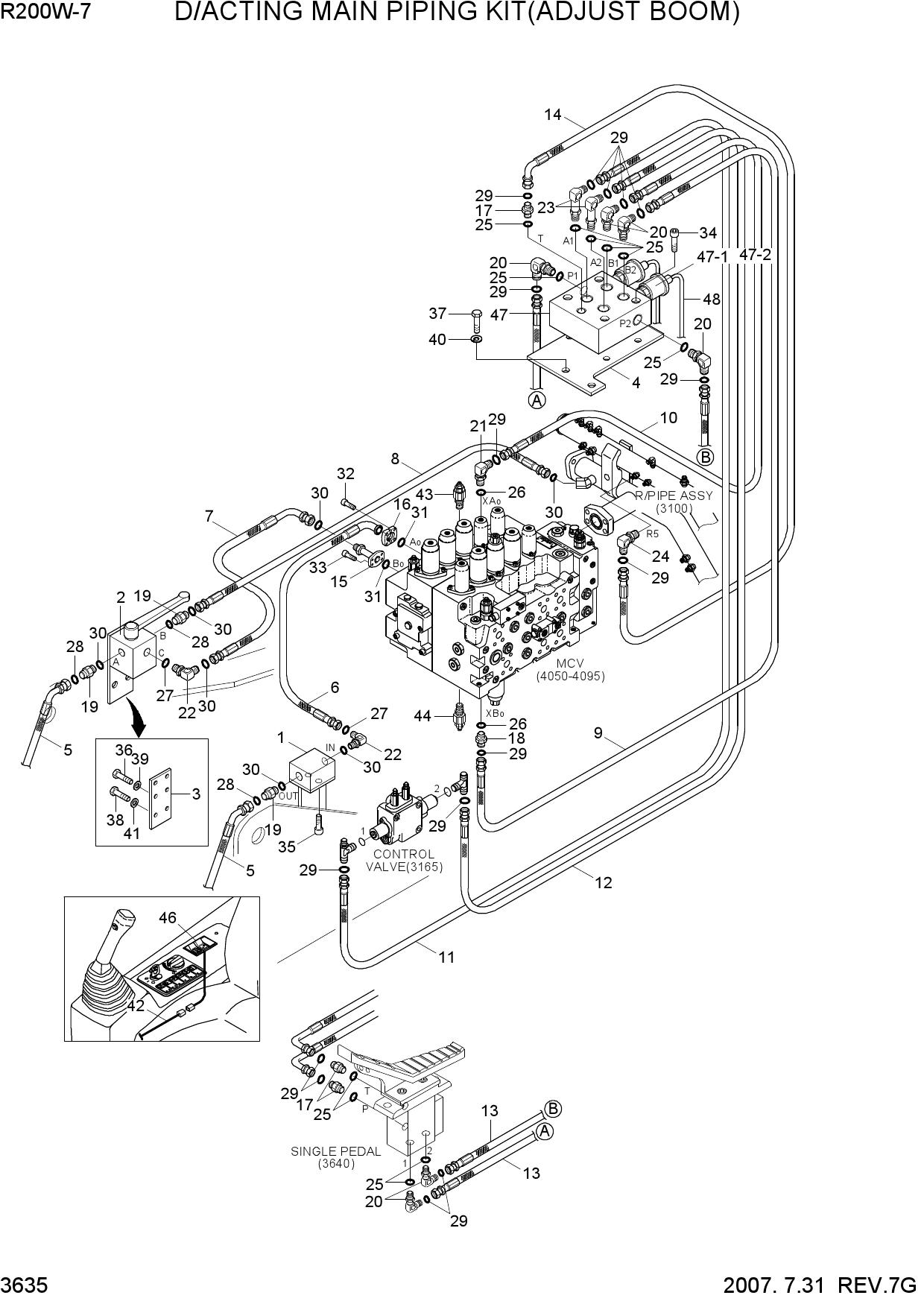

  D/ACTING MAIN PIPING KIT(ADJUST BOOM)

  Открыть схему
•

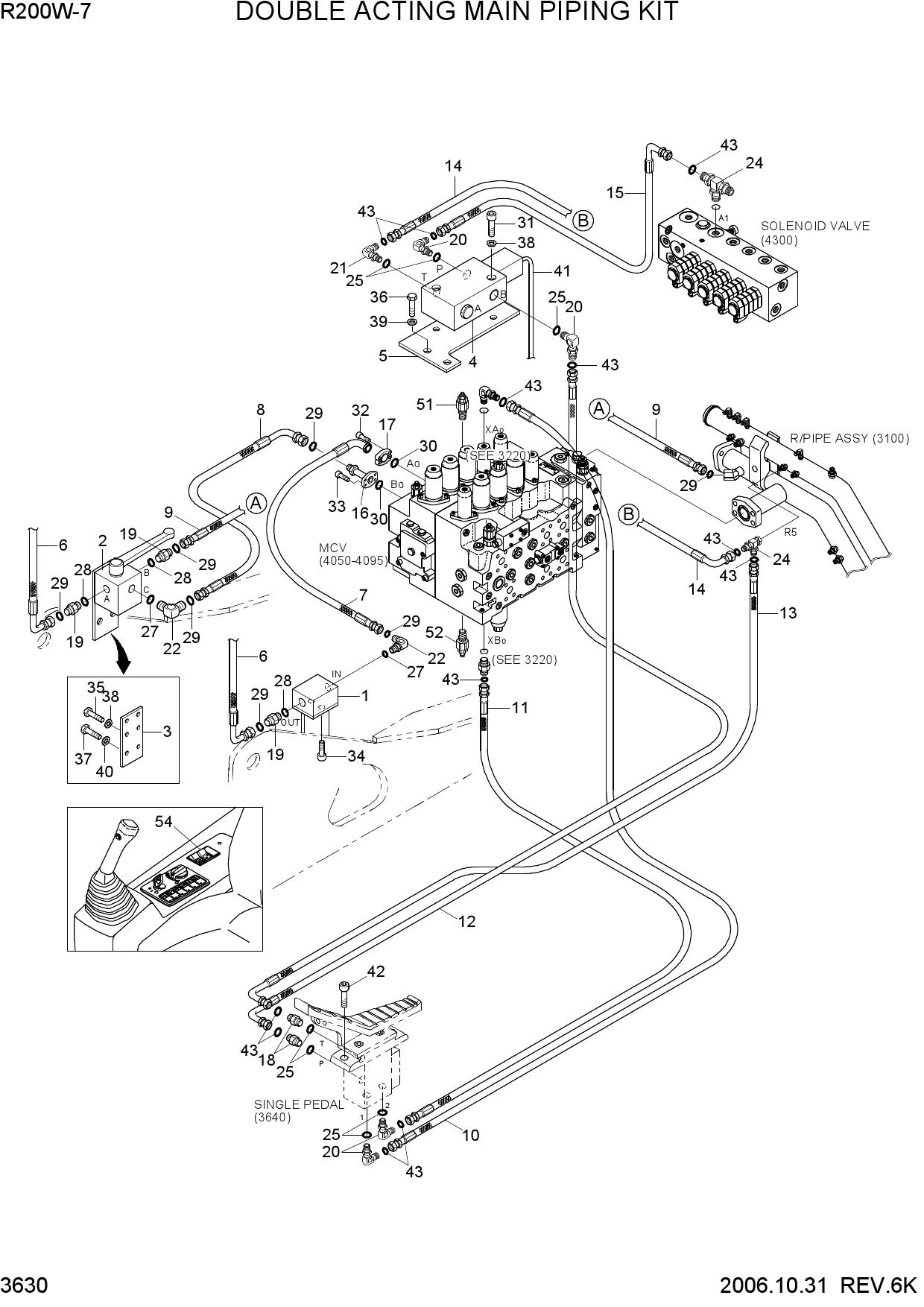

  DOUBLE ACTING MAIN PIPING KIT

  Открыть схему
•

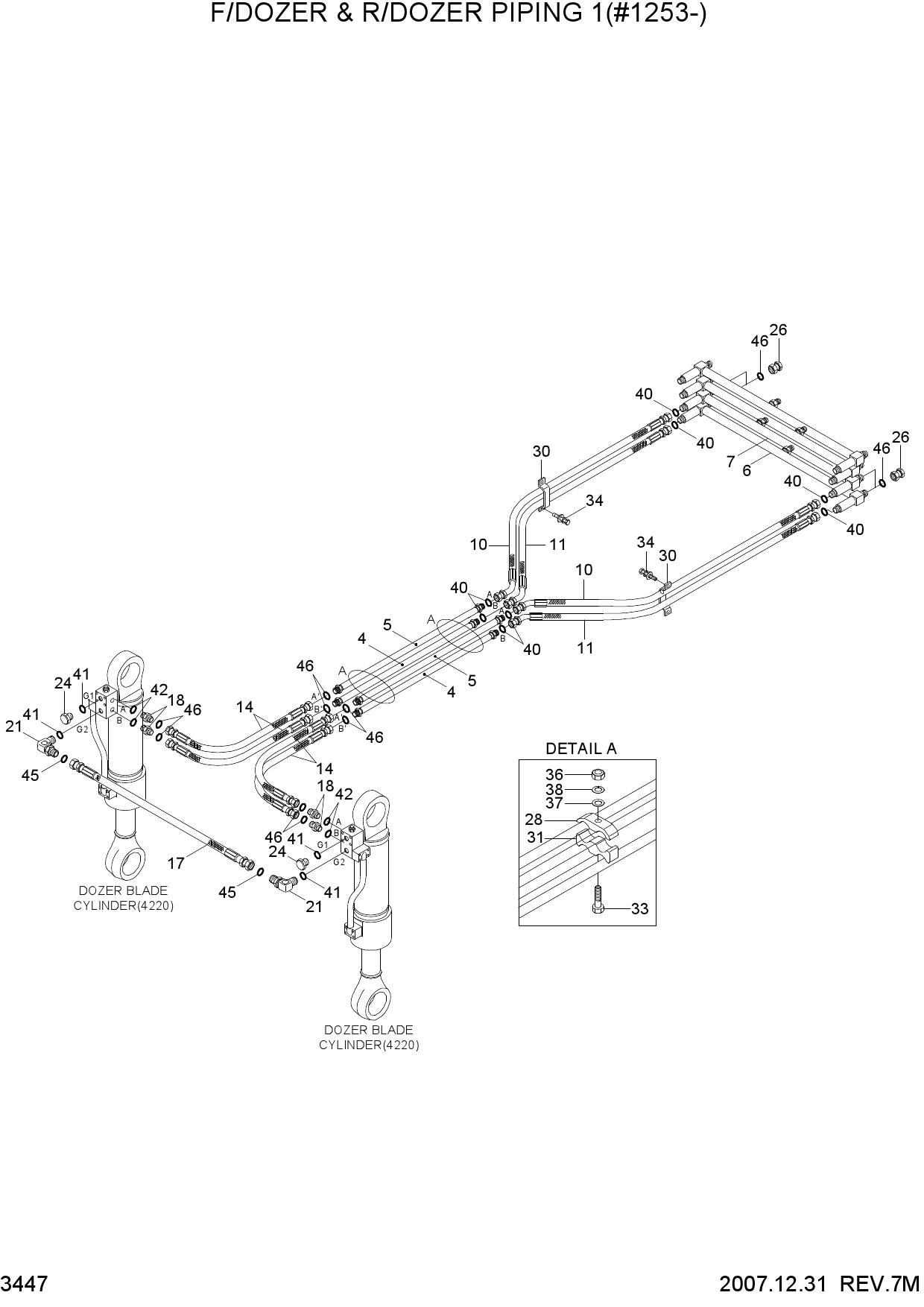

  F/DOZER & R/DOZER PIPING 1(#1253-)

  Открыть схему
•

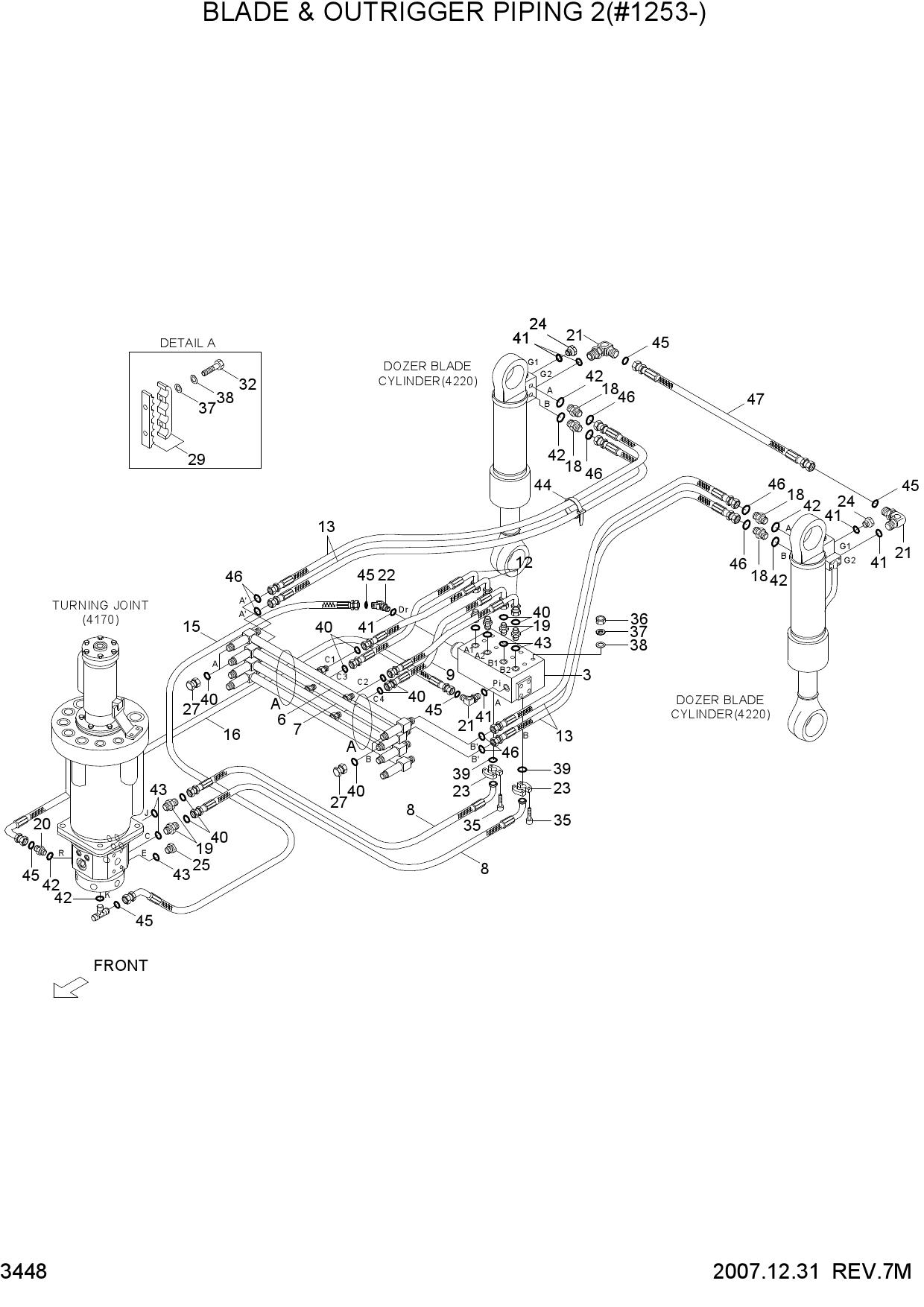

  F/DOZER & R/DOZER PIPING 2(#1253-)

  Открыть схему
•

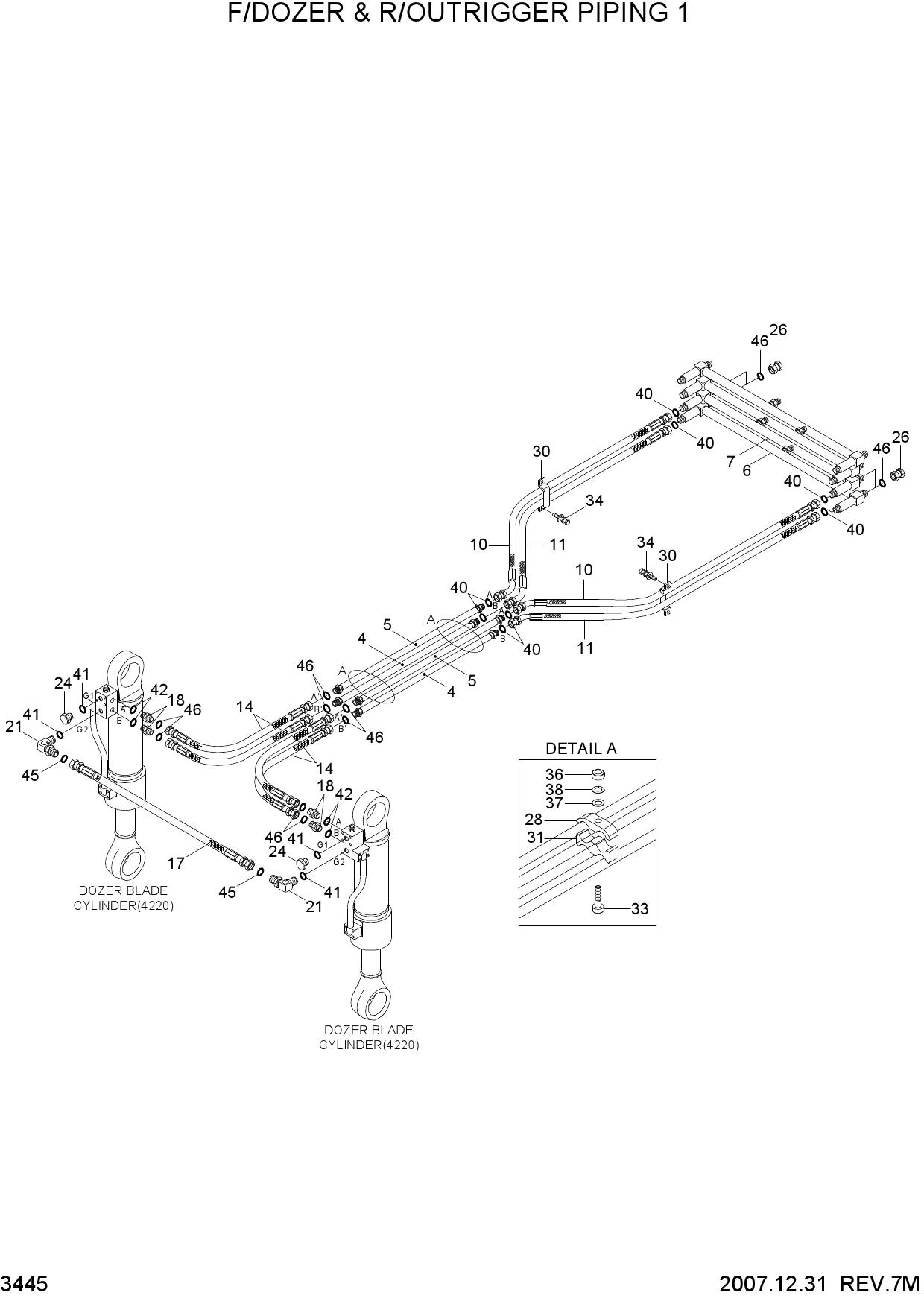

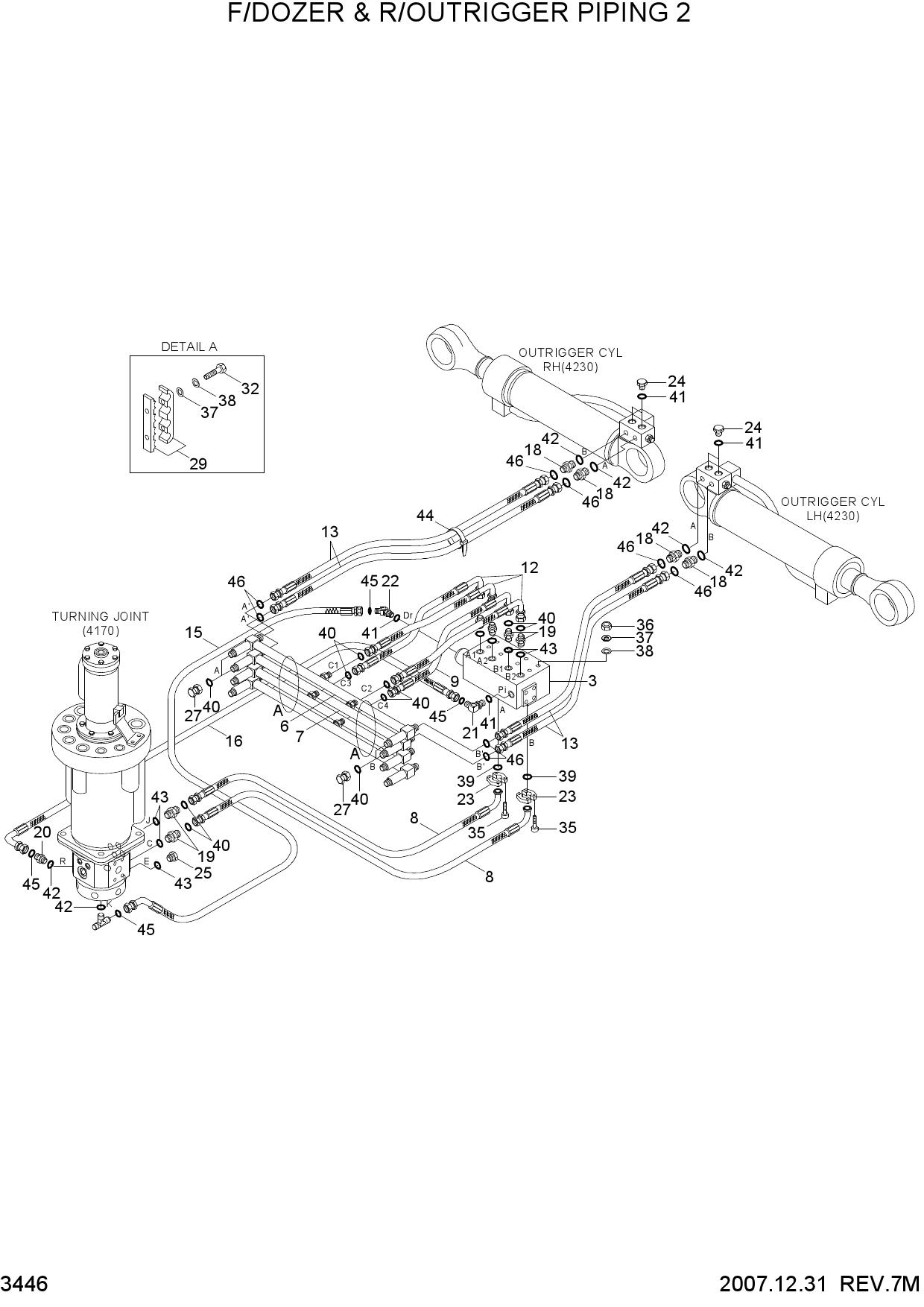

  F/DOZER & R/OUTRIGGER PIPING 1

  Открыть схему
•
  F/DOZER & R/OUTRIGGER PIPING 2

  Открыть схему
•

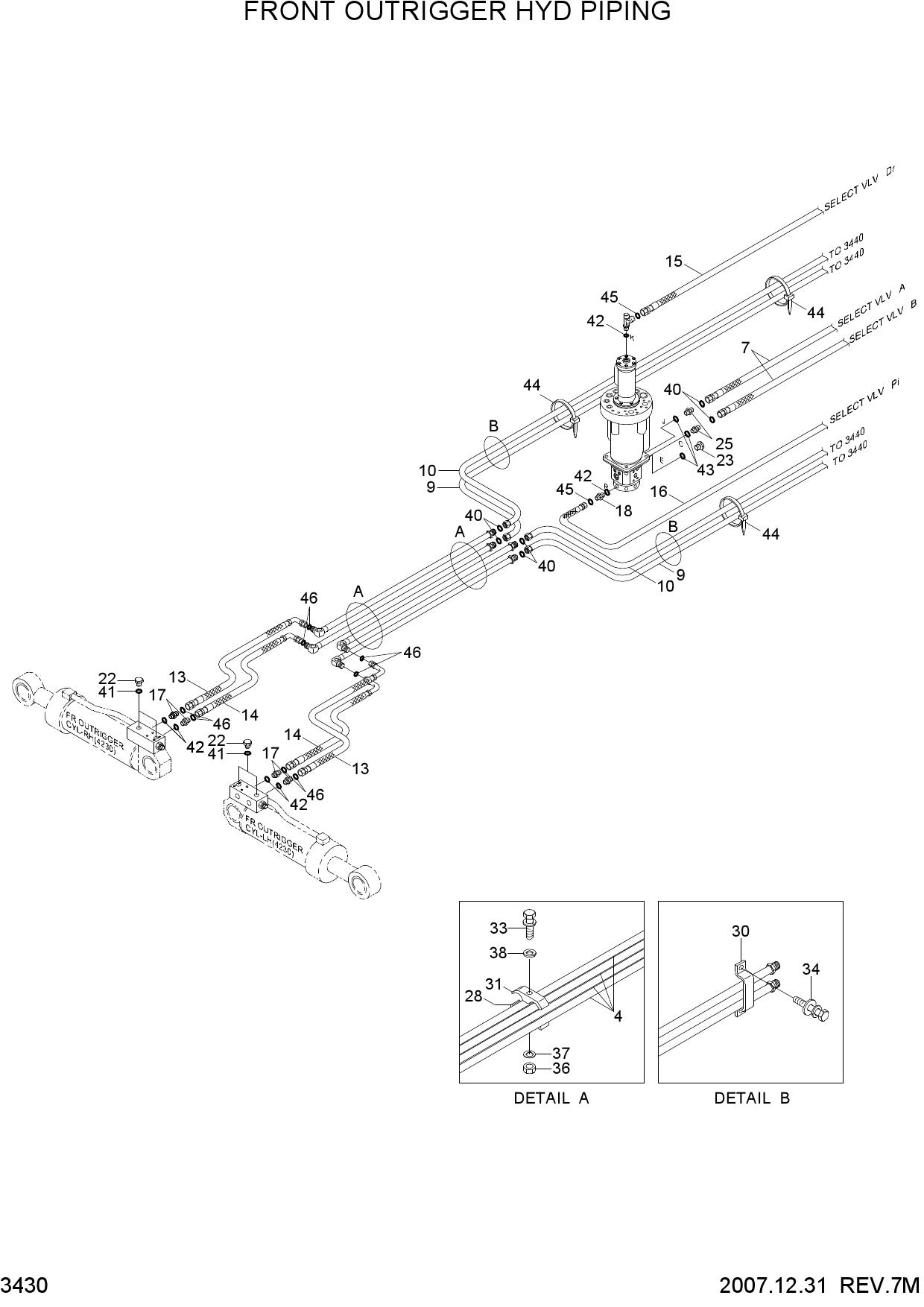

  FRONT OUTRIGGER HYD PIPING

  Открыть схему
•

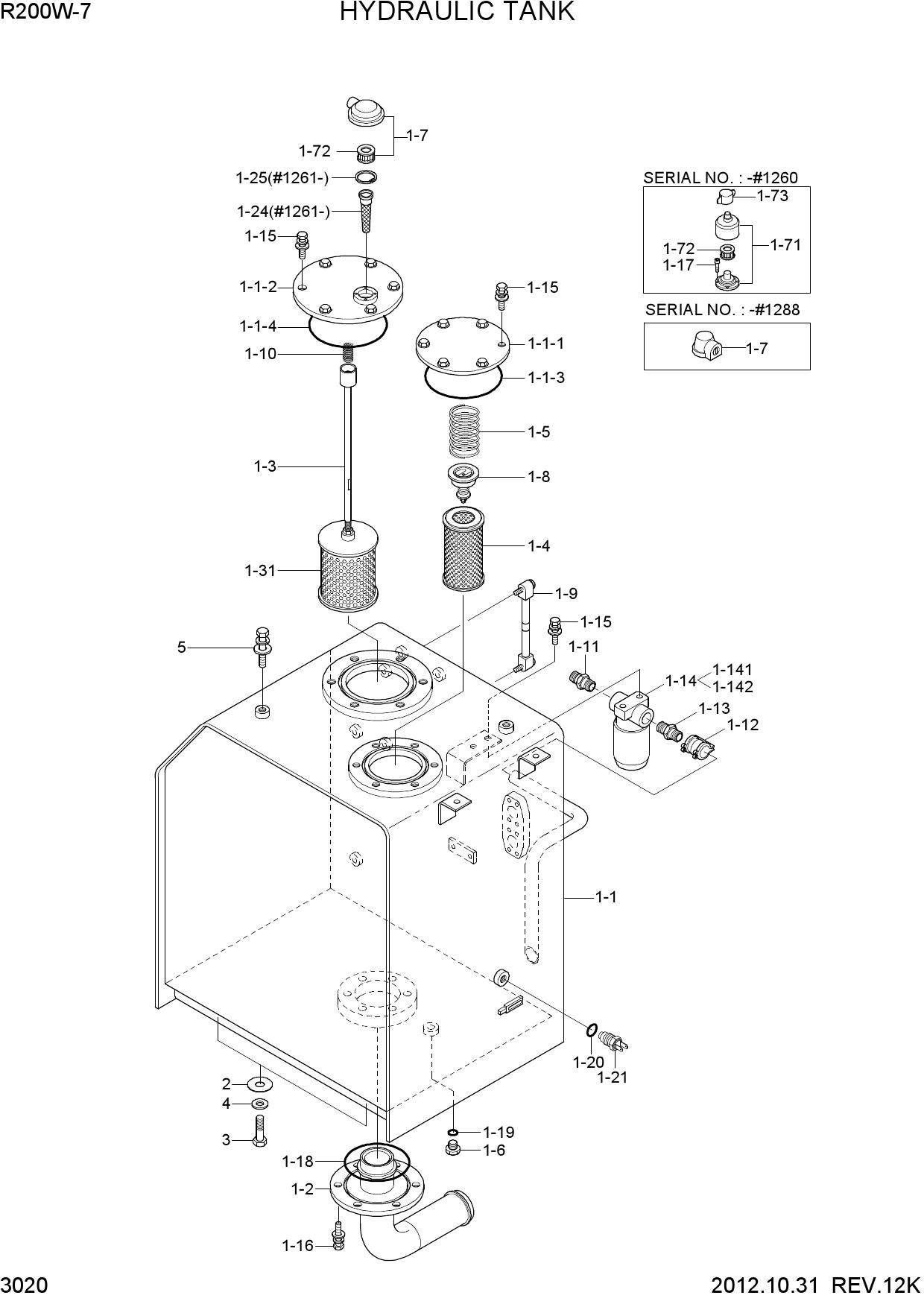

  HYDRAULIC TANK

  Открыть схему
•

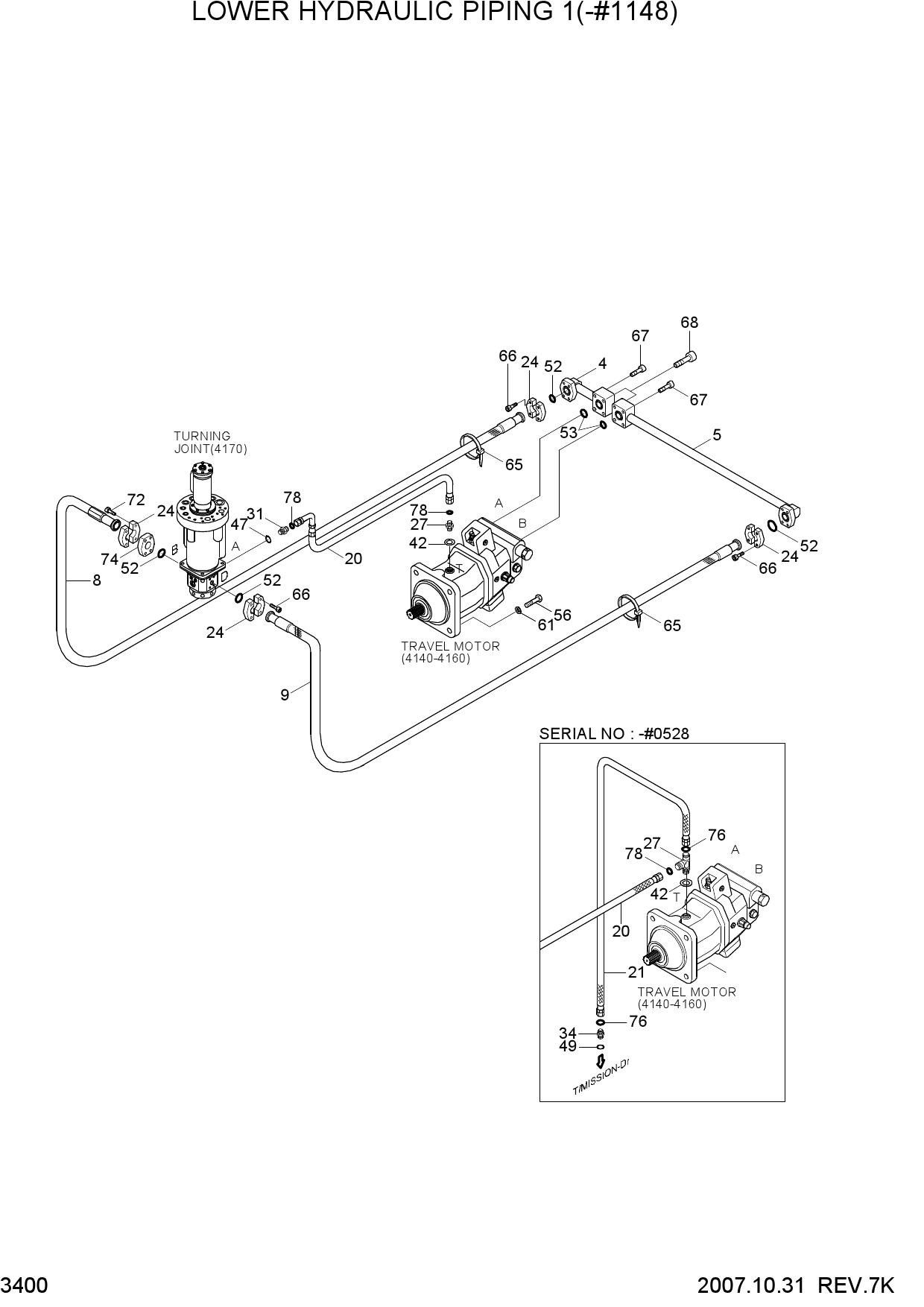

  LOWER HYD PIPING 1(-#1148)

  Открыть схему
•

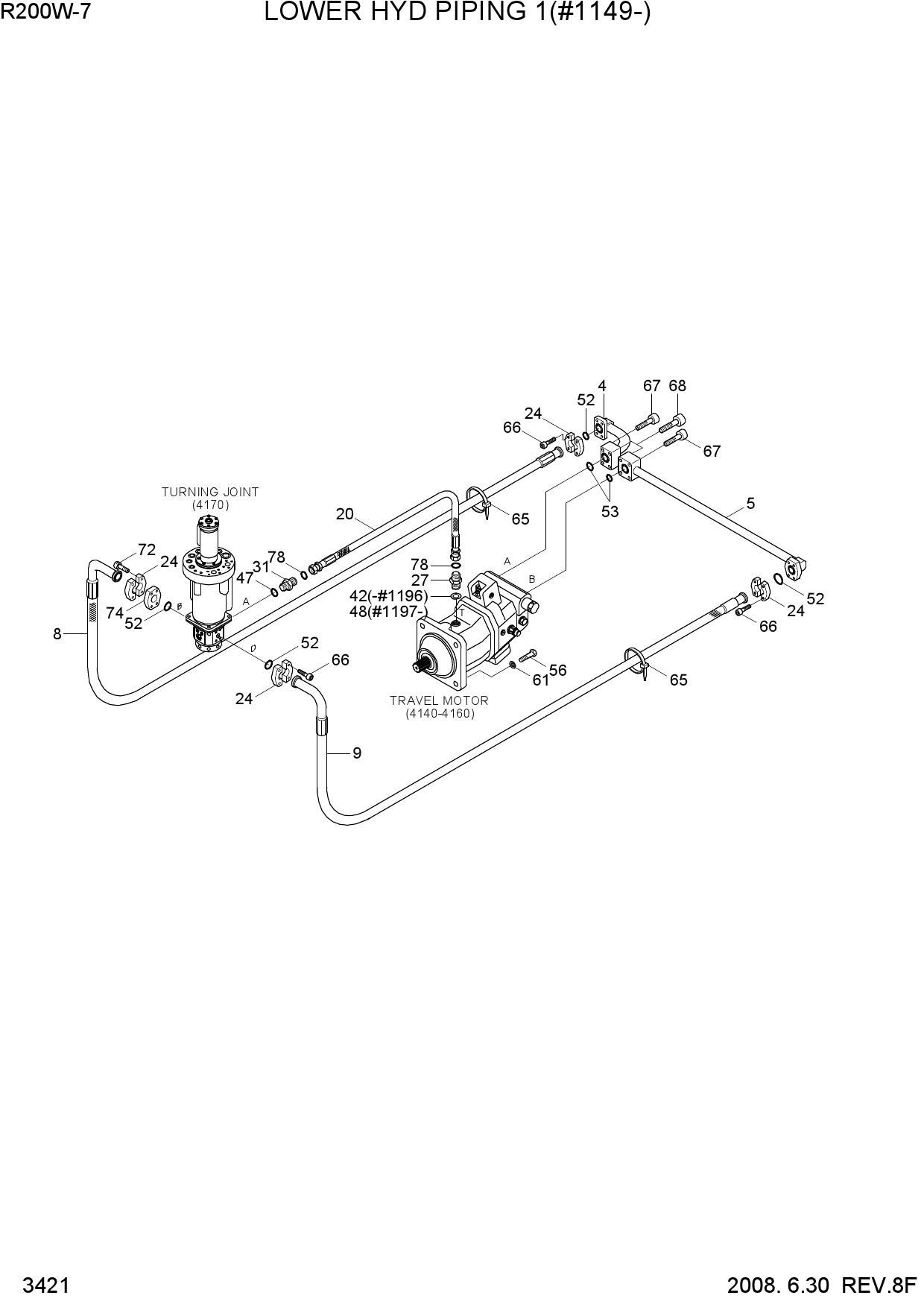

  LOWER HYD PIPING 1(#1149-)

  Открыть схему
•

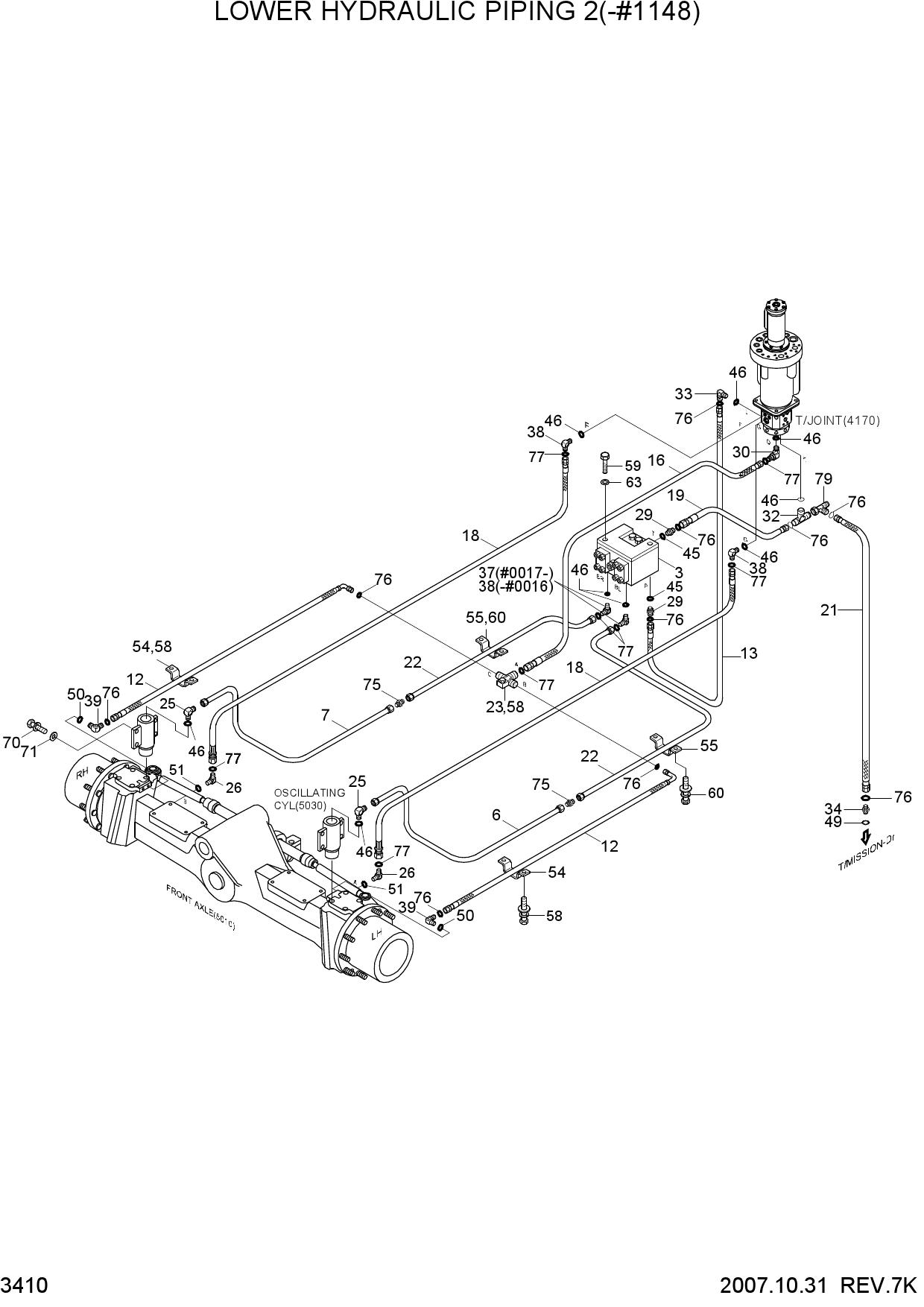

  LOWER HYD PIPING 2(-#1148)

  Открыть схему
•

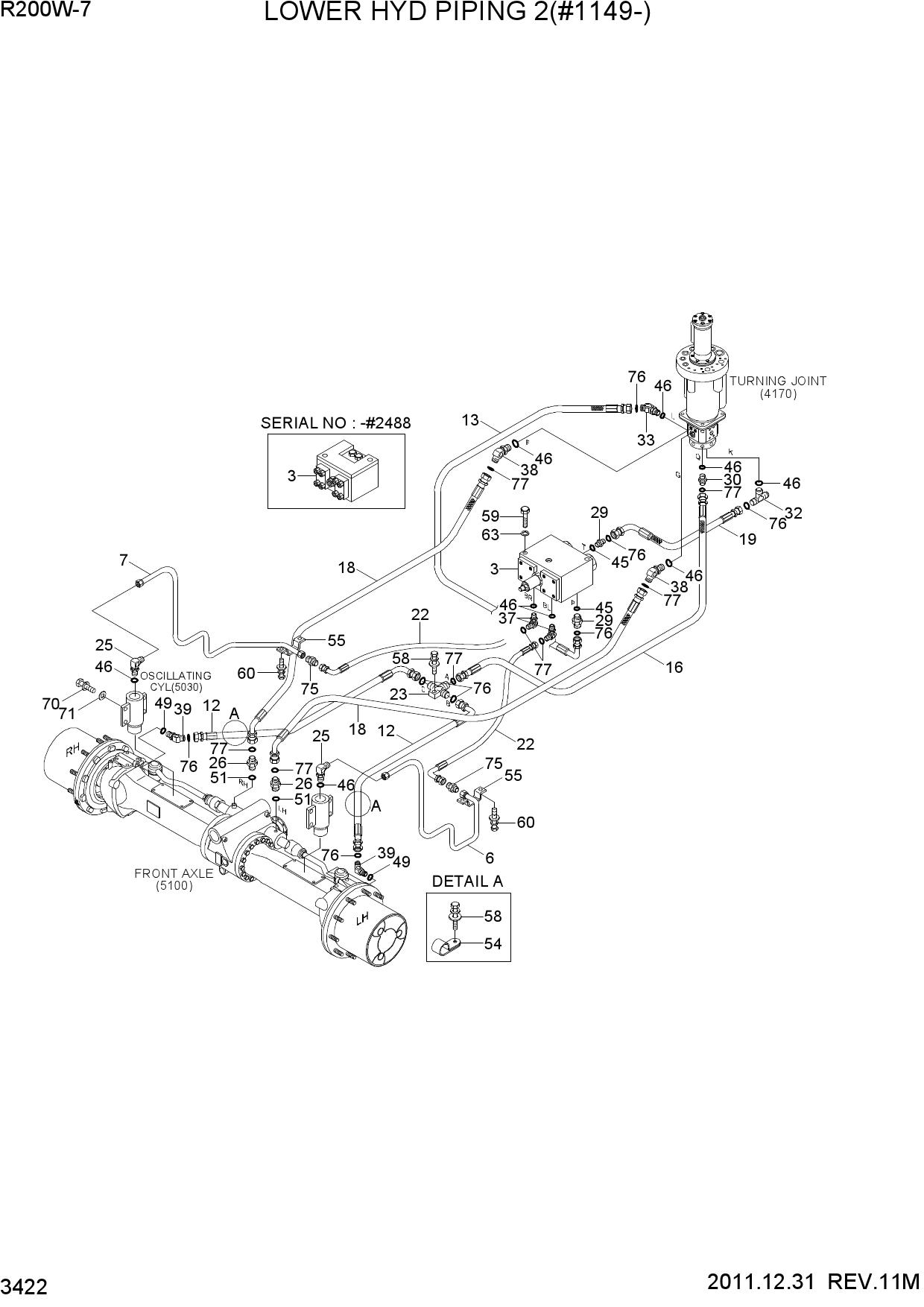

  LOWER HYD PIPING 2(#1149-)

  Открыть схему
•
  LOWER HYD PIPING 3(-#1148)

  Открыть схему
•

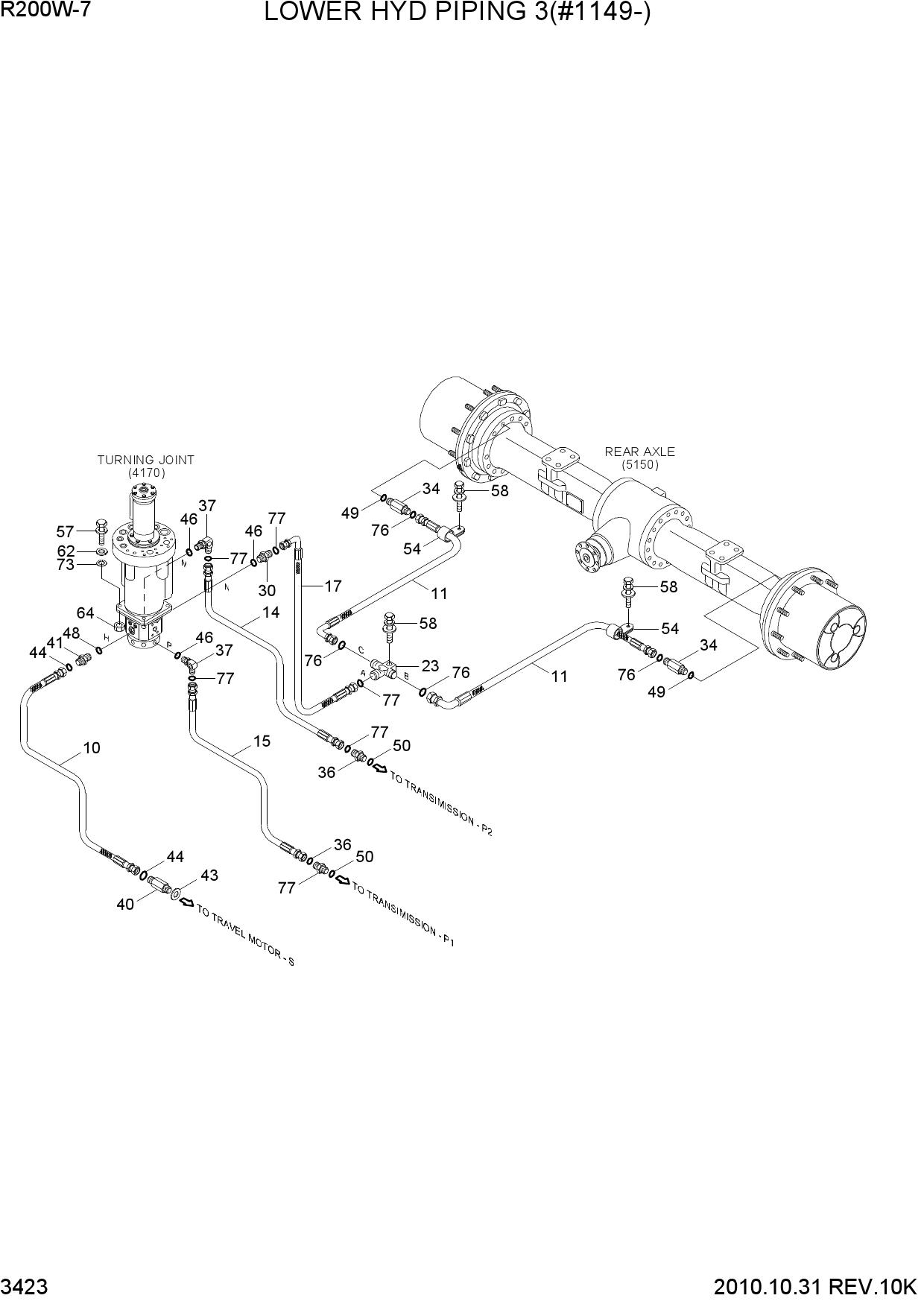

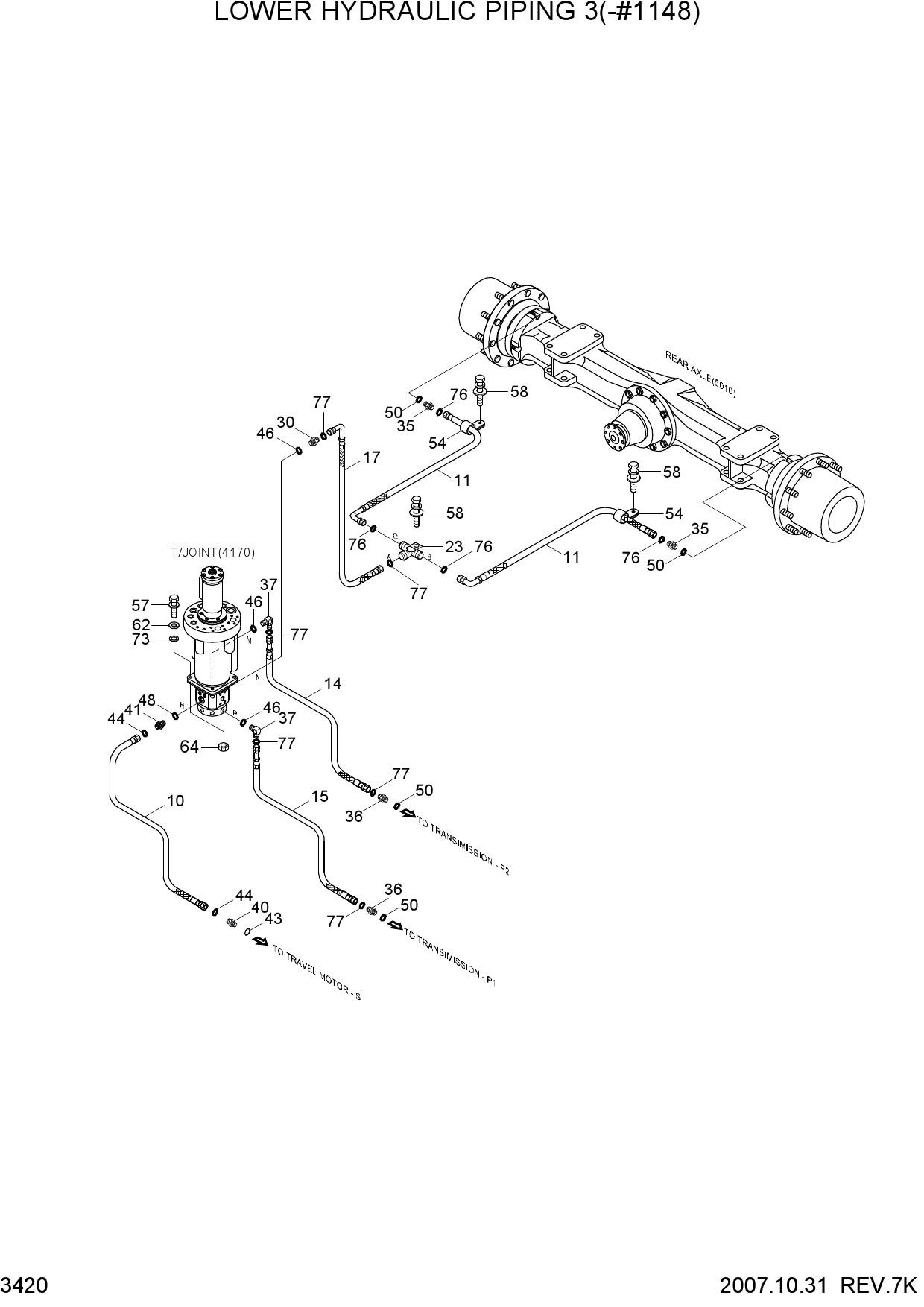

  LOWER HYD PIPING 3(#1149-)

  Открыть схему
•

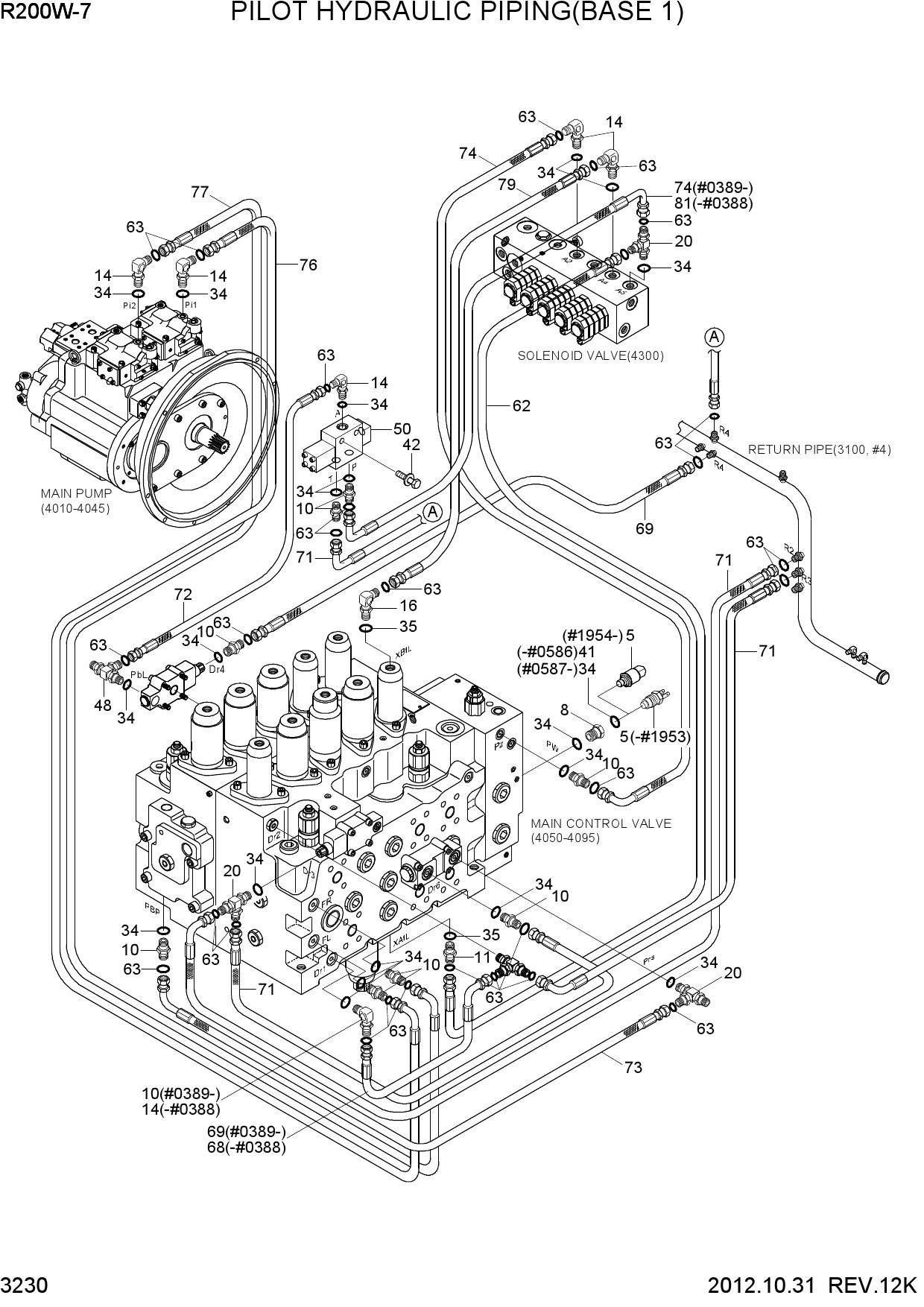

  PILOT HYD PIPING(BASE 1)

  Открыть схему
•

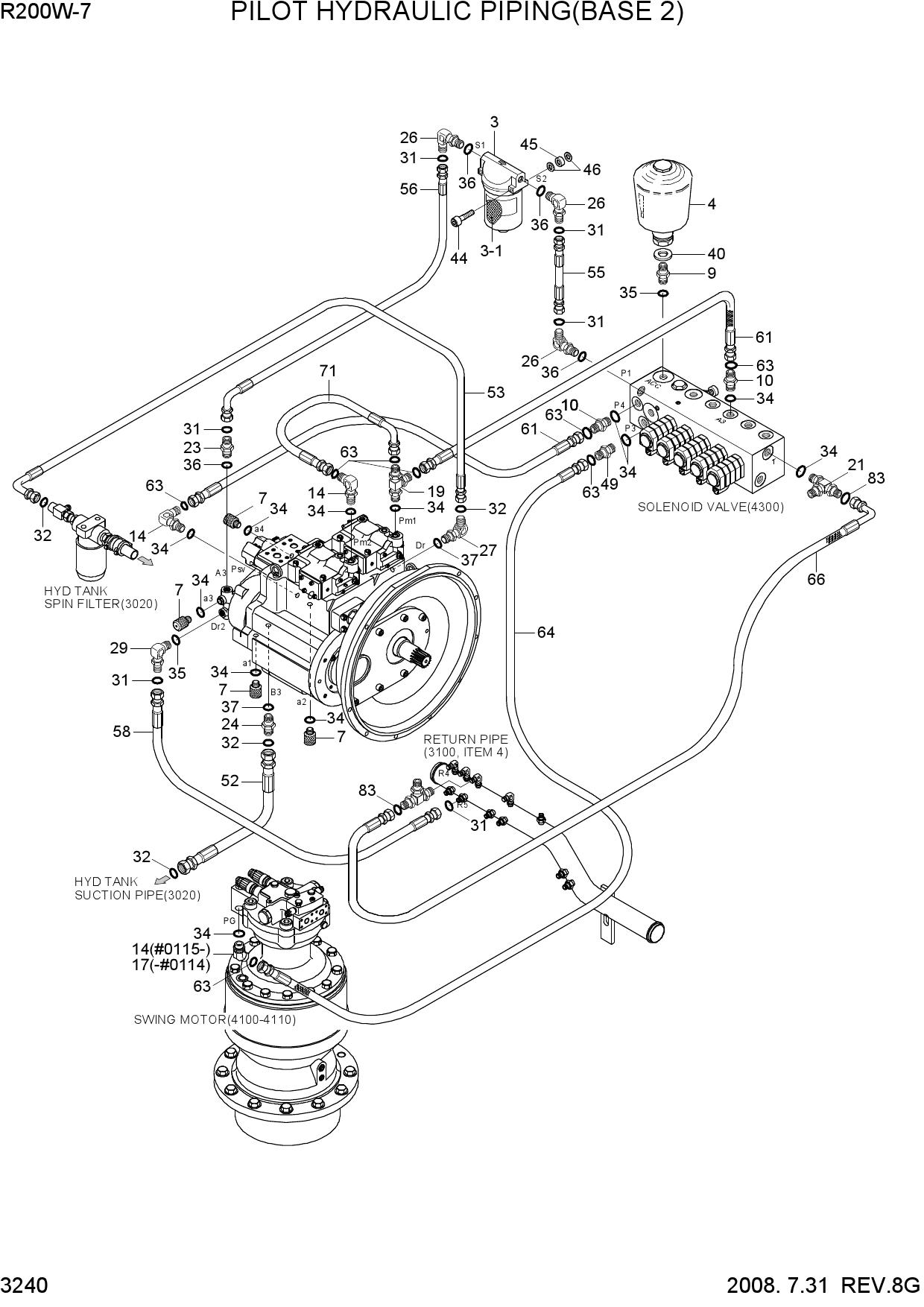

  PILOT HYD PIPING(BASE 2)

  Открыть схему
•

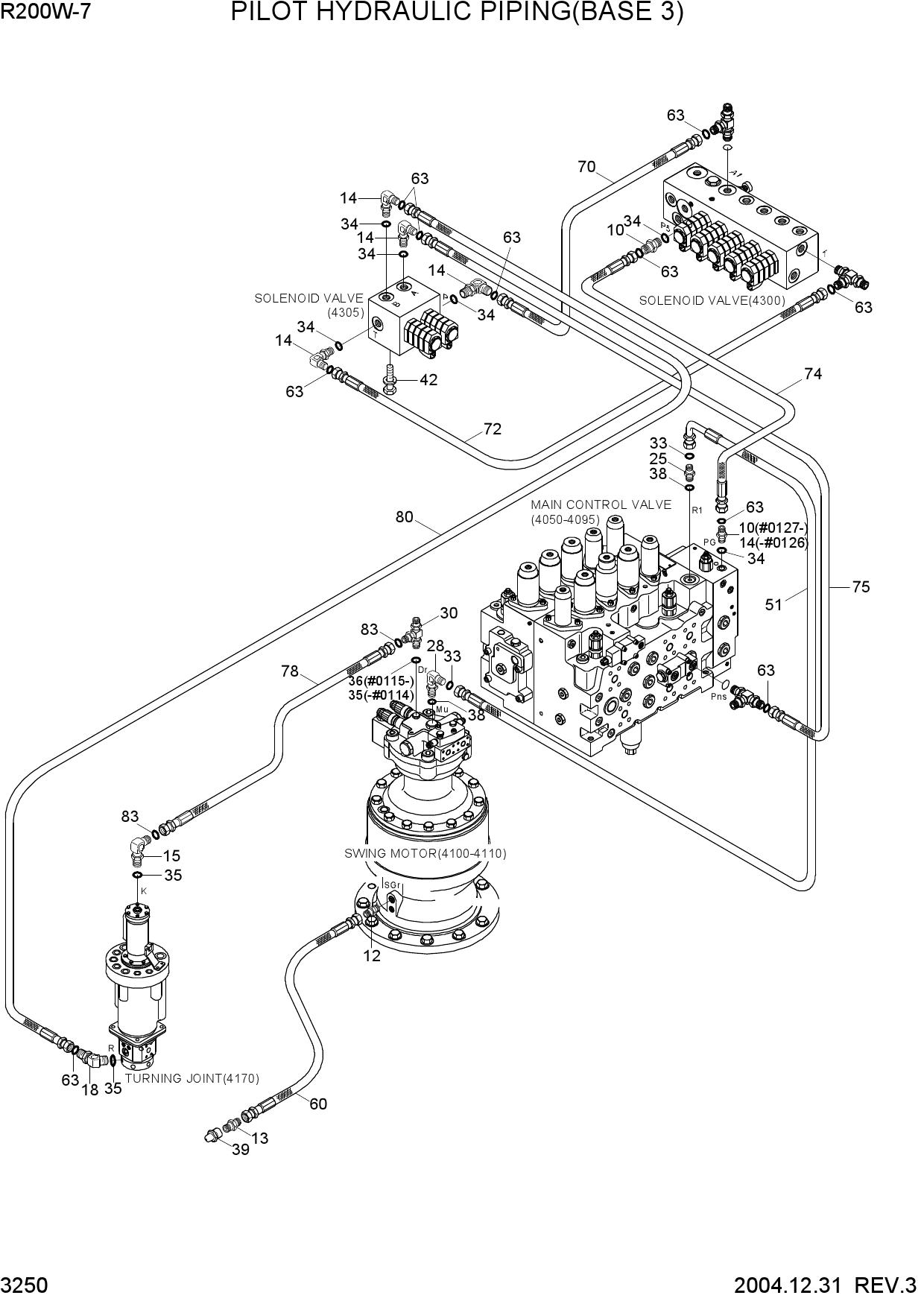

  PILOT HYD PIPING(BASE 3)

  Открыть схему
•

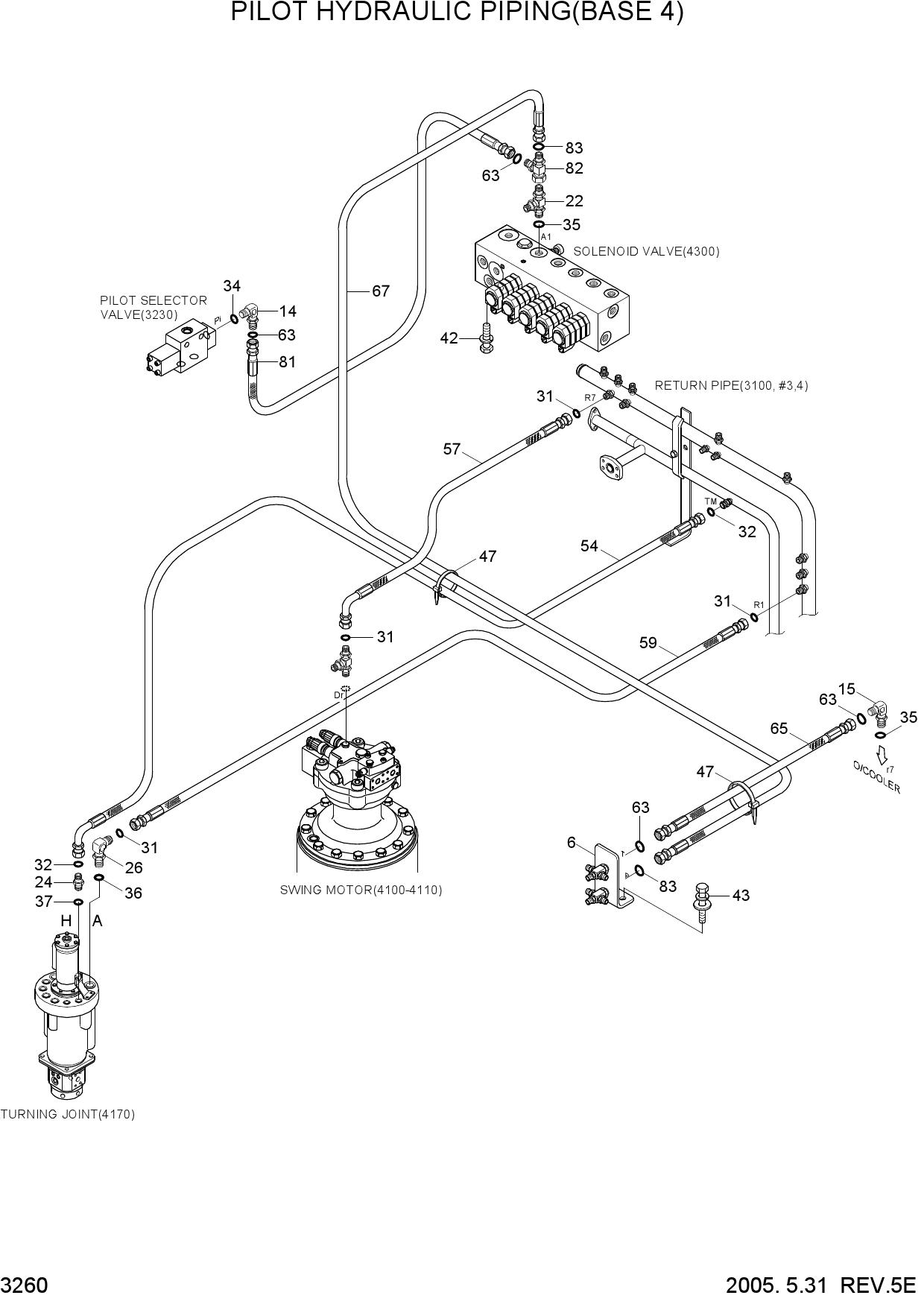

  PILOT HYD PIPING(BASE 4)

  Открыть схему
•

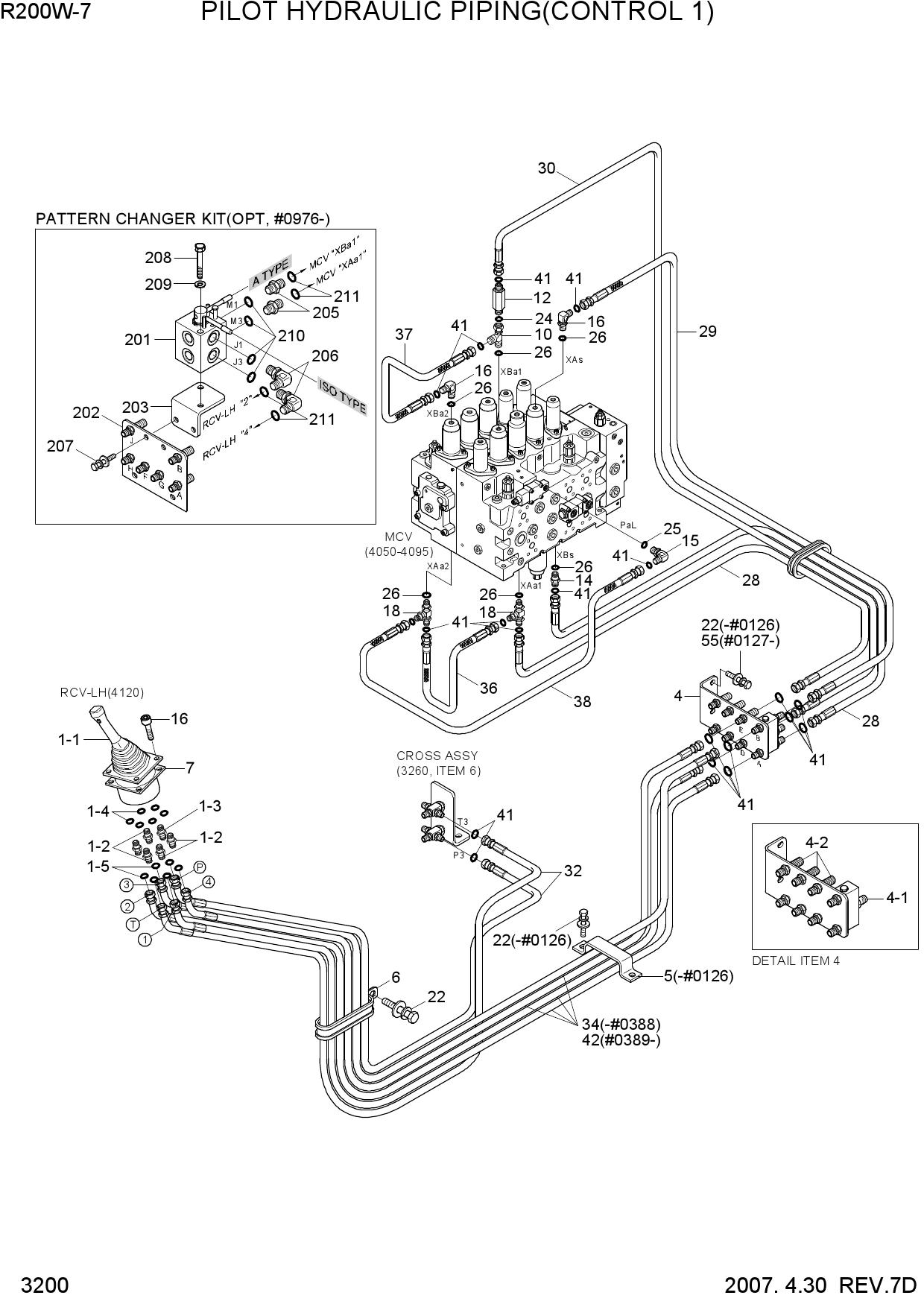

  PILOT HYD PIPING(CONTROL 1)

  Открыть схему
•

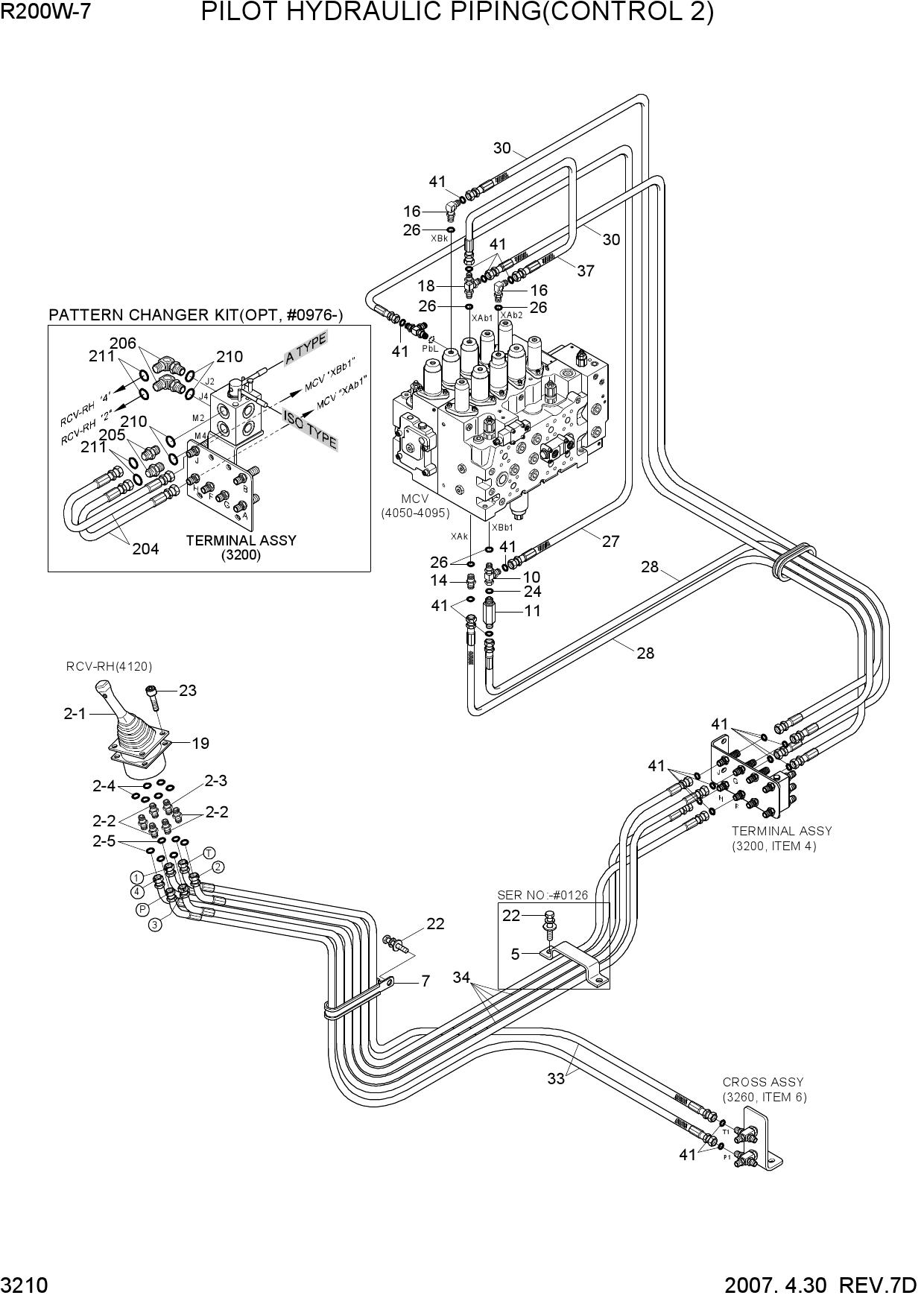

  PILOT HYD PIPING(CONTROL 2)

  Открыть схему
•

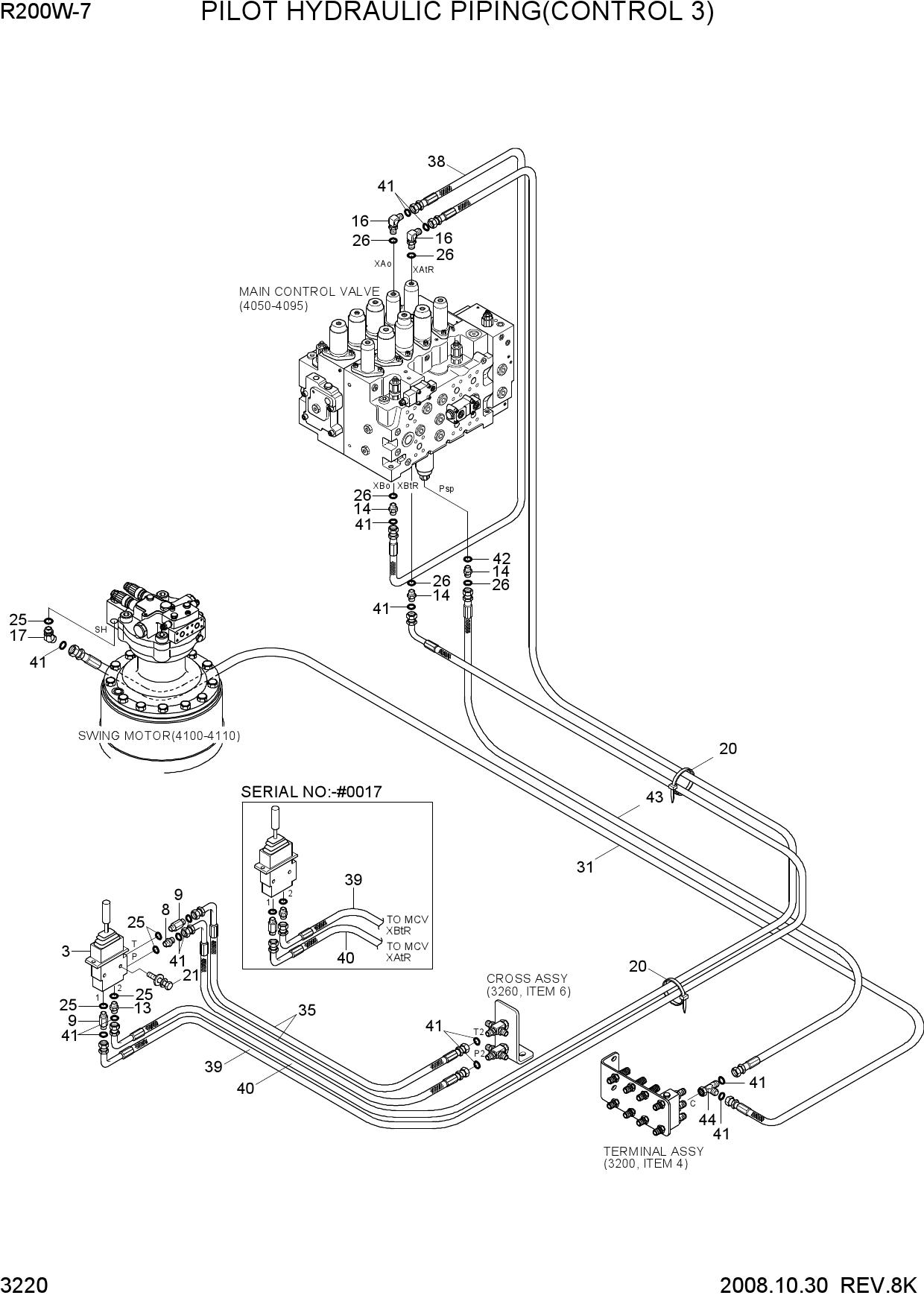

  PILOT HYD PIPING(CONTROL 3)

  Открыть схему
•

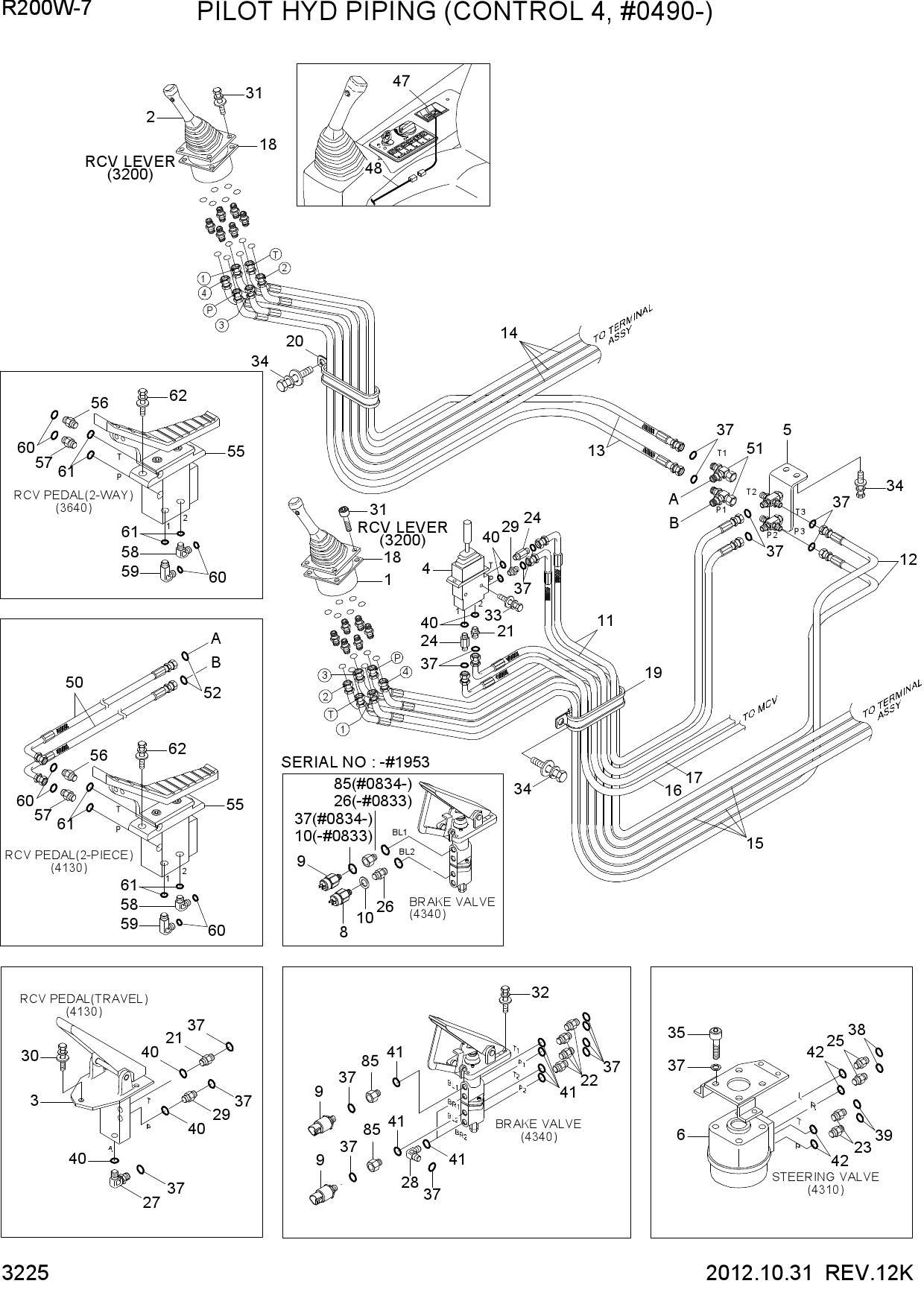

  PILOT HYD PIPING(CONTROL 4, #0490-)

  Открыть схему
•

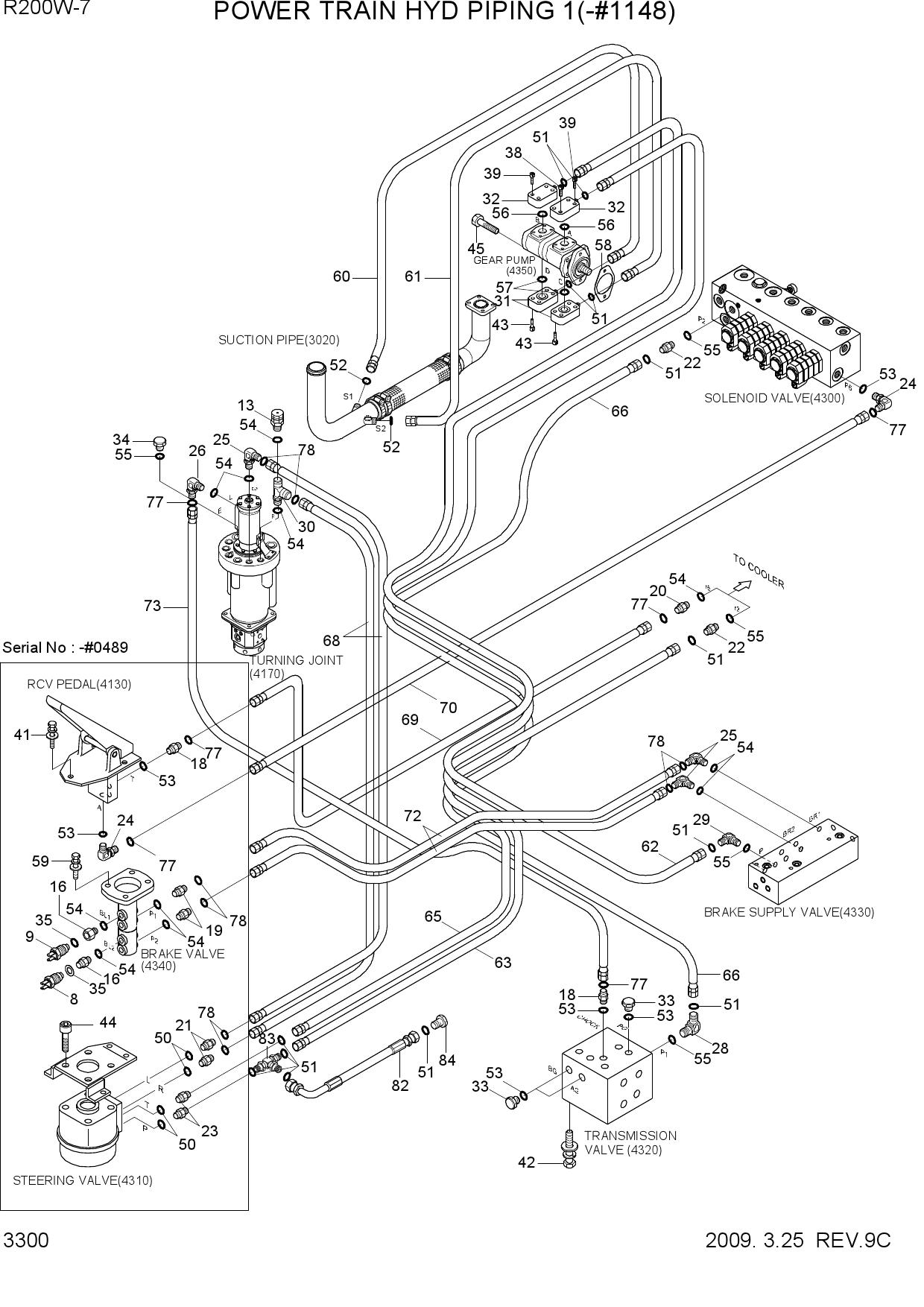

  POWER TRAIN HYD PIPING 1(-#1148)

  Открыть схему
•

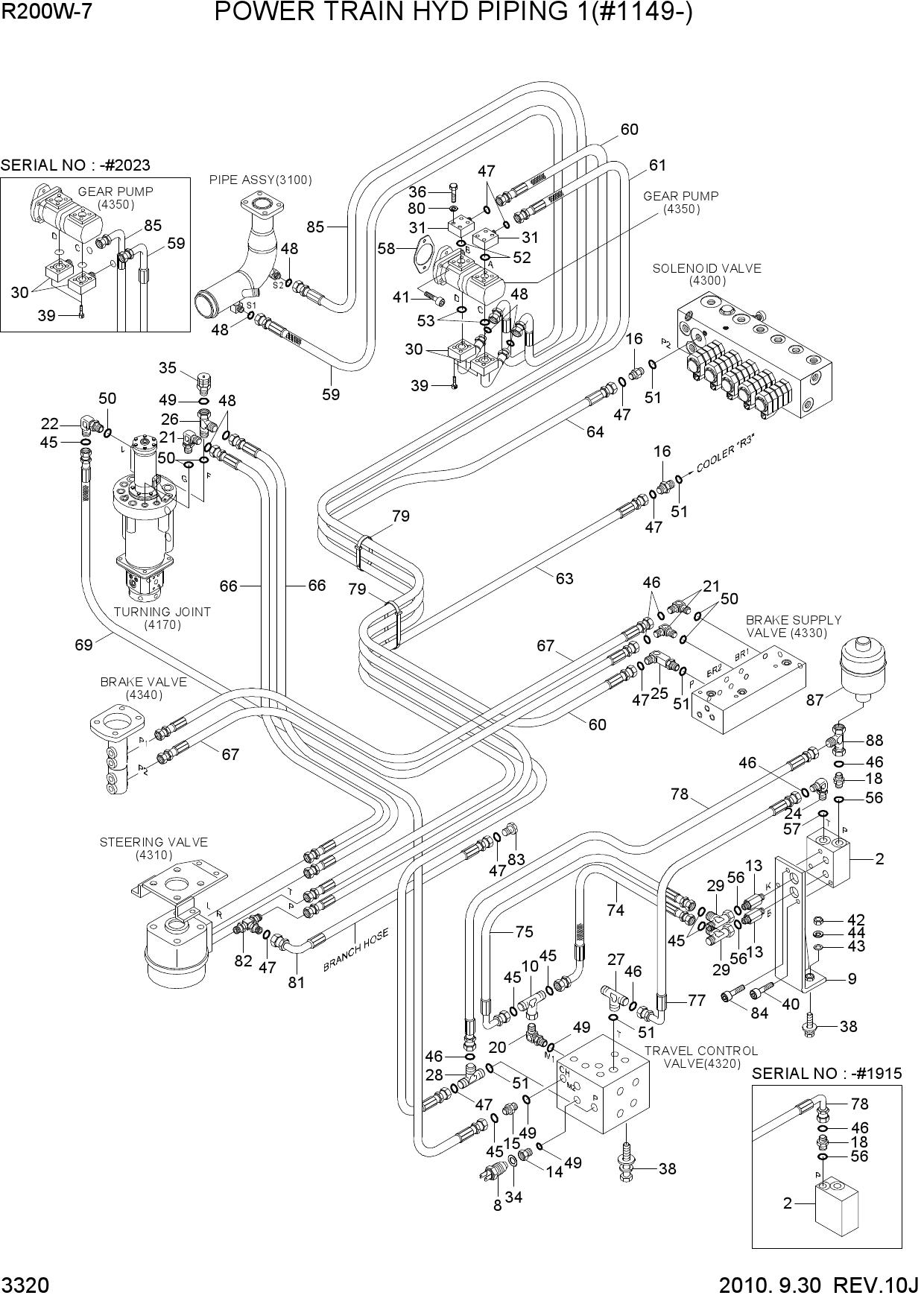

  POWER TRAIN HYD PIPING 1(#1149-)

  Открыть схему
•
  POWER TRAIN HYD PIPING 2(-#1148)

  Открыть схему
•
  POWER TRAIN HYD PIPING 2(#1149-)

  Открыть схему
•
  PUMP MOUNTING

  Открыть схему
•

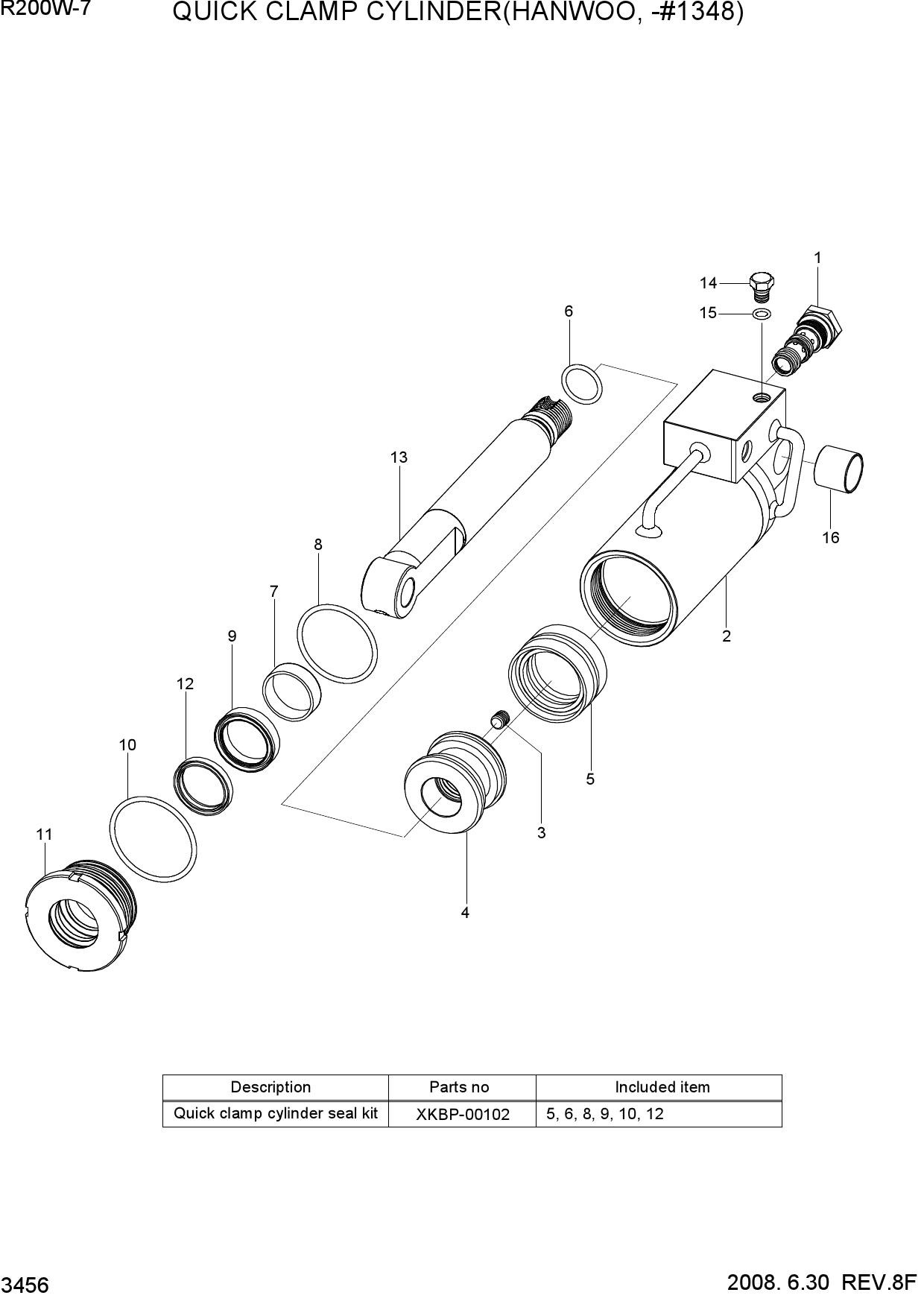

  QUICK CLAMP CYLINDER(-#1348)

  Открыть схему
•

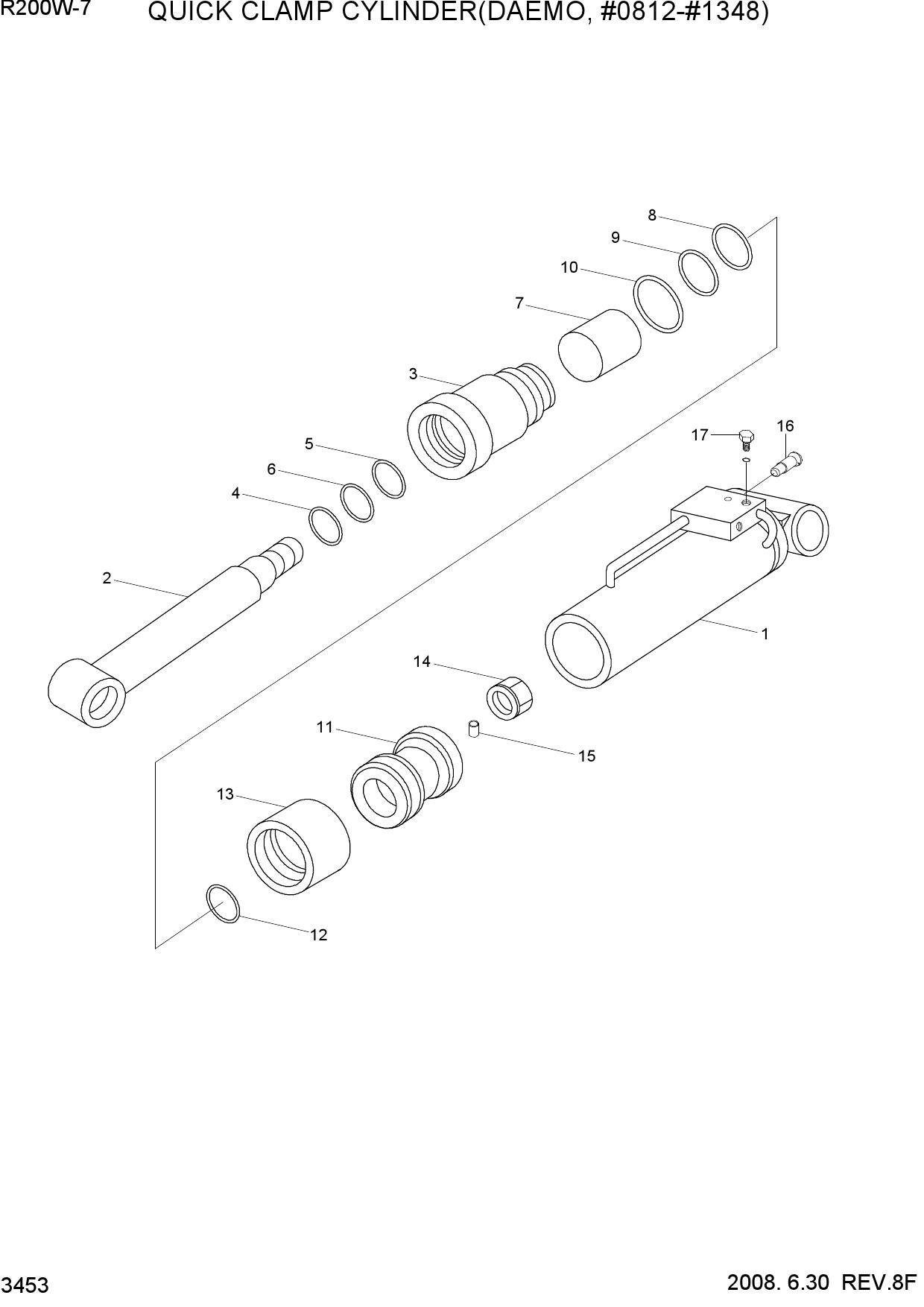

  QUICK CLAMP CYLINDER(#0812-#1348)

  Открыть схему
•

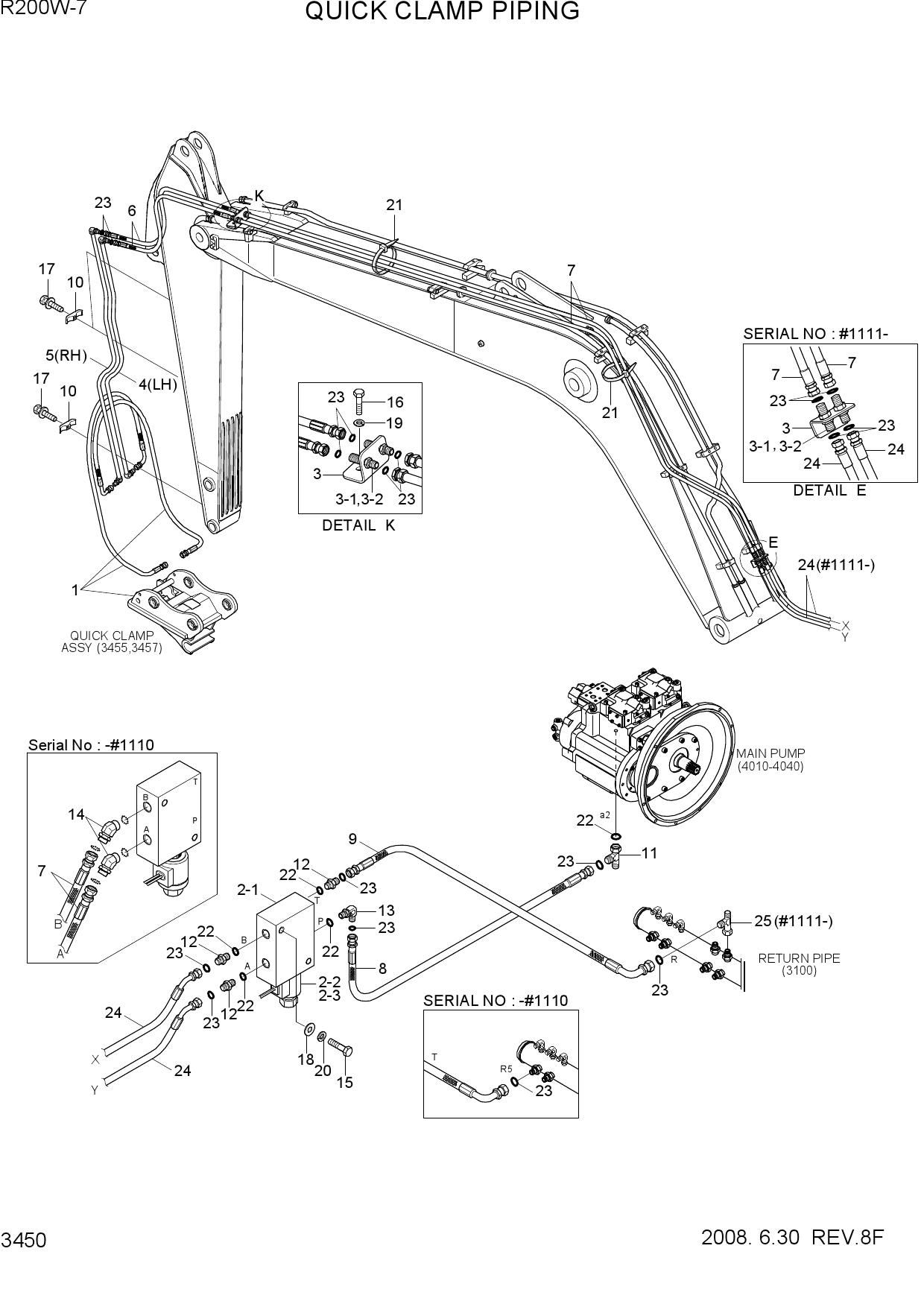

  QUICK CLAMP PIPING

  Открыть схему
•

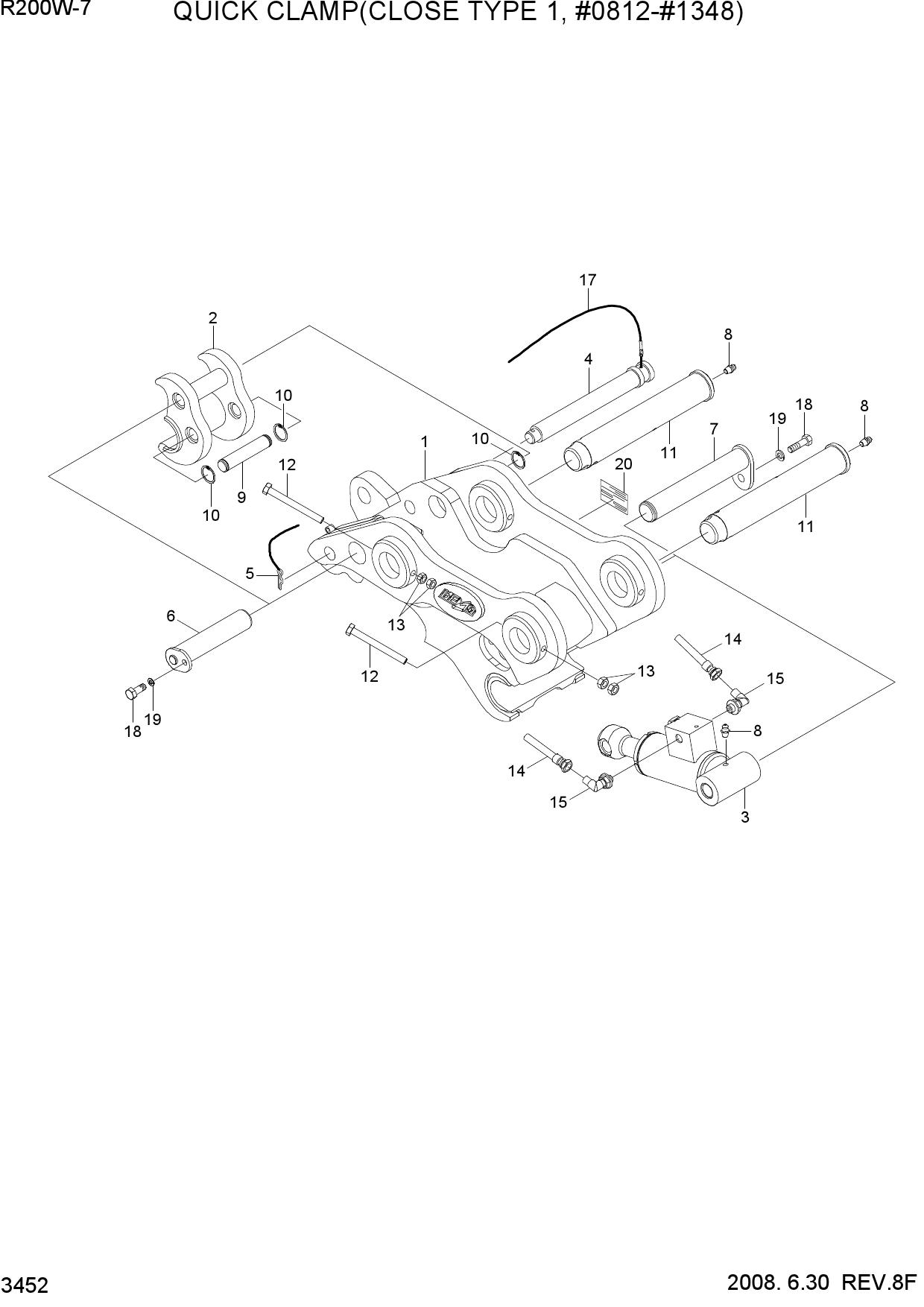

  QUICK CLAMP(CLOSE TYPE 1, #0812-#1348)

  Открыть схему
•

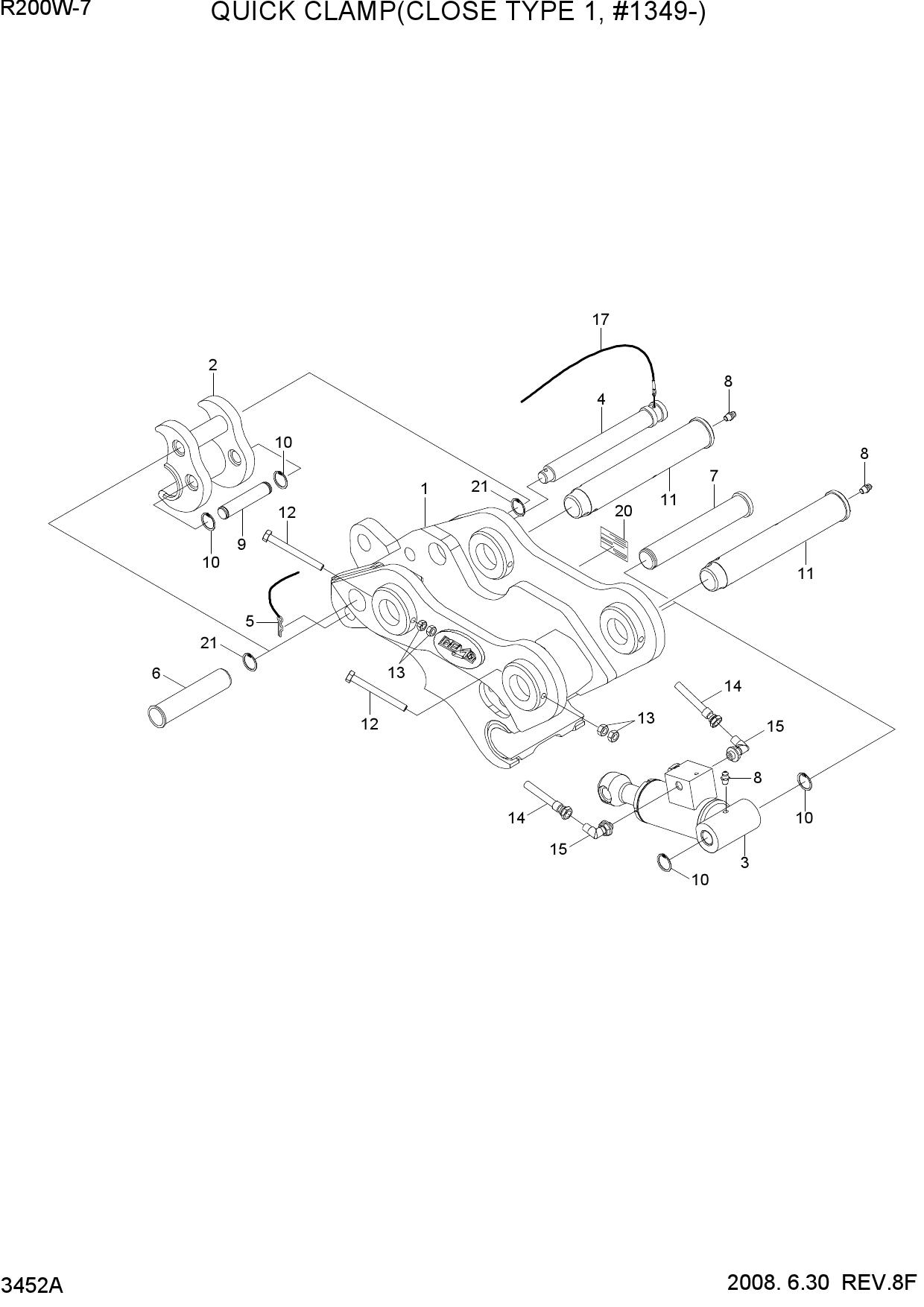

  QUICK CLAMP(CLOSE TYPE 1, #1349-)

  Открыть схему
•

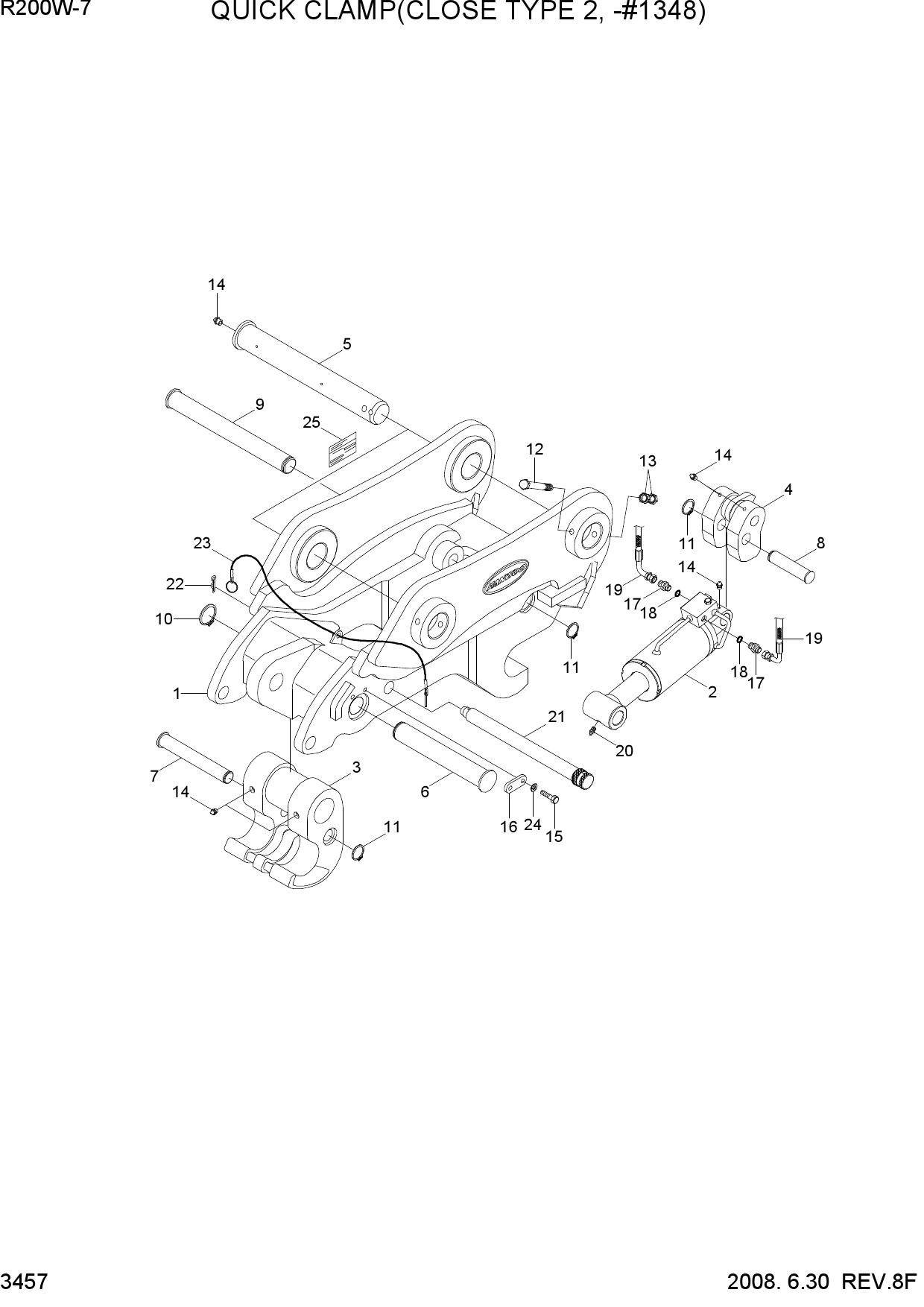

  QUICK CLAMP(CLOSE TYPE 2, #0686-#1348)

  Открыть схему
•

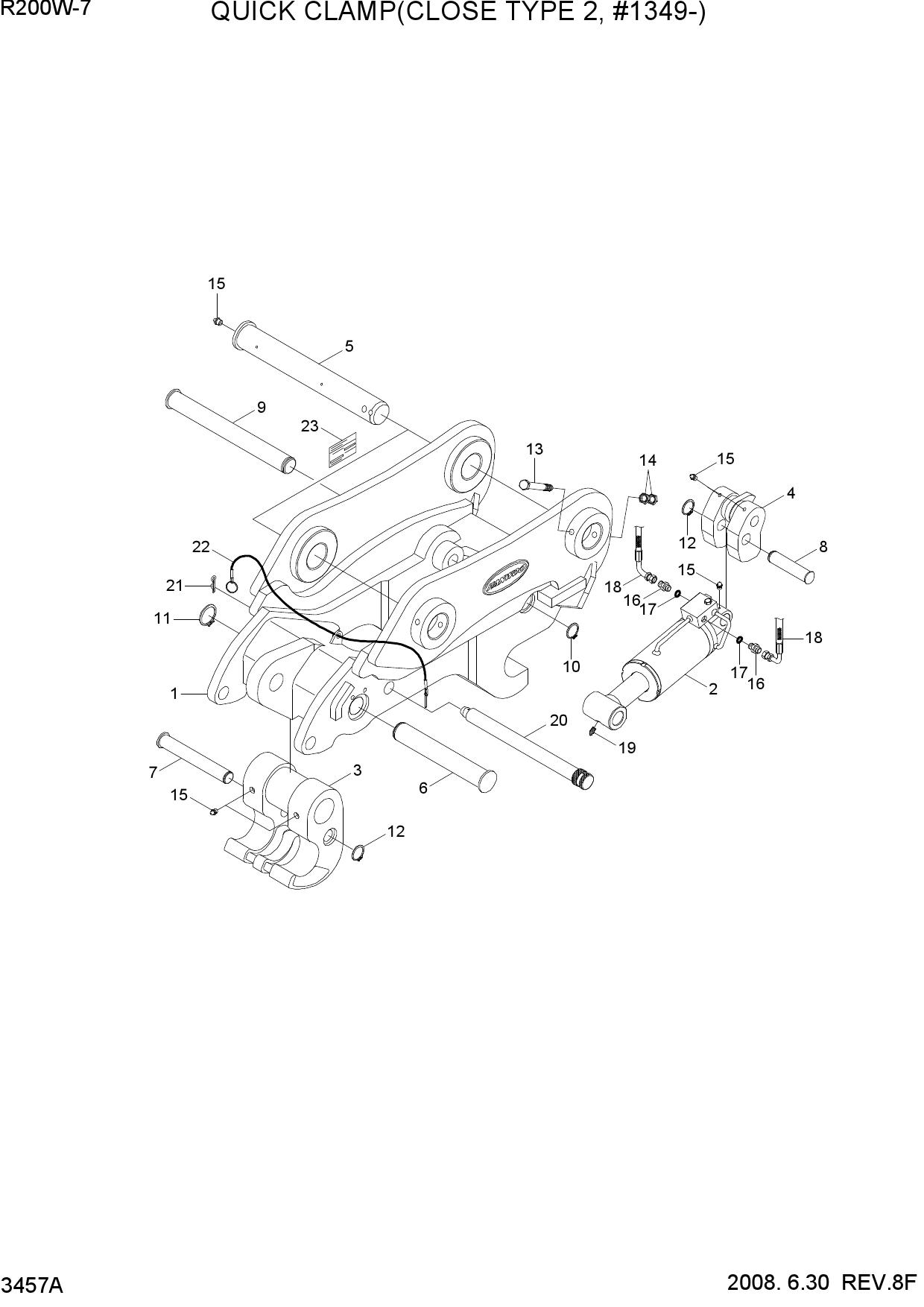

  QUICK CLAMP(CLOSE TYPE 2, #1349-)

  Открыть схему
•

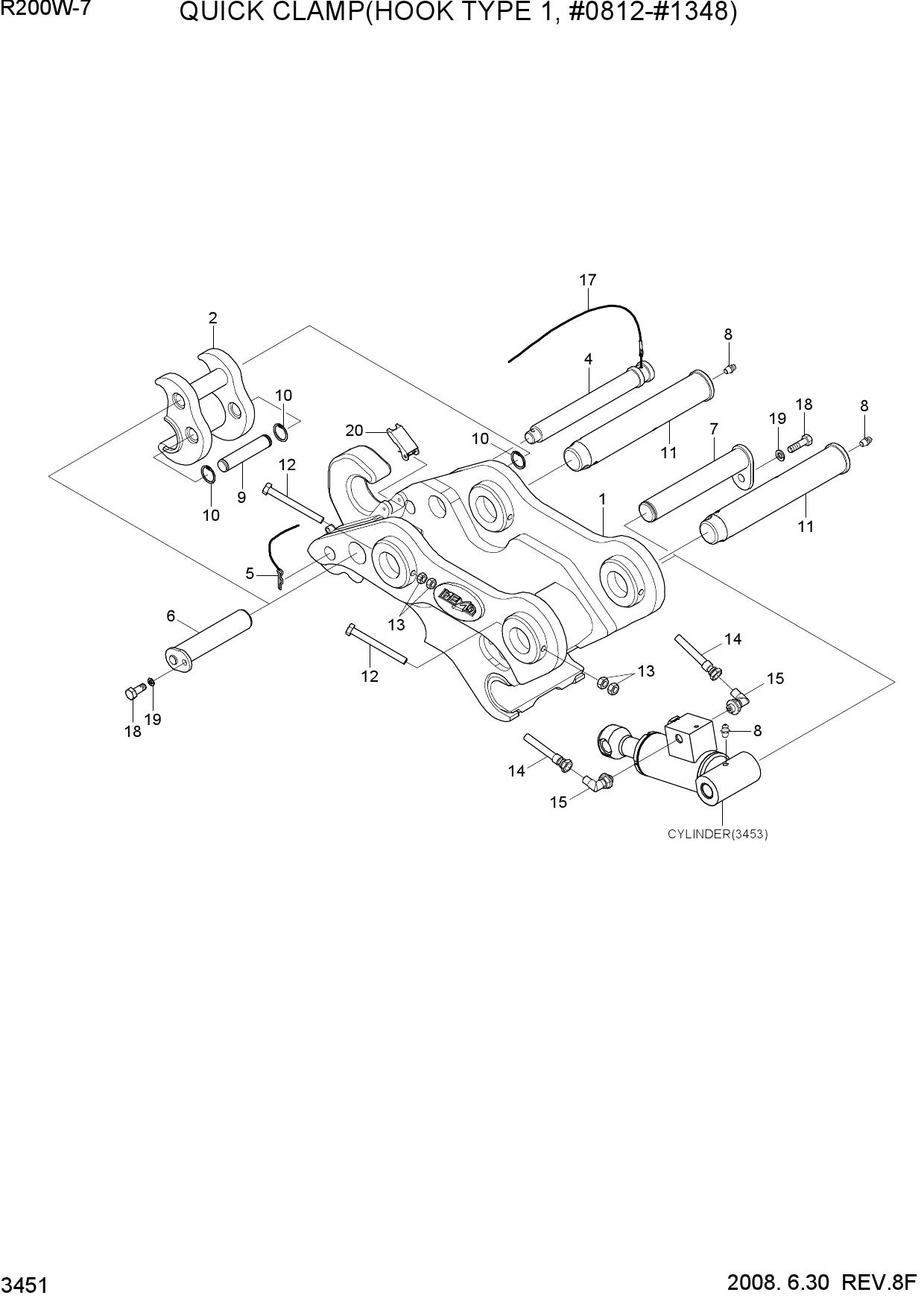

  QUICK CLAMP(HOOK TYPE 1, #0812-#1348)

  Открыть схему
•

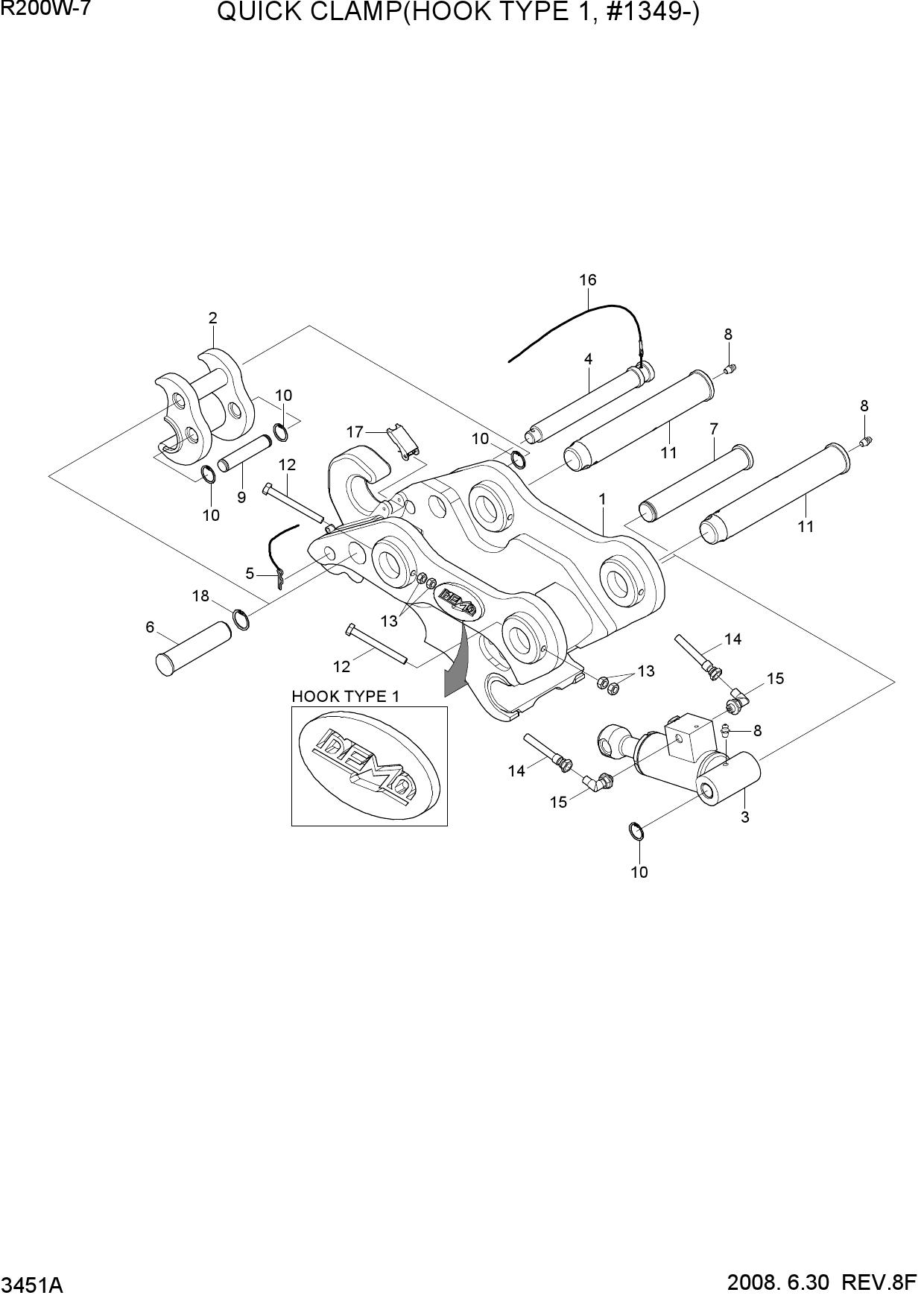

  QUICK CLAMP(HOOK TYPE 1, #1349-)

  Открыть схему
•

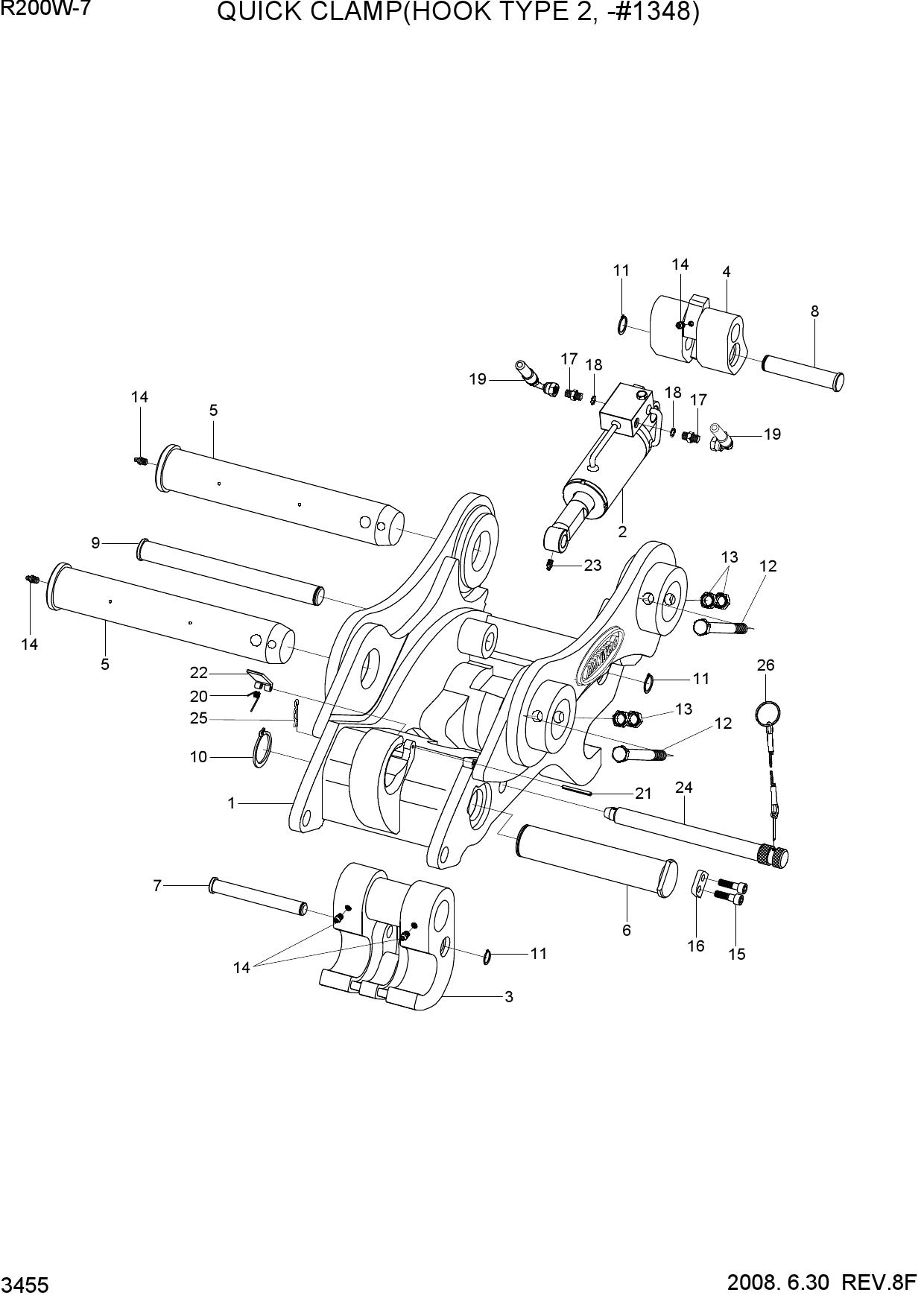

  QUICK CLAMP(HOOK TYPE 2, -#1348)

  Открыть схему
•

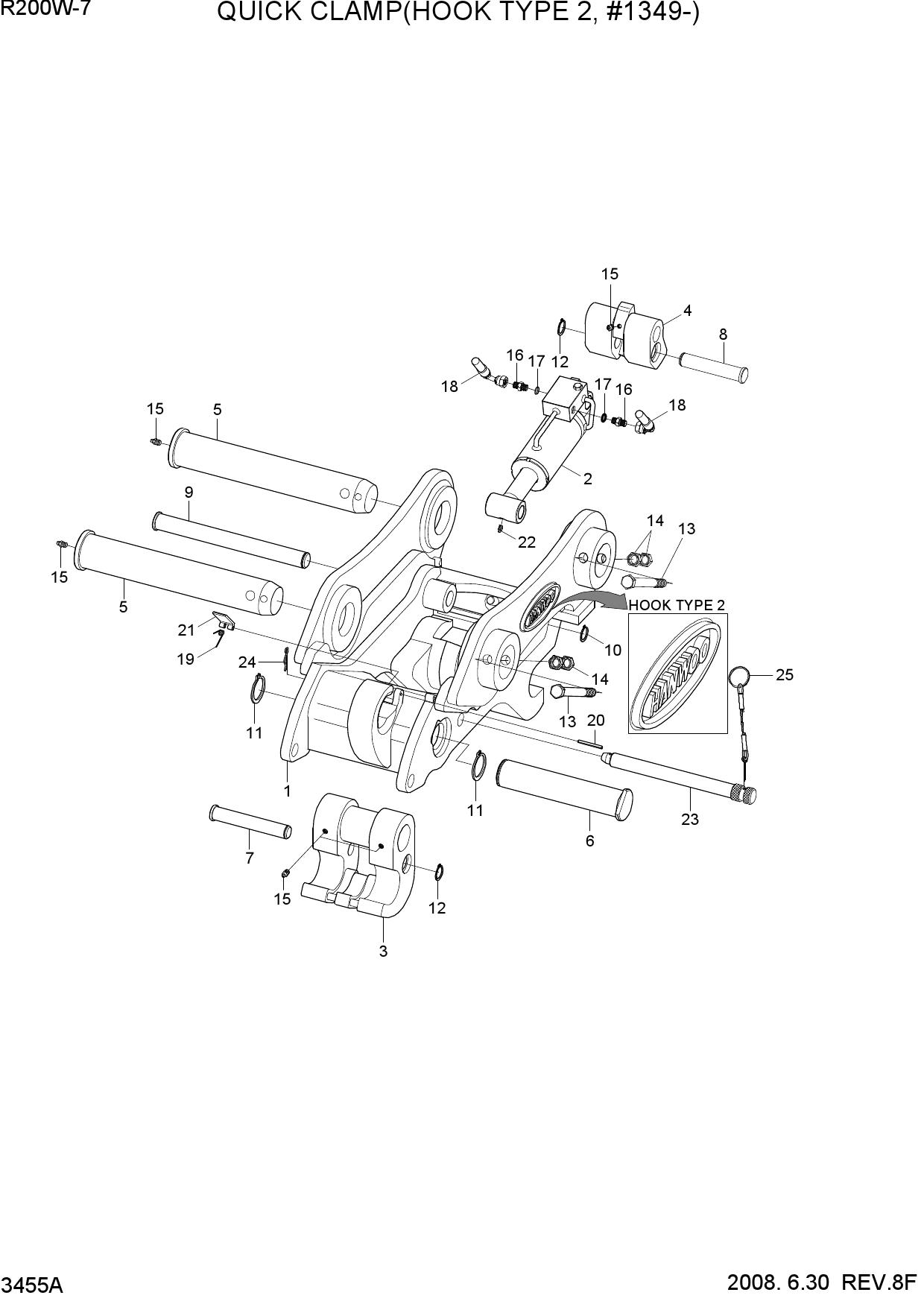

  QUICK CLAMP(HOOK TYPE 2, #1349-)

  Открыть схему
•

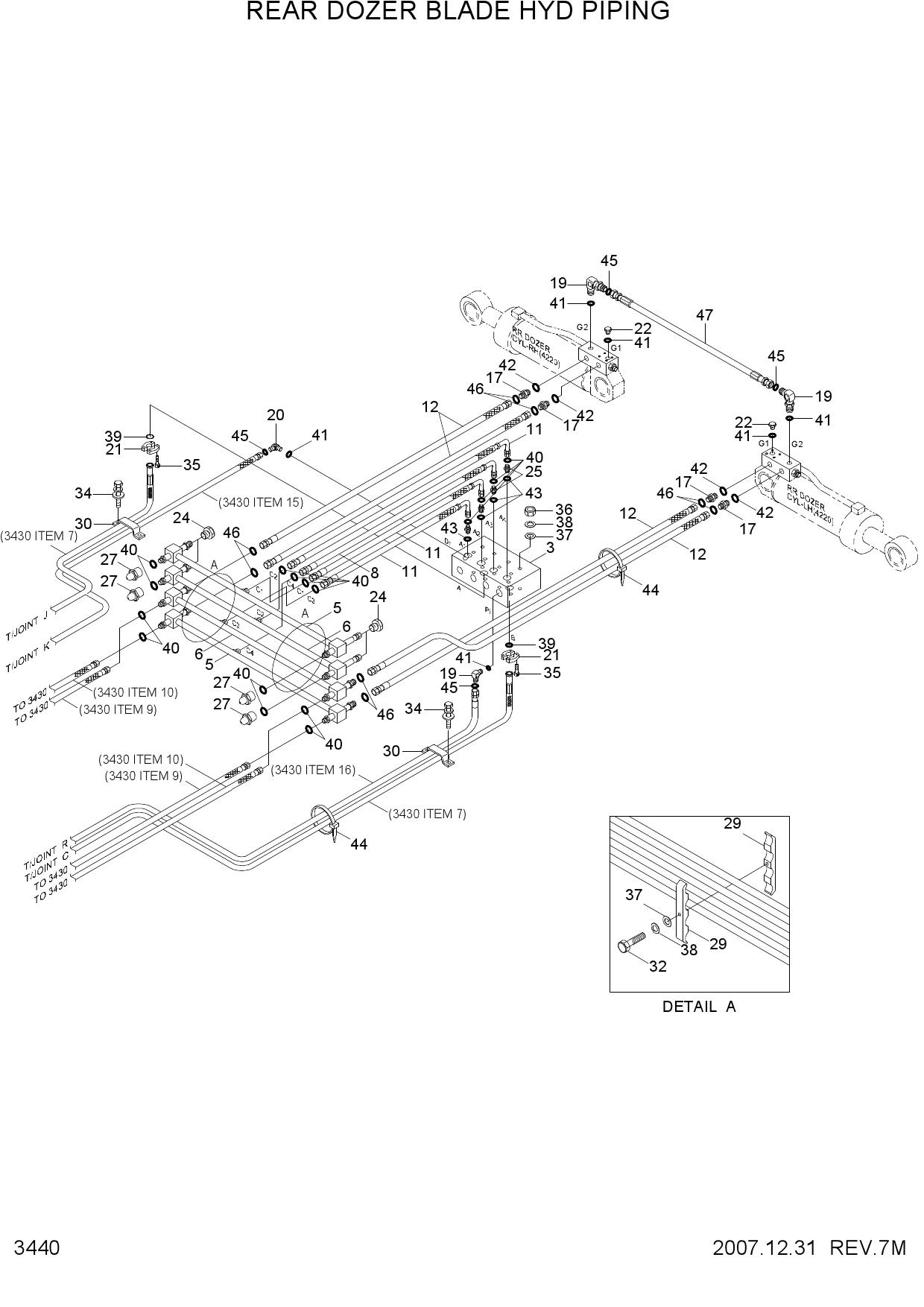

  REAR DOZER BLADE HYD PIPING

  Открыть схему
•

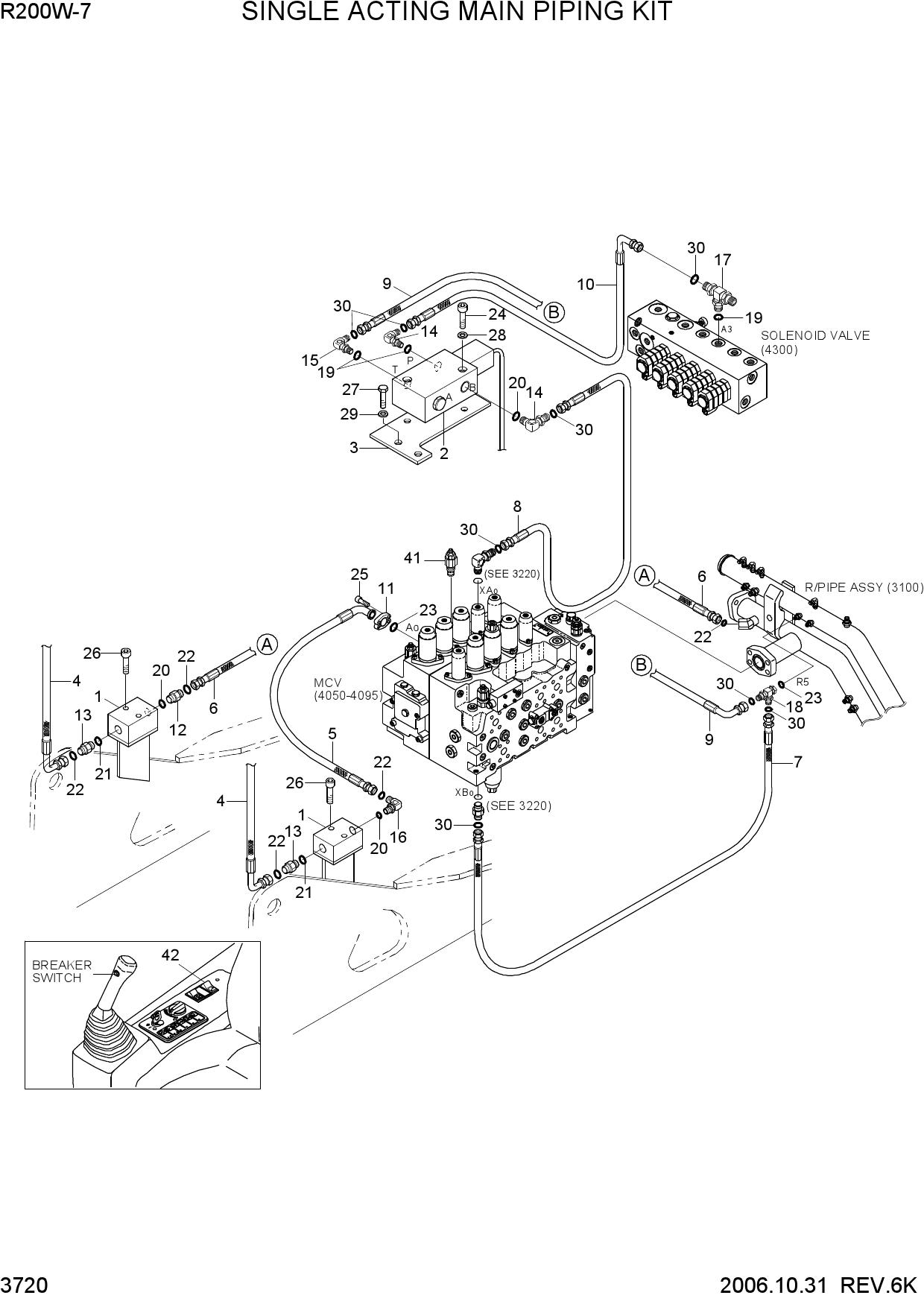

  SINGLE ACTING MAIN PIPING KIT

  Открыть схему
•

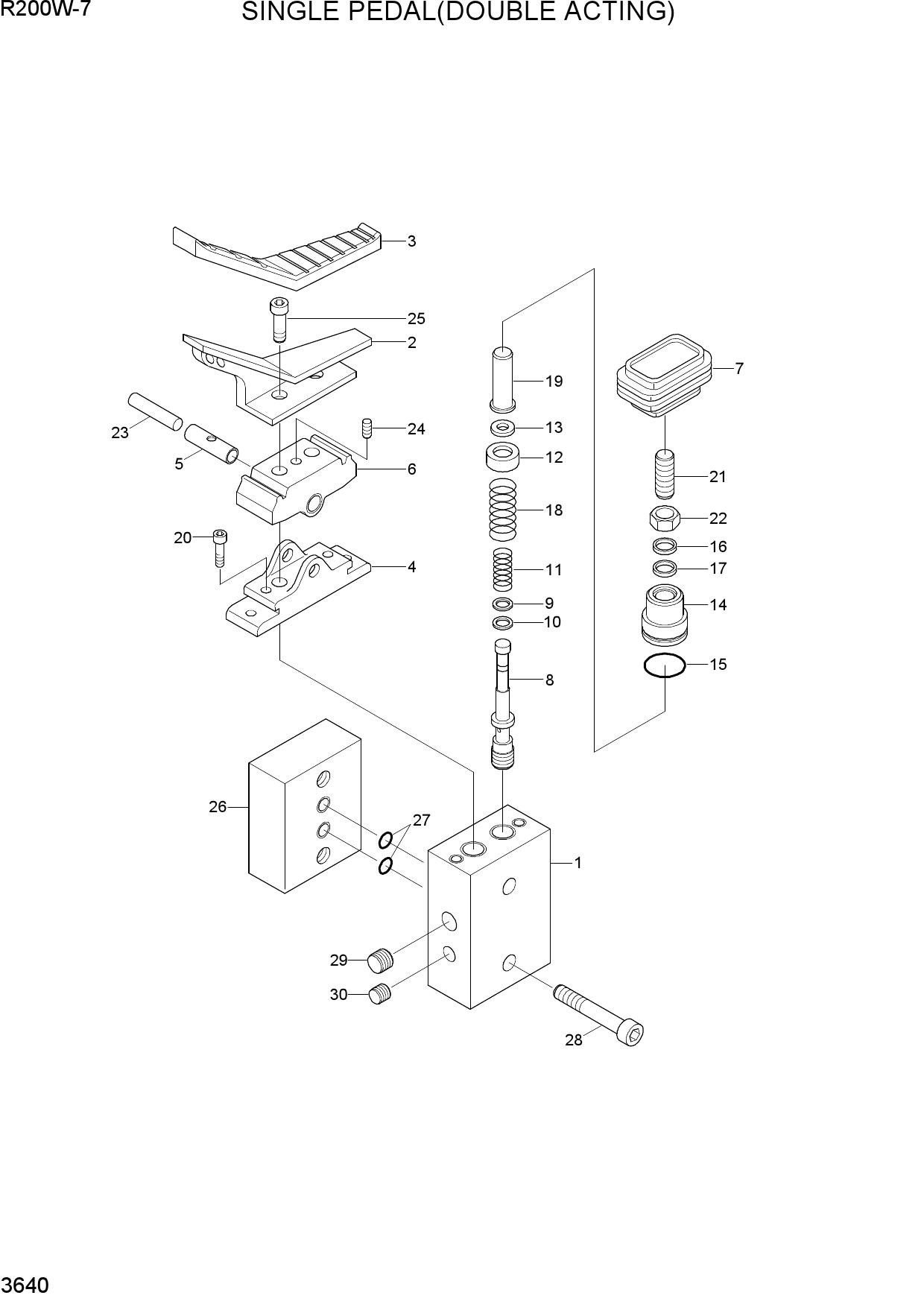

  SINGLE PEDAL(DOUBLE ACTING)

  Открыть схему
•

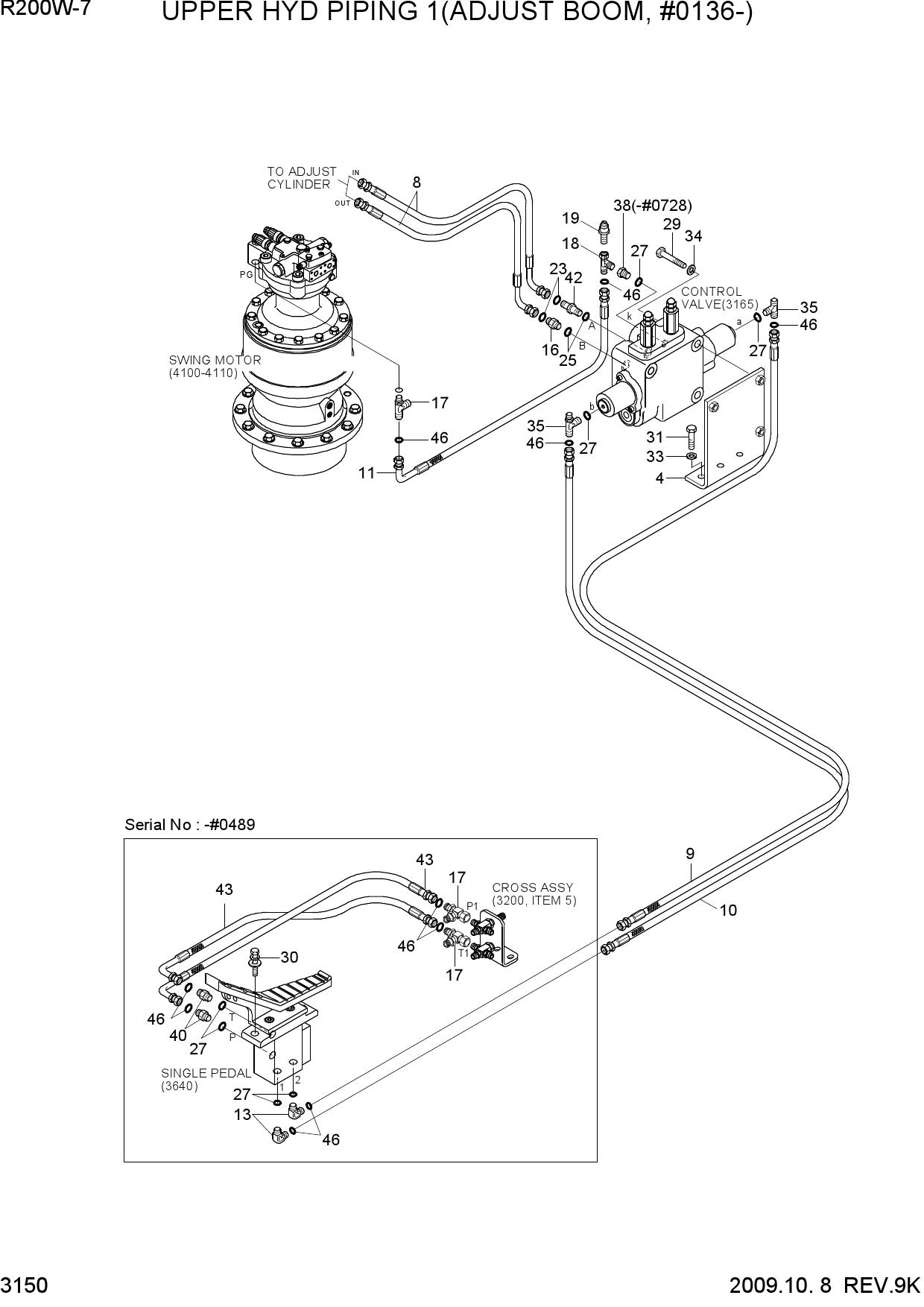

  UPPER HYD PIPING 1(ADJUST BOOM, #0136-)

  Открыть схему
•

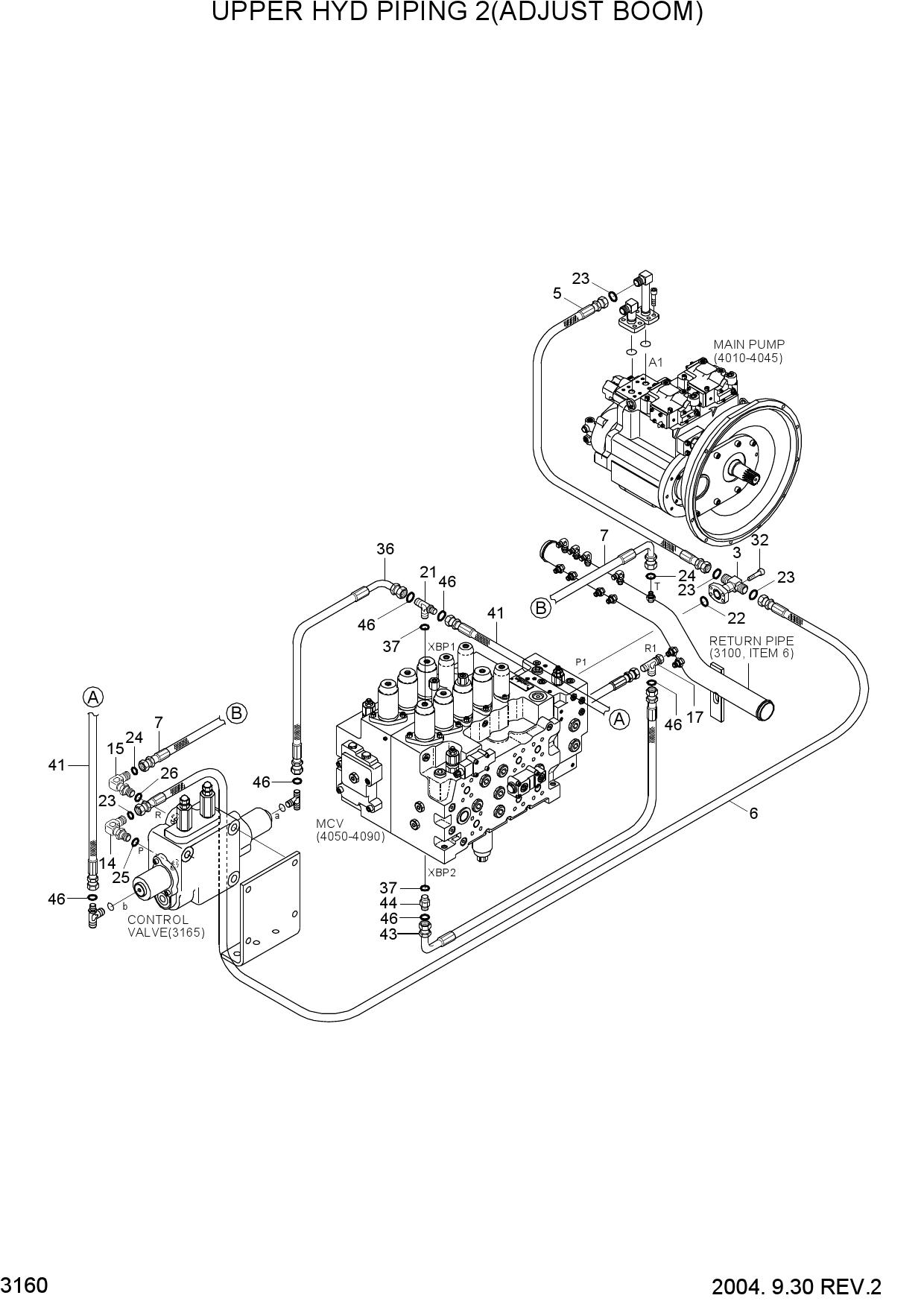

  UPPER HYD PIPING 2(ADJUST BOOM, #0136-)

  Открыть схему
•

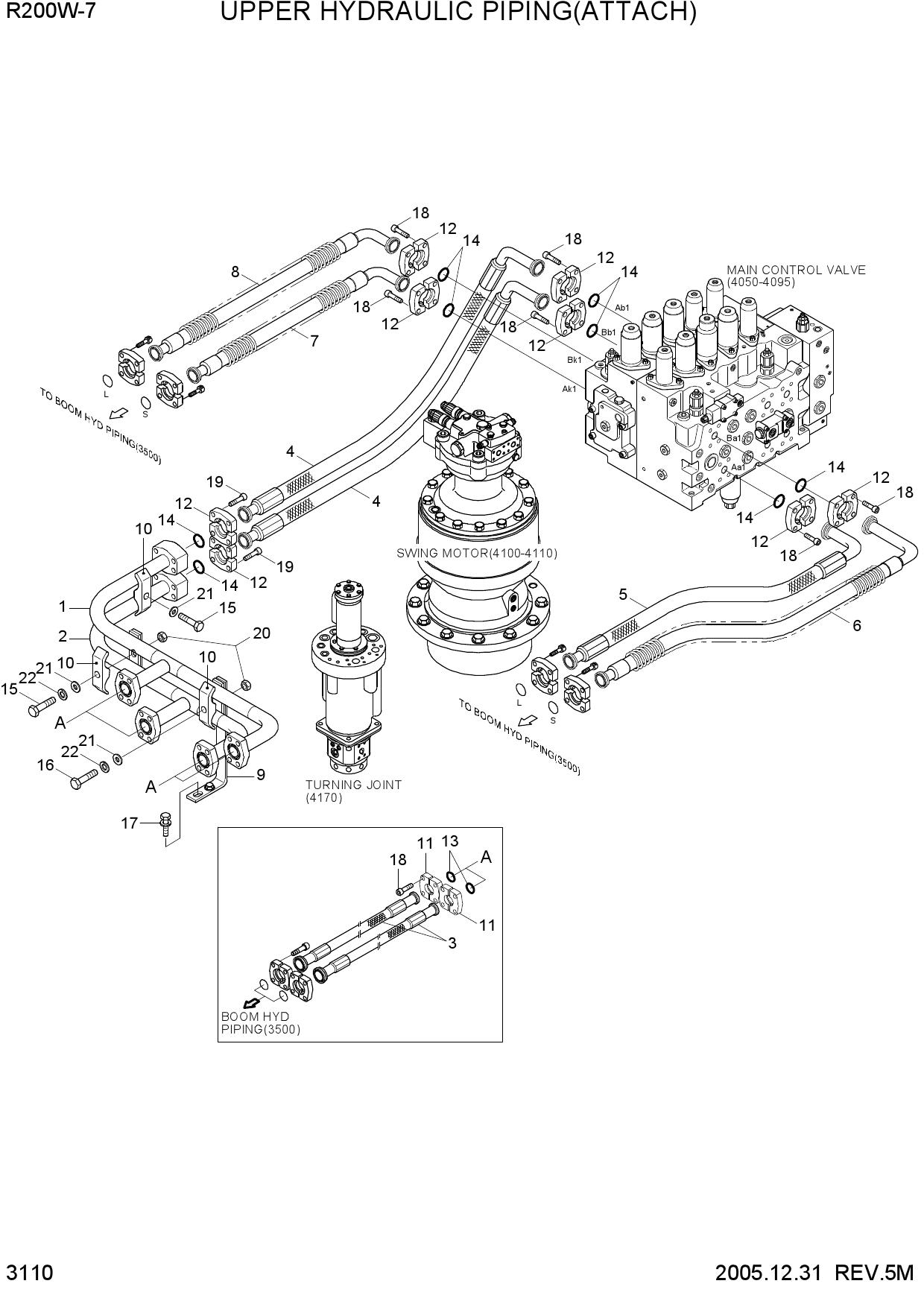

  UPPER HYD PIPING(ATTACH)

  Открыть схему
•

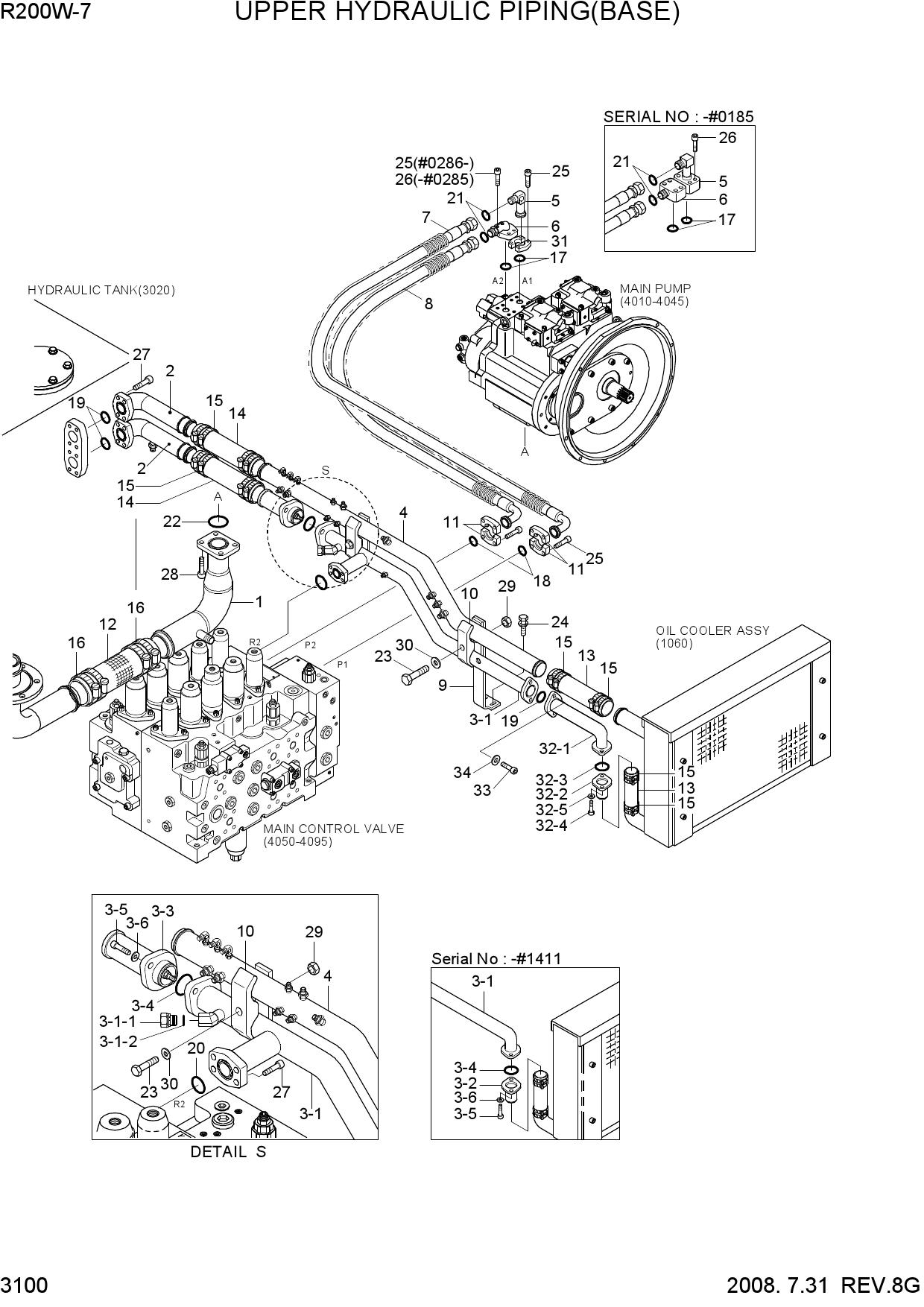

  UPPER HYD PIPING(BASE)

  Открыть схему
