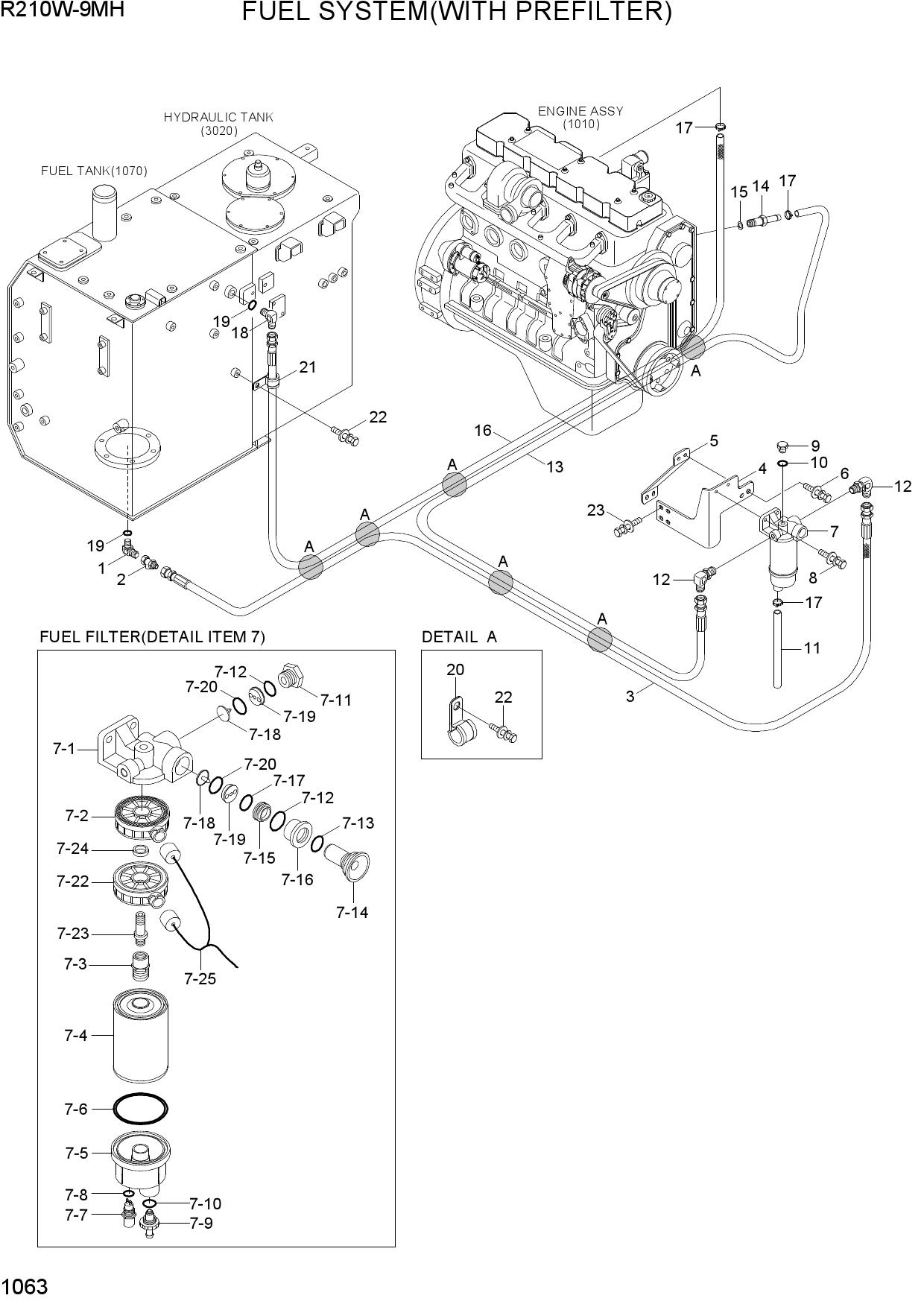

FUEL SYSTEM(WITH PREFILTER)

FUEL SYSTEM(WITH PREFILTER)

FUEL SYSTEM(WITH PREFILTER)

1 11Q4-50030

  • 11Q4-50030 - ELBOW-90
  • Поз.: 1

2 11Q4-50010

  • 11Q4-50010 - VALVE-FUEL CUT
  • Поз.: 2

3 S631-018004

  • S631-018004 - O-RING
  • Поз.: 2-1

4 11Q6-54050

  • 11Q6-54050 - HOSE-FUEL
  • Поз.: 3

5 11Q6-54081

  • 11Q6-54081 - BRACKET
  • Поз.: 4

6 11Q6-54040

  • 11Q6-54040 - BRACKET
  • Поз.: 5

7 S037-102526

  • S037-102526 - BOLT-W/WASHER
  • Поз.: 6

8 11NA-71000

  • 11NA-71000 - FUEL FILTER & W/S ASSY
  • Поз.: 7

9 11NA-73000

  • 11NA-73000 - FUEL FILTER & W/S ASSY
  • Поз.: 7

10 11NA-71010

  • 11NA-71010 - HEAD-FILTER
  • Поз.: 7-1

11 11NA-71020

  • 11NA-71020 - HEATER-FUEL
  • Поз.: 7-2

12 11NA-71030

  • 11NA-71030 - CONNECTOR
  • Поз.: 7-3

13 11NA-71040

  • 11NA-71040 - ELEMENT ASSY
  • Поз.: 7-4

14 11NA-71041

  • 11NA-71041 - ELEMENT ASSY
  • Поз.: 7-4

15 11NA-71050

  • 11NA-71050 - BOWL-CLEAR
  • Поз.: 7-5

16 11NA-71060

  • 11NA-71060 - O-RING
  • Поз.: 7-6

17 11NA-71070

  • 11NA-71070 - SENSOR
  • Поз.: 7-7

18 11NA-71080

  • 11NA-71080 - O-RING
  • Поз.: 7-8

19 11NA-71090

  • 11NA-71090 - VALVE-SCREW
  • Поз.: 7-9

20 11NA-71100

  • 11NA-71100 - O-RING
  • Поз.: 7-10

21 11NA-71020

  • 11NA-71020 - HEATER-FUEL
  • Поз.: 7-22

22 11Q6-50100

  • 11Q6-50100 - CONNECTOR
  • Поз.: 7-23

23 11Q6-50110

  • 11Q6-50110 - SPACER
  • Поз.: 7-24

24 21Q8-23200

  • 21Q8-23200 - HARNESS-FUEL WARMER
  • Поз.: 7-25

25 S037-103526

  • S037-103526 - BOLT-W/WASHER
  • Поз.: 8

26 P210-101400

  • P210-101400 - PLUG-HEX
  • Поз.: 9

27 Y161-014001

  • Y161-014001 - O-RING
  • Поз.: 10

28 11Q6-54070

  • 11Q6-54070 - HOSE ASSY
  • Поз.: 11

29 11N8-50060

  • 11N8-50060 - ELBOW-90
  • Поз.: 12

30 11N8-57030

  • 11N8-57030 - HOSE ASSY-FUEL
  • Поз.: 13

31 11ND-40170

  • 11ND-40170 - CONNECTOR
  • Поз.: 14

32 P392-120000

  • P392-120000 - WASHER-COPPER
  • Поз.: 15

33 11N8-57000

  • 11N8-57000 - HOSE ASSY-FUEL
  • Поз.: 16

34 S520-015000

  • S520-015000 - CLAMP-HOSE
  • S/DRIVE
  • Поз.: 17

35 P020-110003

  • P020-110003 - ELBOW-90
  • Поз.: 18

36 S631-018004

  • S631-018004 - O-RING
  • Поз.: 19

37 31L7-10220

  • 31L7-10220 - CLAMP-TUBE
  • INS SINGLE
  • Поз.: 20

38 31L7-10340

  • 31L7-10340 - CLAMP-TUBE INS
  • Поз.: 21

39 S037-101526

  • S037-101526 - BOLT-W/WASHER
  • Поз.: 22

40 S037-102026

  • S037-102026 - BOLT-W/WASHER
  • Поз.: 23
