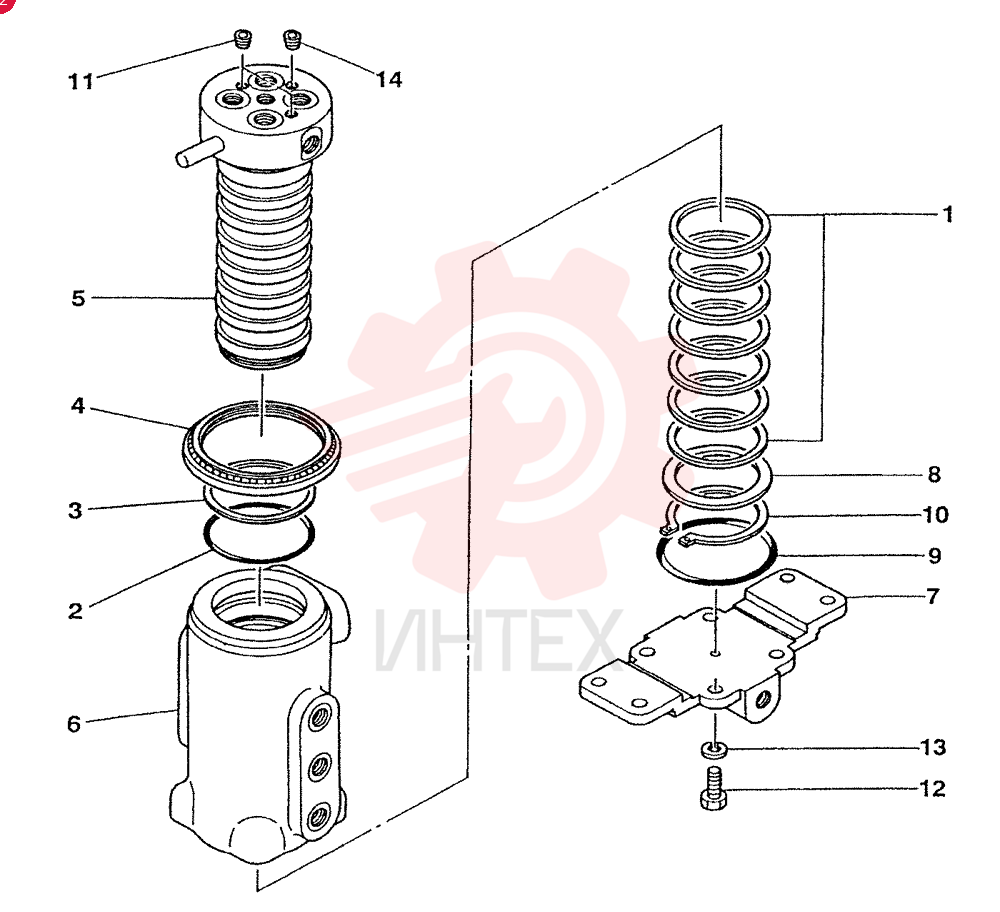

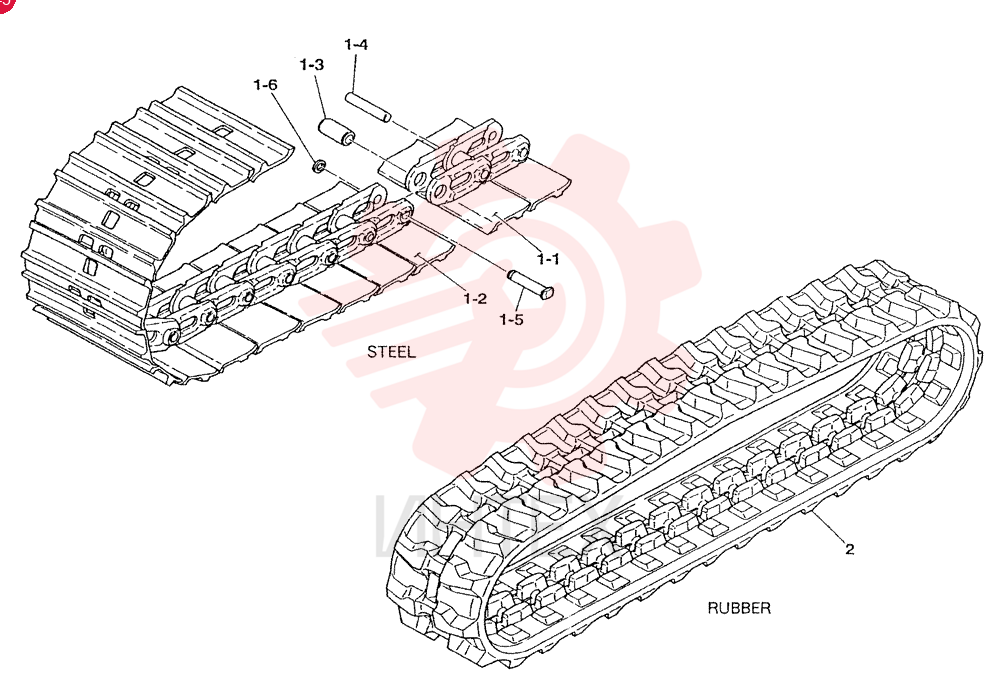

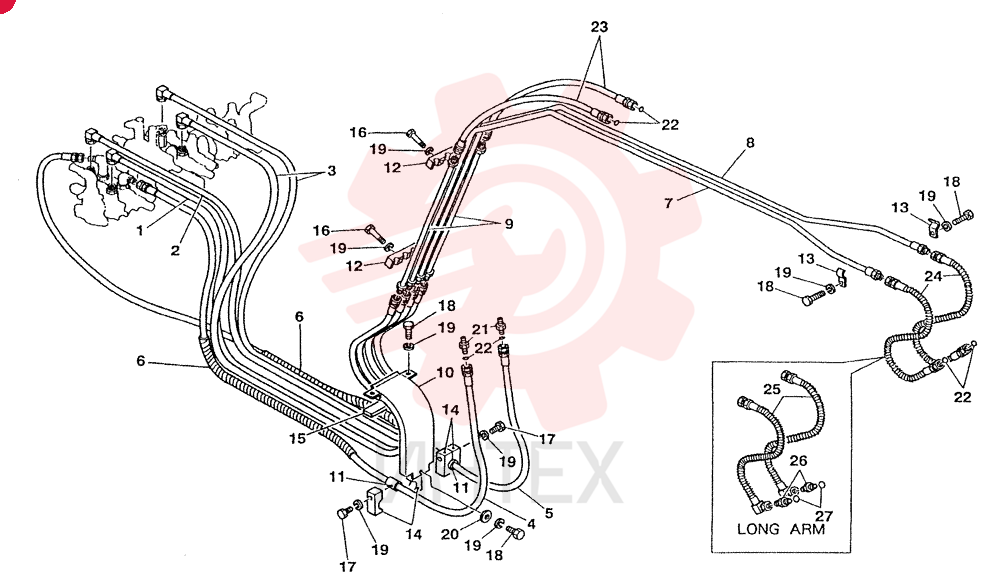

(SK024) - Мини-экскаватор с серийного № PV02600 (1/89-12/03) — схемы
-

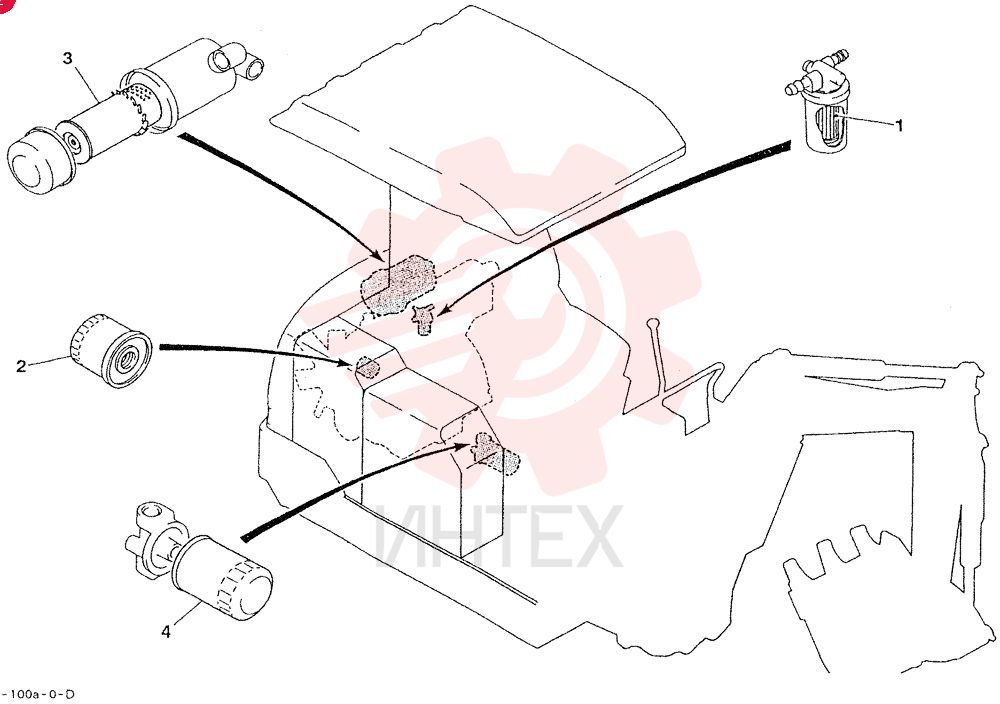

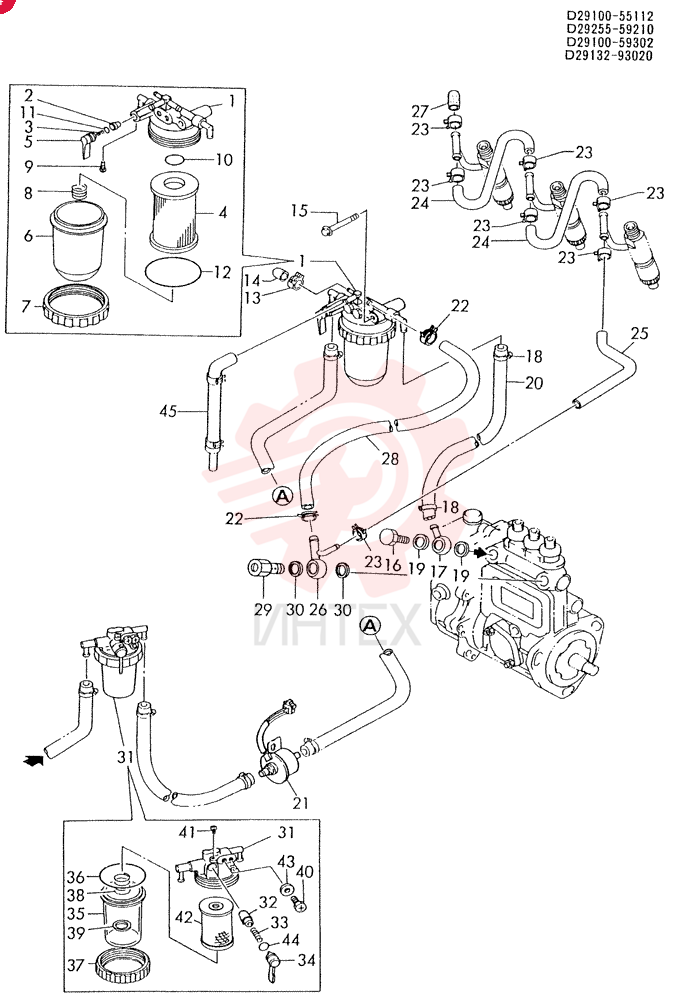

129100-55650 Фильтр топливныйОткрыть схему -

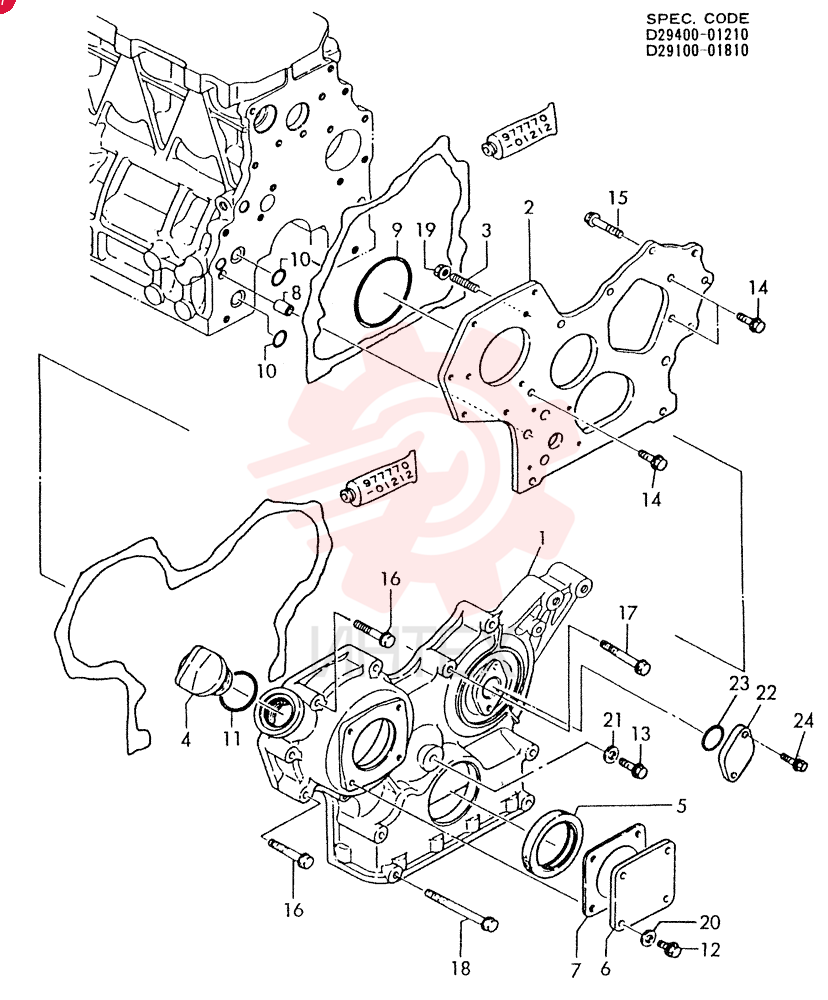

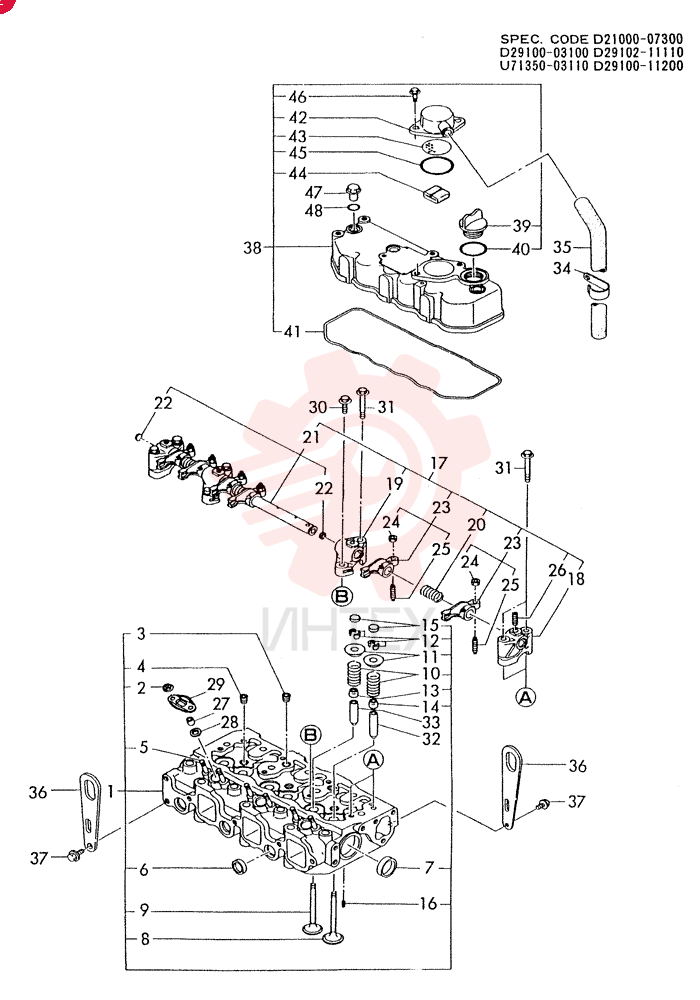

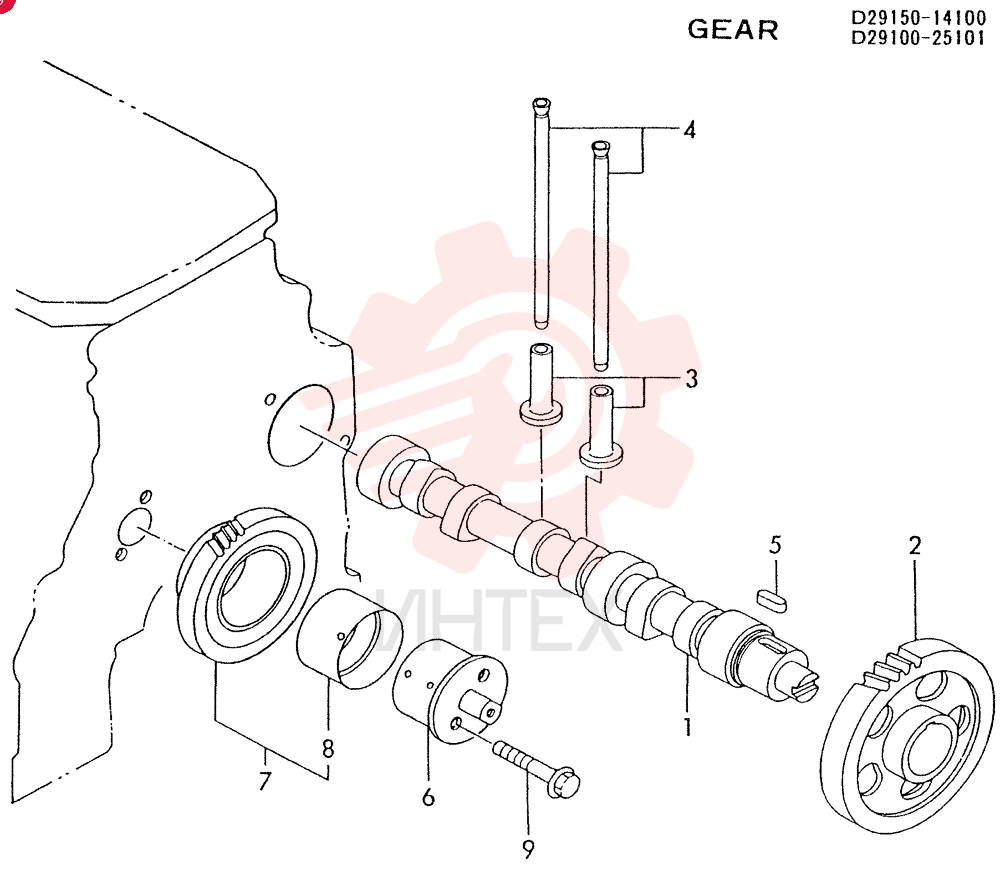

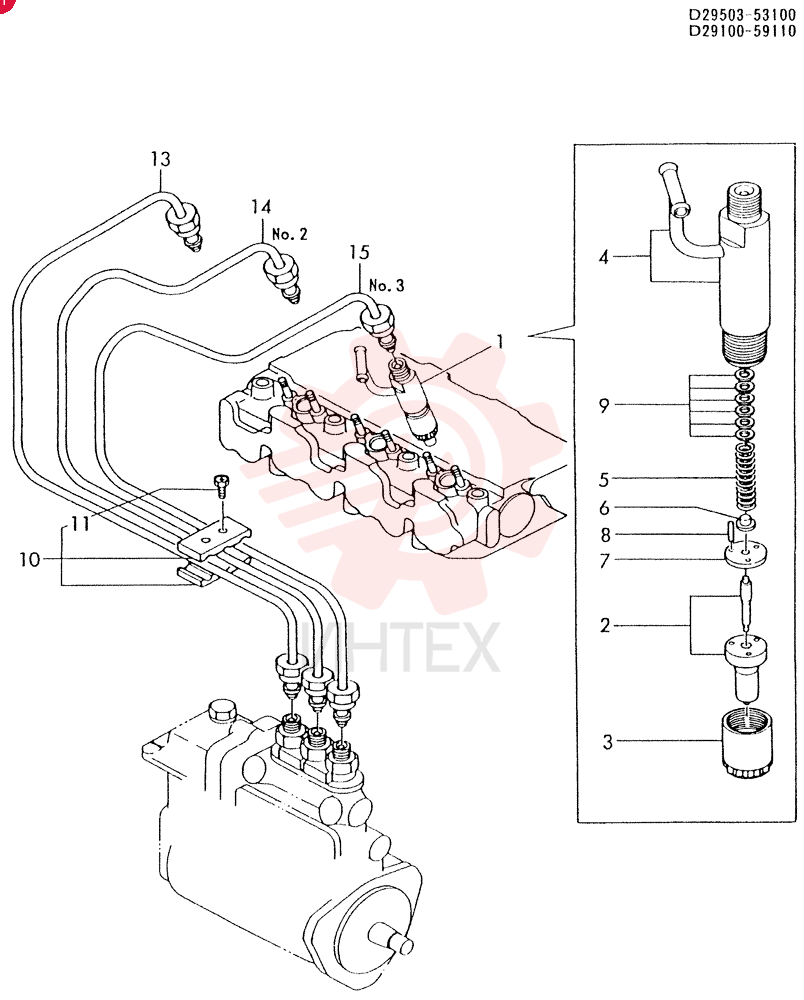

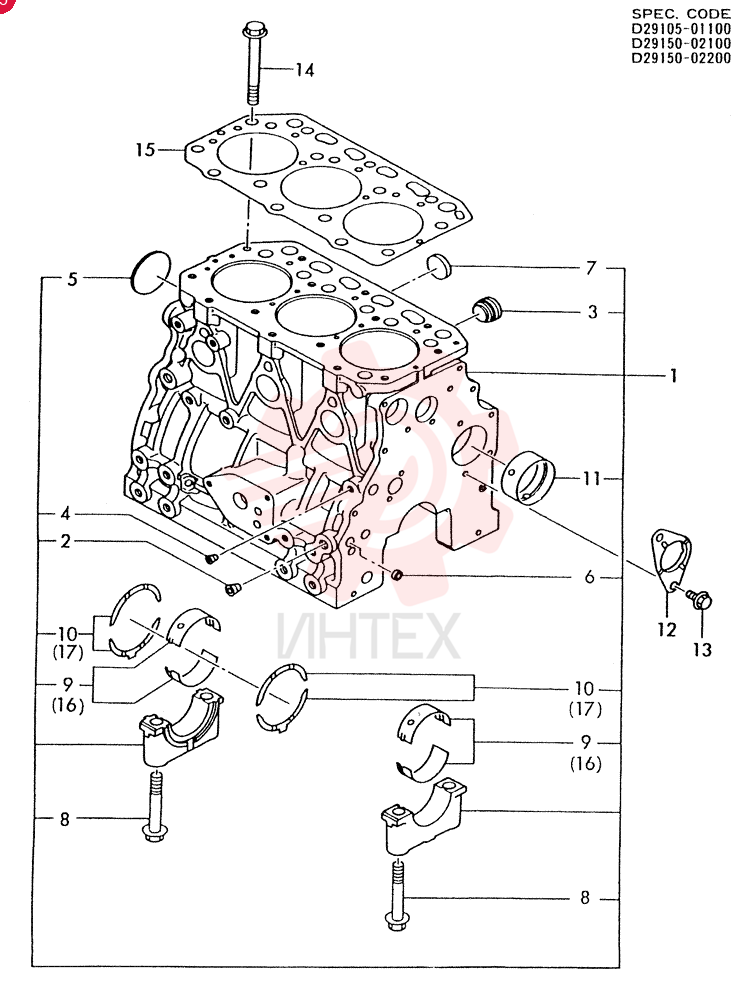

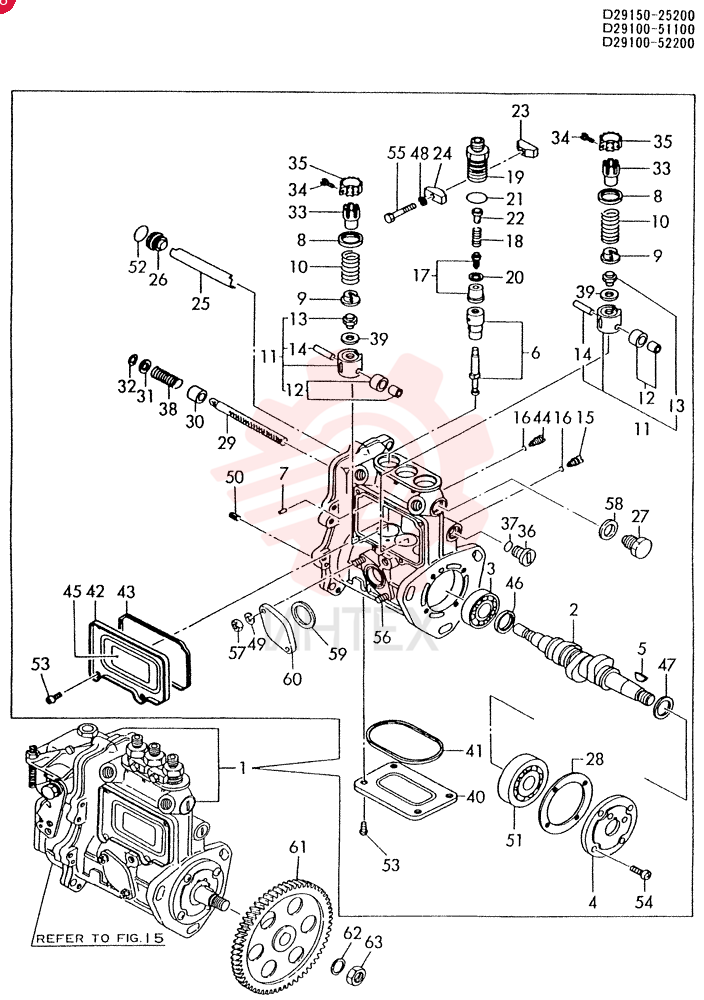

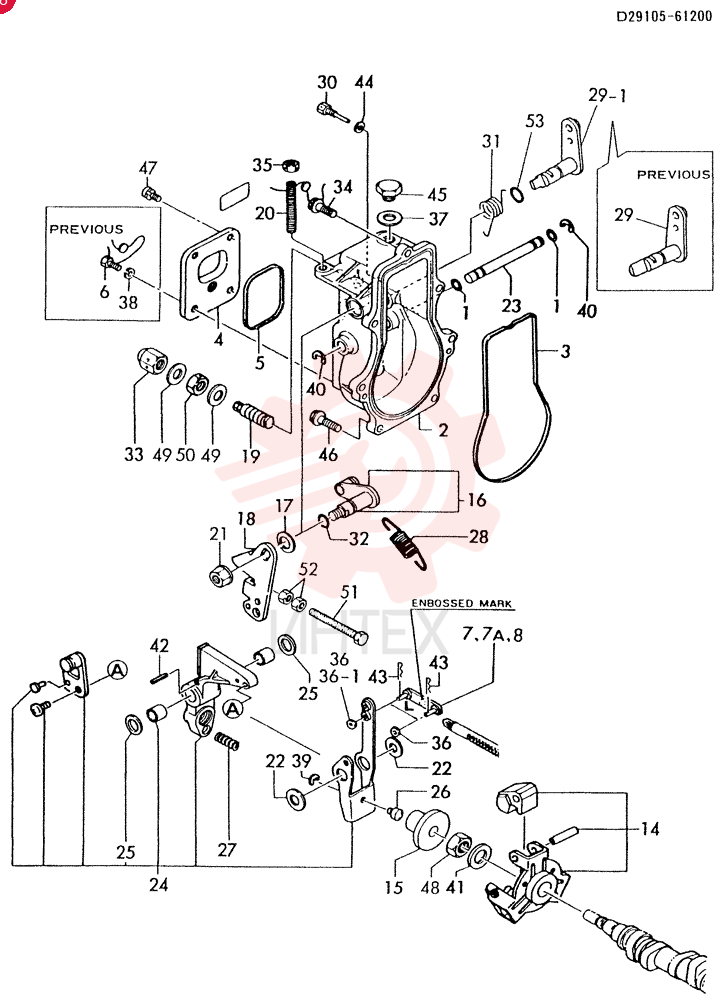

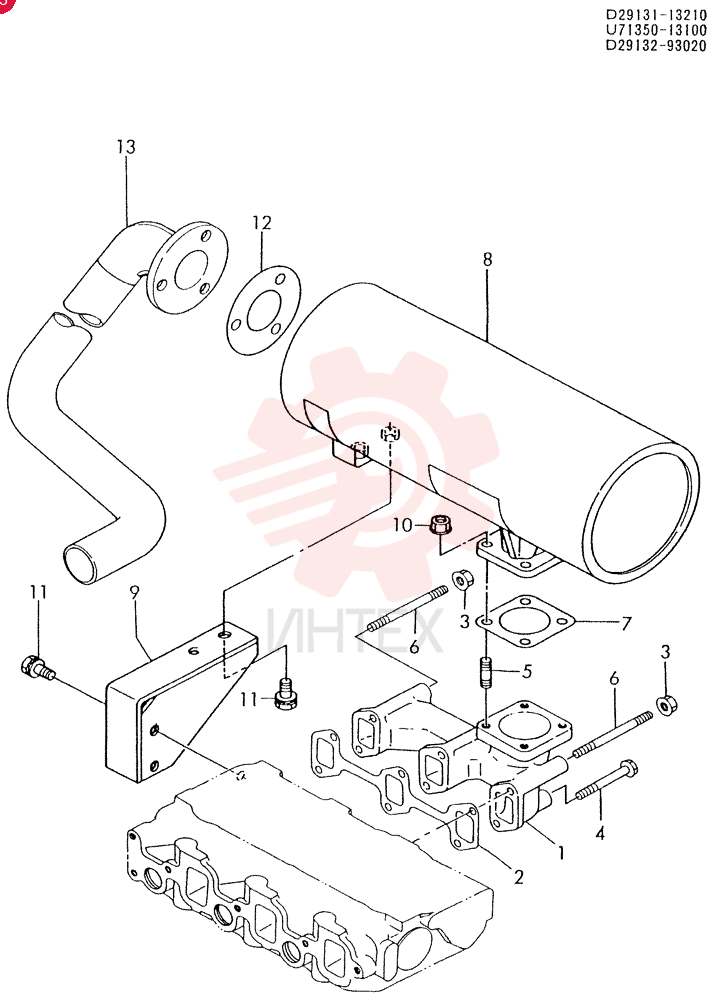

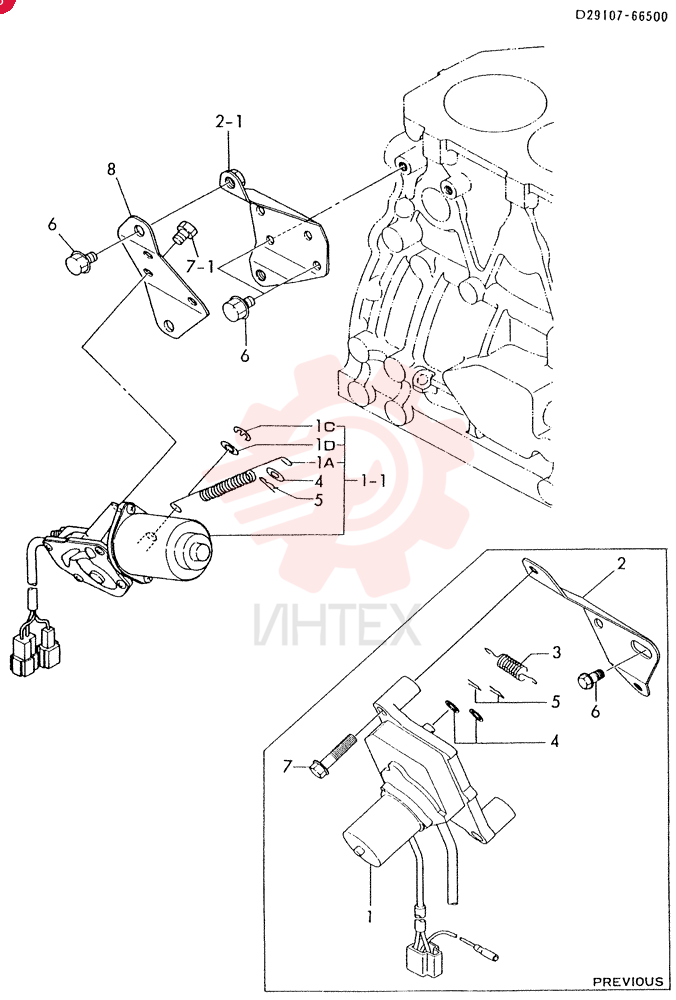

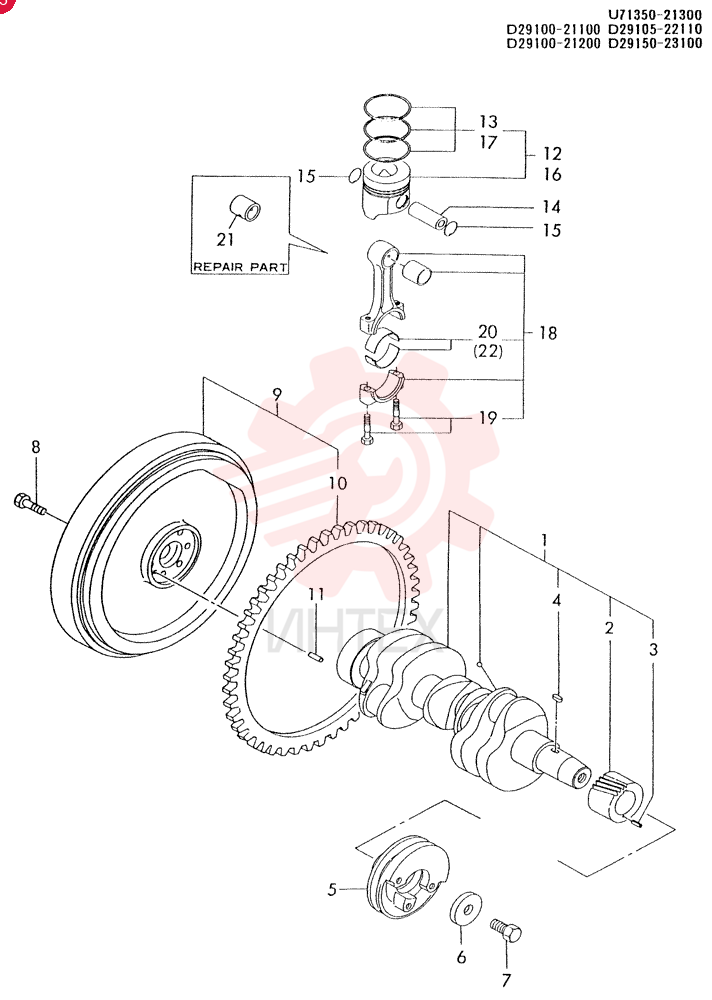

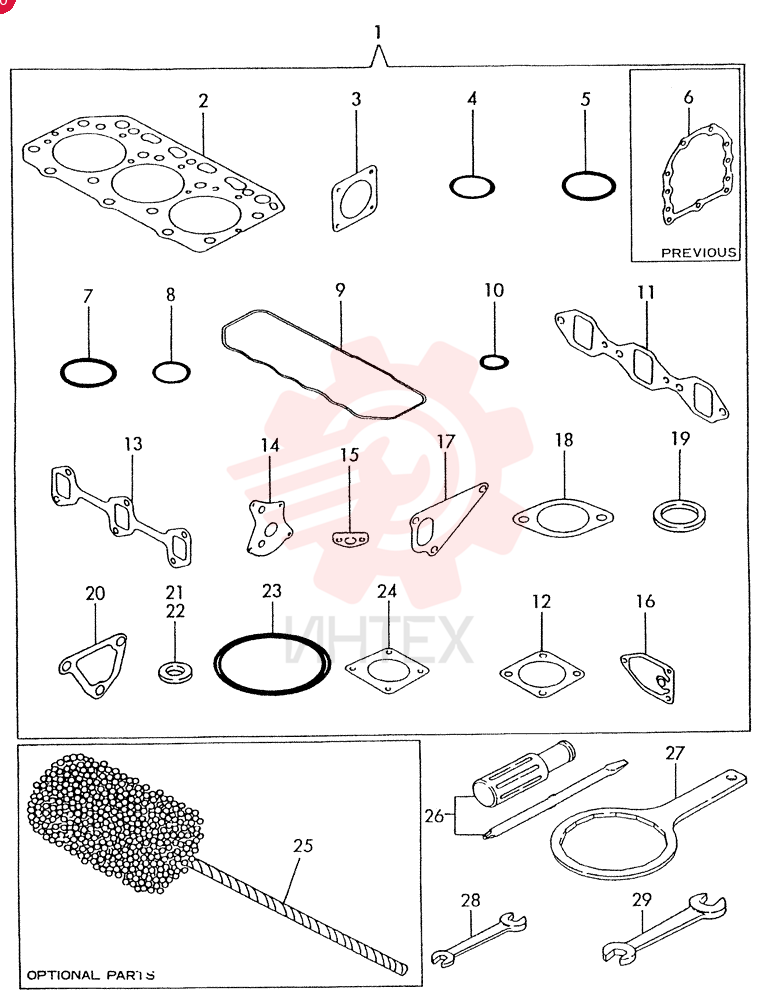

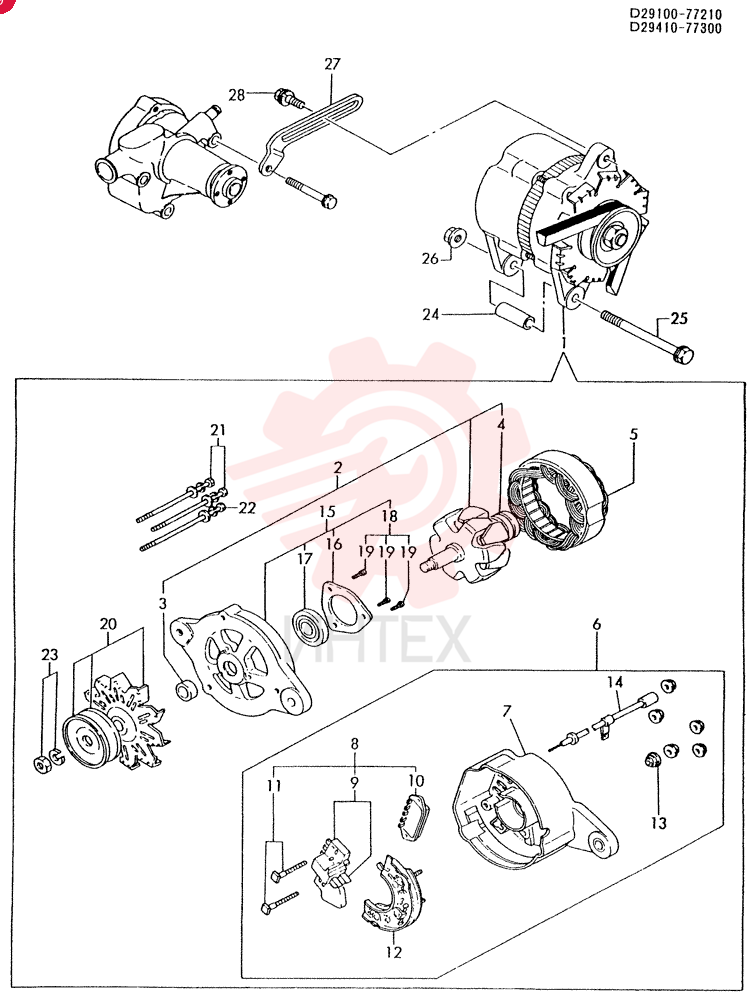

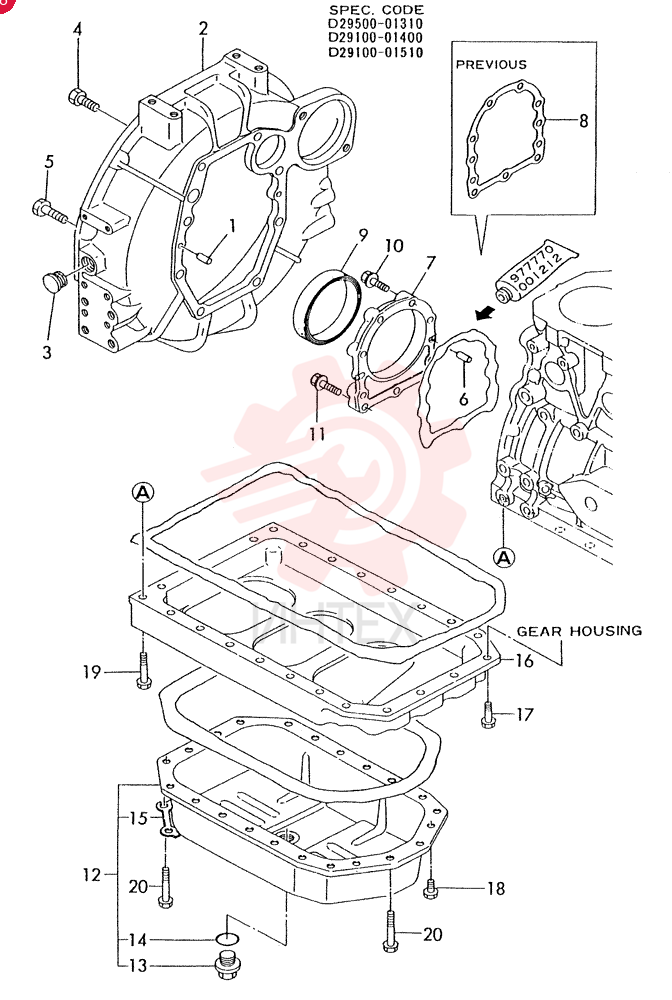

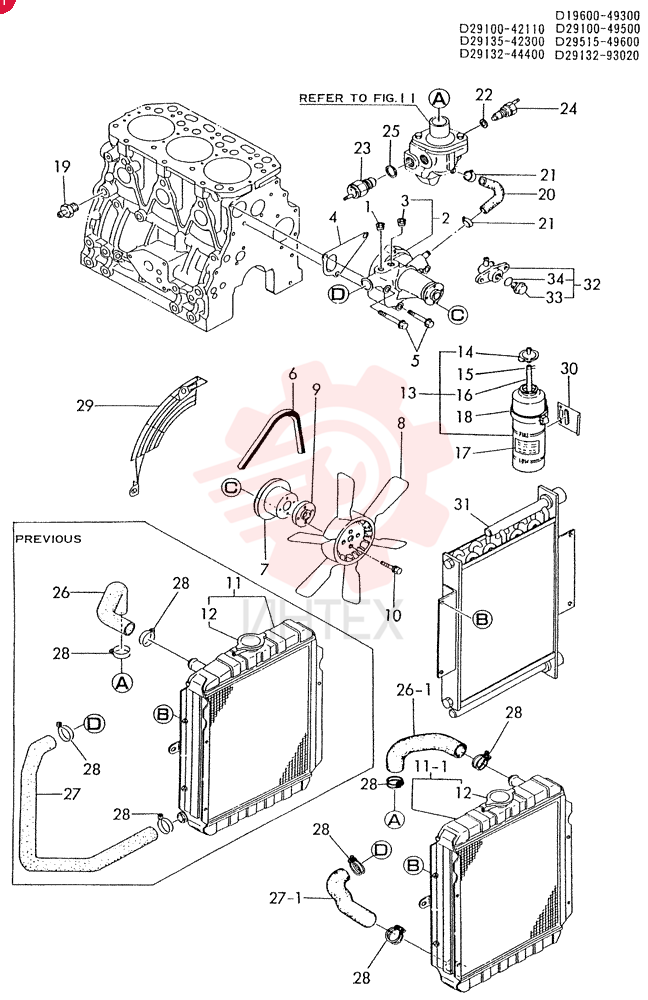

INJECLINE 3TN84L-RTBAОткрыть схему -
S00091-01045 НиппельОткрыть схему -
S04312-00500 Каток опорныйОткрыть схему -
S04313-00500 Каток опорныйОткрыть схему -

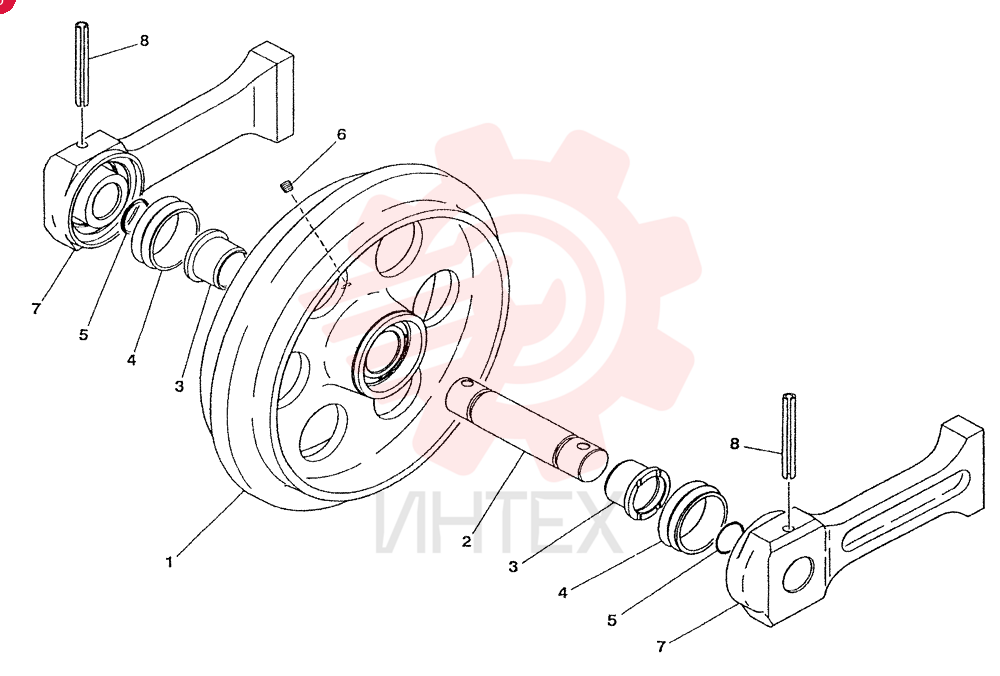

S04314-90010 Колесо направляющее (ленивец)Открыть схему -

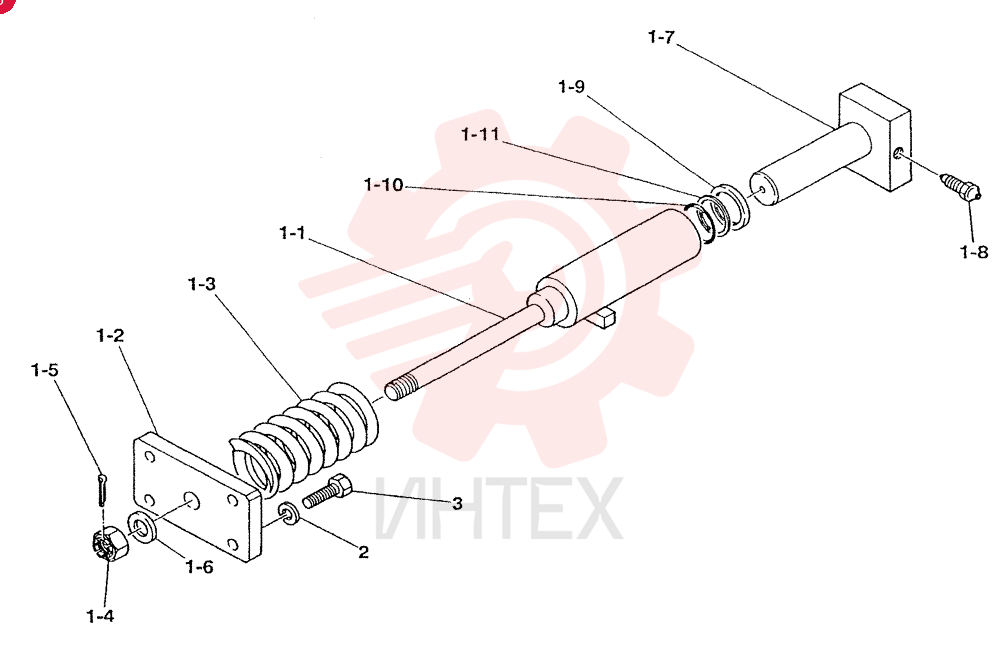

S04315-01100 ПодушкаОткрыть схему -
S04332-01800 ВалОткрыть схему -

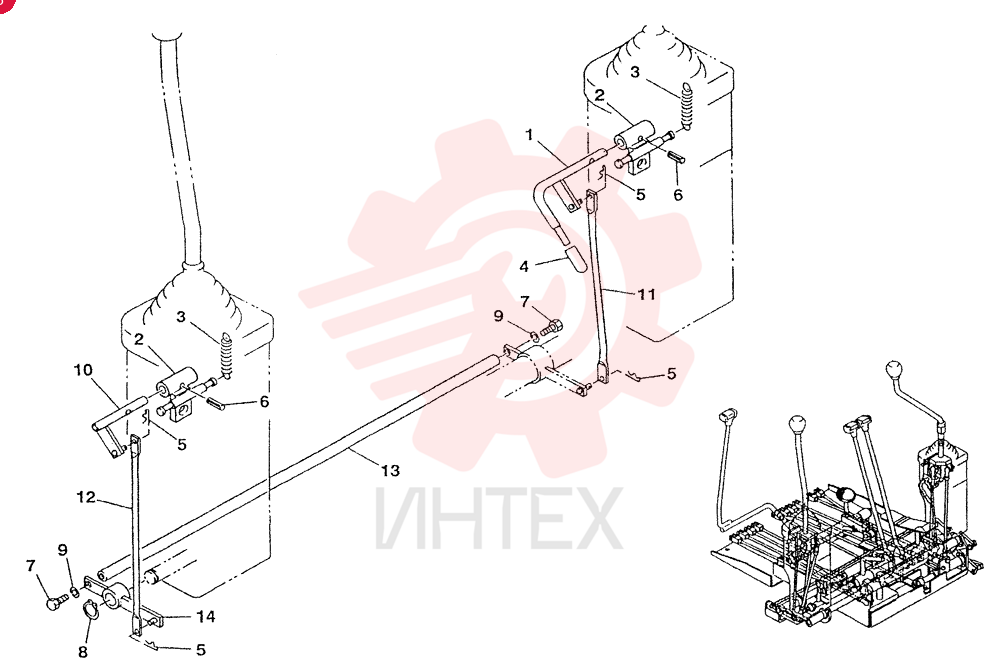

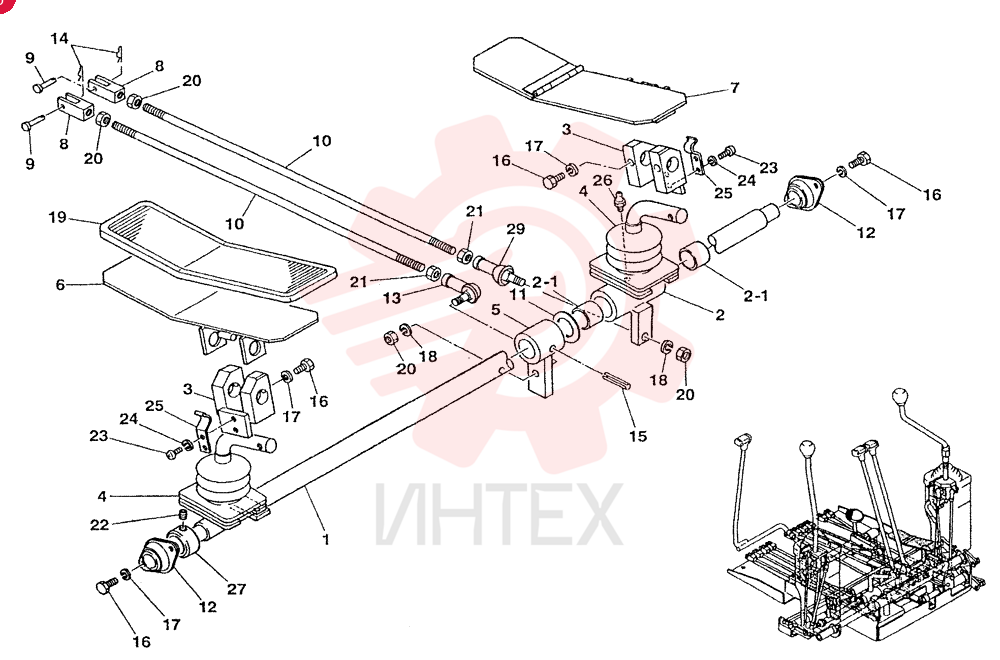

S04332-04900 РычагОткрыть схему -
S04332-13100 ПластинаОткрыть схему -
S04332-14700 Стойка (правая)Открыть схему -
S04332-14800 РычагОткрыть схему -
S04332-16100 Стойка (левая)Открыть схему -

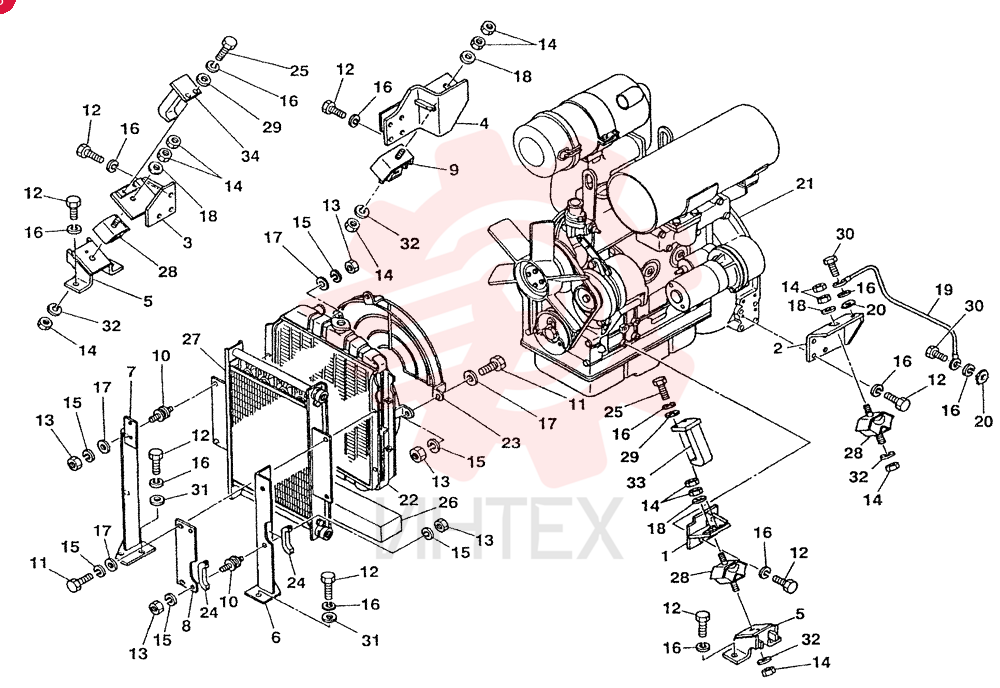

S04340-04100 Опора двигателяОткрыть схему -

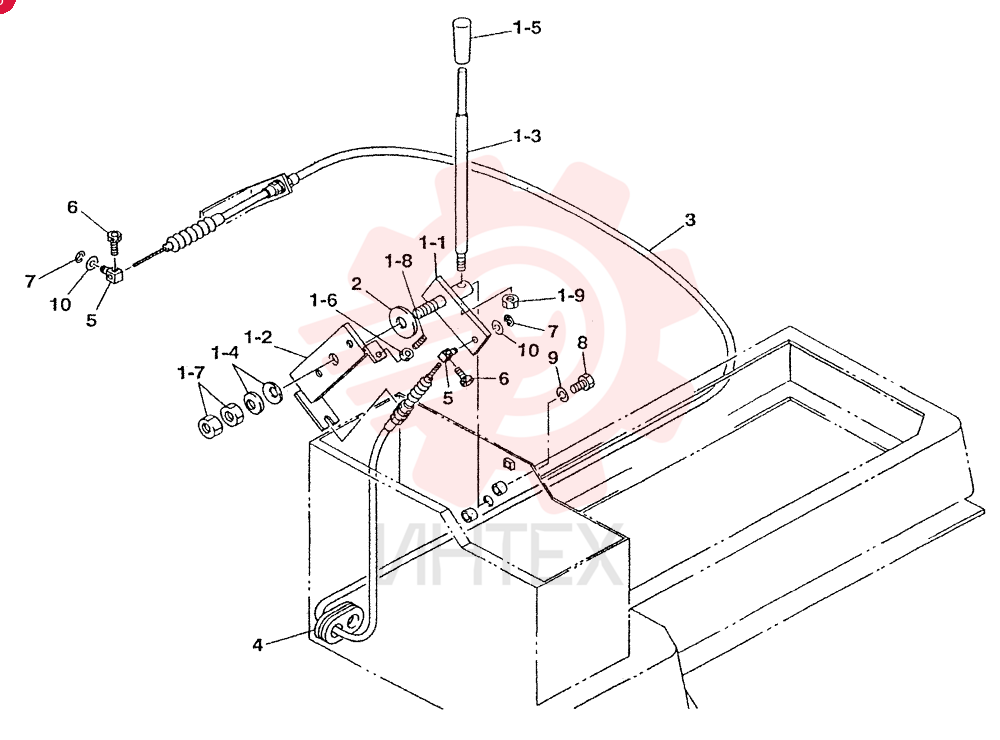

S04341-90000 Орган управления в сбореОткрыть схему -

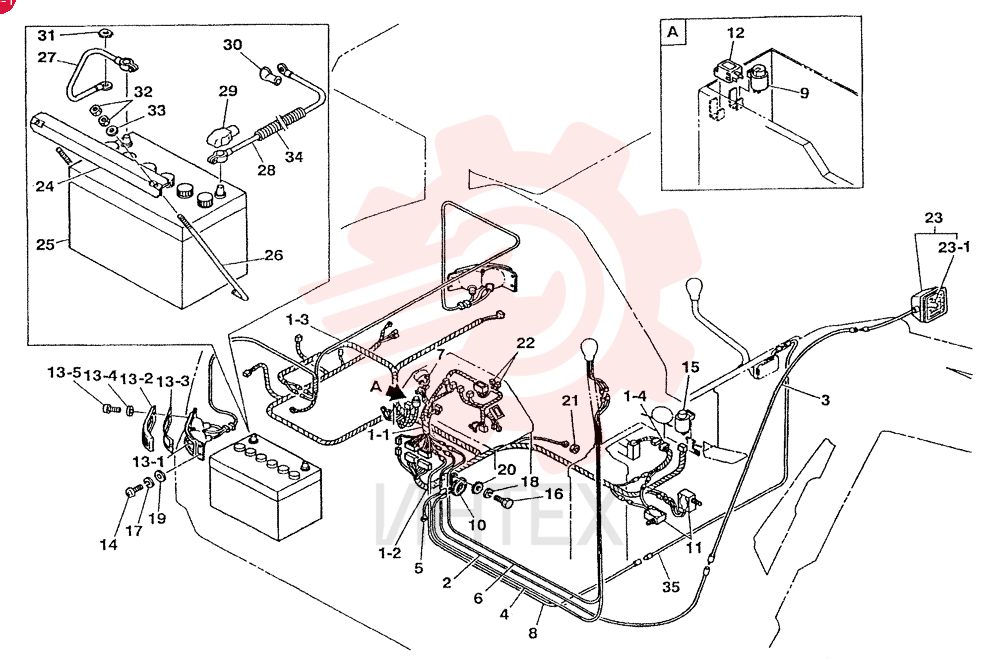

S04342-90020 Жгут проводов в сбореОткрыть схему -
S04343-03100 ПанельОткрыть схему -

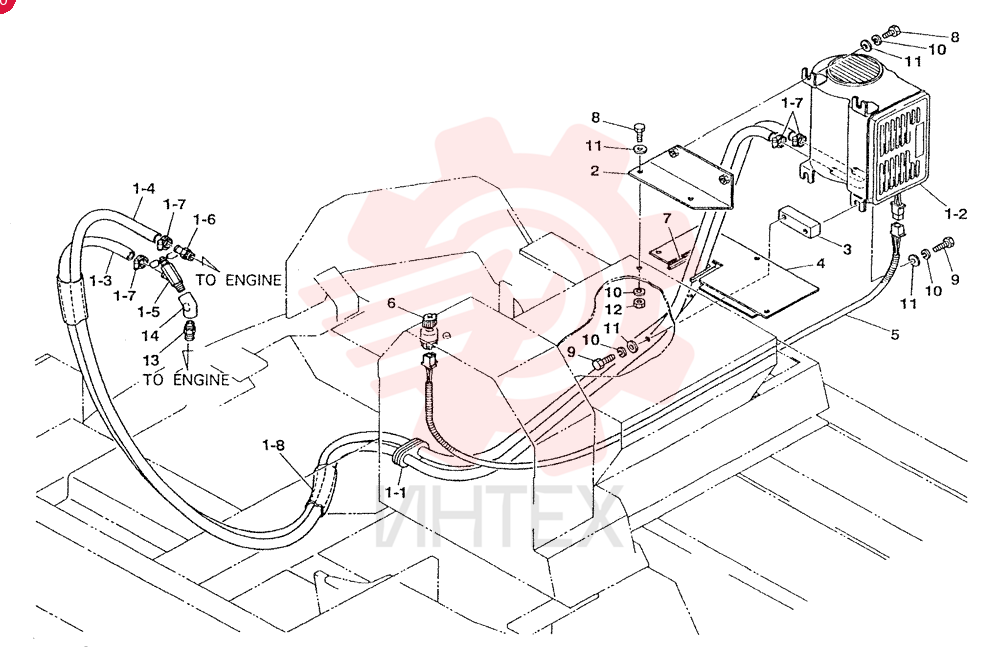

S04345-90000 Отопитель в сбореОткрыть схему -

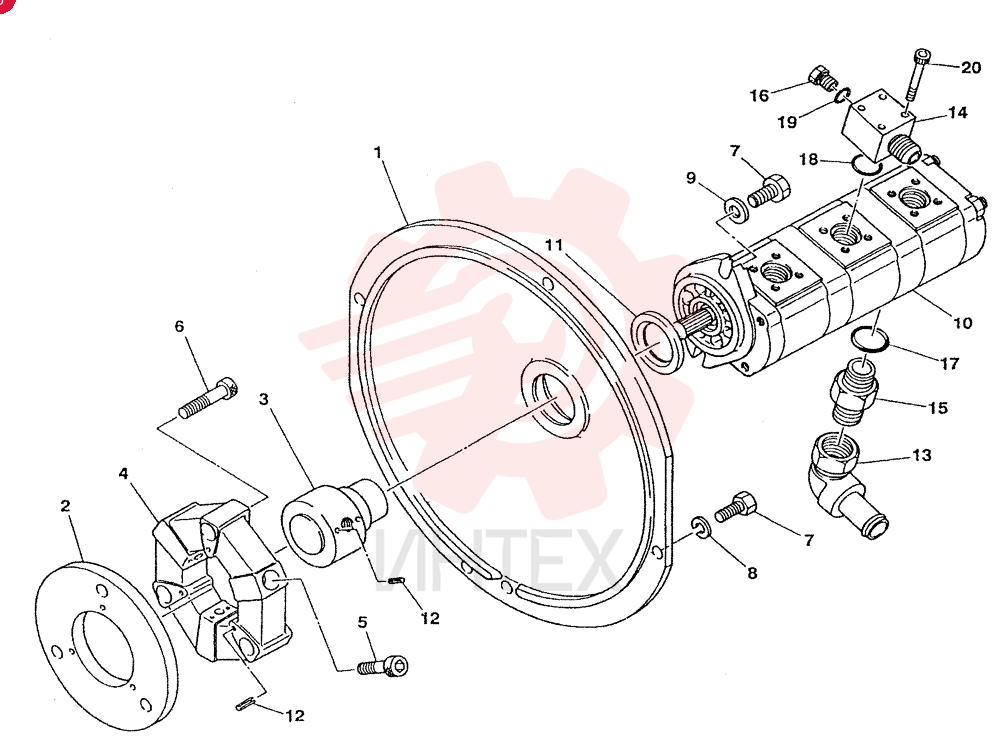

S04352-02100 Картер (корпус)Открыть схему -

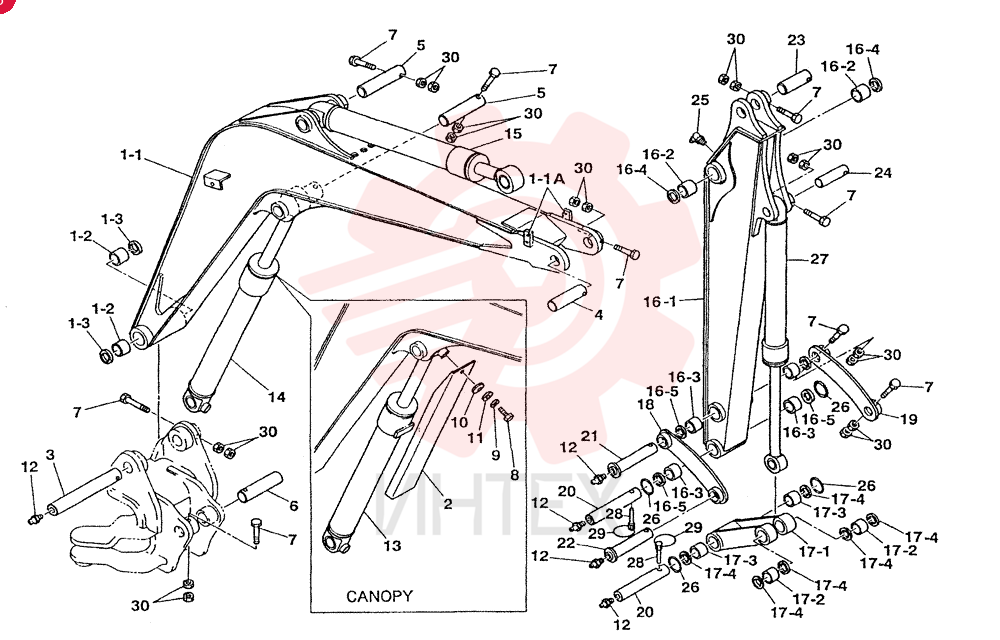

S04360-07100 Стрела в сбореОткрыть схему -

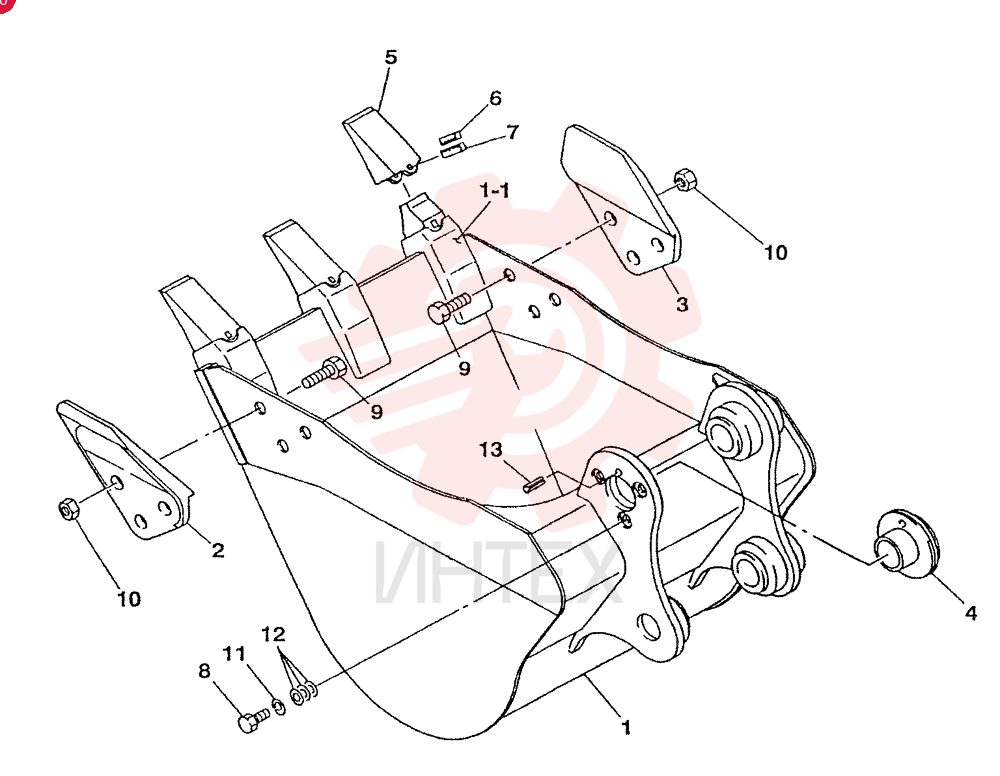

S04362-05000 Ковш в сбореОткрыть схему -

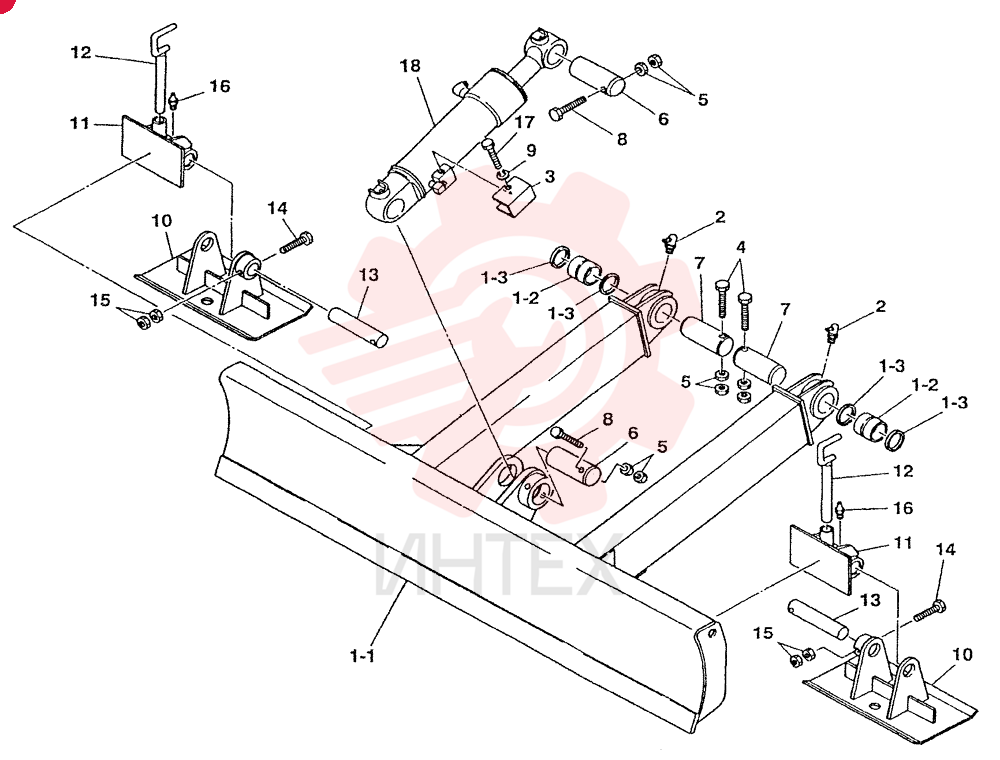

S04363-02100 Лезвие в сбореОткрыть схему -

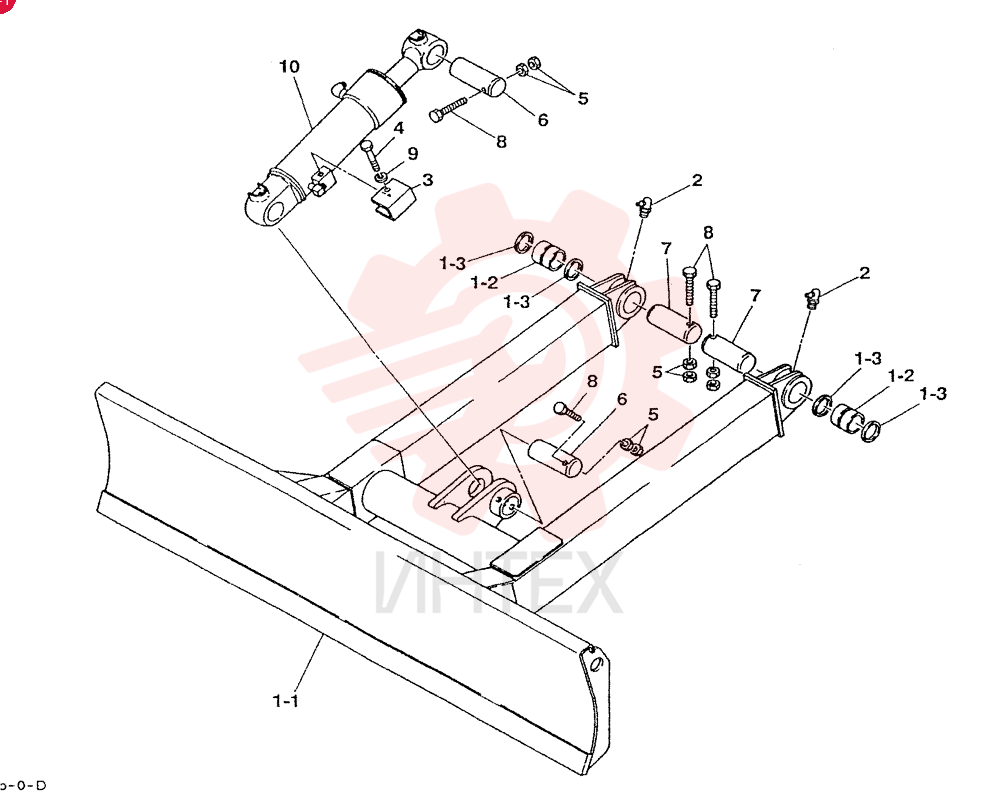

S04363-05100 Лезвие в сборе (часть 1)Открыть схему -

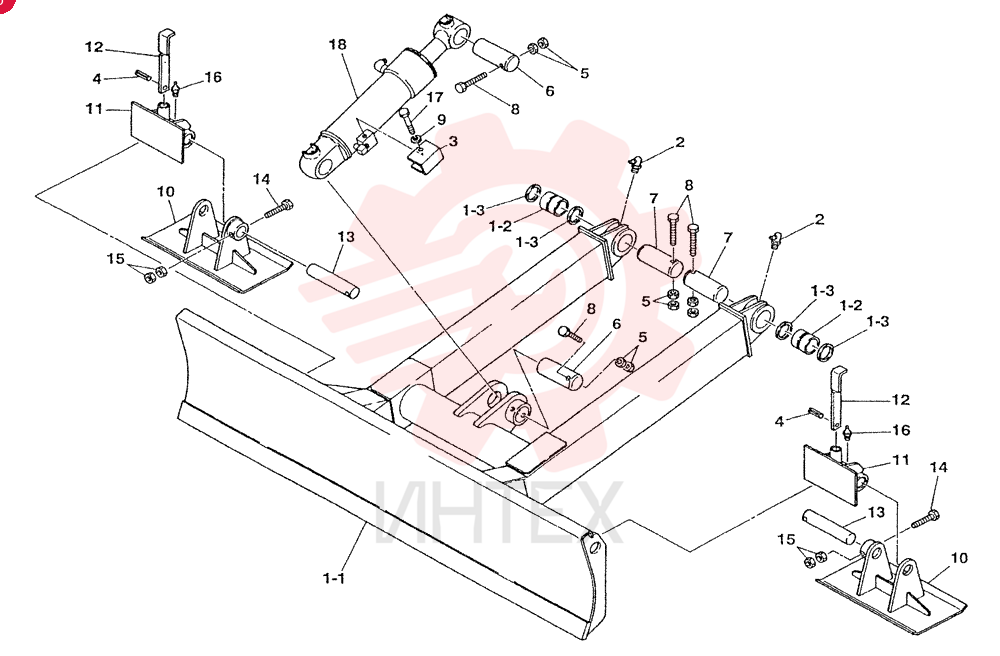

S04363-05100 Лезвие в сборе (часть 2)Открыть схему -
S04370-04100 ТрубаОткрыть схему -
S04370-04500 Трубка жесткаяОткрыть схему -

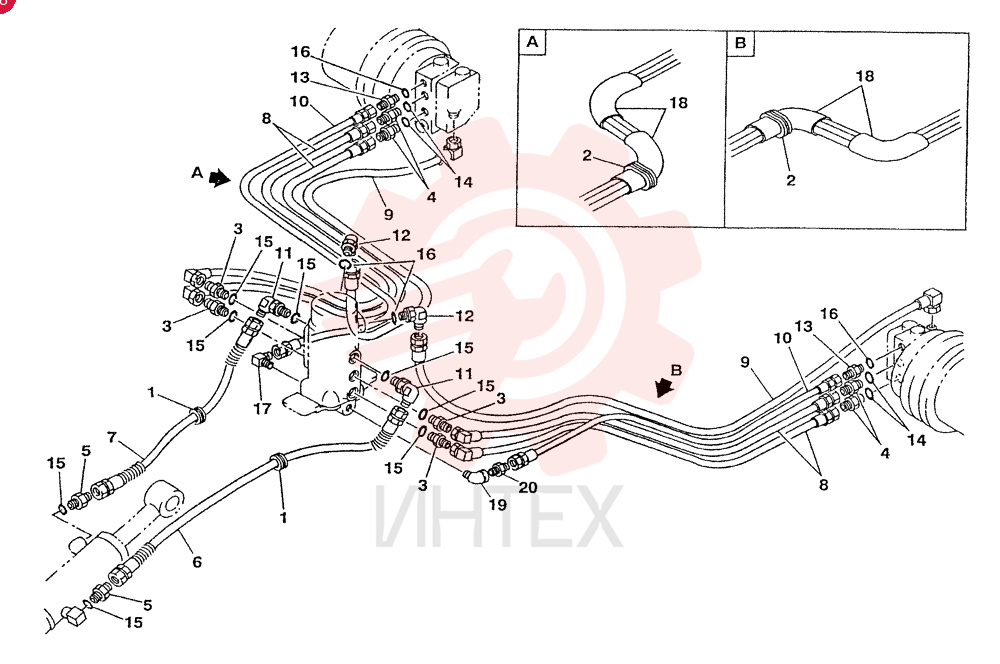

S04372-00100 Втулка уплотнительнаяОткрыть схему -

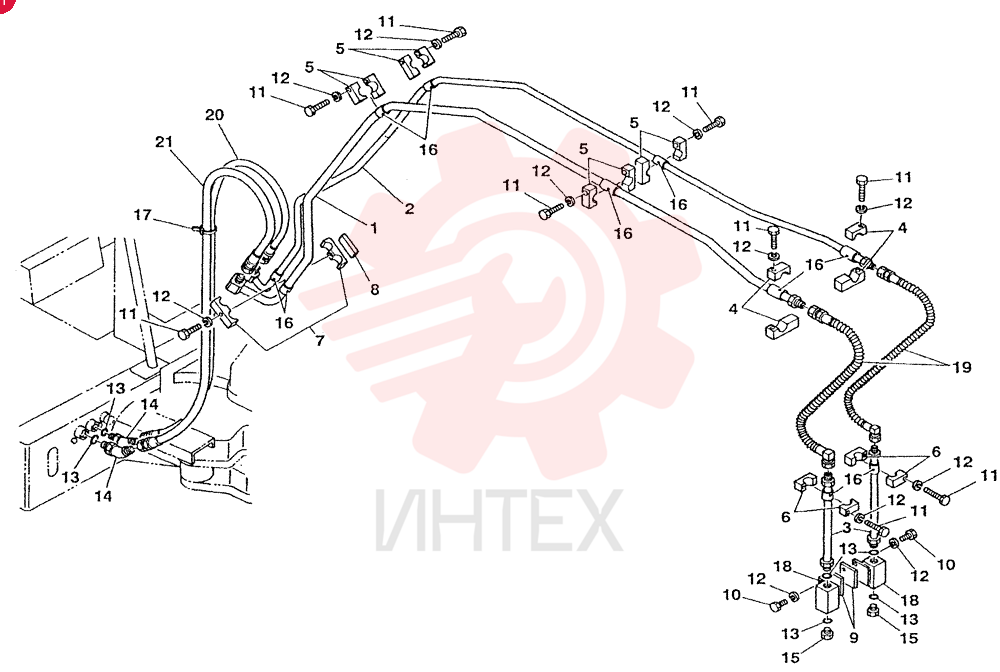

S04373-90030 Трубопровод молота в сбореОткрыть схему -
S04380-90020 Бак в сборе, гидравлическийОткрыть схему -
S04381-00020 Бак топливный в сбореОткрыть схему -

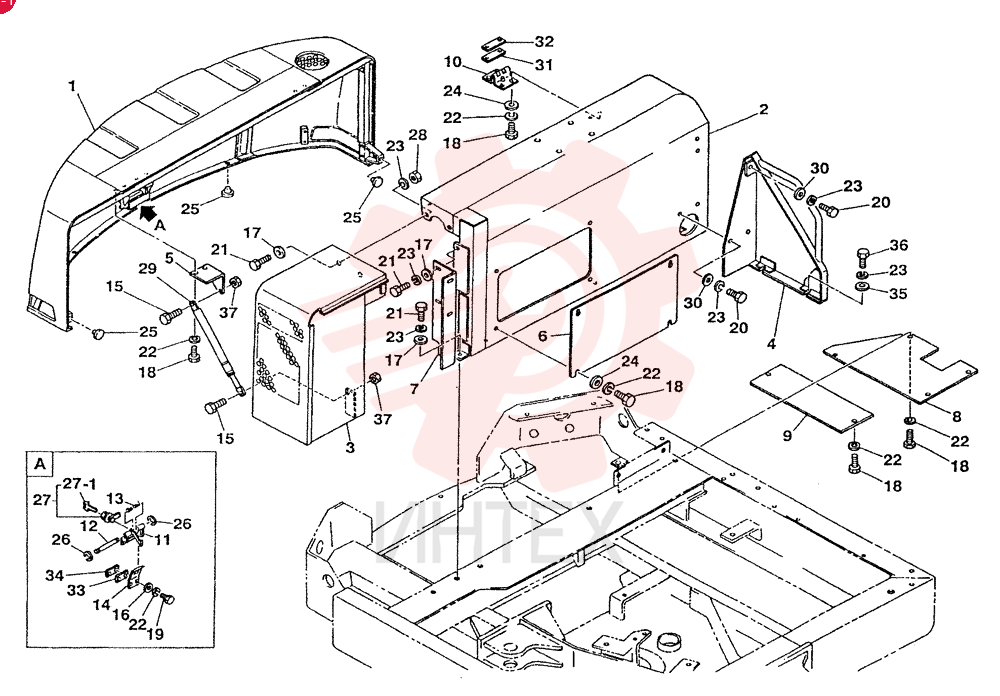

S04382-06100 КрышкаОткрыть схему -

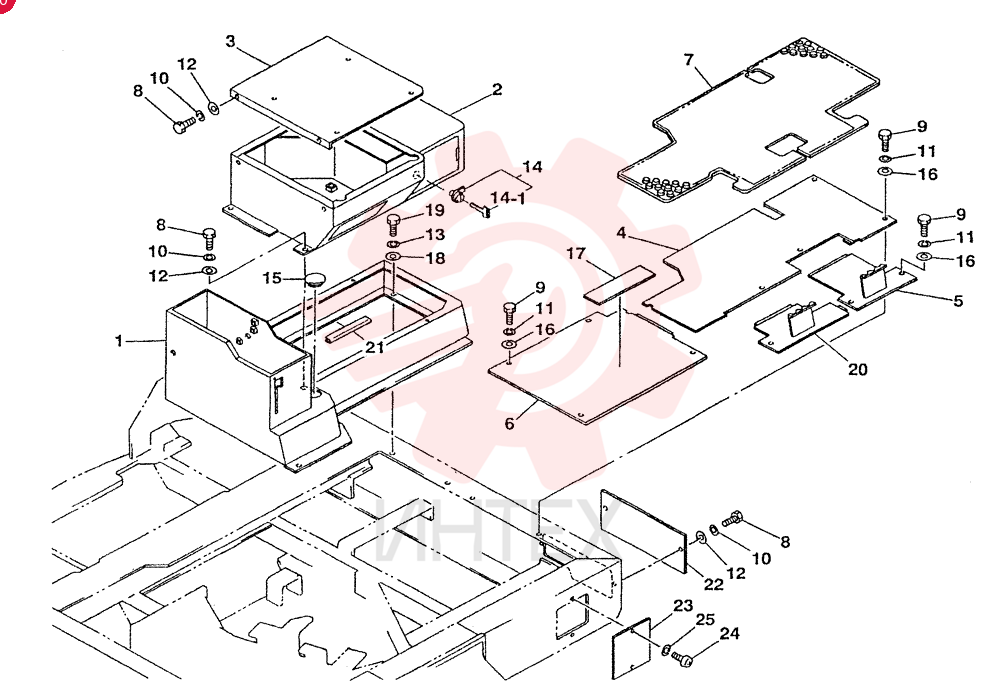

S04382-06400 КрышкаОткрыть схему -
S04384-02100 СтойкаОткрыть схему -

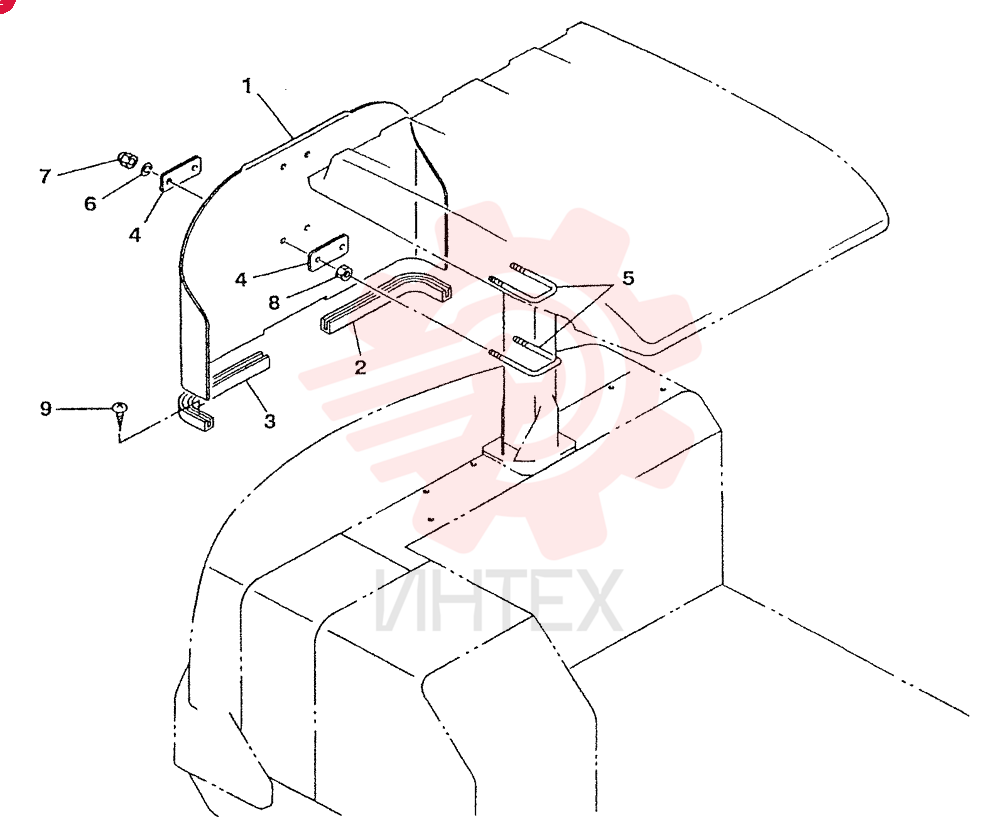

S04384-04100 Капот заднийОткрыть схему -
S04393-90040 Набор наклеекОткрыть схему -

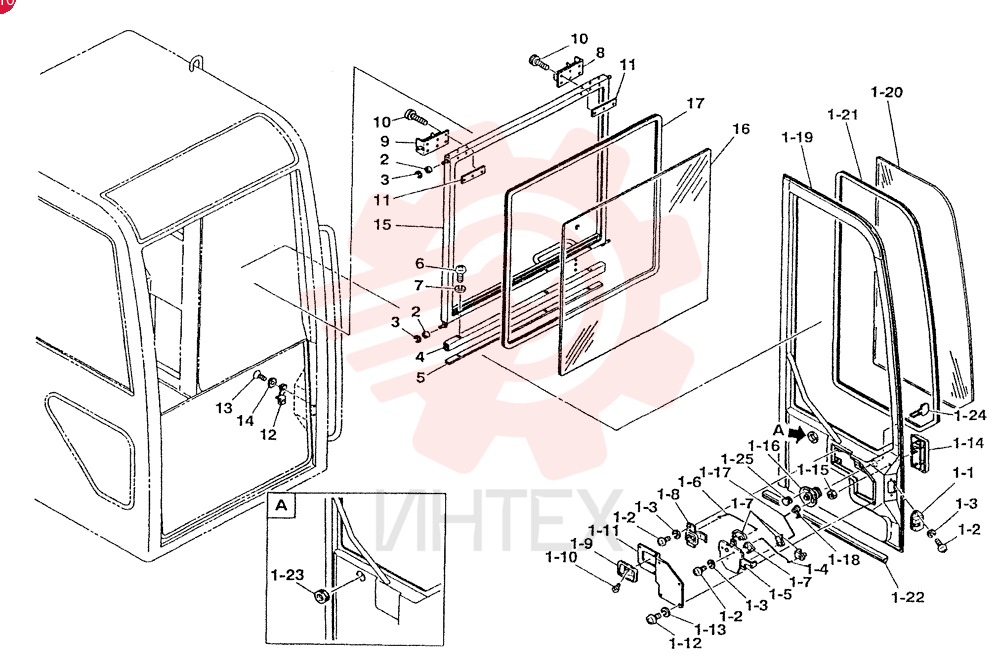

S04686-03000 Дверь кабиныОткрыть схему -

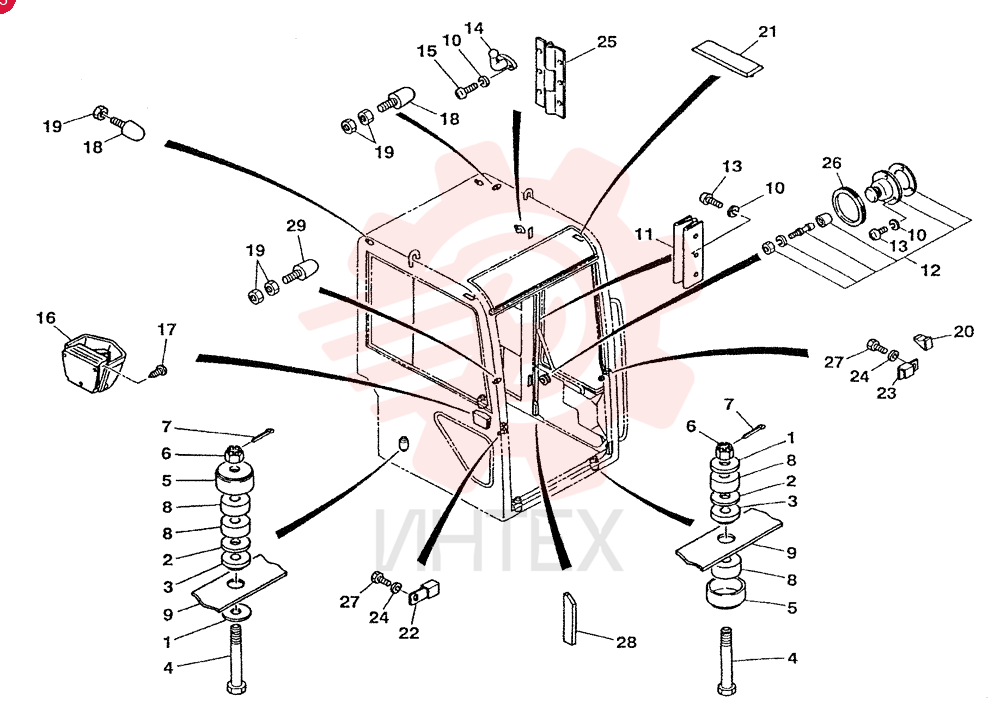

S04686-04500 КрышкаОткрыть схему -

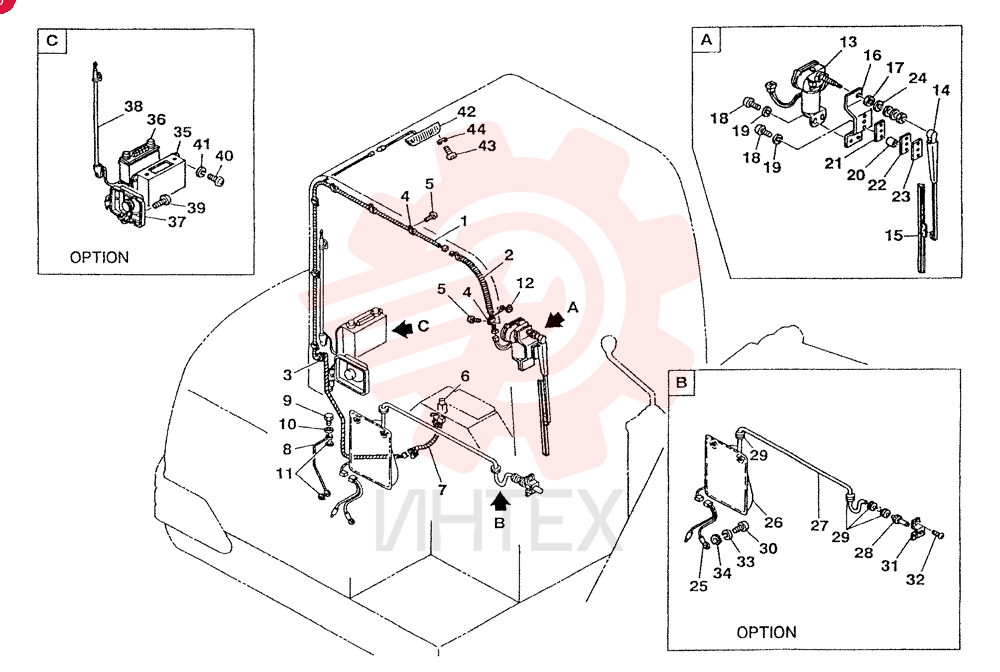

S04688-00100 Жгут проводовОткрыть схему -

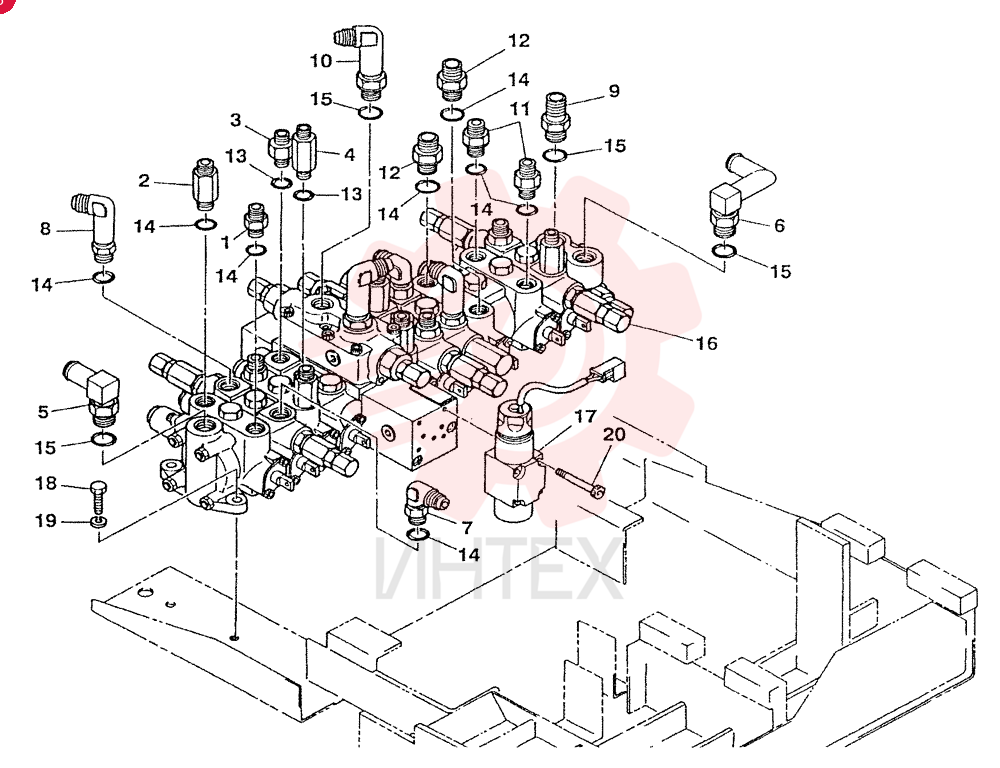

S15156-00201 Соединитель гидравлическийОткрыть схему -
S15332-01012 U-образный болтОткрыть схему -

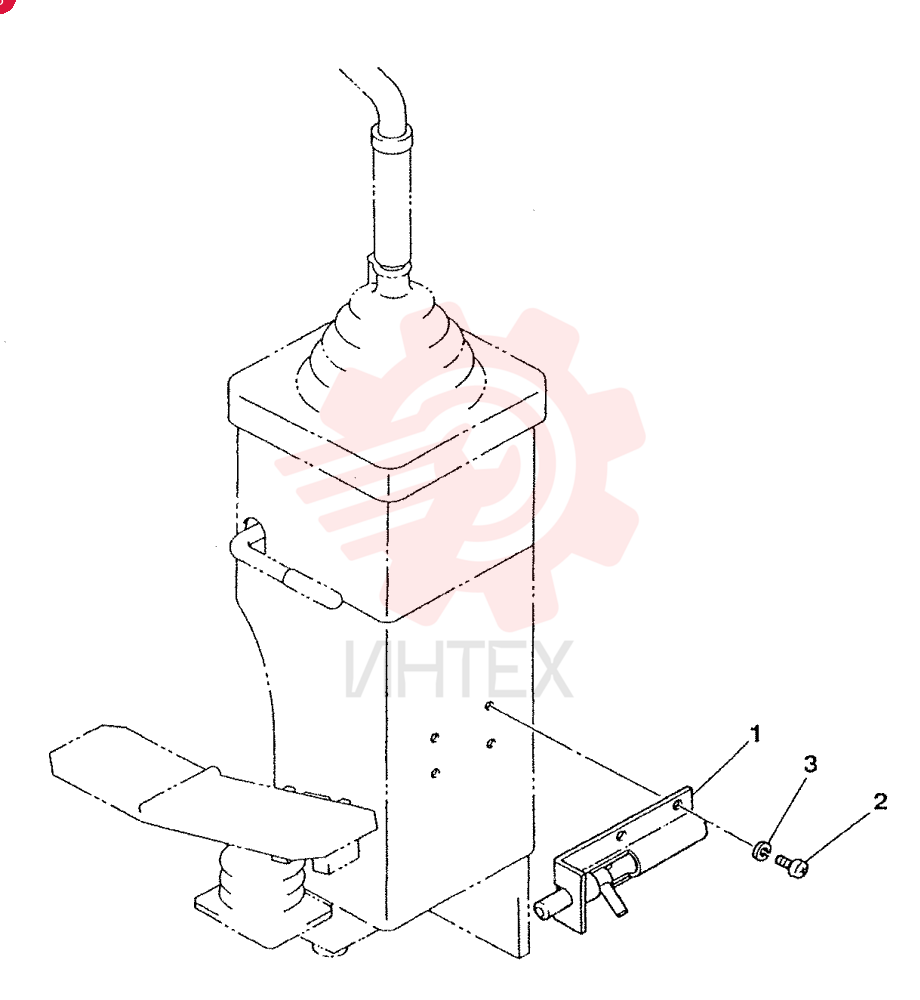

S16536-13240 ЗащелкаОткрыть схему -

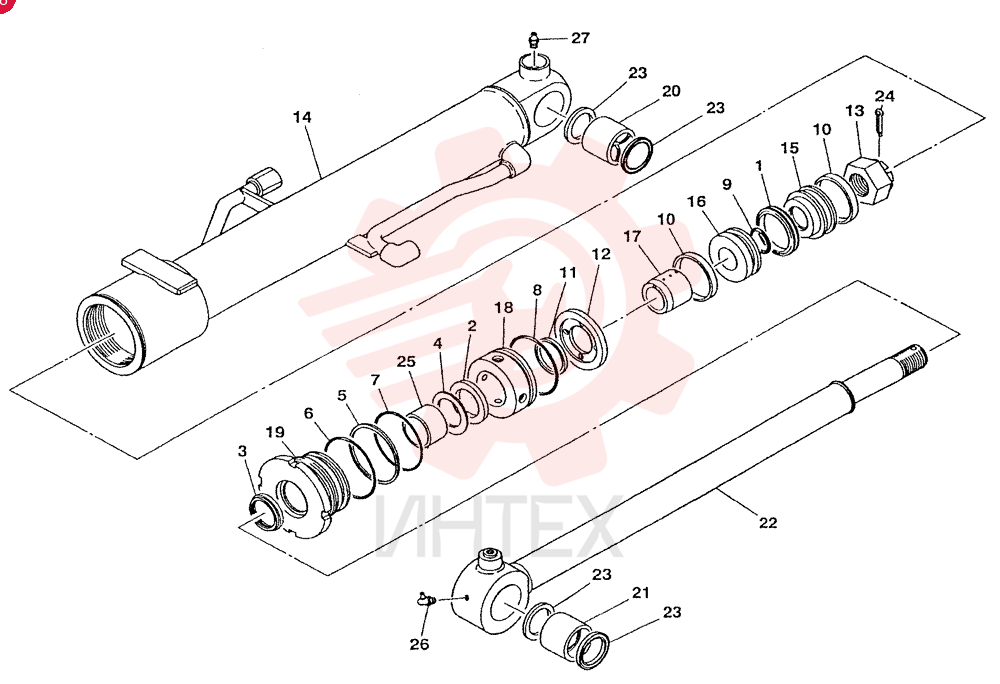

S19000-52300 Цилиндр в сбореОткрыть схему -

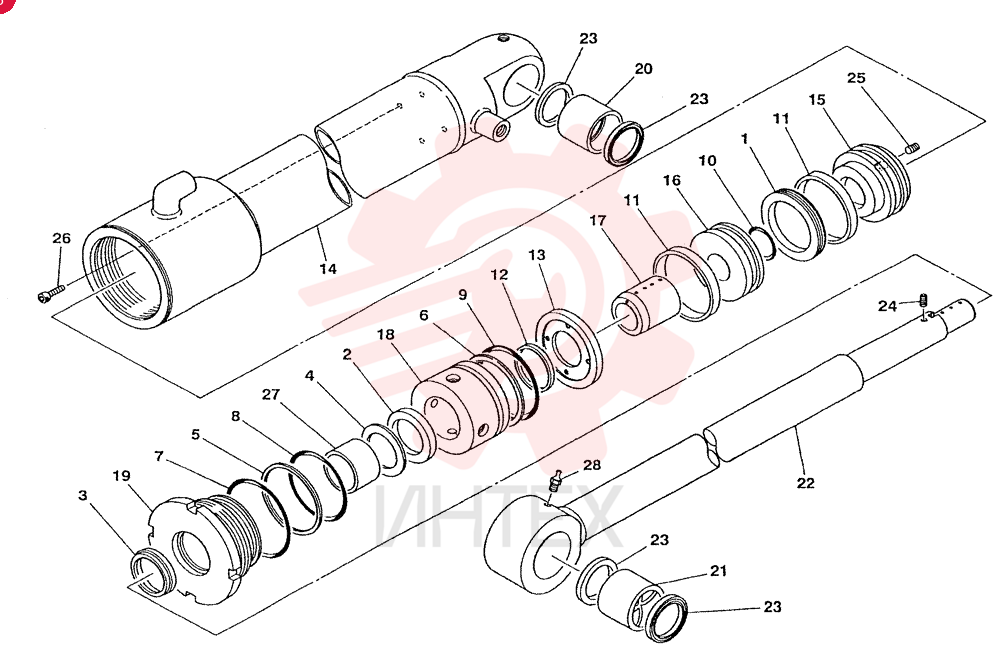

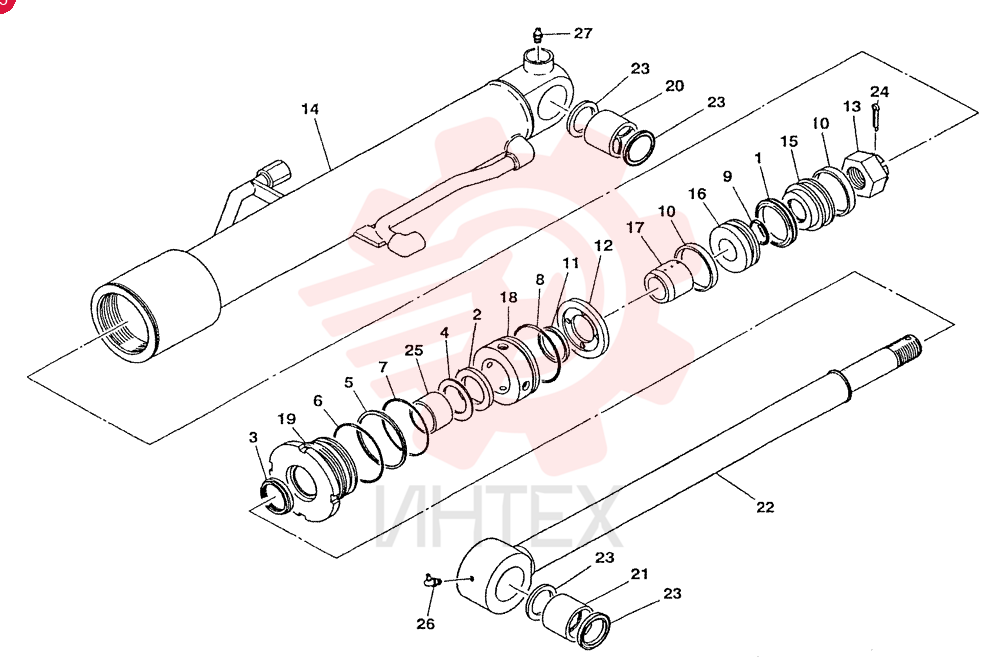

S19000-52400 ЦилиндрОткрыть схему -

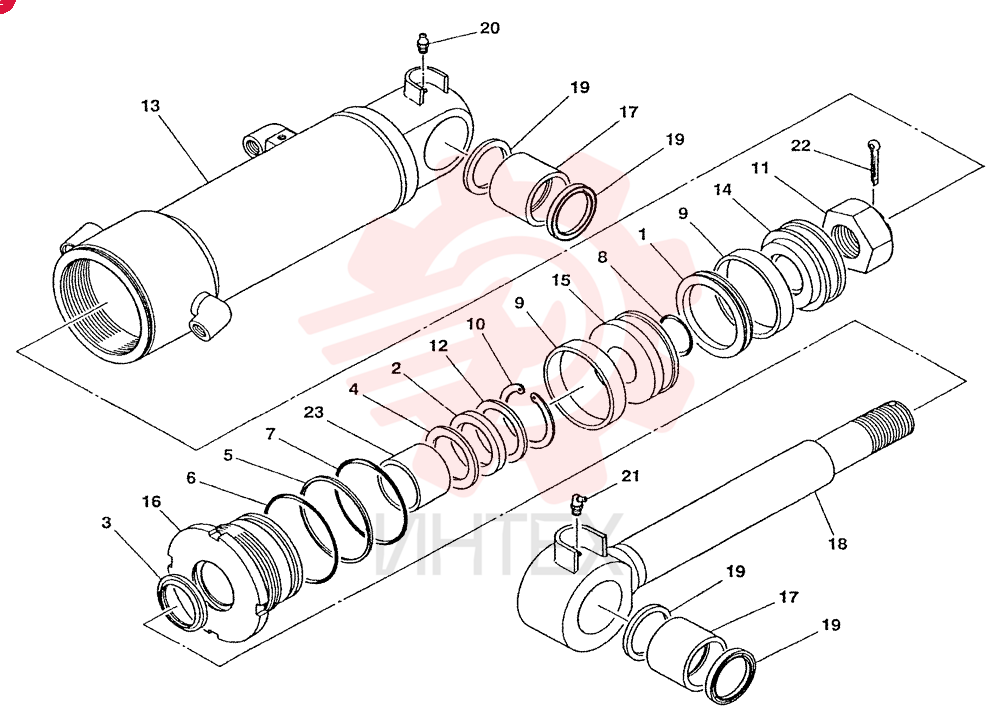

S19000-52700 Цилиндр в сбореОткрыть схему -

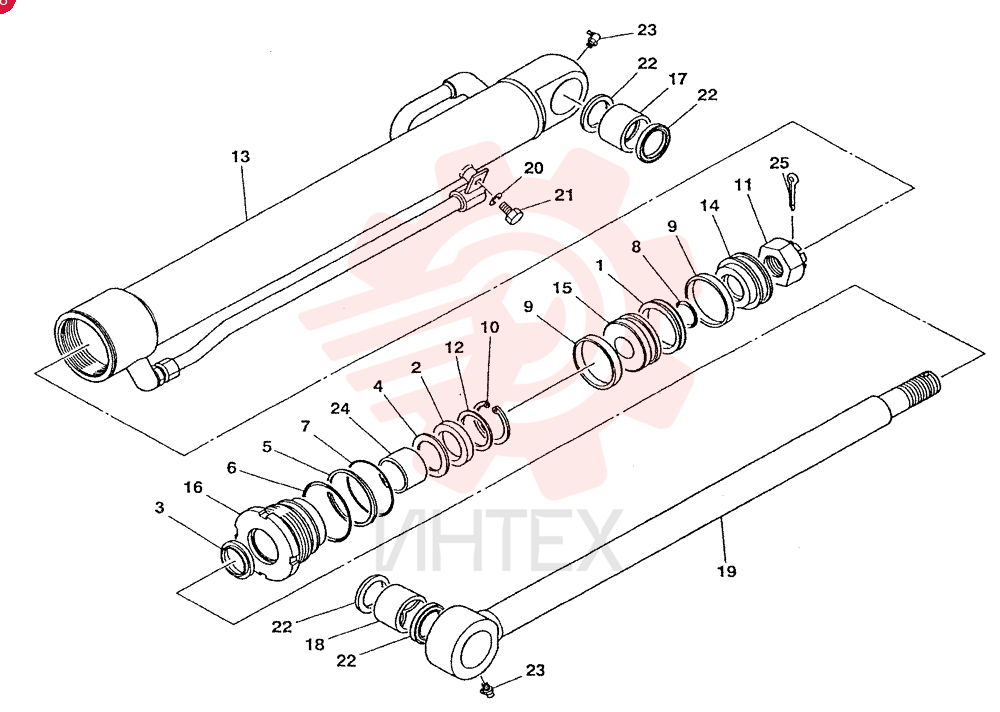

S19000-53800 Рычаг подъемаОткрыть схему -

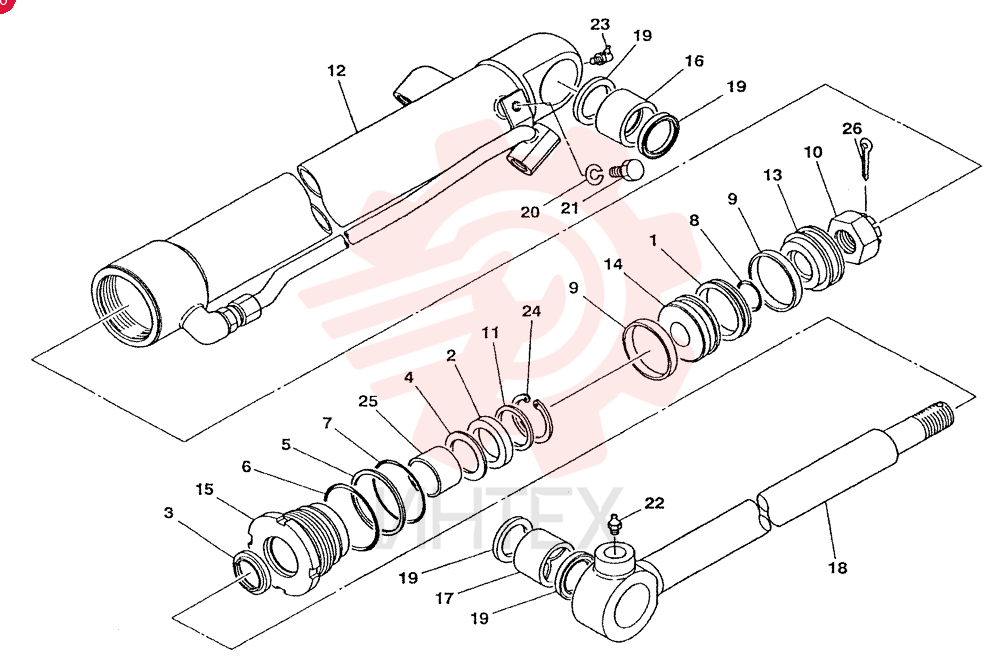

S19000-53900 Цилиндр ковшаОткрыть схему -
S19000-54000 Цилиндр в сбореОткрыть схему -
S19017-16900 Клапан электромагнитныйОткрыть схему -
S19020-09500 НасосОткрыть схему -

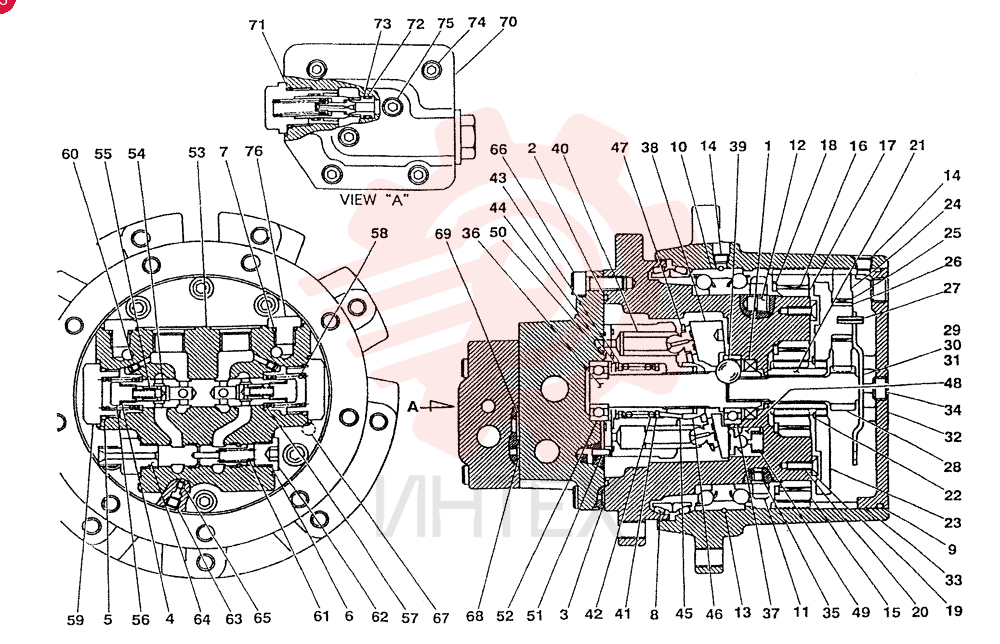

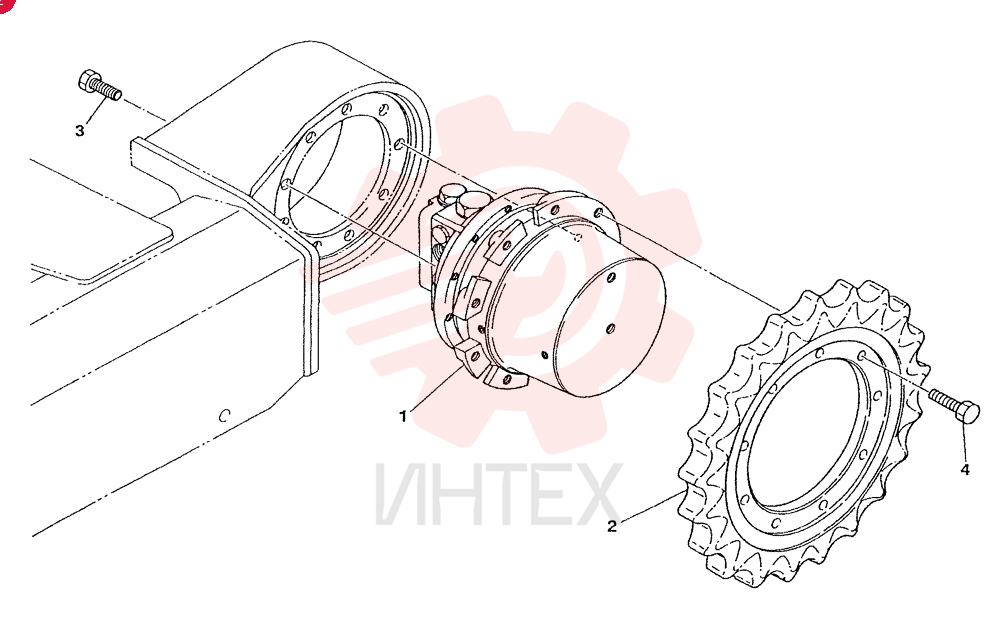

S19031-08400 Гидромотор (часть 1)Открыть схему -
S19031-08400 Гидромотор (часть 2)Открыть схему
