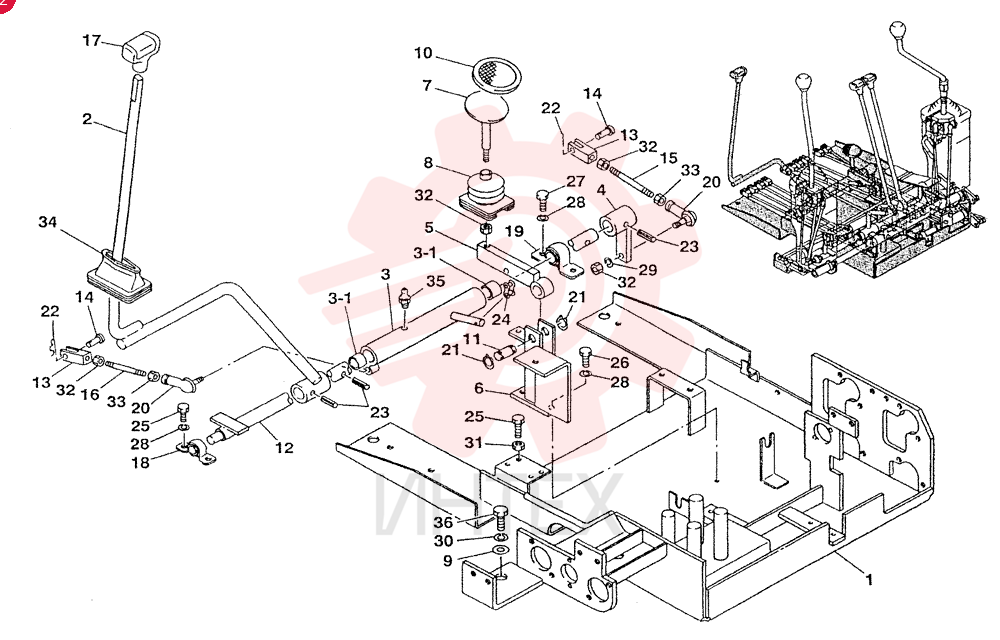

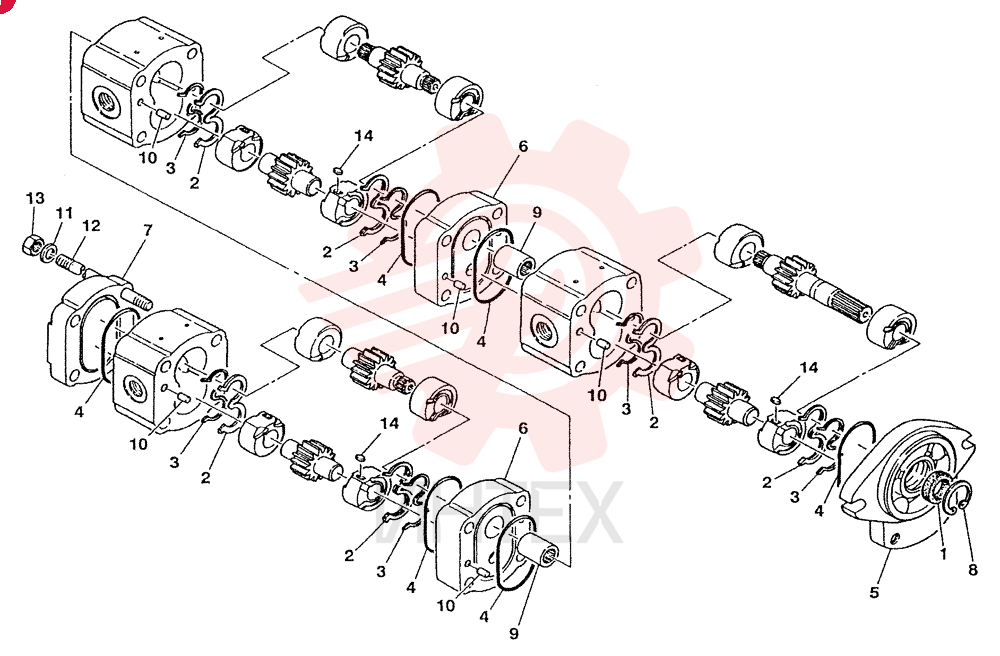

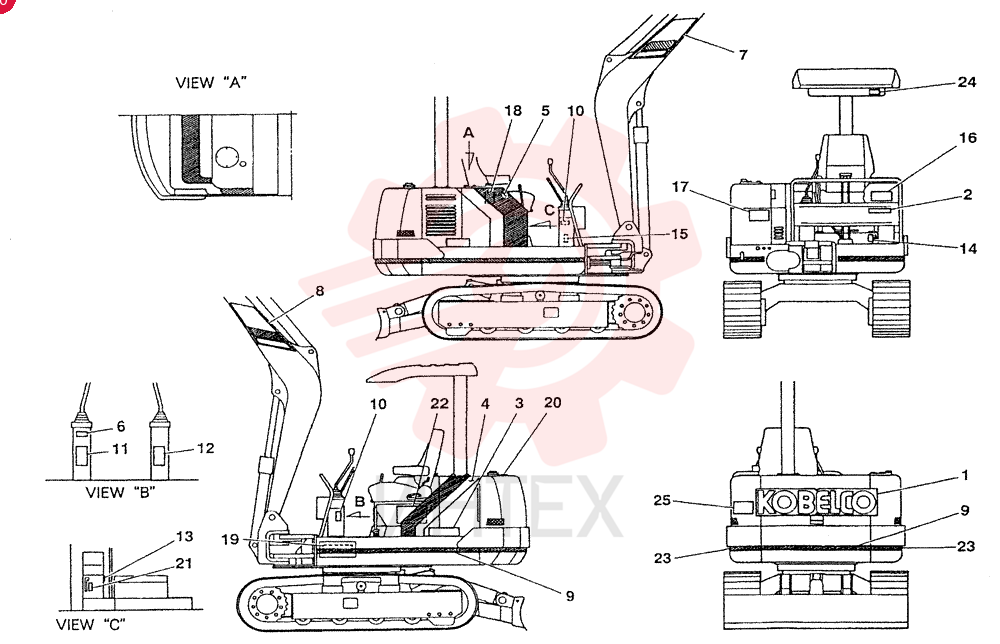

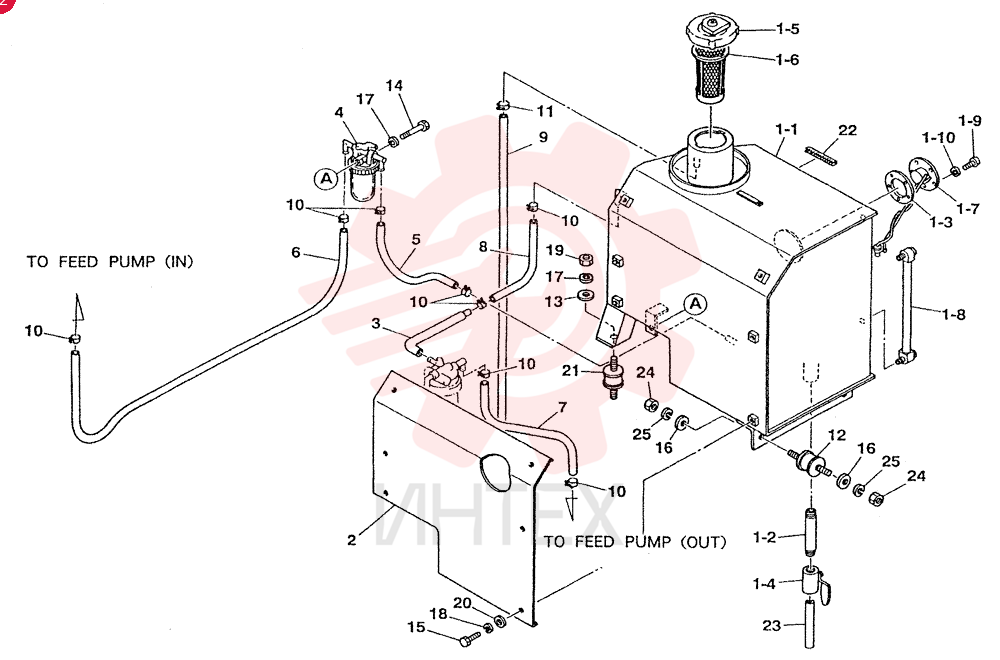

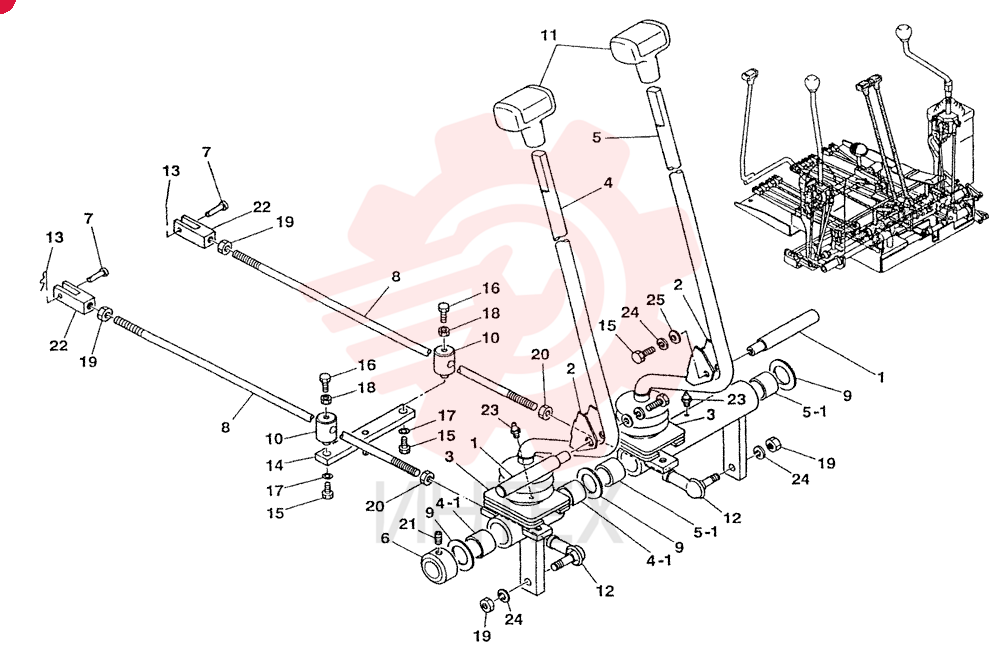

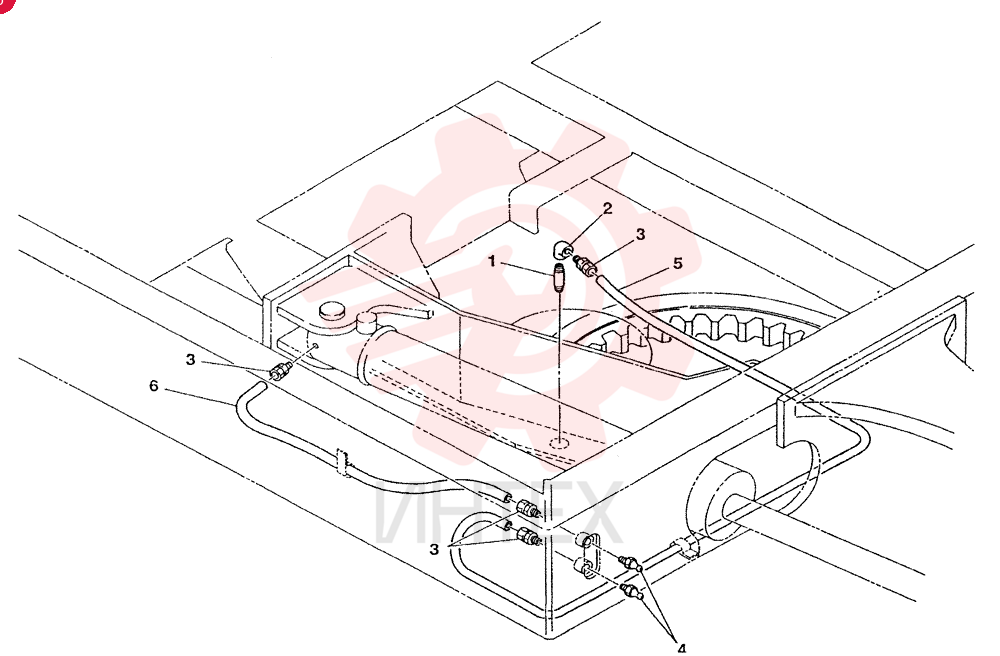

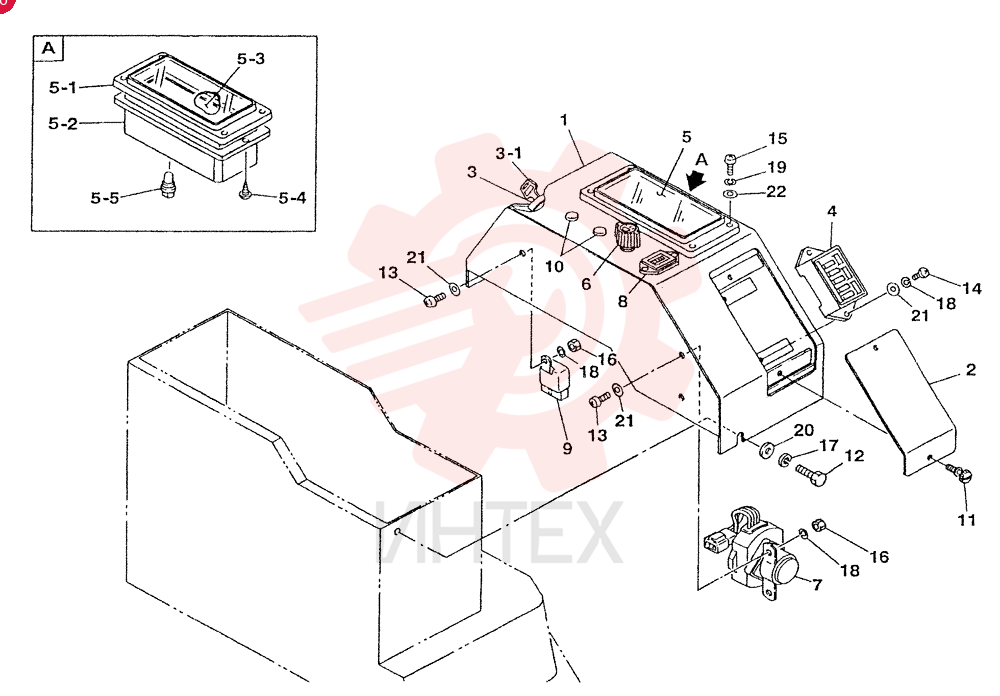

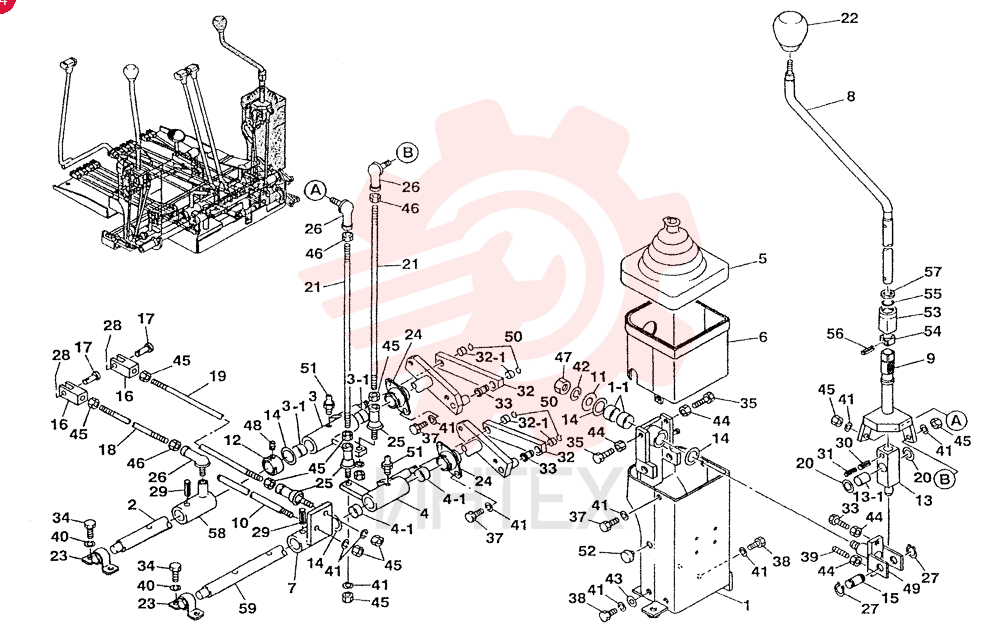

(SK024) - Мини-экскаватор с серийного № PV02600 (1/89-12/03) — схемы, страница 2
-

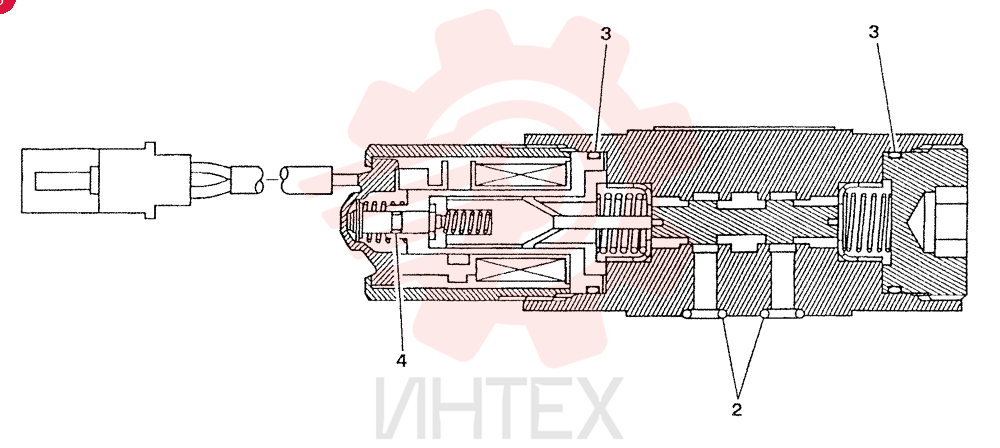

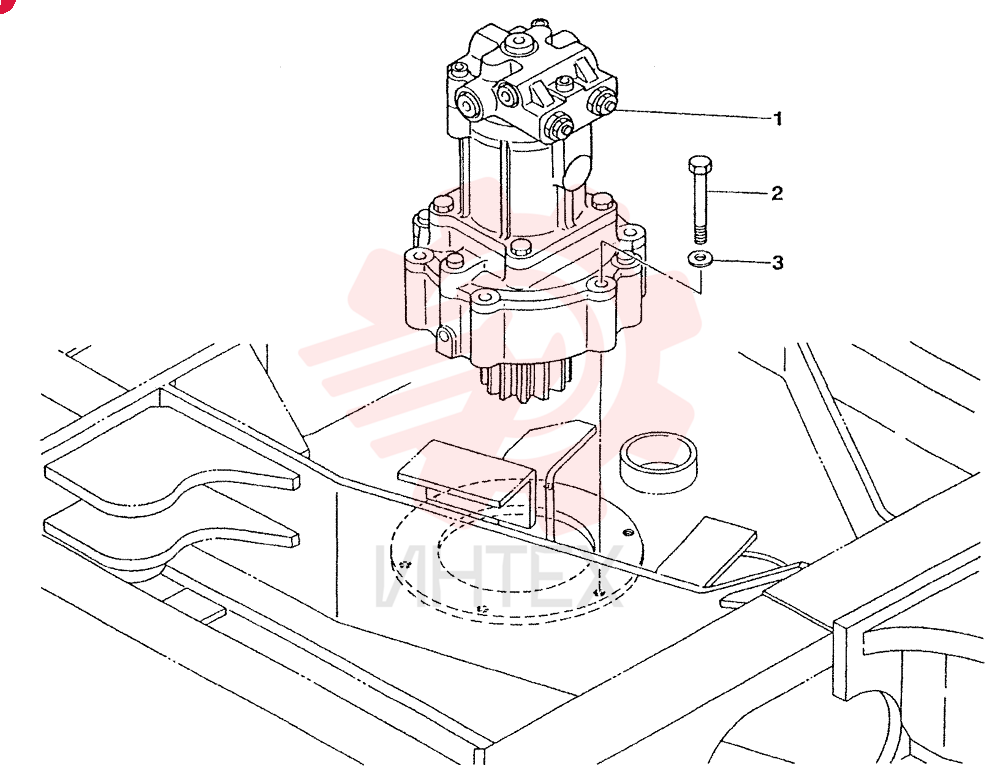

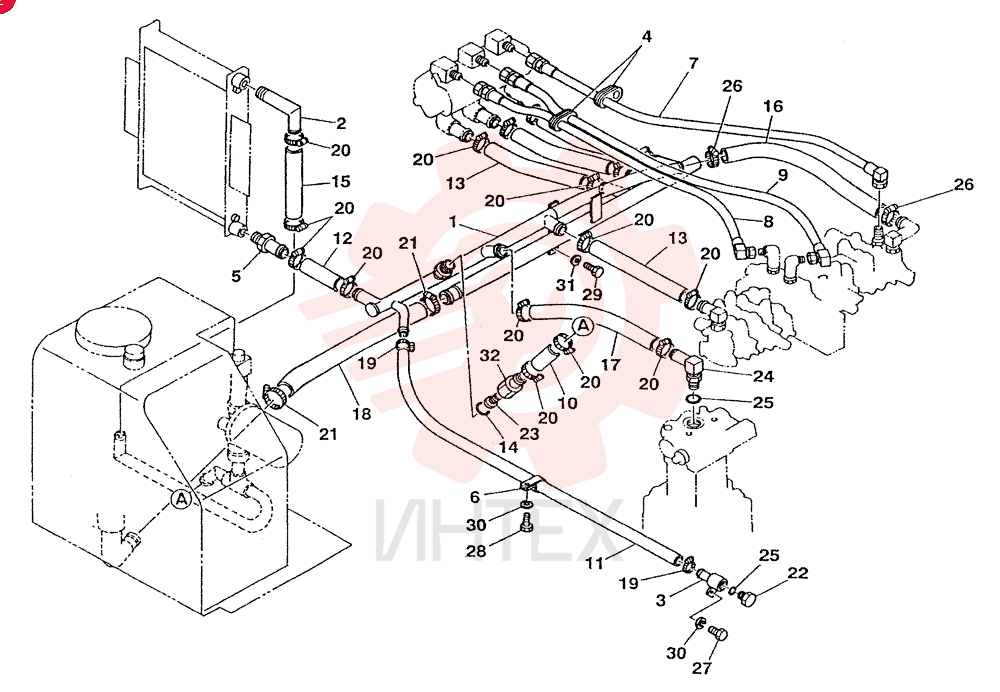

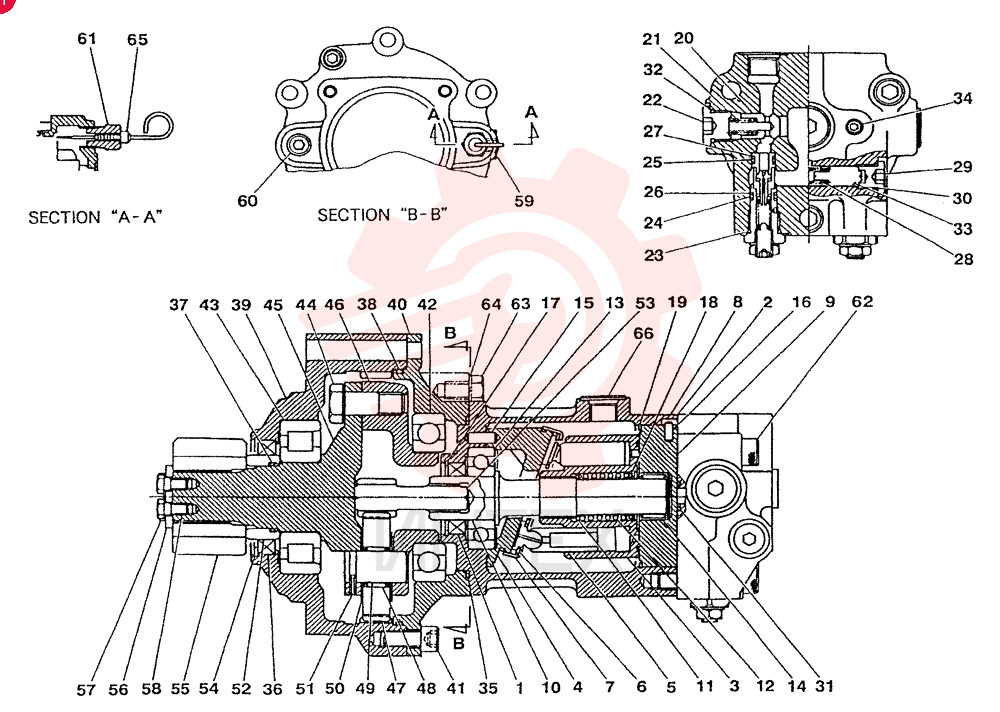

S19031-09500 Мотор в сборе (часть 1)Открыть схему -
S19031-09500 Мотор в сборе (часть 2)Открыть схему -
S19040-06400 Соединение гибкоеОткрыть схему -

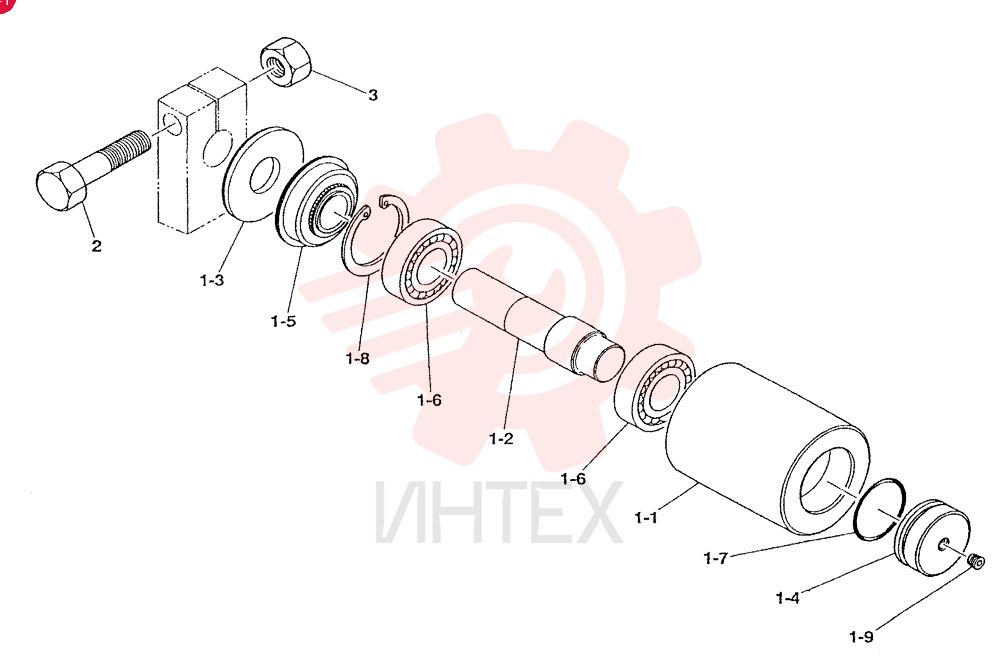

S19140-53000 Башмак гусеницы в сбореОткрыть схему -

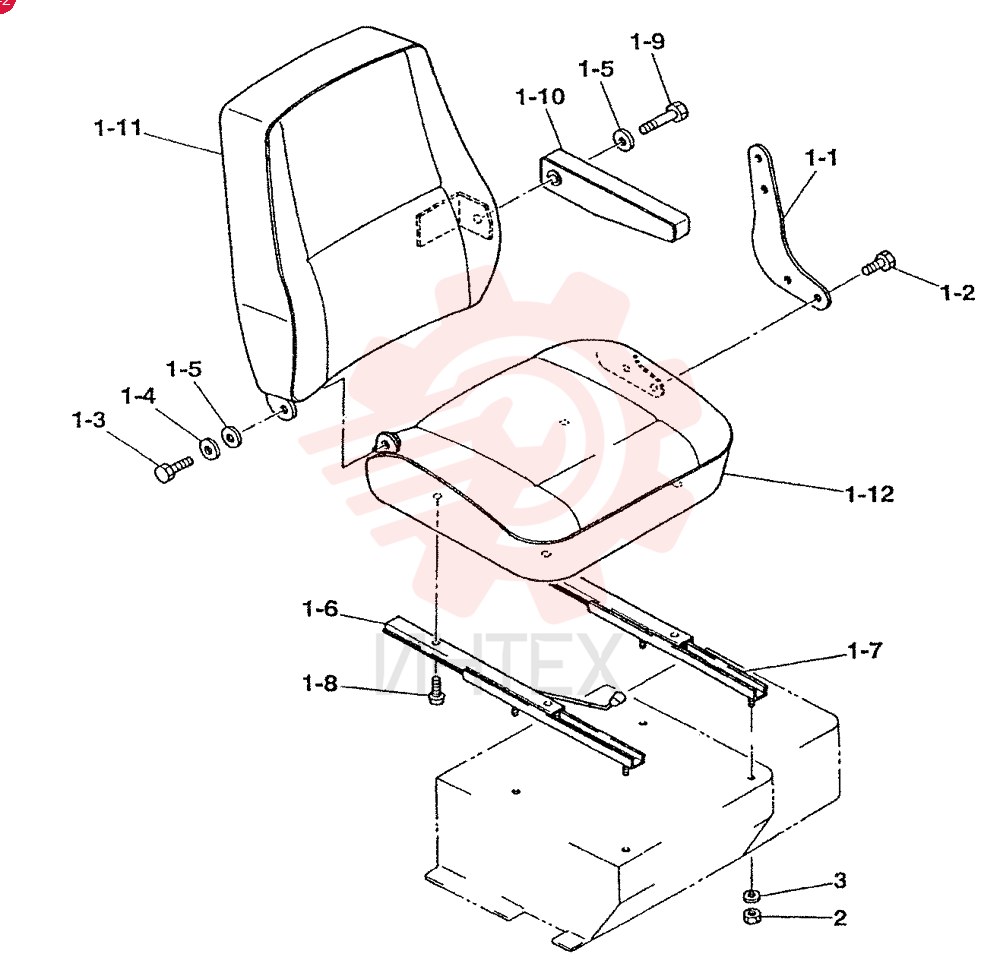

S19141-00035 Сиденье в сбореОткрыть схему -
S19204-83190 Шланг в сбореОткрыть схему -

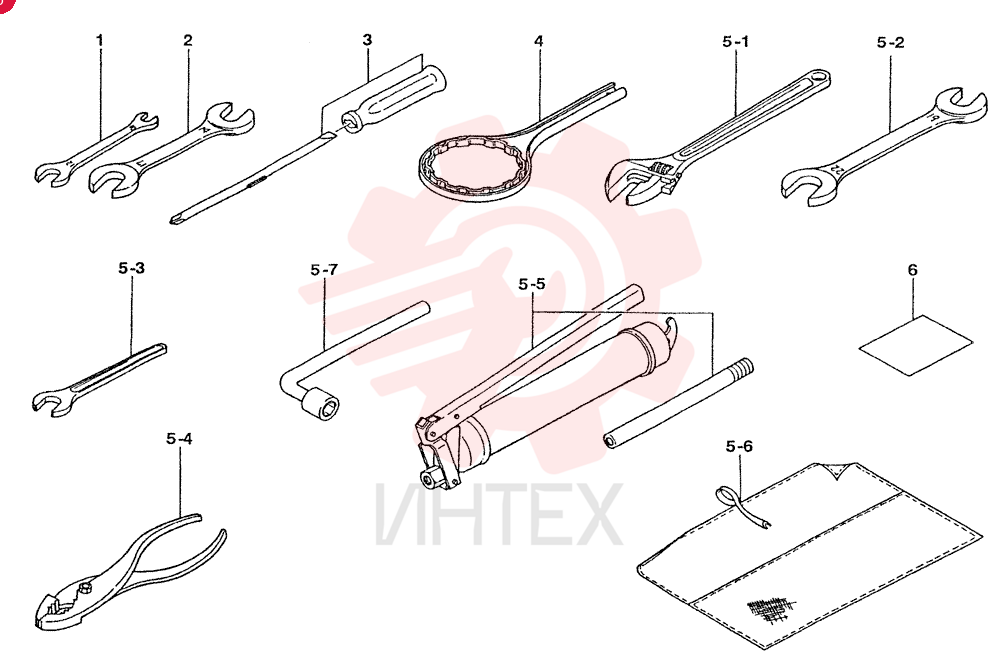

VV28110100120 Ключ специальныйОткрыть схему -
Блок цилиндров 3TN84L-RTBAОткрыть схему -
Вал коленчатый и поршень 3TN84L-RTBAОткрыть схему -
Вал распределительный и шестерня 3TN84L-RTBAОткрыть схему -
Генератор 3TN84L-RTBAОткрыть схему -
Головка блока цилиндров и крышка 3TN84L-RTBAОткрыть схему -
Картер маховика и масляный поддон 3TN84L-RTBAОткрыть схему -

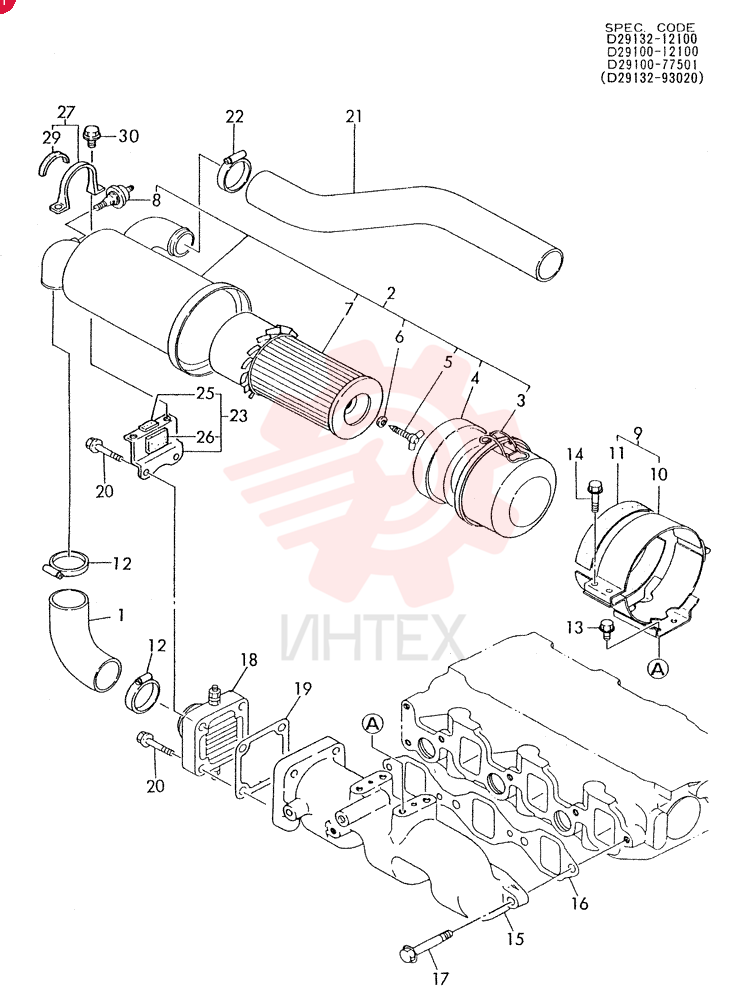

Коллектор впускной и воздушный фильтр 3TN84L-RTBAОткрыть схему -
Коллектор выпускной и глушитель 3TN84L-RT8AОткрыть схему -
Комплект прокладок и инструмента 3TN84L-RTBAОткрыть схему -
Корпус шестерён 3TN84L-RTBAОткрыть схему -
Насос топливный высокого давления 3TN84L-RTBAОткрыть схему -

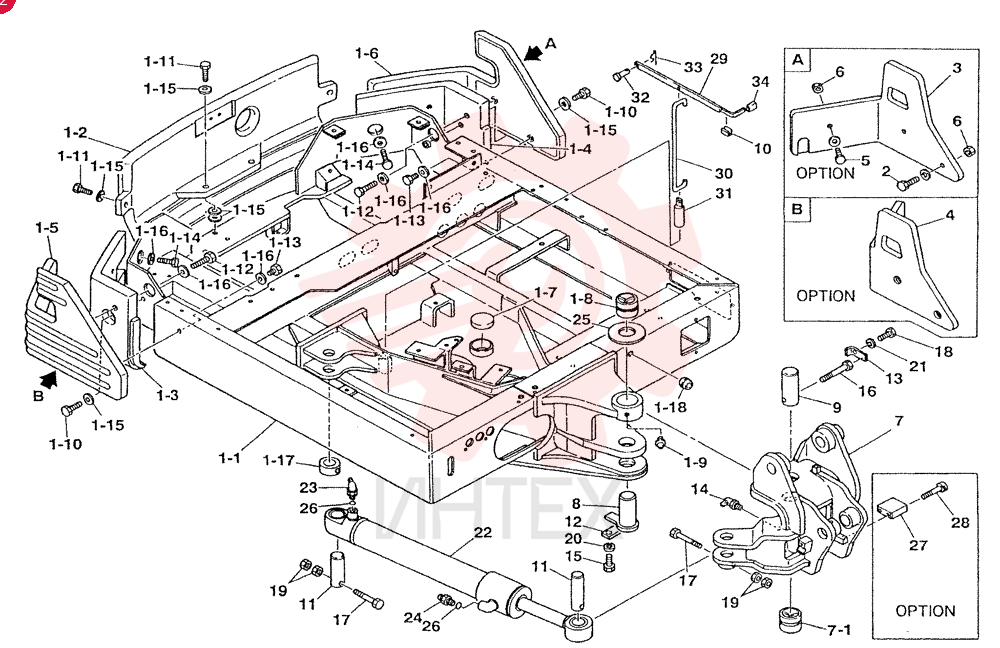

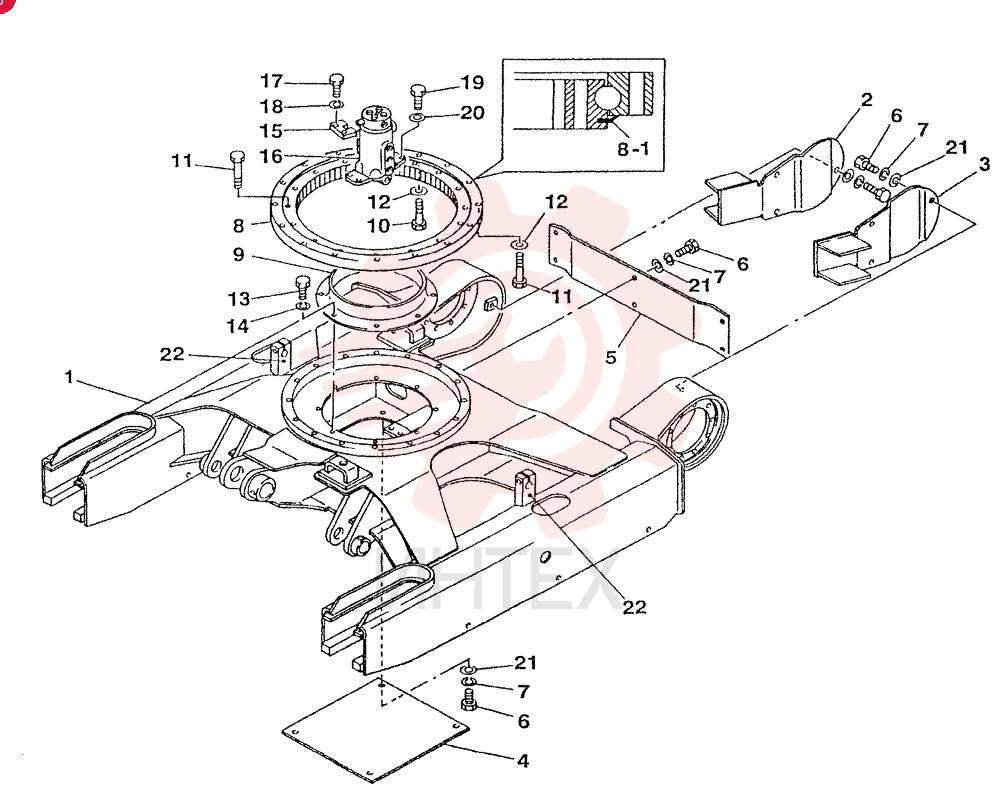

Отдельно не поставляется (часть 1)Открыть схему -
Отдельно не поставляется (часть 2)Открыть схему -

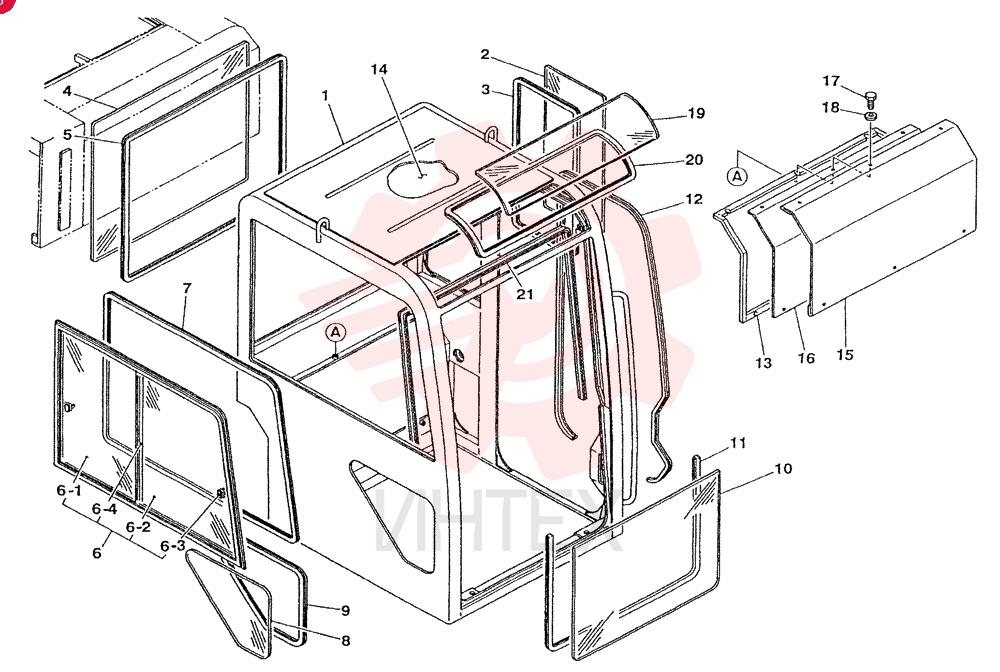

Отдельно не поставляется (часть 3)Открыть схему -
Регулятор 3TN84L-RTBAОткрыть схему -
Система охлаждения 3TN84L-RTBAОткрыть схему -

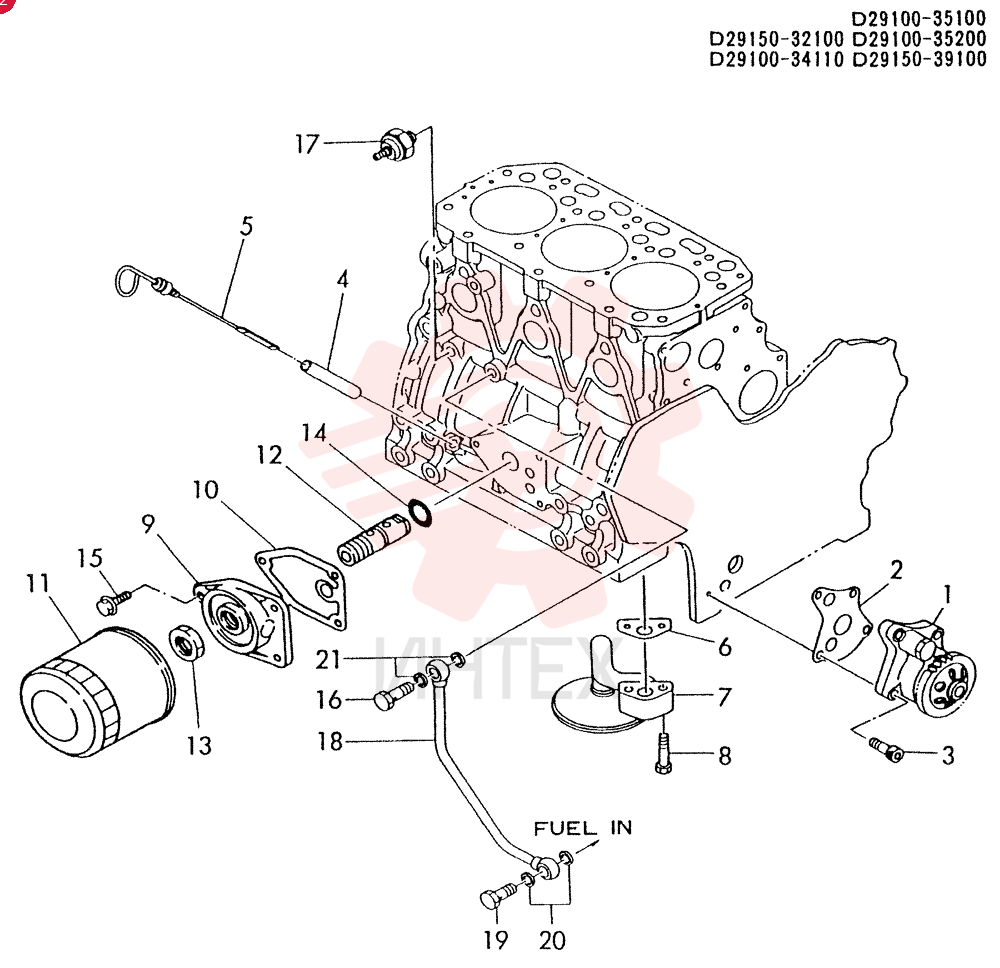

Система смазки 3TN84L-RTBAОткрыть схему -

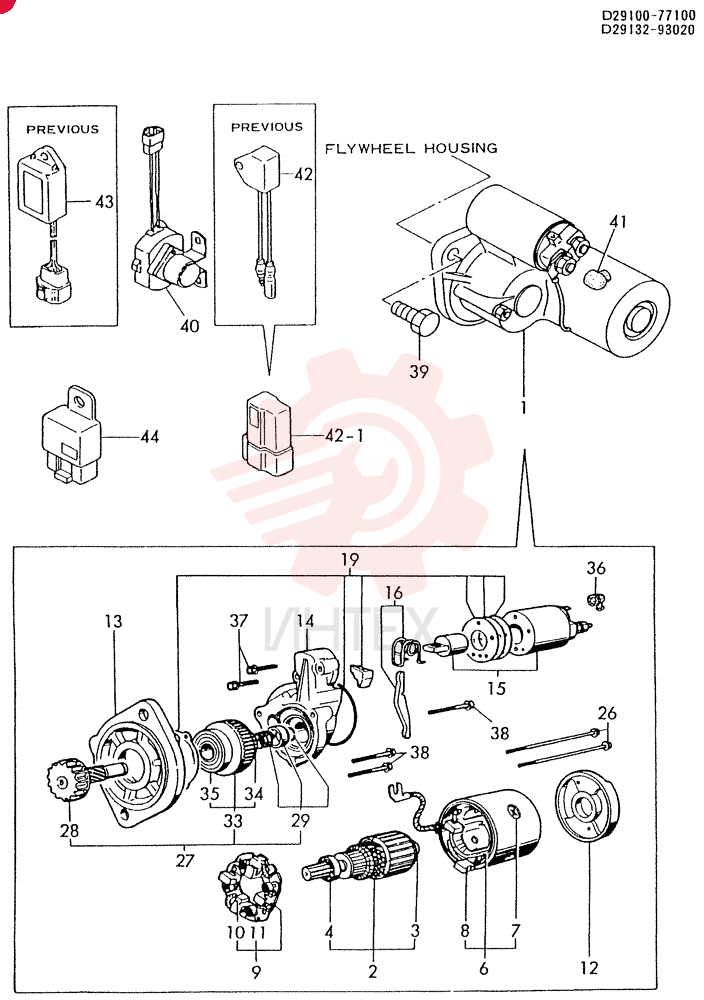

Стартер 3TN84L-RTBAОткрыть схему -

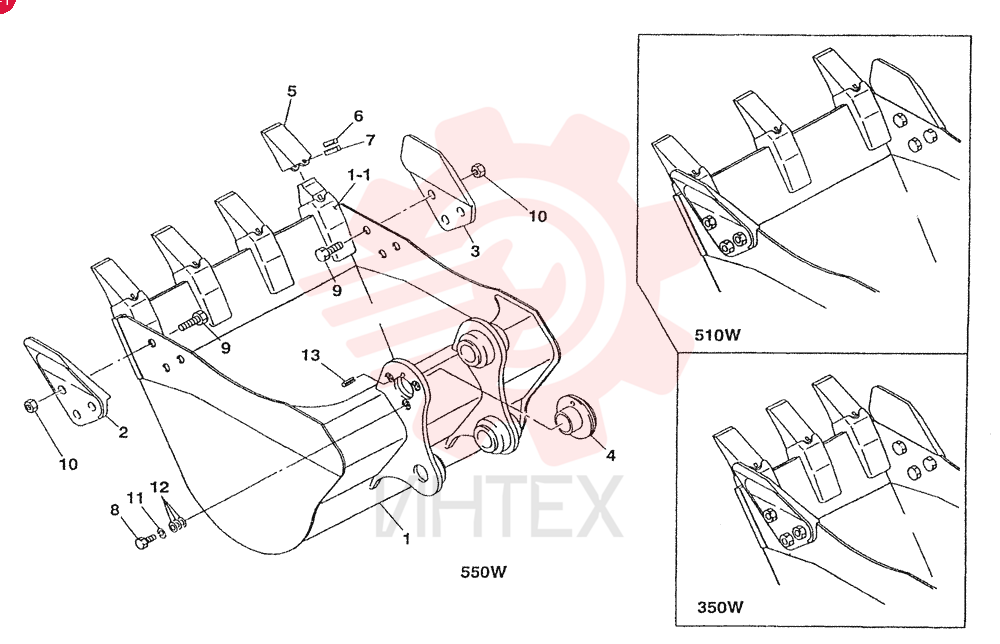

Схема (SK024) - COMPACT EXCAVATOR ASN PV02600 (1/89-12/03)Открыть схему -

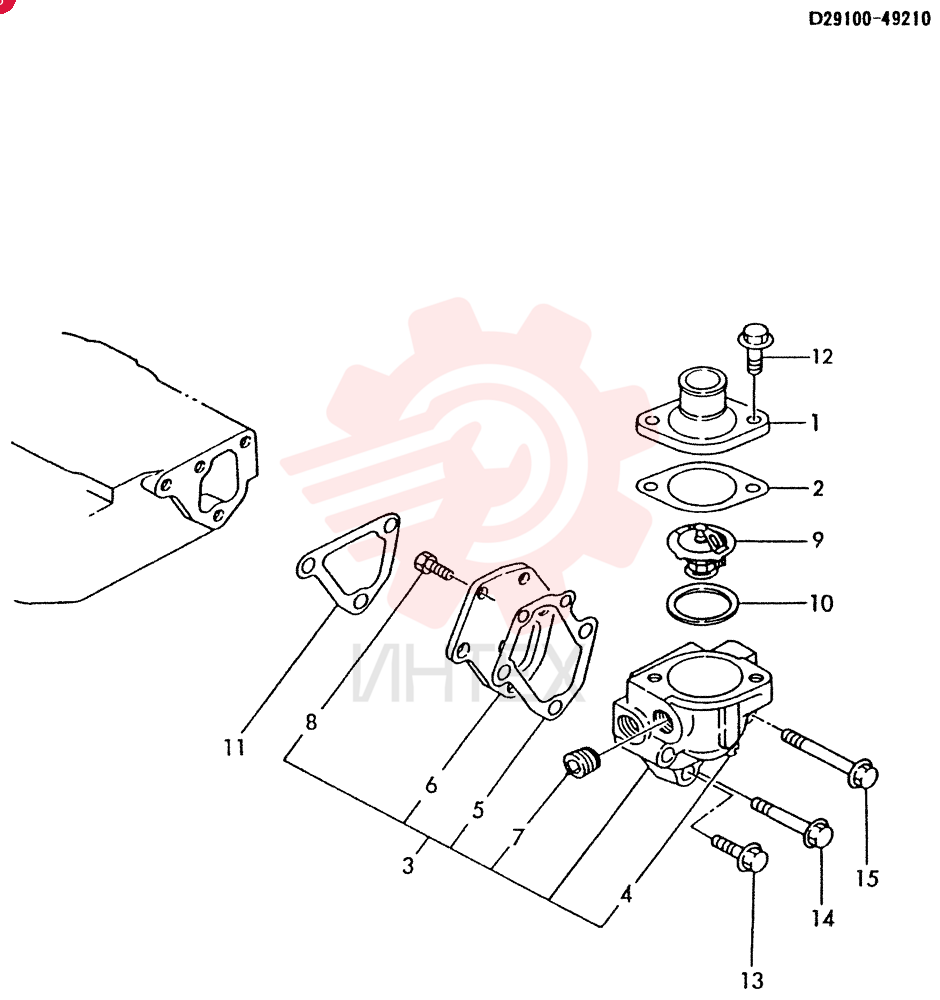

Термостат 3TN84L-RTBAОткрыть схему -
Топливопровод 3TN84L-RTBAОткрыть схему -
Устройство остановки двигателя 3TN84L-RTBAОткрыть схему
