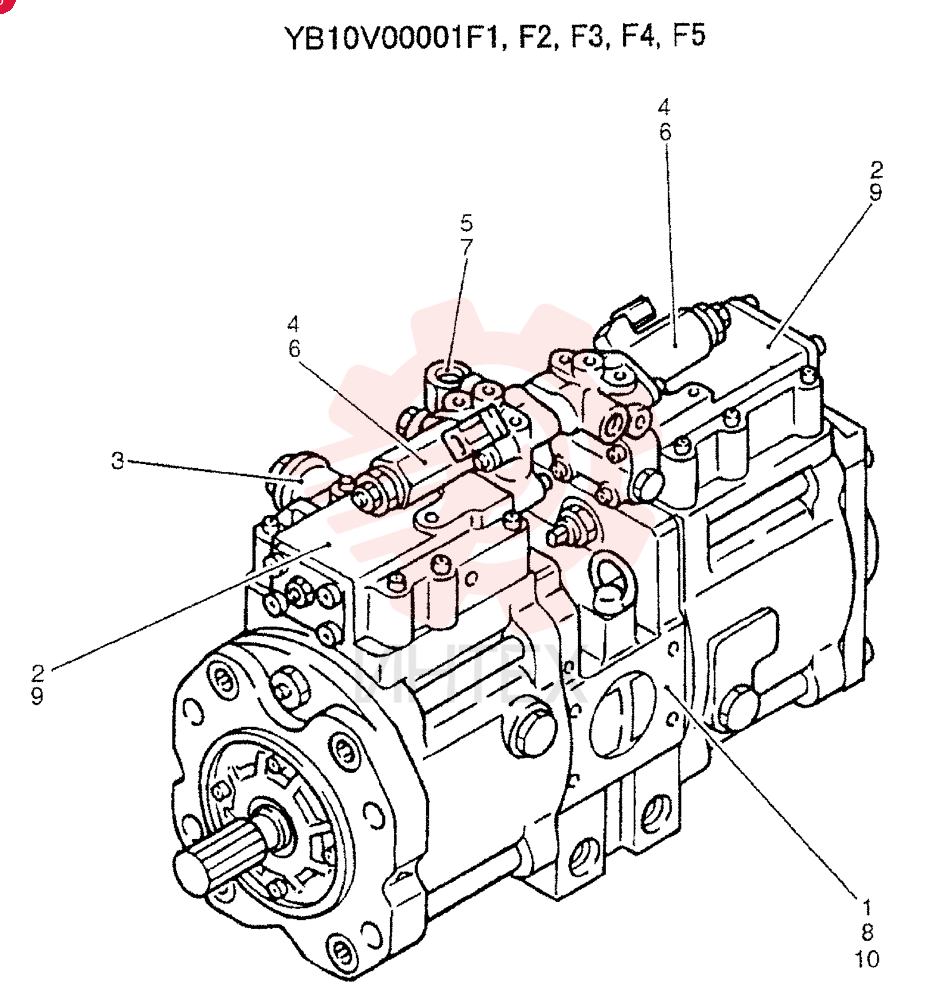

YB10V00001F1 Гидронасос, 80 CC (часть 1)

YB10V00001F1 Гидронасос, 80 CC (часть 1)

— YB10V00001F1

  • YB10V00001F1 - Гидронасос
  • 80 CC

— YB10V00001F2

  • YB10V00001F2 - Насос

— YB10V00001F3

  • YB10V00001F3 - Насос

— YB10V00001F4

  • YB10V00001F4 - Гидронасос

— YB10V00001F5

  • YB10V00001F5 - Гидронасос

— YB10V00001F6

  • YB10V00001F6 - Насос

1 YB10V00004F1

  • YB10V00004F1 - Насос в сборе
  • см. рис. 08-009 (не обслуживается) (только для F1
  • F2
  • F3)

2 YB10V01001F1

  • YB10V01001F1 - Регулятор напряжения

3 YB46W00001F1

  • YB46W00001F1 - Корпус

4 YN35V00018F2

  • YN35V00018F2 - Клапан электромагнитный

5 YX10V00004F1

  • YX10V00004F1 - Насос

6 YB35V00003F1

  • YB35V00003F1 - Клапан

7 YX10V00004F2

  • YX10V00004F2 - Насос

8 YB10V00004F2

  • YB10V00004F2 - Насос в сборе
  • см. рис. 08-048 (не обслуживается) (только для F4)

9 YB10V01001F2

  • YB10V01001F2 - Регулятор

10 YB10V00004F3

  • YB10V00004F3 - Насос в сборе
  • см. рис. 08-009 (не обслуживается) (только для F5
  • F6)

11 YB46W00001F2

  • YB46W00001F2 - Шестерня

(SK200SRLC-1S) - Экскаватор с коротким радиусом поворота, серийные № LA04-01501 – LA04-01625 (1/01-12/01) — другие схемы
