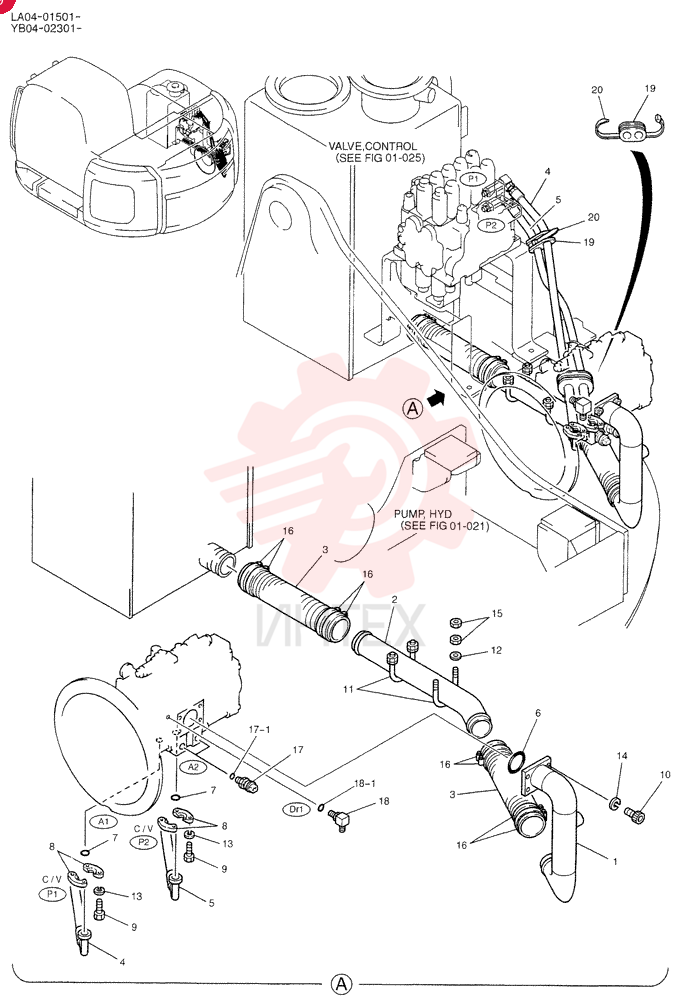

YB30H00002F1 Трубопроводы гидравлические насоса (часть 3)

YB30H00002F1 Трубопроводы гидравлические насоса (часть 3)

— YB30H00002F1

  • YB30H00002F1 - Трубопроводы гидравлические насоса

1 YB30H01001P1

  • YB30H01001P1 - Трубка жесткая

2 YB30H01002P1

  • YB30H01002P1 - Трубка жесткая

3 YB30H01003P1

  • YB30H01003P1 - Шланг

4 YX30H01014D3

  • YX30H01014D3 - Шланг

5 YX30H01014D2

  • YX30H01014D2 - Шланг гибкий

6 ZD11G07500

  • ZD11G07500 - Кольцо уплотнительное (О-кольцо)
  • 74.40mm ID x 80.60mm OD x 3.10mm

7 ZD12P02600

  • ZD12P02600 - Кольцо уплотнительное (О-кольцо)

8 ZE13X12000

  • ZE13X12000 - Зажим

9 ZS18C10035

  • ZS18C10035 - Винт с шестигранной головкой
  • M10 x 35mm

10 ZS28C12030

  • ZS28C12030 - Винт с внутренним шестигранником
  • M12 x 30mm

11 2420T2948D11

  • 2420T2948D11 - U-образный болт

12 ZW16H08000

  • ZW16H08000 - Шайба

13 ZW26X10000

  • ZW26X10000 - Шайба стопорная

14 ZW26K12000

  • ZW26K12000 - Шайба стопорная

15 ZN18C08007

  • ZN18C08007 - Гайка

16 ZC16X08700

  • ZC16X08700 - Зажим

17 LC52S00012P1

  • LC52S00012P1 - Датчик

17 LS52S00015P1

  • LS52S00015P1 - Датчик

17-0 YY52S00033F1

  • YY52S00033F1 - Датчик давления (переключатель
  • реле)

17-1 ZD12P01400

  • ZD12P01400 - Кольцо уплотнительное (О-кольцо)

17-2 LS30H01024P1

  • LS30H01024P1 - Соединитель гидравлический

17-3 YT42H01128P1

  • YT42H01128P1 - Угольник 90

18 ZH32X08000

  • ZH32X08000 - Угольник 90
  • наружная резьба
  • конус 30 градусов
  • PF 1/2″ x PF 1/2″
  • О-кольцо

18-1 ZD12P01800

  • ZD12P01800 - Кольцо уплотнительное (О-кольцо)

19 YN03H01169P1

  • YN03H01169P1 - Втулка уплотнительная

20 PY01P01043D6

  • PY01P01043D6 - Стяжка кабельная
  • 4.80mm W x 383mm L

(SK200SRLC) - Экскаватор с коротким радиусом поворота, серийные № LA04-01501 – LA04-01625 (1/01-12/06) — другие схемы
