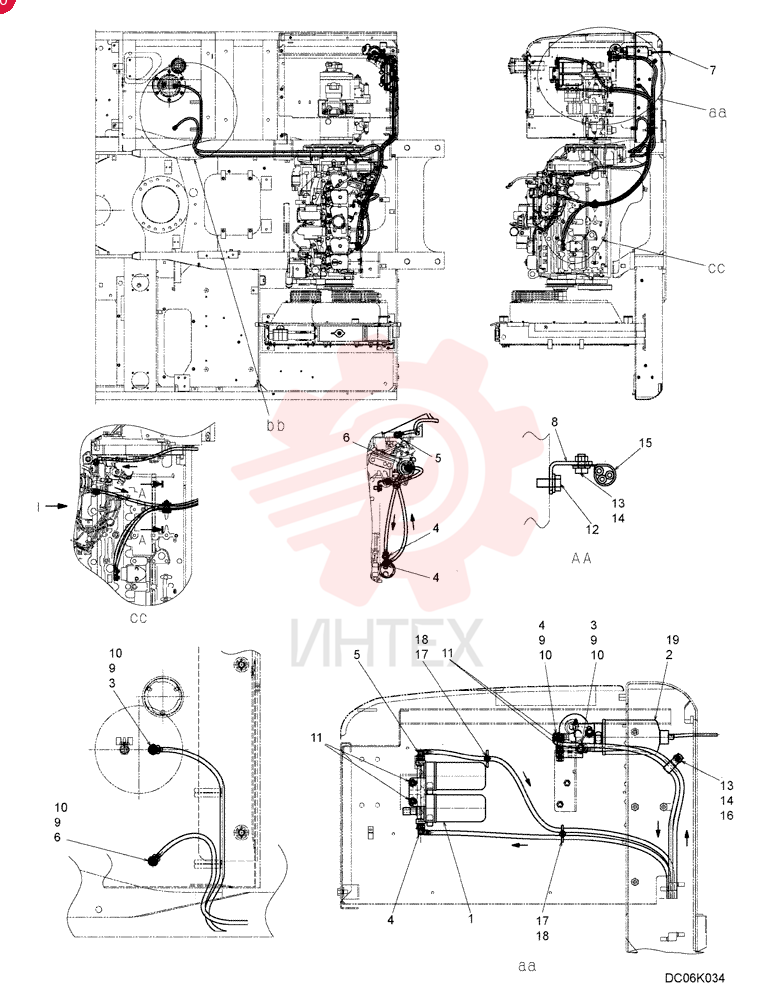

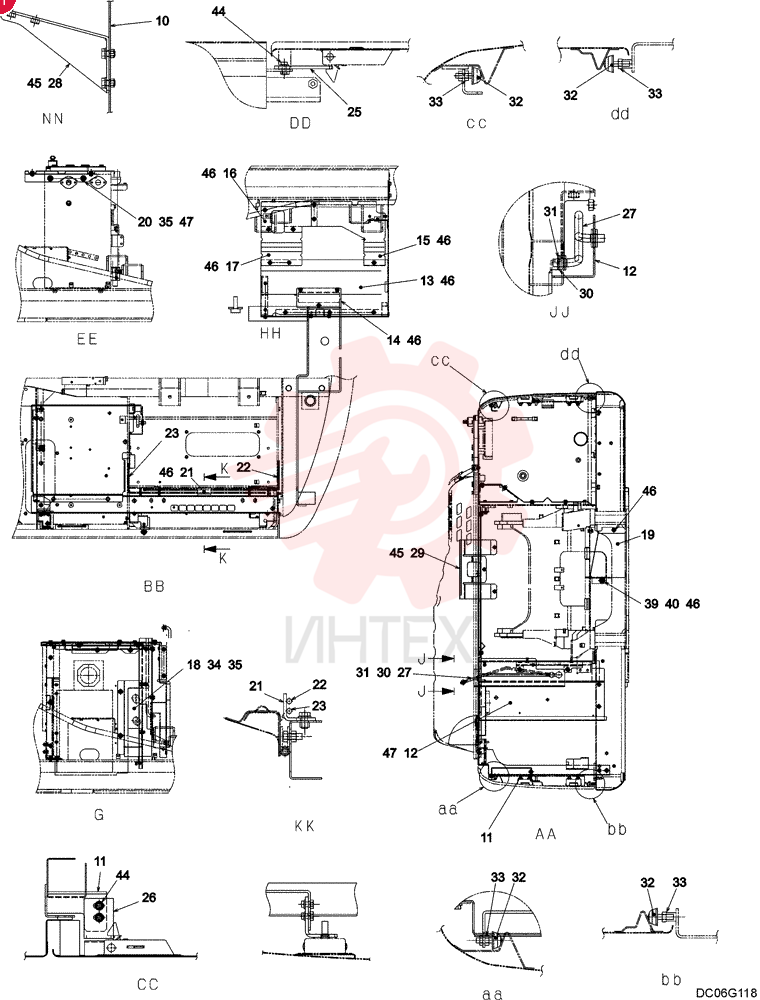

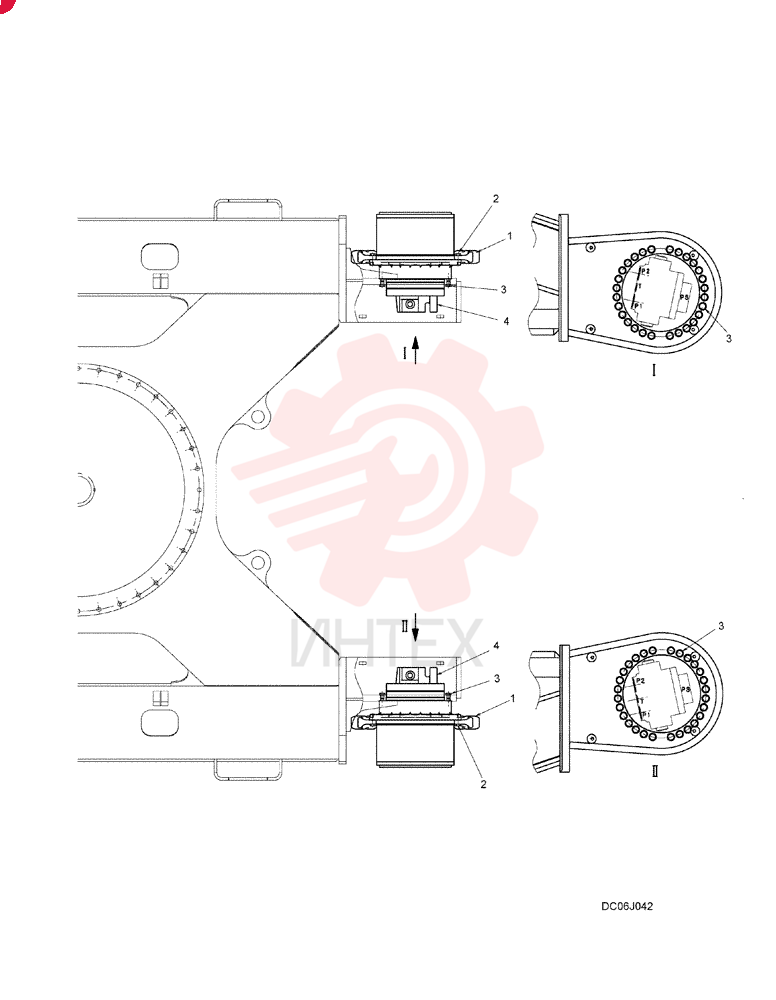

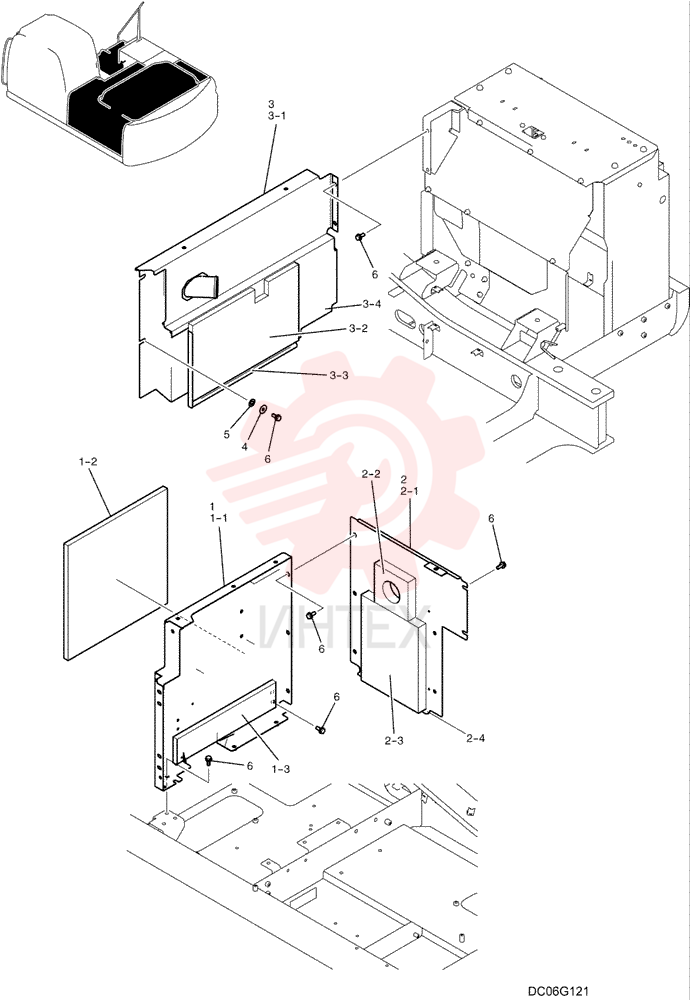

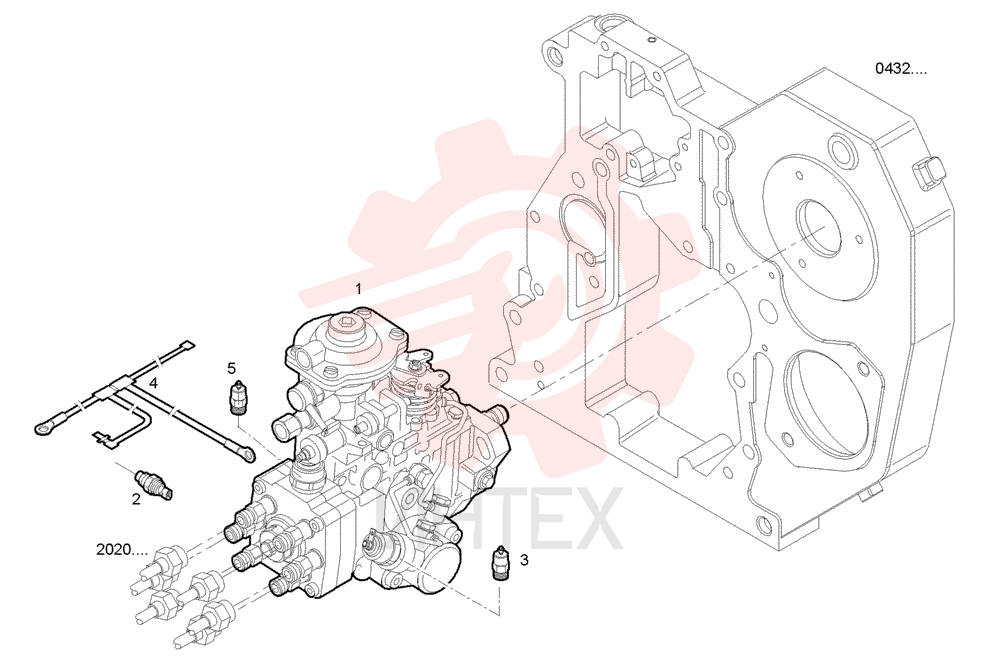

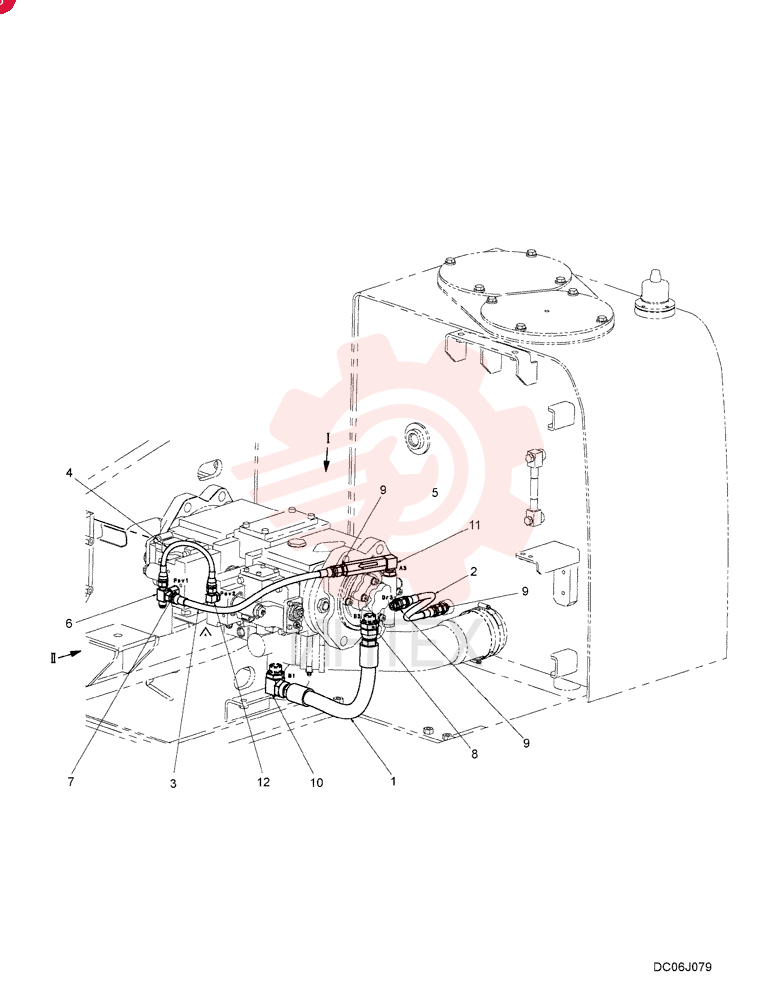

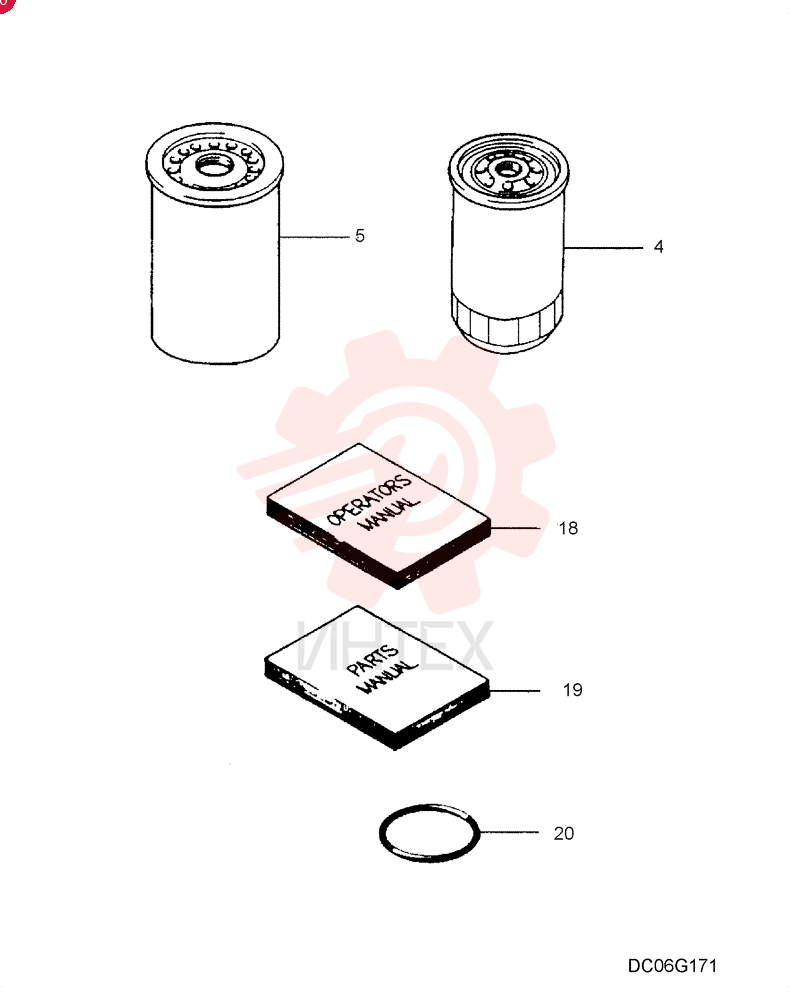

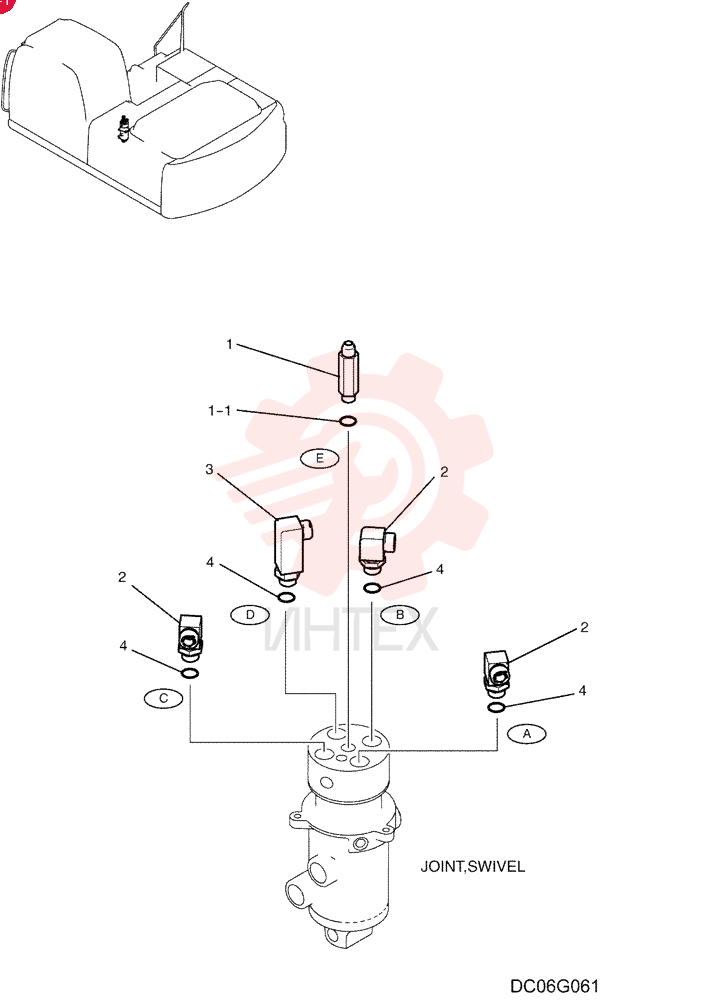

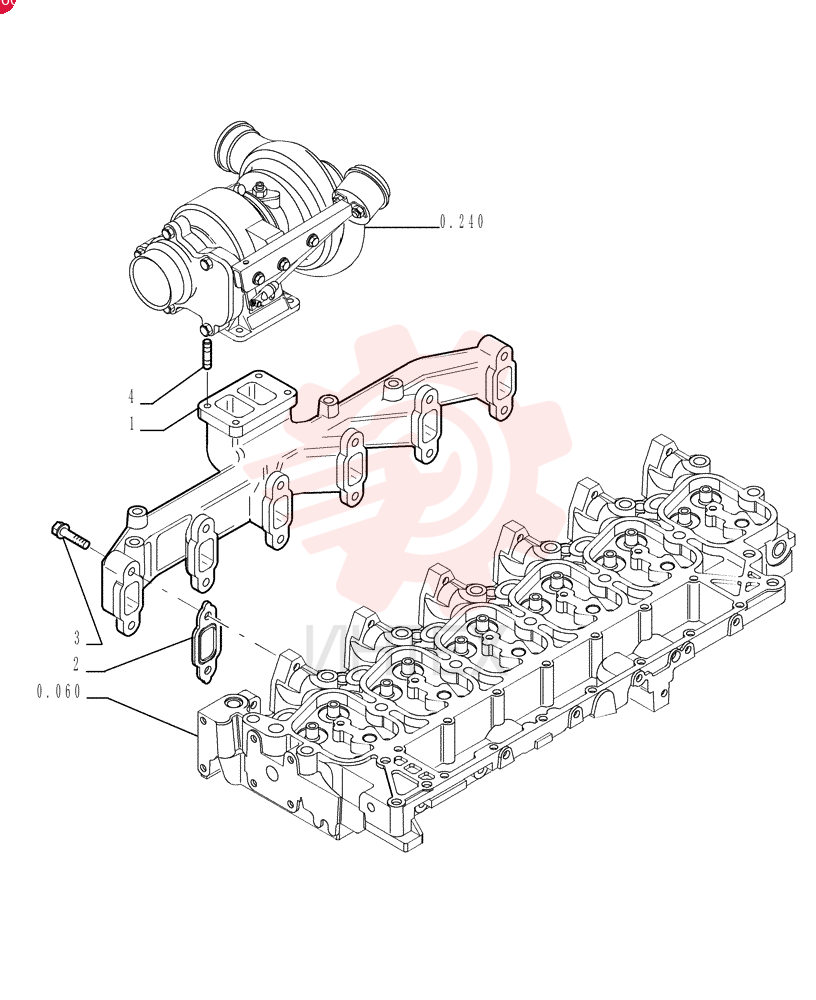

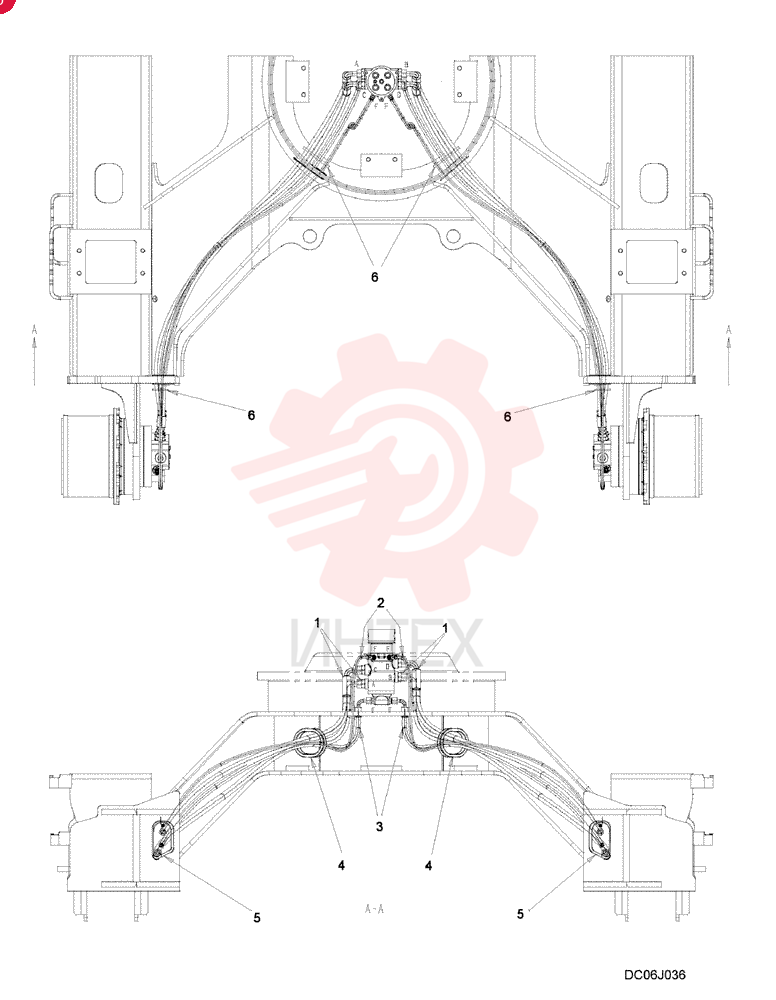

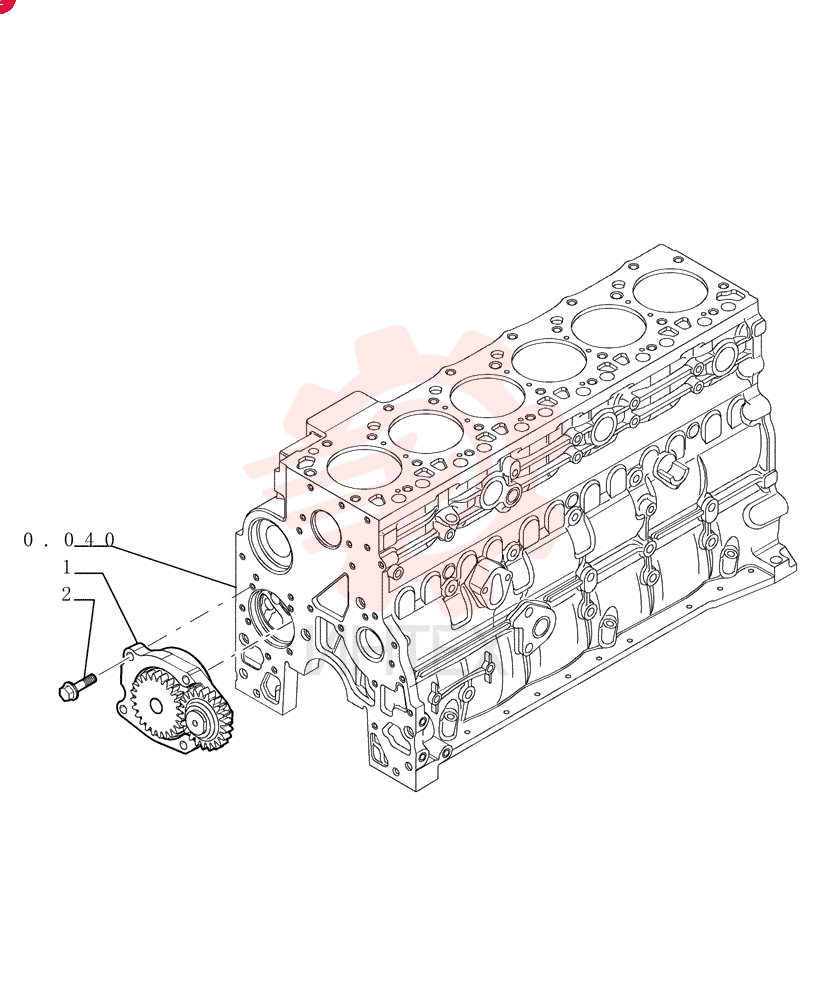

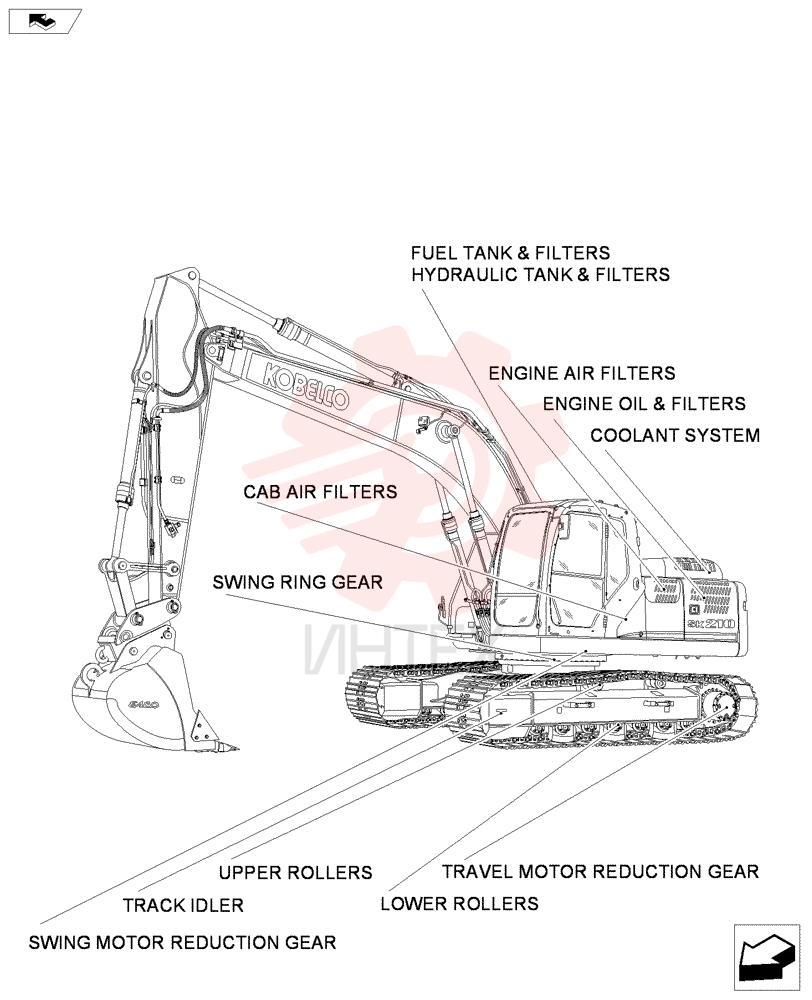

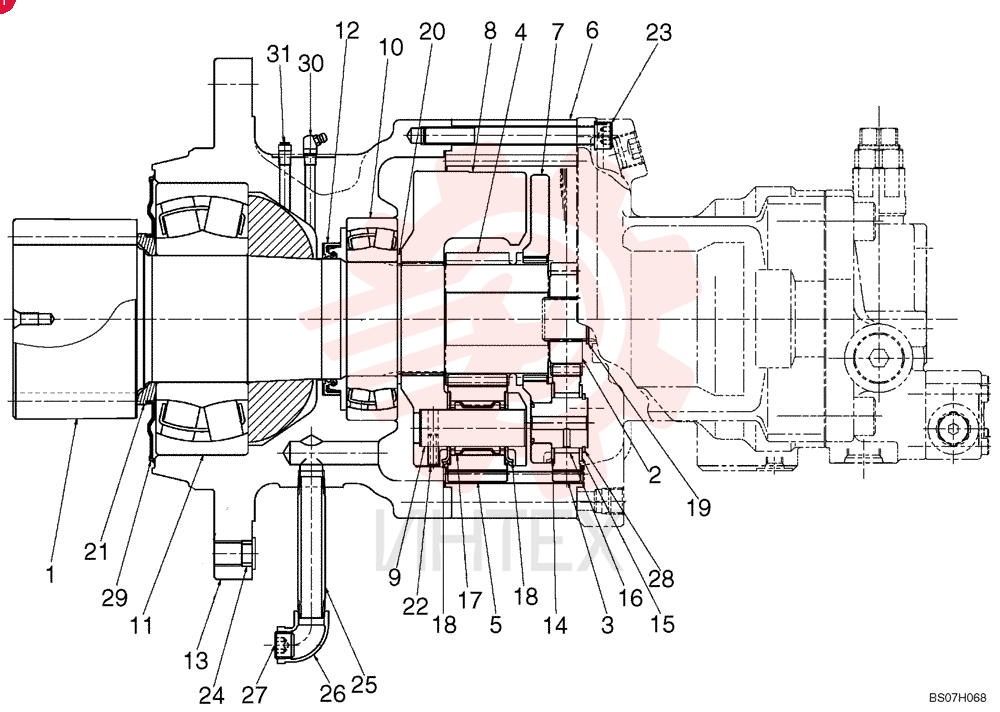

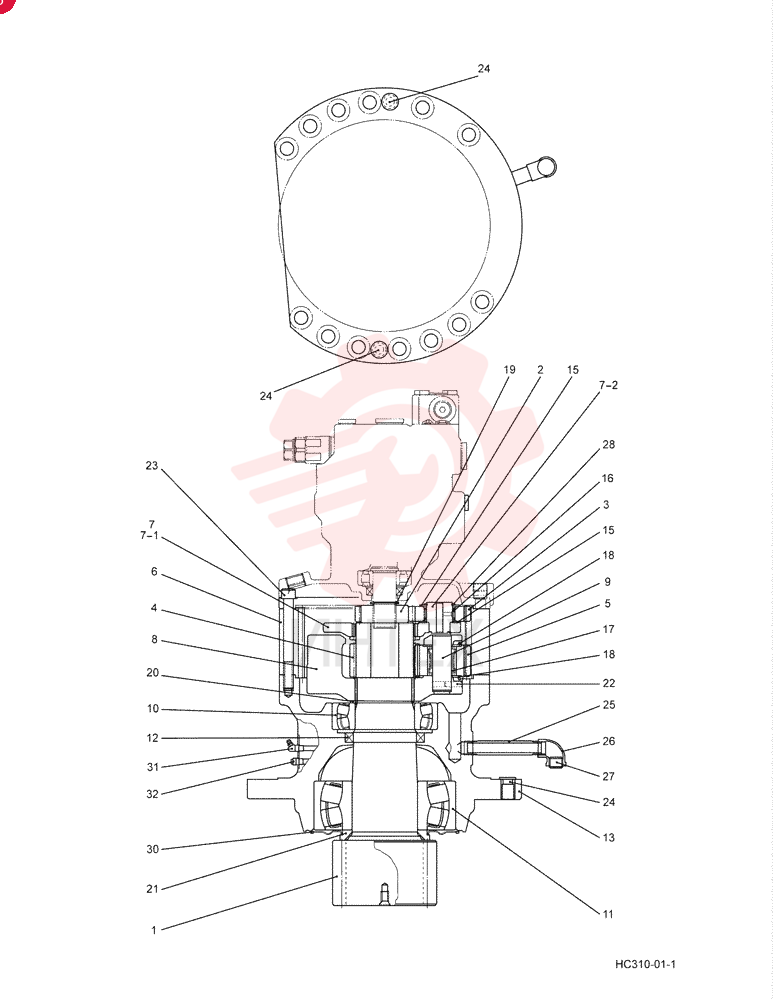

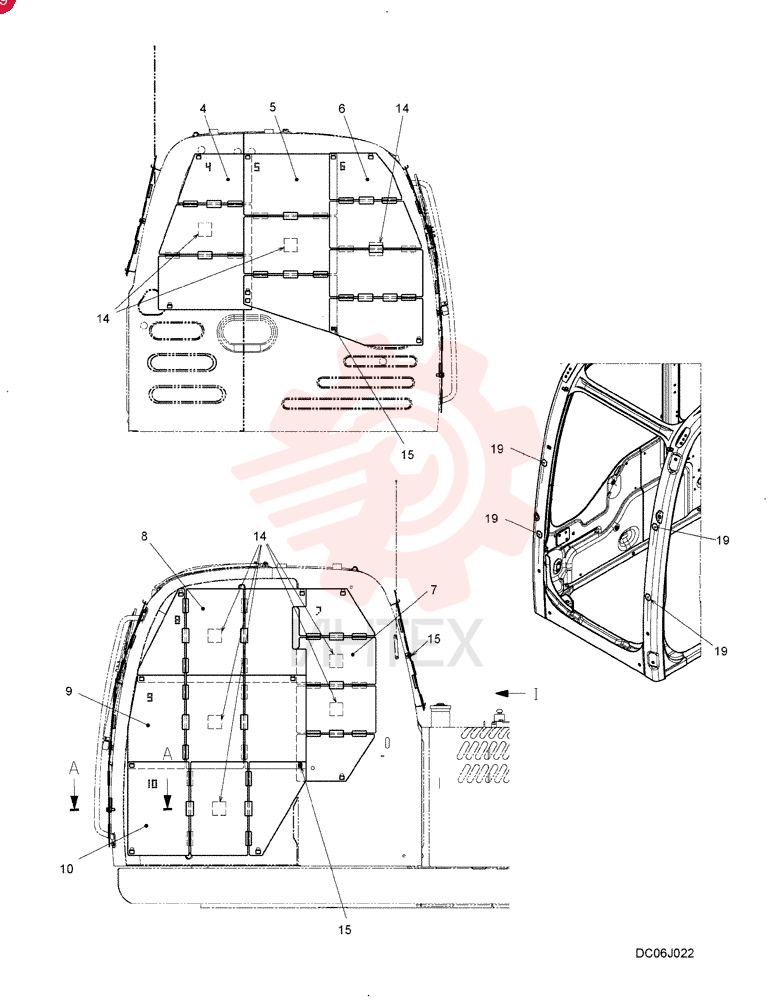

(SK210LC-8) - Экскаватор ACERA MARK 8 с серийного № YQ09U3301 TIER 3 (Северная Америка) (12/06-12/12) — схемы, страница 3
-
YN02C00149F1 Кабина (часть 3)Открыть схему -
YN02C00156F1 КабинаОткрыть схему -
YN02C00206F1 Кабина в сбореОткрыть схему -
YN02C03645P1 КронштейнОткрыть схему -
YN02C03654F1 КрышаОткрыть схему -

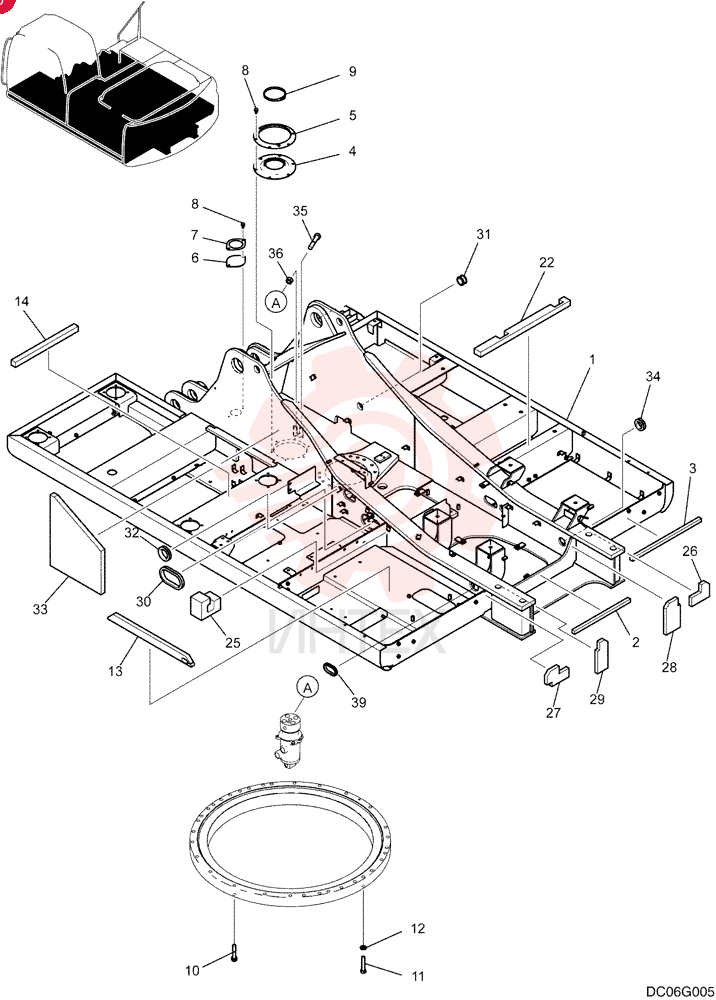

YN02FU0018P1 КузовОткрыть схему -
YN02H01408P1 Трубка (часть 1)Открыть схему -
YN02H01408P1 Трубка (часть 2)Открыть схему -

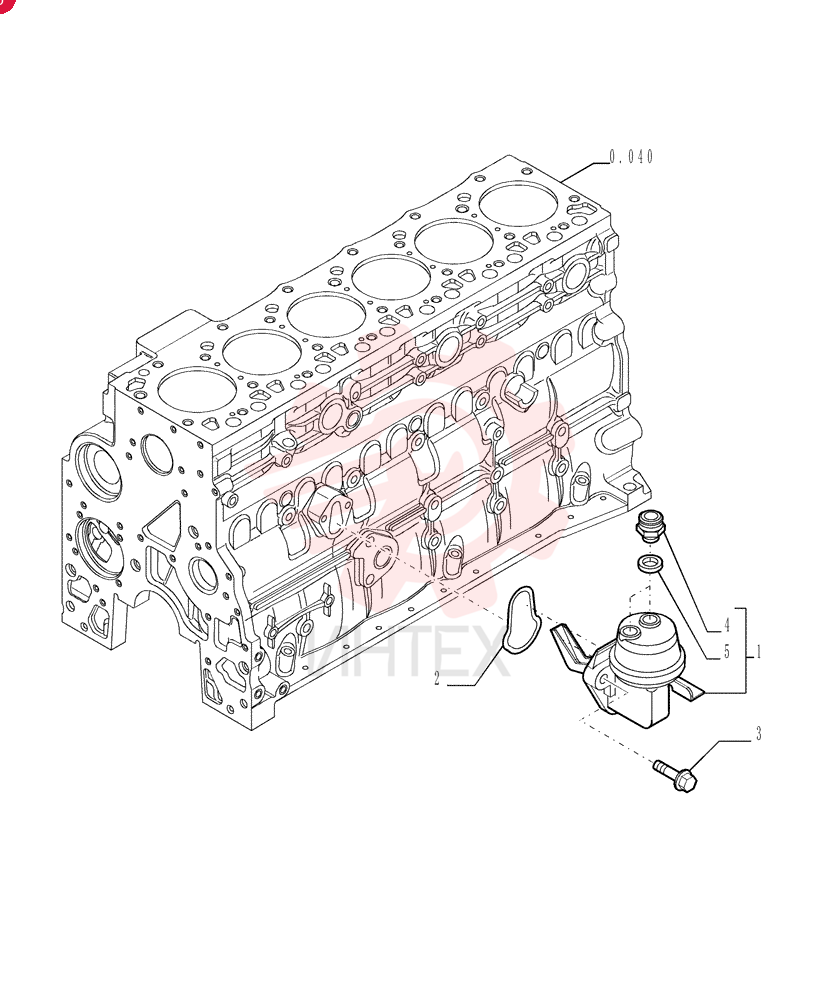

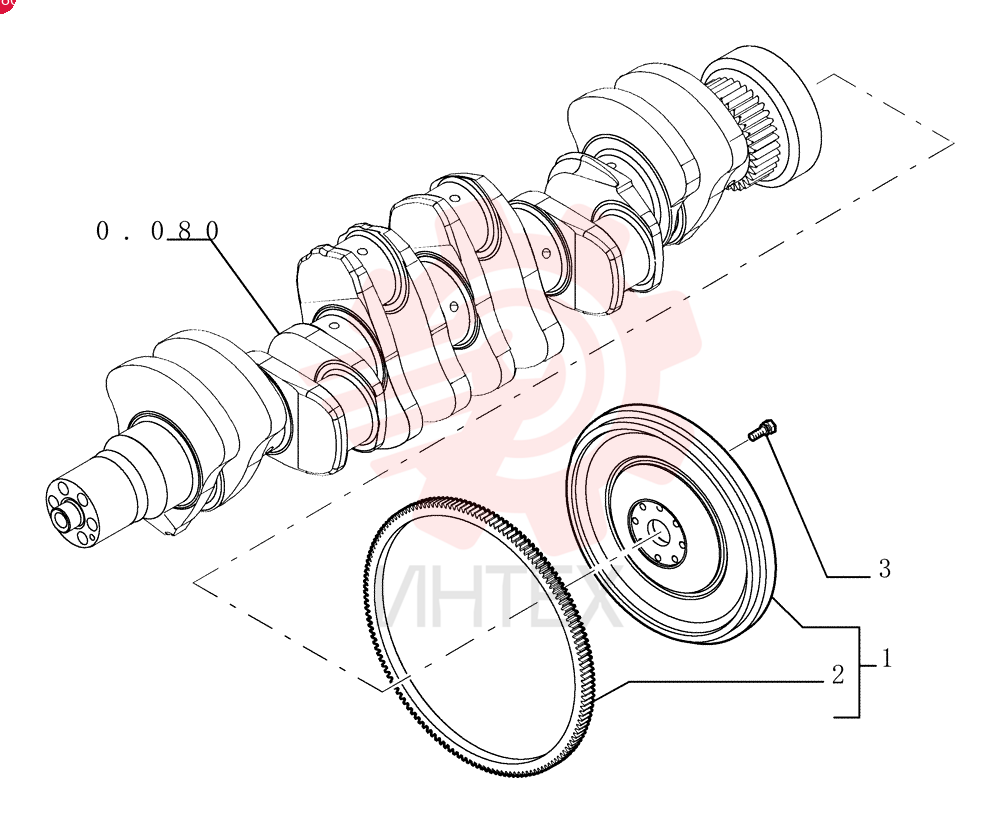

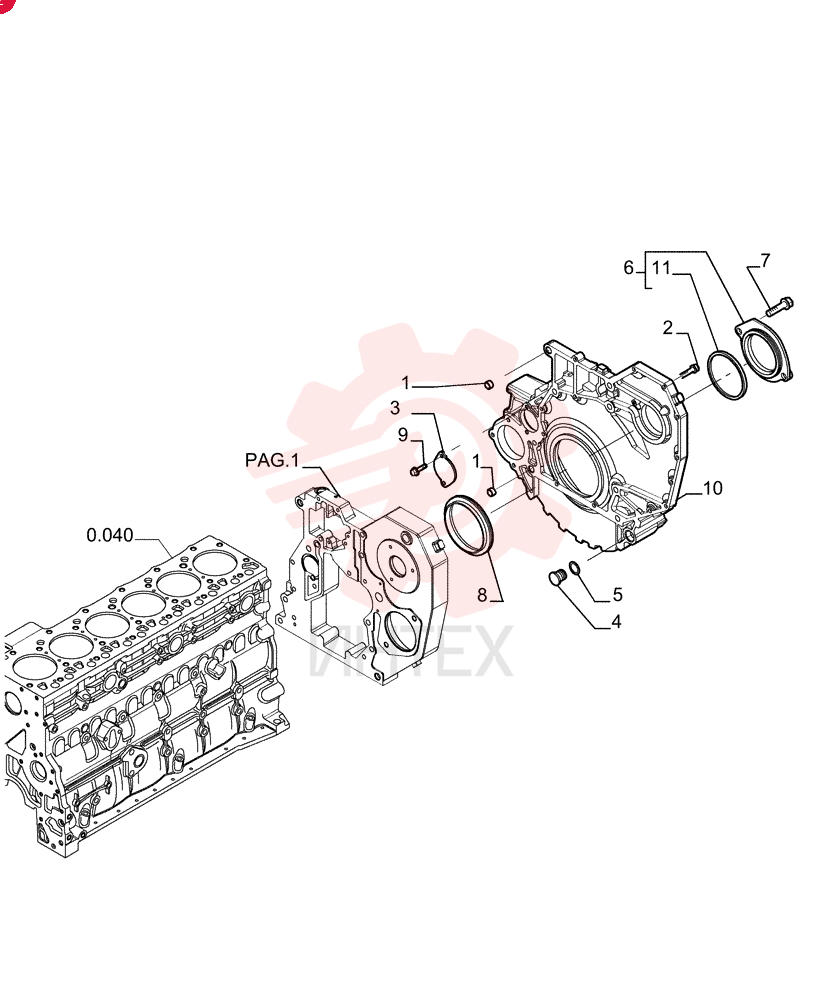

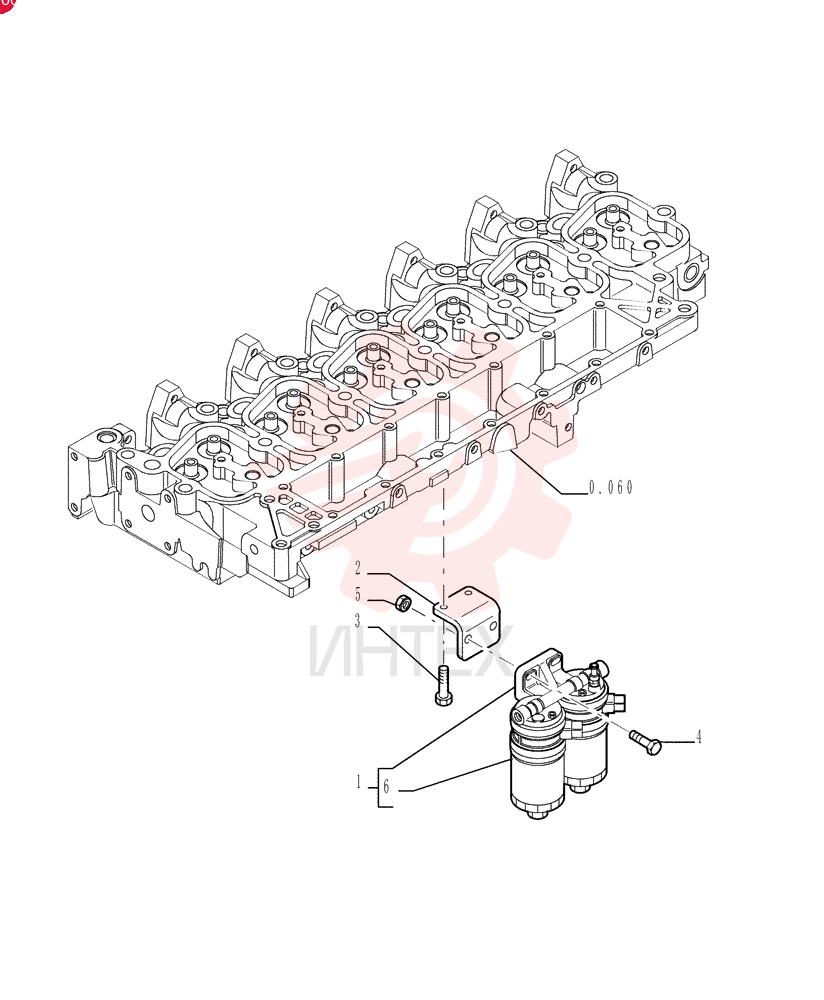

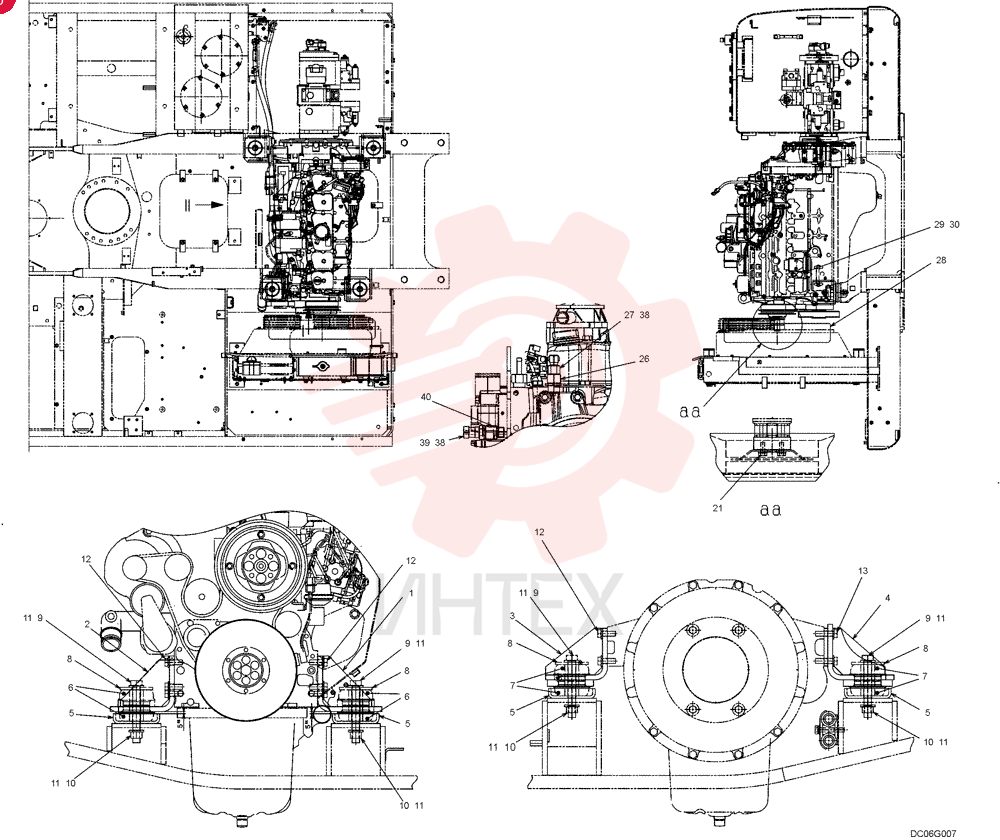

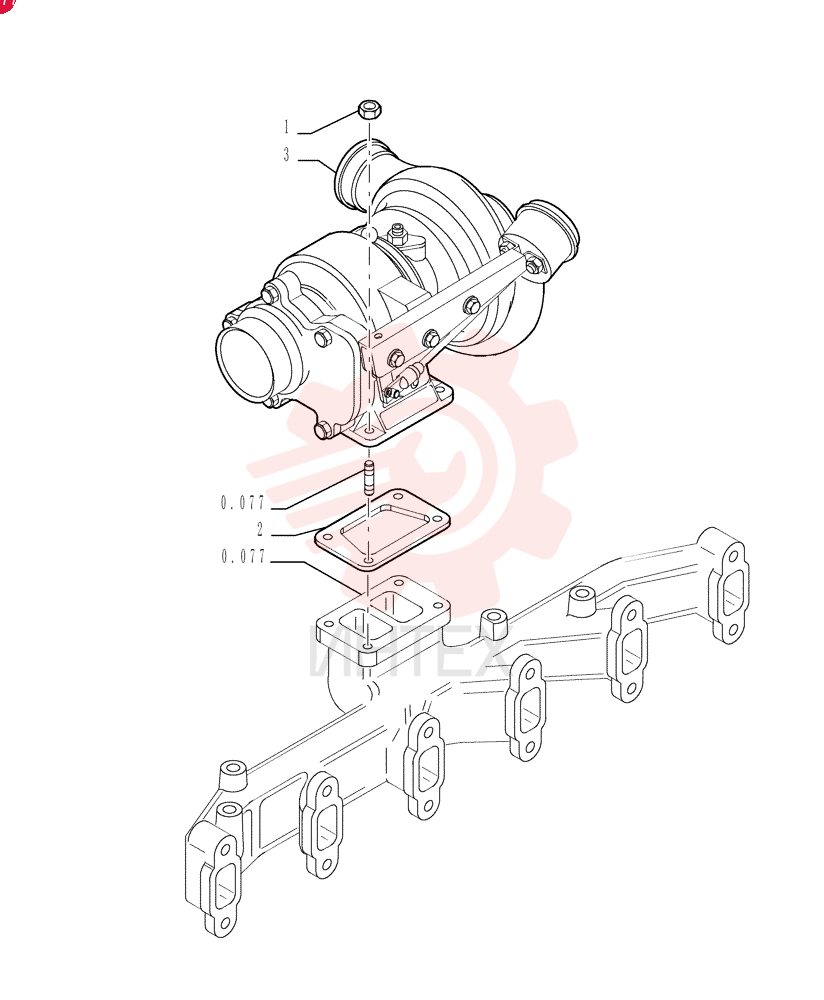

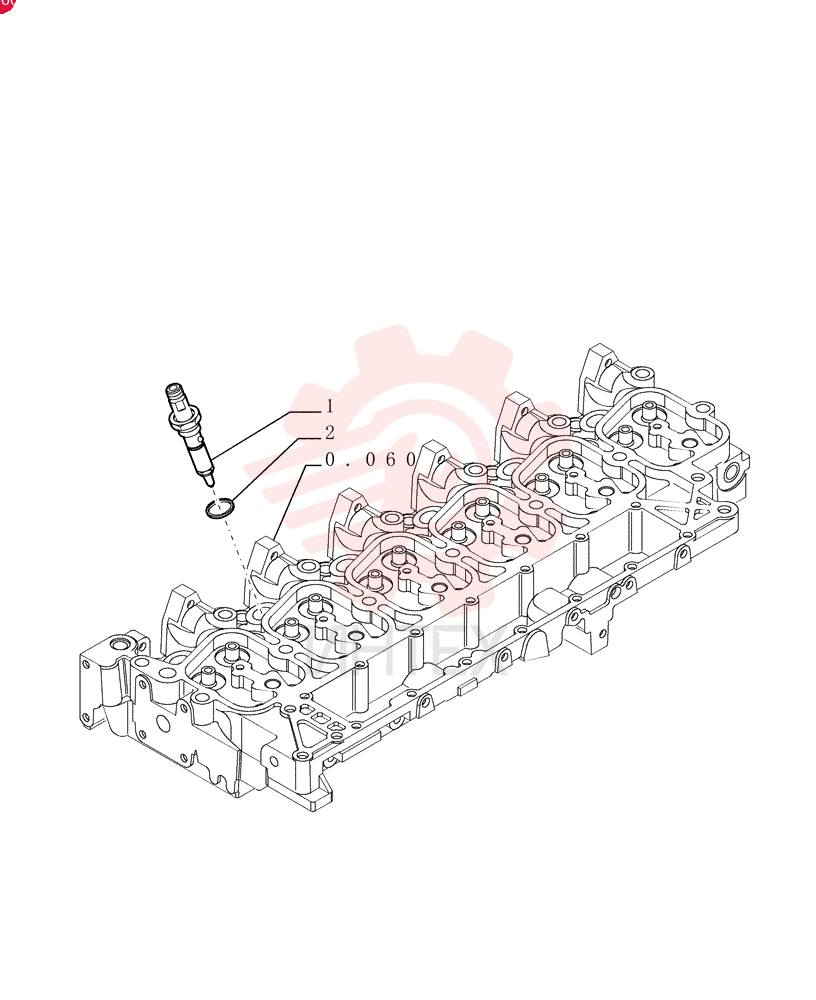

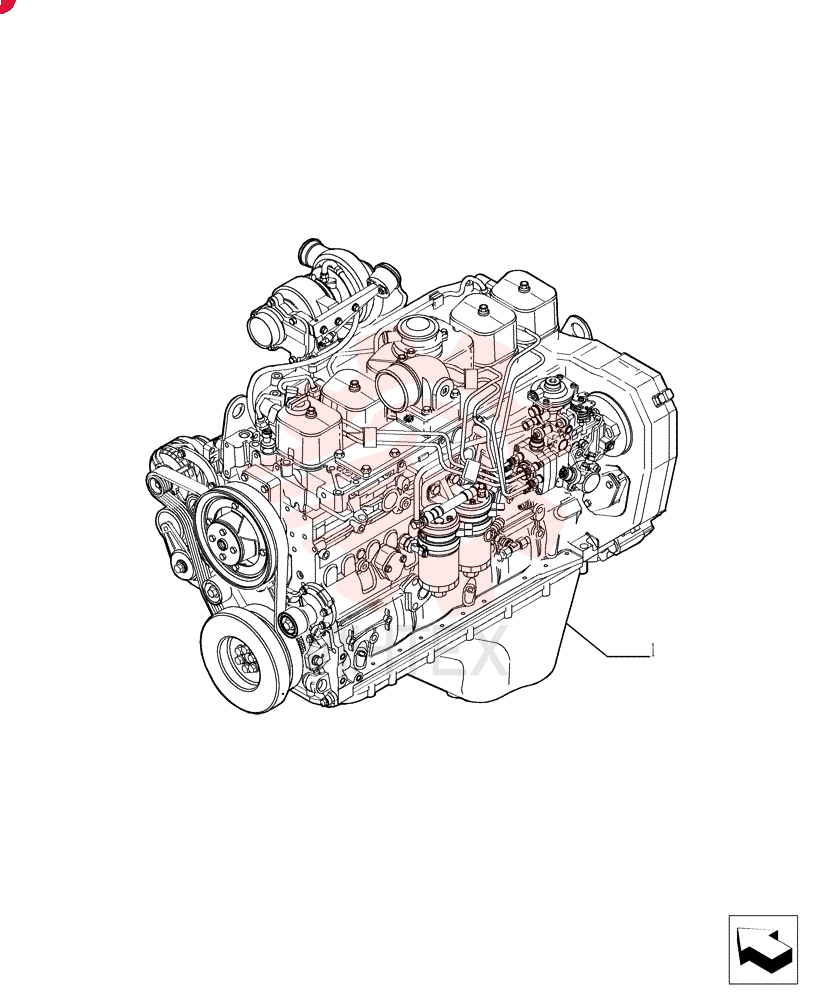

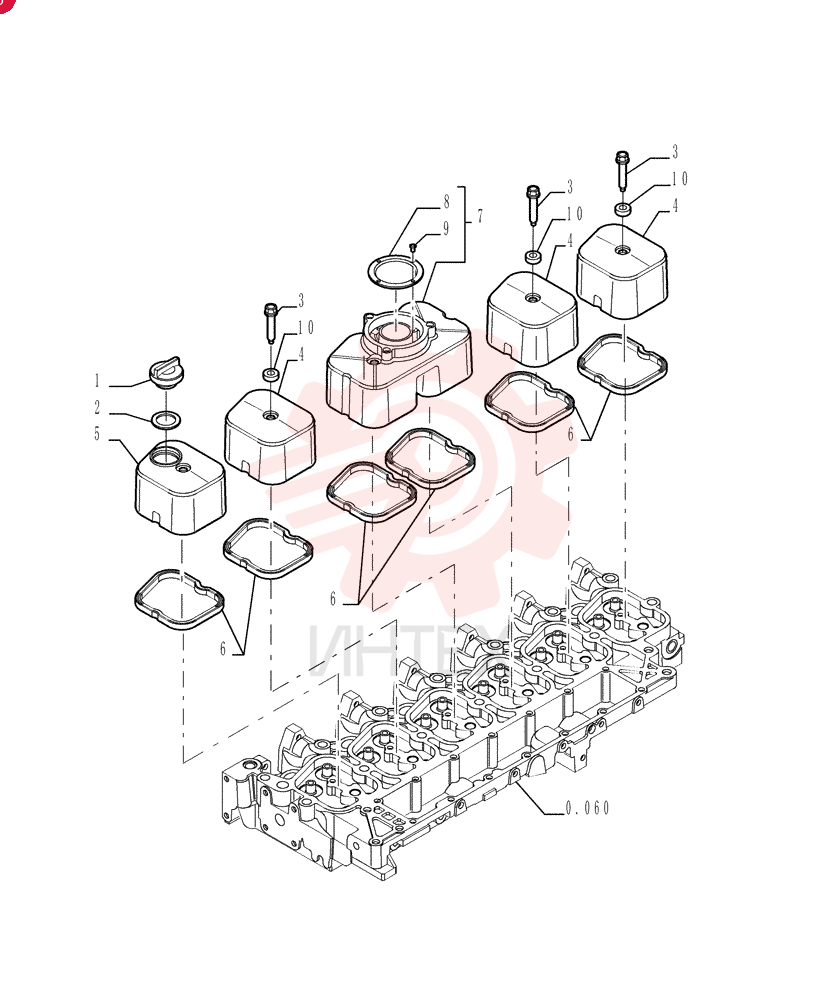

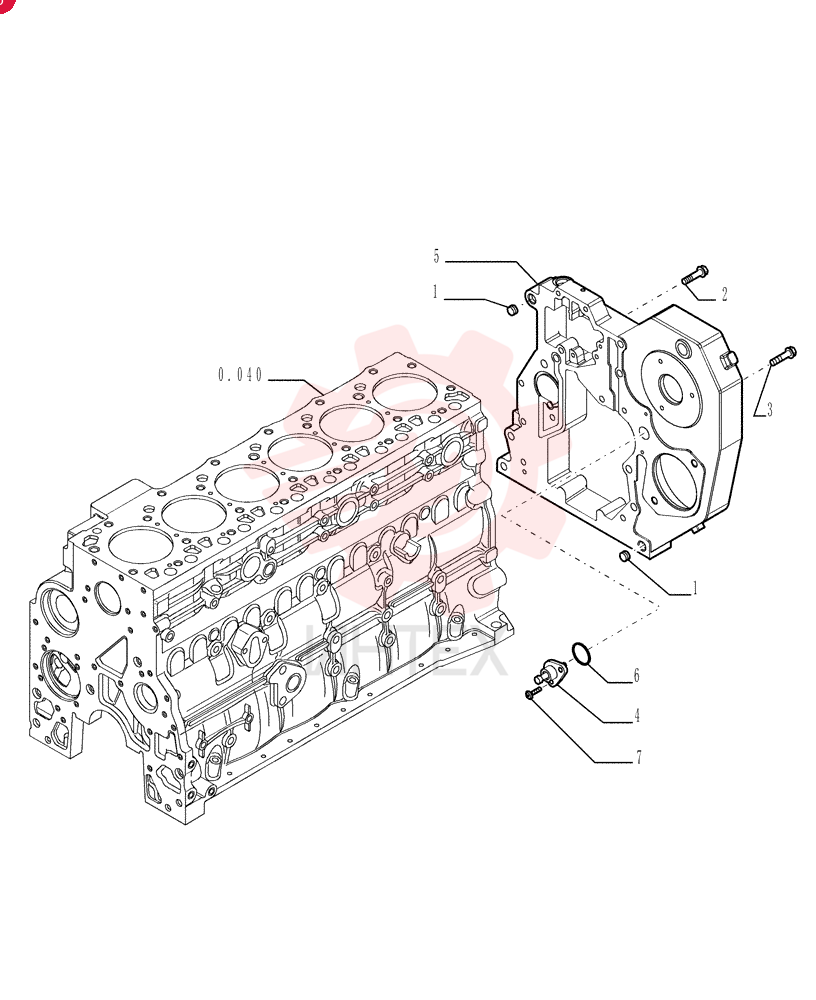

YN02P00040F1 Двигатель в сбореОткрыть схему -
YN02P01099P1 КронштейнОткрыть схему -
YN03H00125F1 Трубопроводы гидравлические верхниеОткрыть схему -

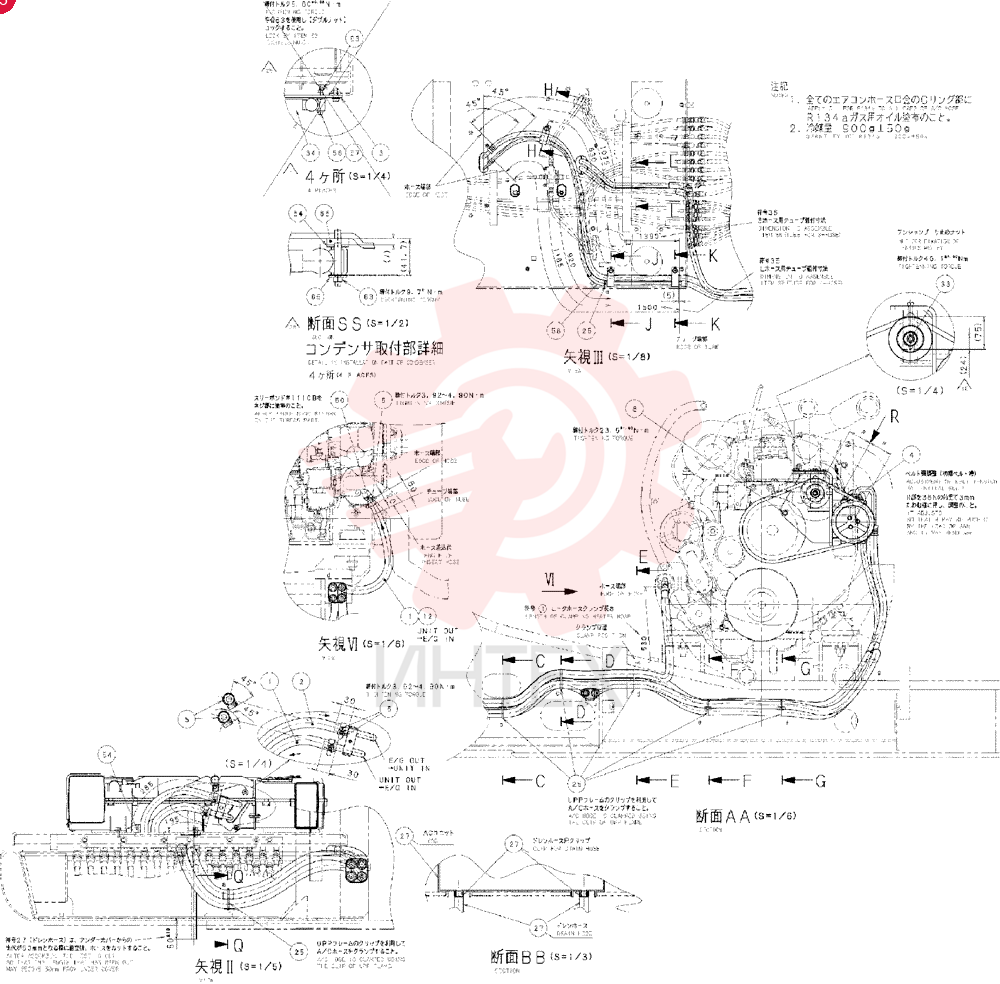

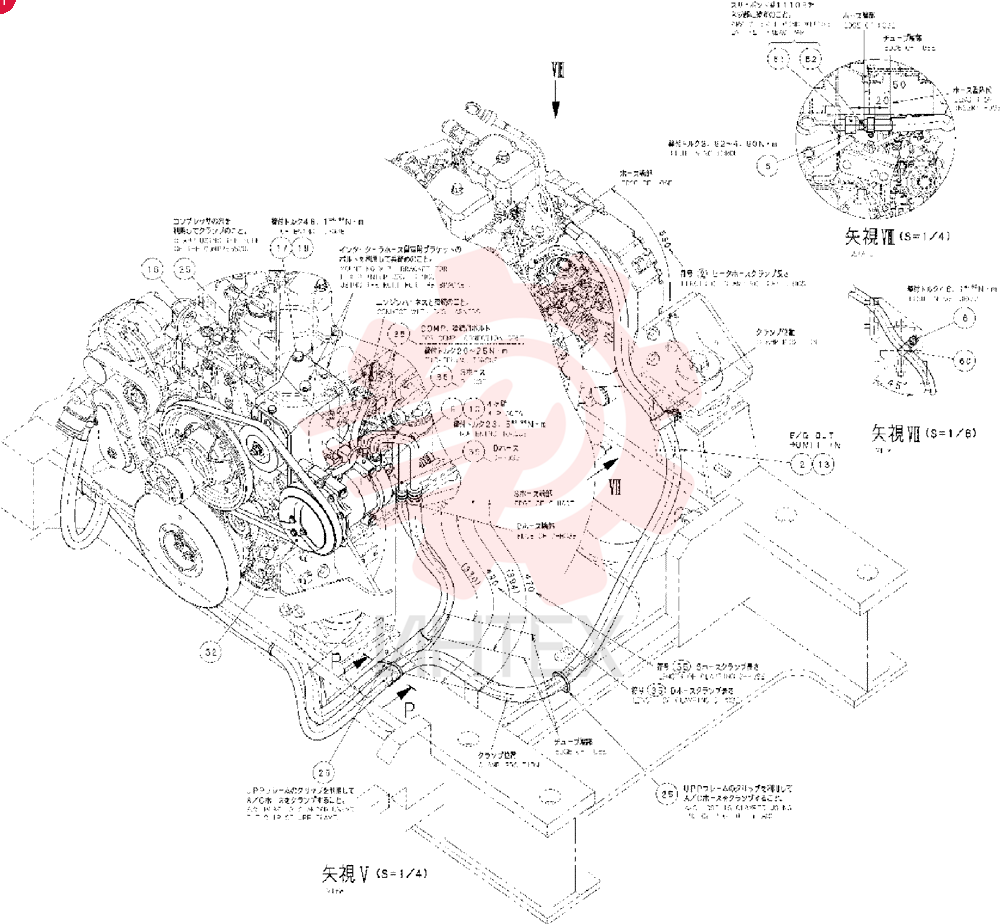

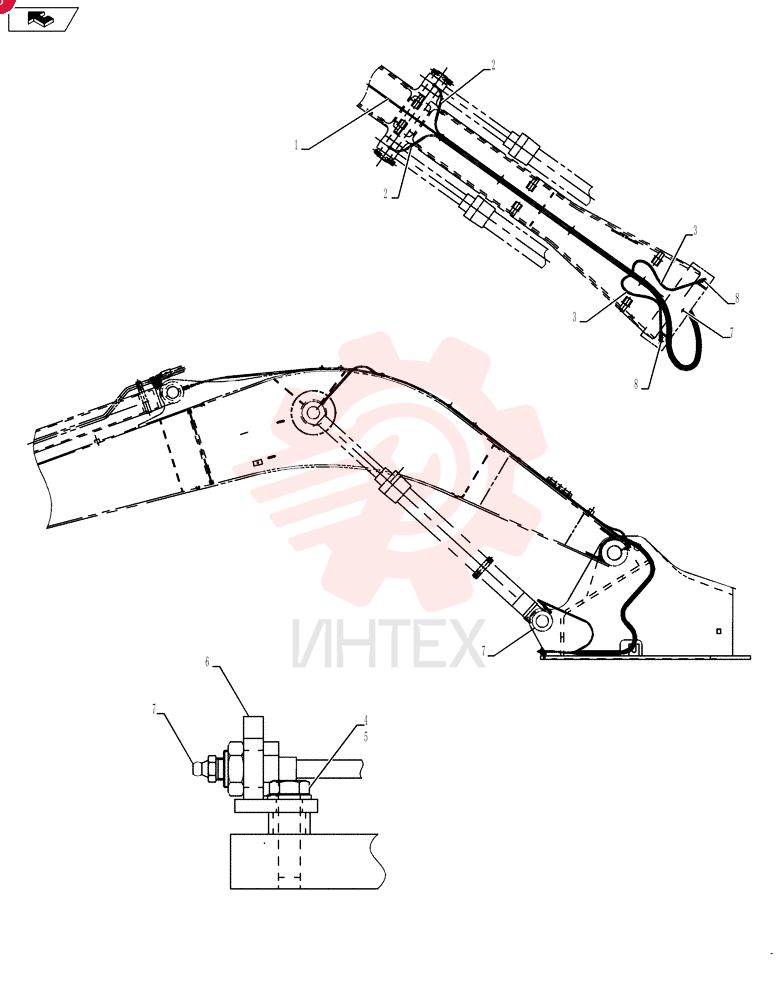

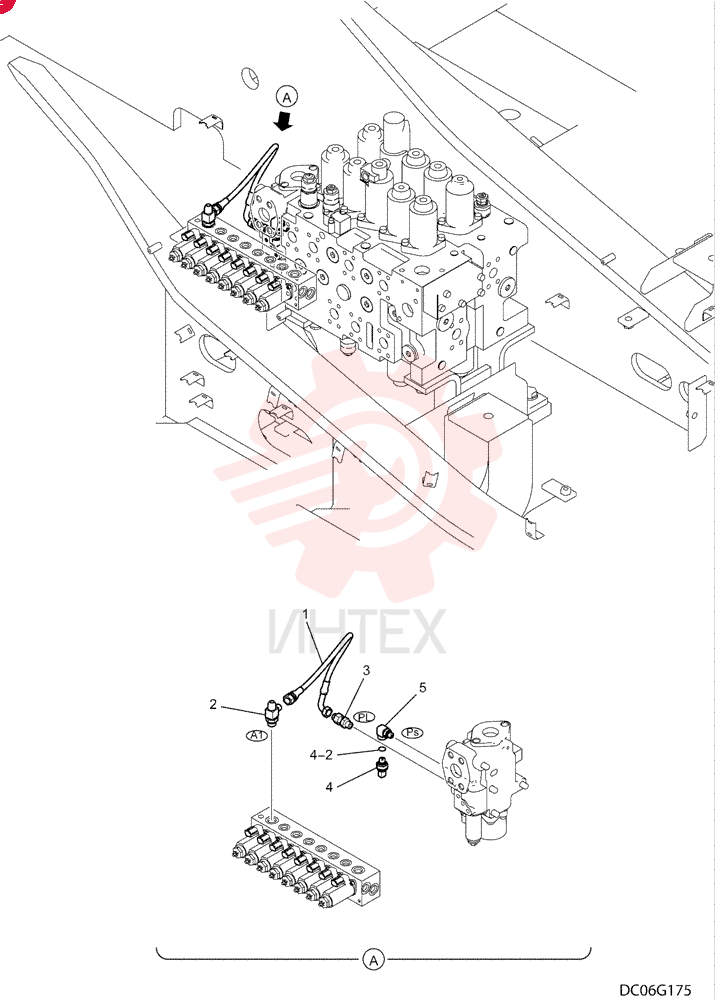

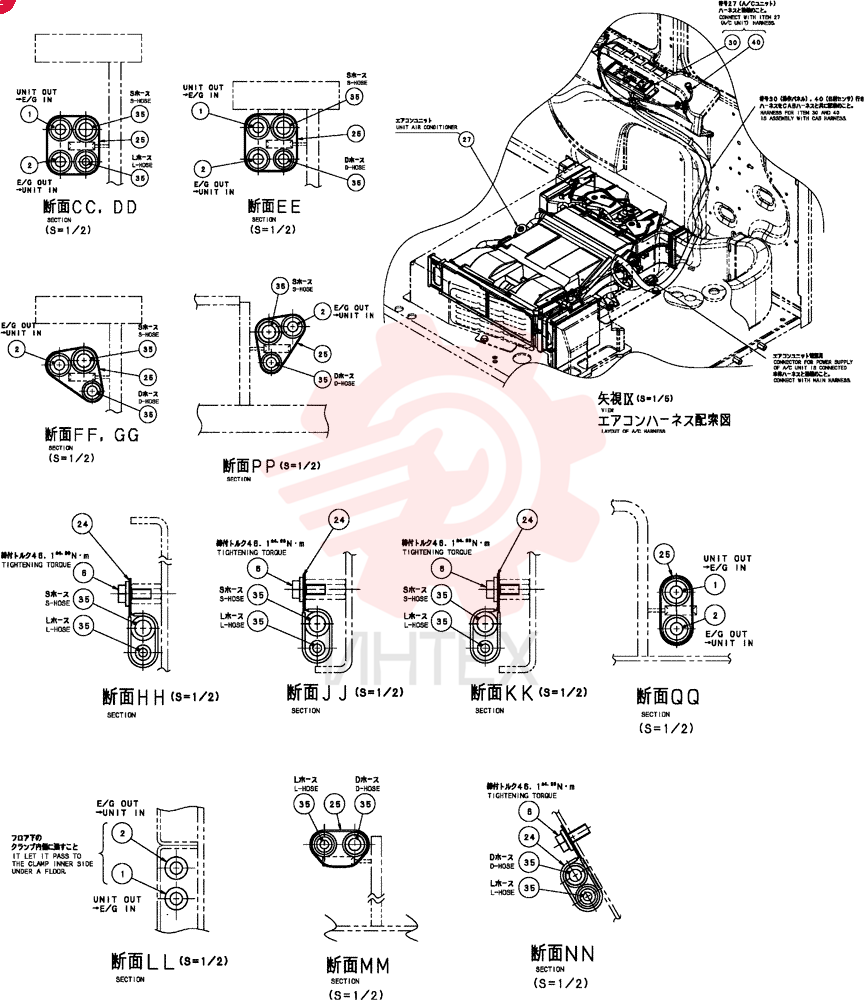

YN03H01805D1 Шланг гидравлическийОткрыть схему -
YN03M00137F1 Органы управления оператораОткрыть схему -
YN03M00137F1 Органы управления оператораОткрыть схему -
YN03M00180F1 Органы управления оператора (без наддува)Открыть схему -
YN03M00181F1 Органы управления оператора (без наддува)Открыть схему -

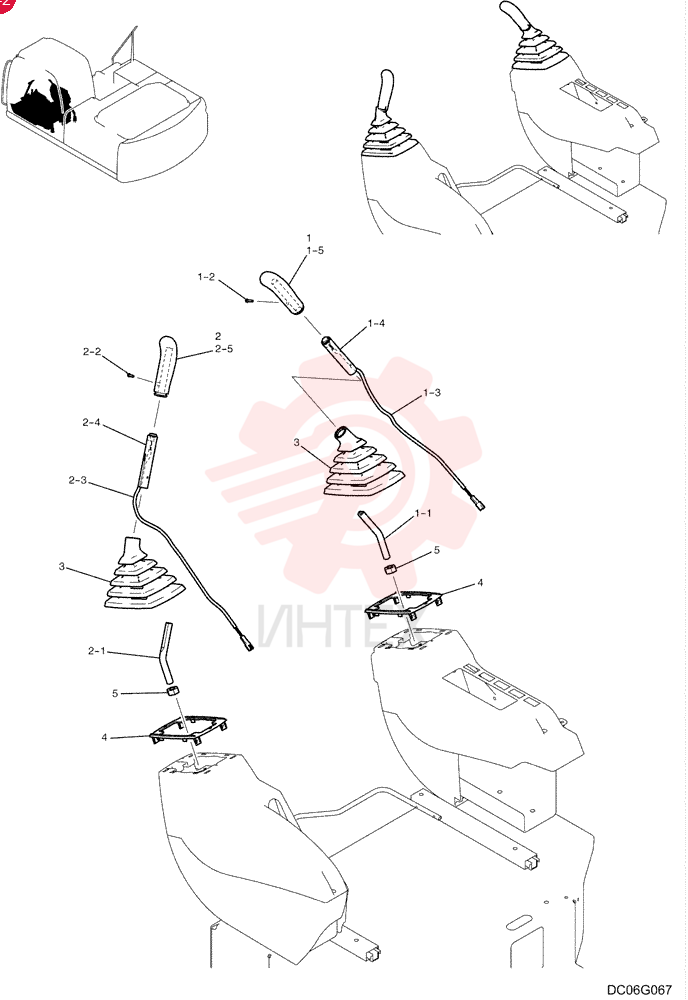

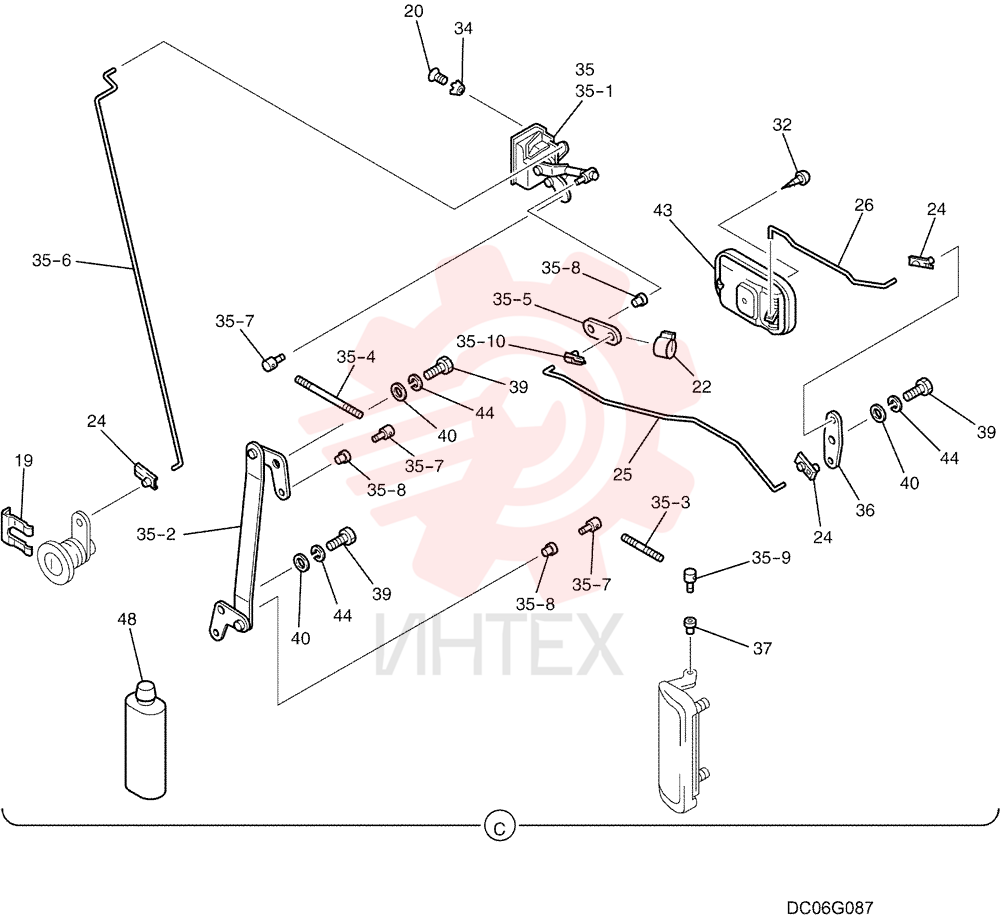

YN03M01861F1 РукояткаОткрыть схему -

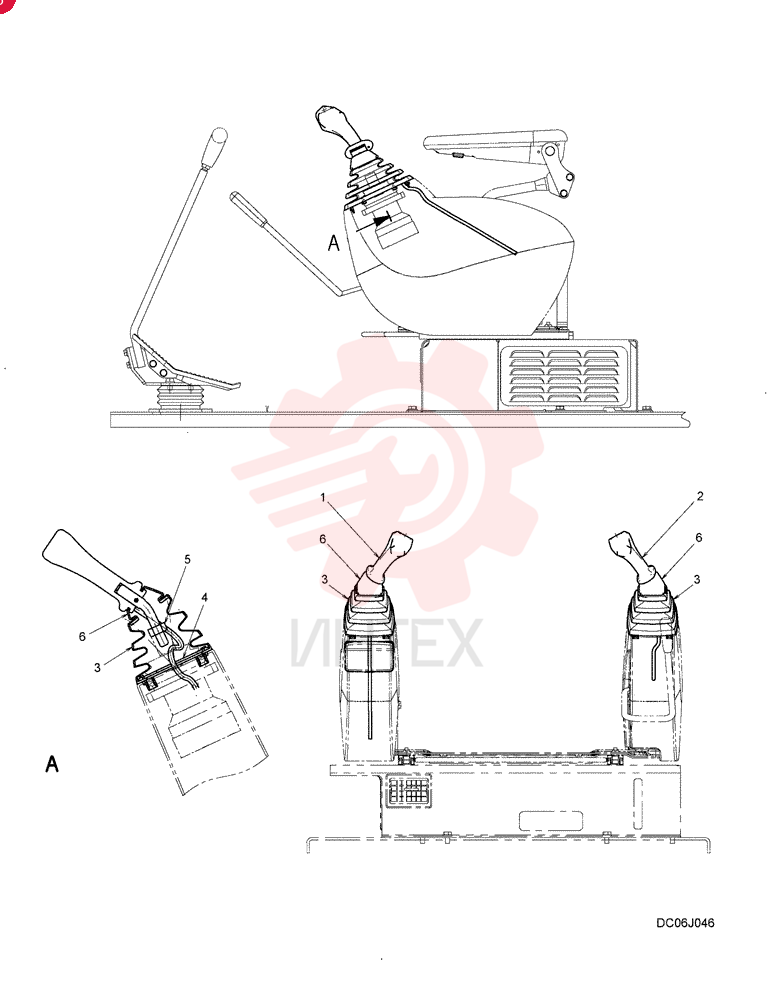

YN03M01968F1 РукояткаОткрыть схему -

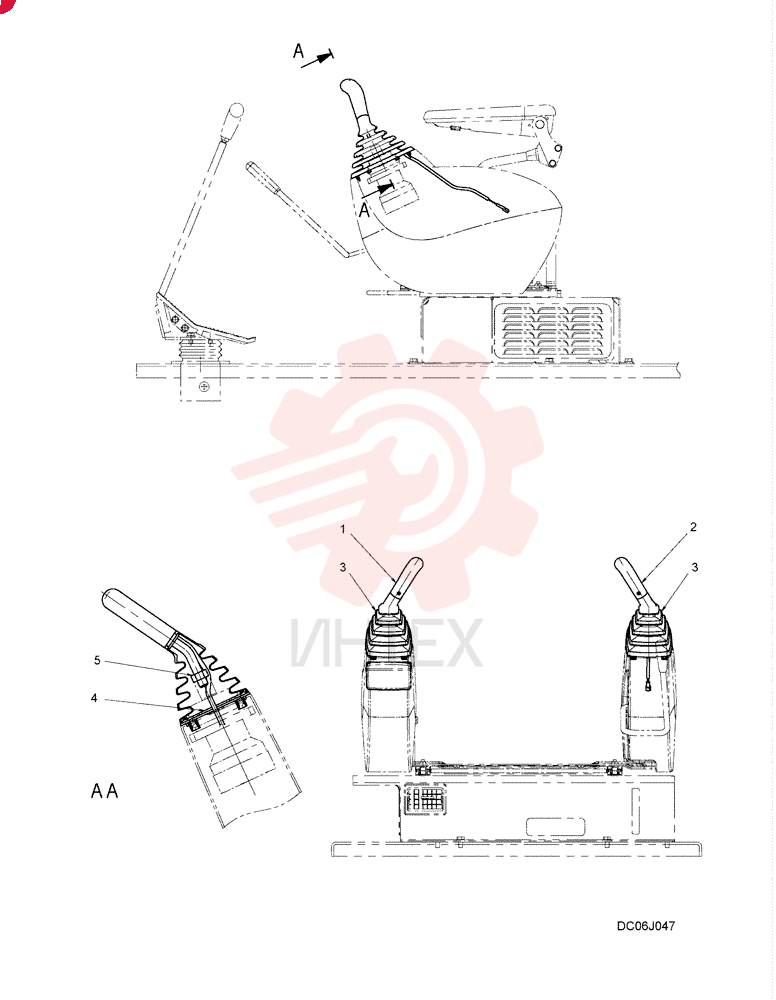

YN03M01974F1 Захват в сбореОткрыть схему -
YN03M01990P2 КронштейнОткрыть схему -
YN05P00055F1 Установка радиатораОткрыть схему -
YN05P00062F1 РадиаторОткрыть схему -

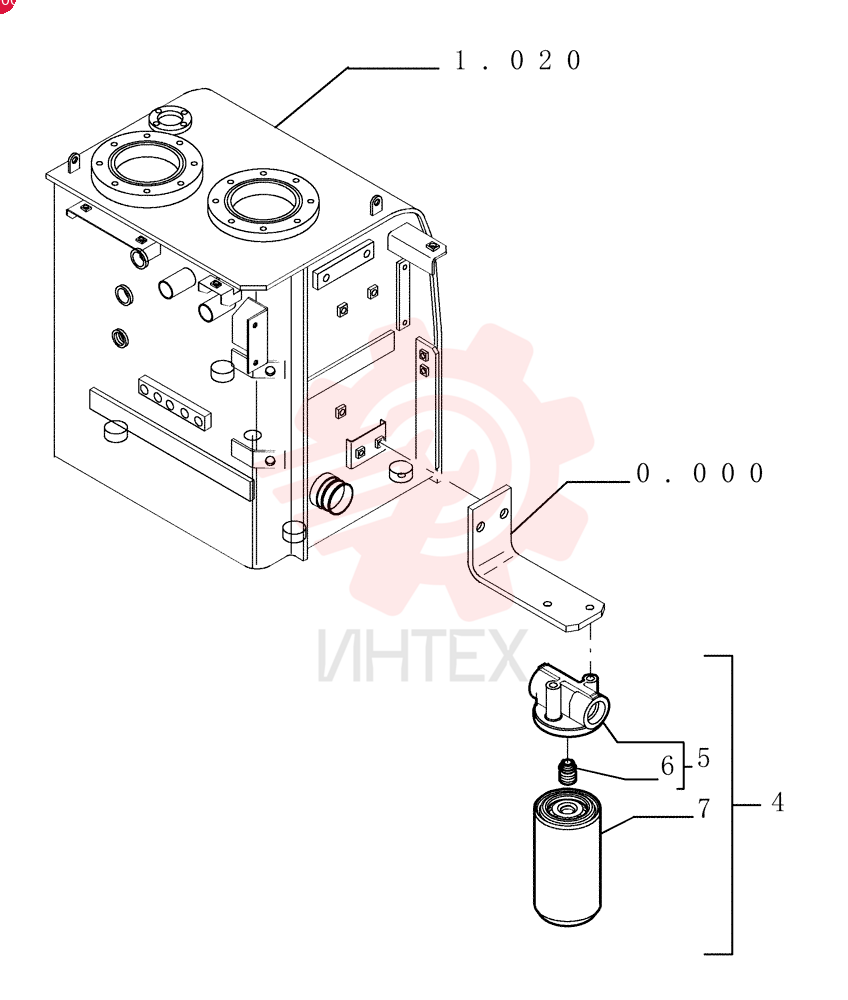

YN05P01041F1 БакОткрыть схему -
YN06H00086F1 КомплектОткрыть схему -

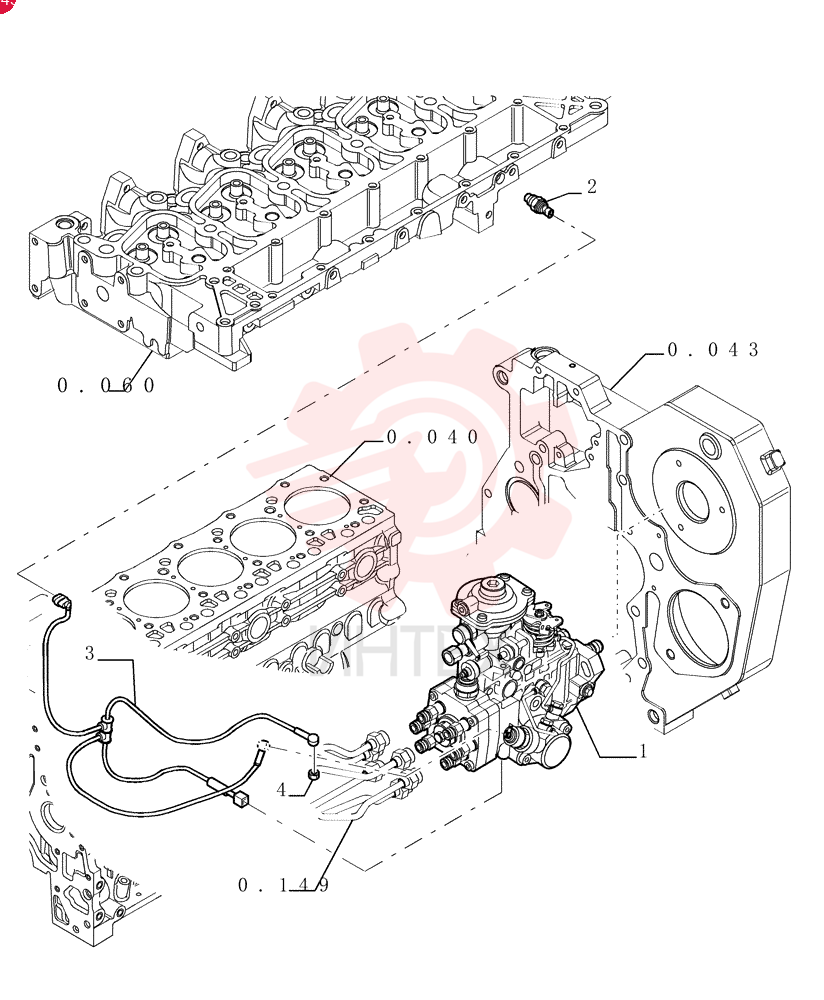

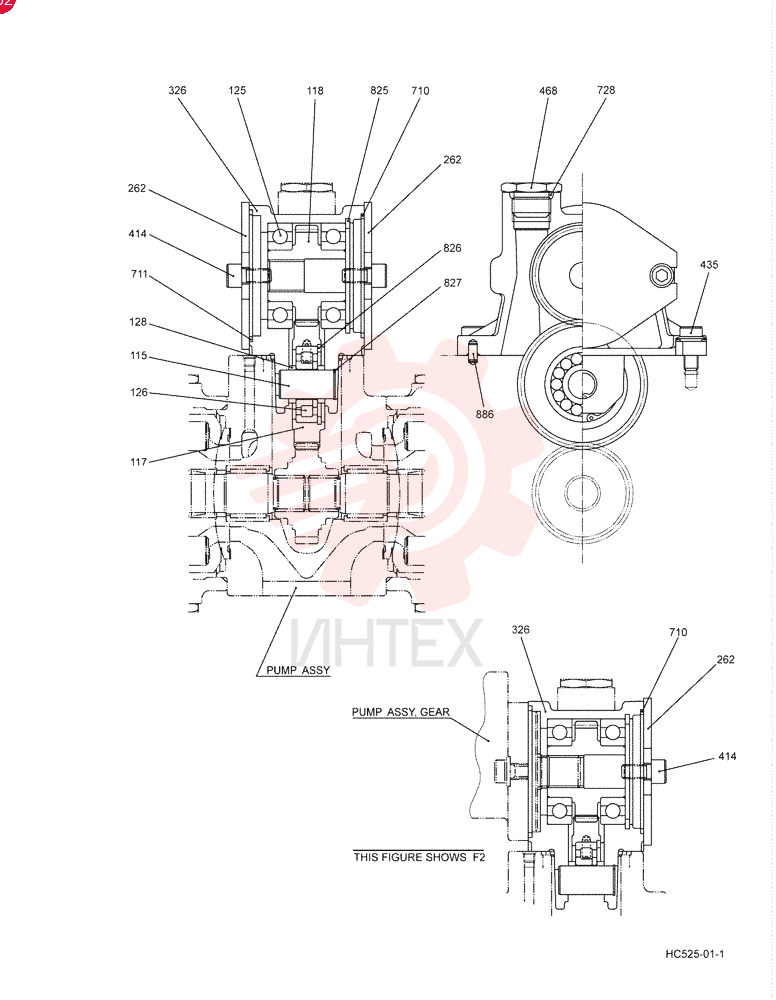

YN10V00014F2 НасосОткрыть схему -
YN10V00036F1 Насос (часть 1)Открыть схему -
YN10V00036F1 Насос (часть 2)Открыть схему -
YN10V00040F1 НасосОткрыть схему -
YN10V00043F1 Гидронасос (часть 1)Открыть схему -
YN10V00043F1 Гидронасос (часть 2)Открыть схему -
YN10V01009F1 Регулятор скорости (часть 1)Открыть схему -
YN10V01009F1 Регулятор скорости (часть 2)Открыть схему -

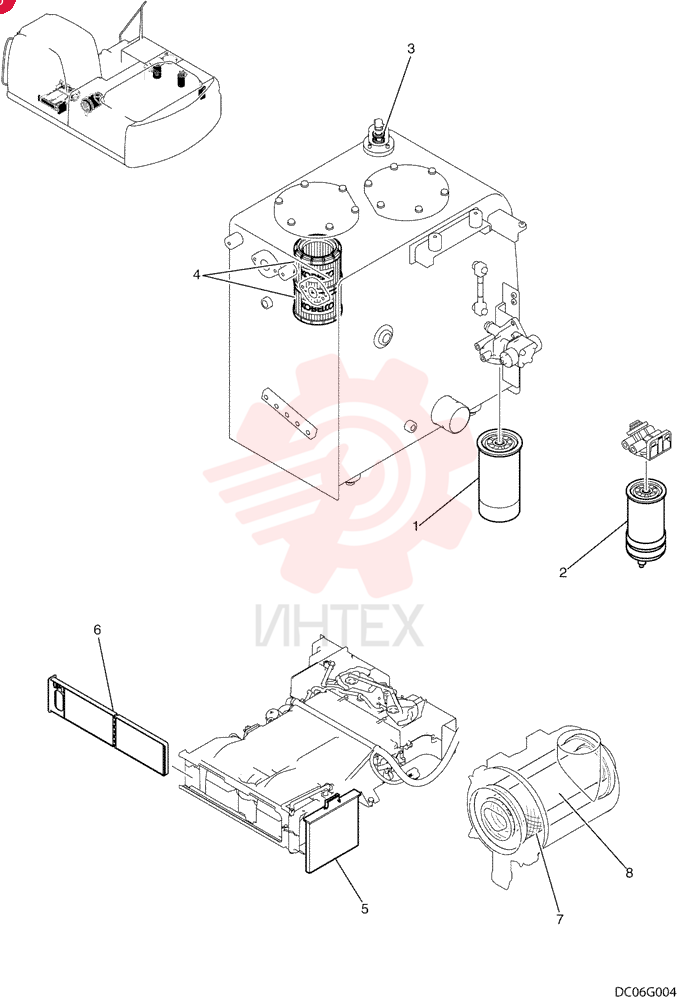

YN11P00033F1 Фильтр воздушный (часть 1)Открыть схему -
YN11P00033F1 Фильтр воздушный (часть 2)Открыть схему -
YN12B00435F1 Рукоять (рычаг)Открыть схему -
YN12B00589F1 Рукоять (рычаг)Открыть схему -
YN12B00757F1 Рукоять (рычаг)Открыть схему -
YN12B00828F1 Рукоять (рычаг)Открыть схему -
YN12B00937F1 Группа рукояти (часть 1)Открыть схему -
YN12B00937F1 Группа рукояти (часть 2)Открыть схему -
YN12B00942F1 Рукоять (рычаг)Открыть схему -
YN12B02175F1 ЗвеноОткрыть схему -
YN12B02301F1 Крышка в сбореОткрыть схему -
YN12P00040P1 ГлушительОткрыть схему -
YN12P01164F1 КронштейнОткрыть схему -

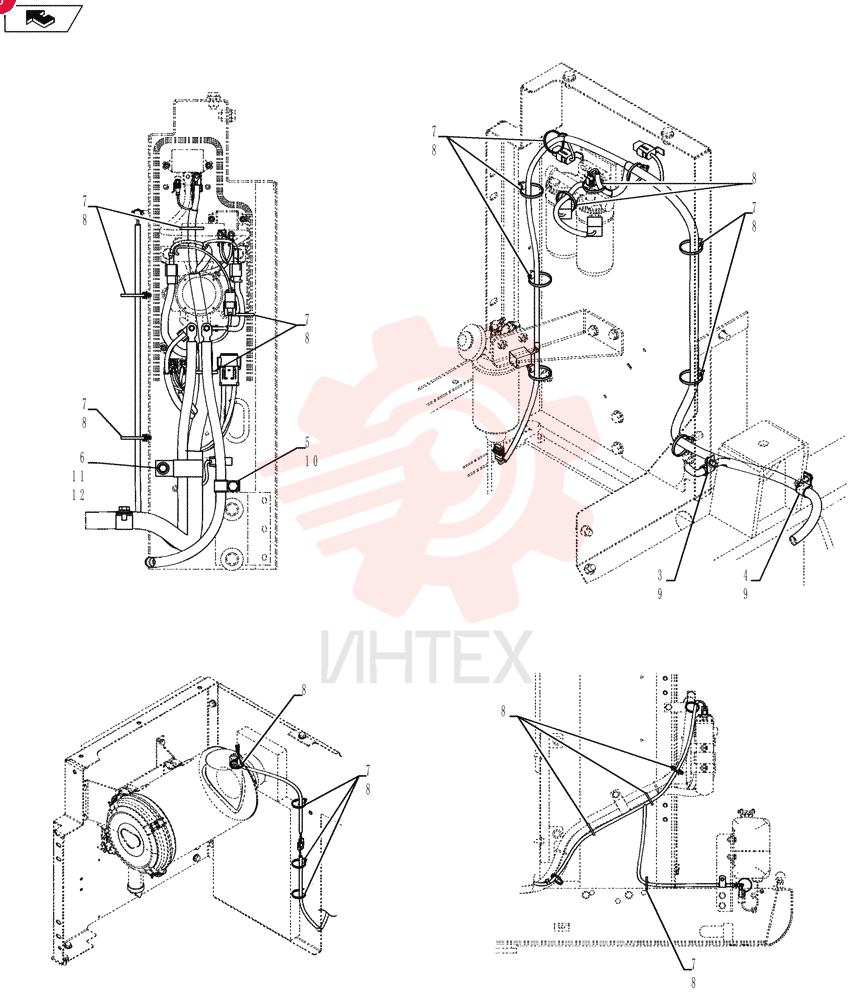

YN13E01437P2 Жгут проводовОткрыть схему -
YN13E01438P1 Жгут проводов (часть 1)Открыть схему -
YN13E01438P1 Жгут проводов (часть 2)Открыть схему -

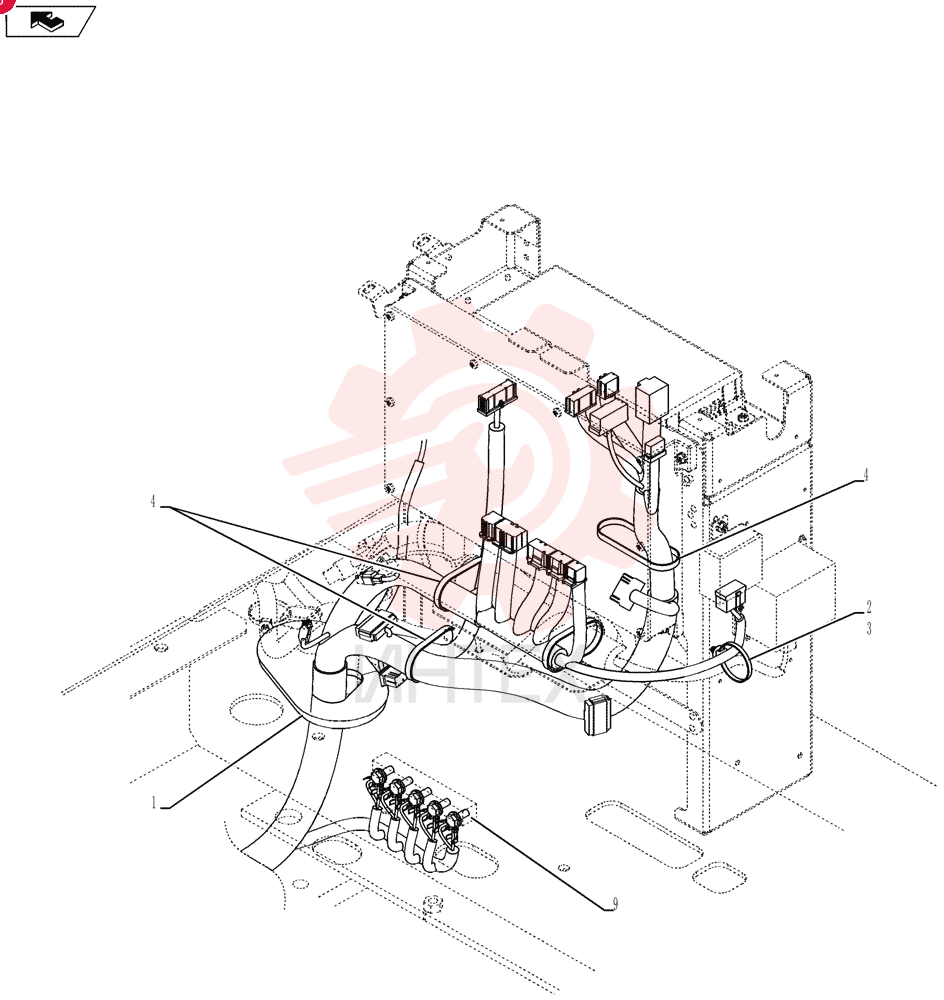

YN13E01465P1 ПрокладкаОткрыть схему -
YN13E01495P1 Жгут проводовОткрыть схему -

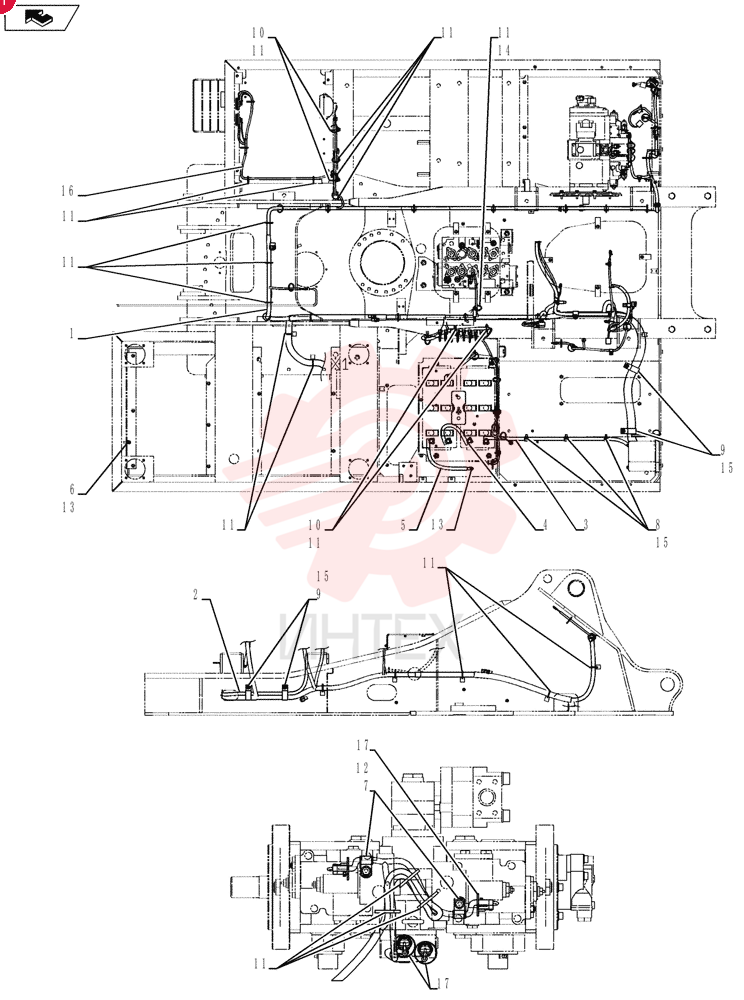

YN13E01509P4 Жгут проводовОткрыть схему
