Грейдер CLG425
/

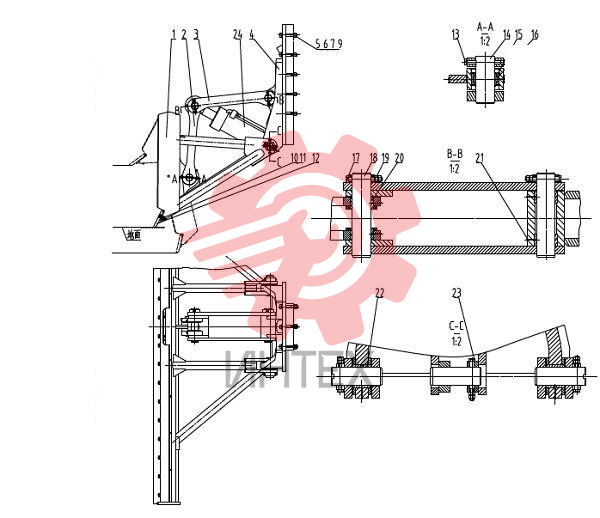

32E1119 002 Пластина упорная

32E1119 002 Пластина упорная

32E1119 002 Пластина упорная

1 22D0471

  • 22D0471 - Нож
  • Кол-во: 1

2 16D0221

  • 16D0221 - Тяга
  • Кол-во: 1

3 16D0222

  • 16D0222 - Тяга
  • Кол-во: 1

4 33D0671

  • 33D0671 - Опора
  • Кол-во: 1

5 01B0352

  • 01B0352 - Болт
  • Кол-во: 11

6 03B0294

  • 03B0294 - Гайка
  • Кол-во: 11

7 06B0225

  • 06B0225 - Шайба
  • Кол-во: 11

9 06B0305

  • 06B0305 - Шайба закалённая
  • Кол-во: 11

10 03B0095

  • 03B0095 - Гайка
  • Кол-во: 20

11 02B0108

  • 02B0108 - Болт
  • Кол-во: 20

12 16A3391

  • 16A3391 - Нож
  • Кол-во: 2

13 01B0175

  • 01B0175 - Болт
  • Кол-во: 1

14 60A0614

  • 60A0614 - Палец
  • Кол-во: 4

15 07B0011

  • 07B0011 - Кольцо стопорное
  • Кол-во: 2

16 25B0004

  • 25B0004 - Подшипник шарнирный
  • Кол-во: 1

17 01B0217

  • 01B0217 - Болт
  • Кол-во: 4

18 60A0613

  • 60A0613 - Палец
  • Кол-во: 2

19 03B0003

  • 03B0003 - Гайка
  • Кол-во: 12

20 55A0997

  • 55A0997 - Втулка
  • Кол-во: 4

21 10B0089

  • 10B0089 - Масленка
  • Кол-во: 7

22 55A0996

  • 55A0996 - Втулка
  • Кол-во: 2

23 01B0206

  • 01B0206 - Болт
  • Кол-во: 1

24 00C1834

  • 00C1834 - Магистрали отвала
  • Кол-во: 1
