Мини-погрузчик 375A385A
/

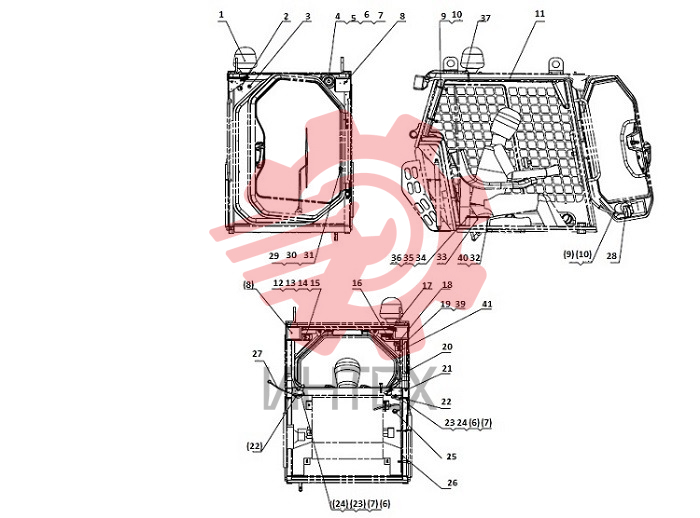

Схема кабины в сборе 46C1636 011

Схема кабины в сборе 46C1636 011

Схема кабины в сборе 46C1636 011

1 32B0158

  • 32B0158 - ROTATING BEACON
  • Кол-во: 1

2 83A0170

  • 83A0170 - PAD
  • Кол-во: 4

3 37J0009

  • 37J0009 - NOZZLE
  • Кол-во: 1

4 38J0002

  • 38J0002 - HORN
  • Кол-во: 1

5 00B0026

  • 00B0026 - BOLT
  • Кол-во: 1

6 06B0005

  • 06B0005 - WASHER
  • Кол-во: 5

7 06B0348

  • 06B0348 - WASHER
  • Кол-во: 5

8 32J0003

  • 32J0003 - WORK LIGHT
  • Кол-во: 4

9 37B0313

  • 37B0313 - NYLON STRAP
  • Кол-во: 10

10 04B0182

  • 04B0182 - SCREW
  • Кол-во: 10

11 08C2538

  • 08C2538 - HARNESS
  • Кол-во: 1

12 46C1641

  • 46C1641 - INSTRUMENT
  • Кол-во: 1

13 06B0361

  • 06B0361 - WASHER
  • Кол-во: 6

14 04B0066

  • 04B0066 - SCREW
  • Кол-во: 6

15 06B0066

  • 06B0066 - WASHER
  • Кол-во: 6

16 46C1562

  • 46C1562 - COMBINATION SWITCH
  • Кол-во: 1

17 32B0151

  • 32B0151 - DOME LIGHT
  • Кол-во: 1

18 35B0069

  • 35B0069 - SERVICE HOUR METER
  • Кол-во: 1

19 34B0369

  • 34B0369 - START SWITCH
  • Кол-во: 1

20 84A1091

  • 84A1091 - WATER PIPE
  • Кол-во: 2

21 37B0314

  • 37B0314 - CONNECTOR
  • Кол-во: 1

23 09K0002

  • 09K0002 - CLIP
  • Кол-во: 2

24 00B0007

  • 00B0007 - BOLT
  • Кол-во: 2

25 34B0253

  • 34B0253 - BRAKE LIGHT SWITCH
  • Кол-во: 1

26 08C1537

  • 08C1537 - HARNESS
  • Кол-во: 1

27 08C1253

  • 08C1253 - CABLE
  • Кол-во: 1

28 46C1382

  • 46C1382 - WIPER AS
  • Кол-во: 1

29 85A0717

  • 85A0717 - PLUG
  • Кол-во: 1

30 34B0322

  • 34B0322 - SWITCH
  • Кол-во: 1

31 04B0110

  • 04B0110 - SCREW
  • Кол-во: 1

32 34B0394

  • 34B0394 - SPARE SWITCH
  • Кол-во: 1

33 34B0602

  • 34B0602 - A/C PANEL
  • Кол-во: 1

34 04B0234

  • 04B0234 - SCREW
  • Кол-во: 4

35 06B0353

  • 06B0353 - WASHER
  • Кол-во: 4

36 06B0133

  • 06B0133 - WASHER
  • Кол-во: 4

37 08C3412

  • 08C3412 - HARNESS
  • Кол-во: 1

40 74A2588

  • 74A2588 - NAMEPLATE
  • Кол-во: 1

41 10A3887

  • 10A3887 - STOP PLATE
  • Кол-во: 1
