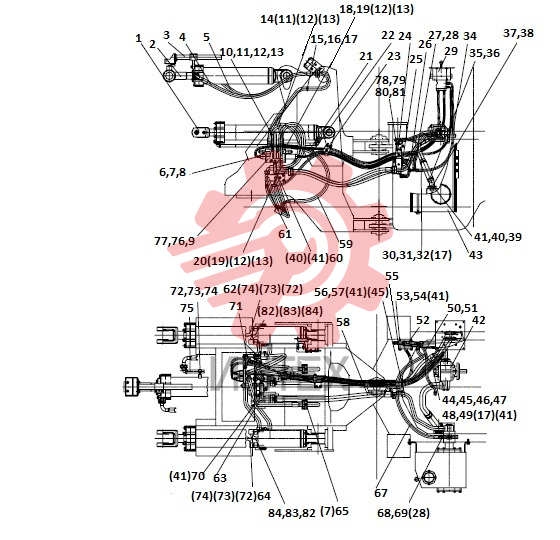

Трубопровод клапана насоса

Трубопровод клапана насоса

1 10C0203

  • 10C0203 - Цилиндр подъема
  • Кол-во: 2

2 10C0071

  • 10C0071 - Цилиндр наклона ковша
  • Кол-во: 1

3 44C0046

  • 44C0046 - Система автоматического возврата
  • Кол-во: 1

4 06C0289

  • 06C0289 - Шланг
  • Кол-во: 1
  • Φ19

5 06C0288

  • 06C0288 - Шланг
  • Кол-во: 1

7 12B0351

  • 12B0351 - Кольцо уплотнительное (О-кольцо)
  • Кол-во: 3

10 10D0584

  • 10D0584 - Трубка
  • Кол-во: 1

14 10D0583

  • 10D0583 - Трубка
  • Кол-во: 1

15 27A0046

  • 27A0046 - Зажим
  • Кол-во: 2

16 00B0005

  • 00B0005 - Болт
  • Кол-во: 4

17 06B0002

  • 06B0002 - Шайба
  • Кол-во: 12

23 09C0074

  • 09C0074 - Зажим
  • Кол-во: 1

24 09C0075

  • 09C0075 - Зажим
  • Кол-во: 1

25 31C0022

  • 31C0022 - Шарнир
  • Кол-во: 1

26 06C0386

  • 06C0386 - Шланг
  • Кол-во: 1

27 32C0013

  • 32C0013 - Соединитель
  • Кол-во: 1

28 12B0370

  • 12B0370 - Кольцо уплотнительное (О-кольцо)
  • Кол-во: 3

30 10D0577

  • 10D0577 - Трубка
  • Кол-во: 1

31 12B0297

  • 12B0297 - Кольцо уплотнительное (О-кольцо)
  • Кол-во: 1

32 01B0093

  • 01B0093 - Болт
  • Кол-во: 4

35 34C0009

  • 34C0009 - Шланг
  • Кол-во: 1

36 15B0017

  • 15B0017 - Обруч
  • Кол-во: 2

37 15D0173

  • 15D0173 - Соединитель
  • Кол-во: 1

38 12B0302

  • 12B0302 - Кольцо уплотнительное (О-кольцо)
  • Кол-во: 1

39 72A0003

  • 72A0003 - Пластина
  • Кол-во: 1

40 00B0017

  • 00B0017 - Болт
  • Кол-во: 7

41 06B0008

  • 06B0008 - Шайба
  • Кол-во: 25

42 11C0055

  • 11C0055 - Насос шестеренный
  • Кол-во: 1

43 21C0046

  • 21C0046 - Бак
  • Кол-во: 1

44 07C1163

  • 07C1163 - Шланг
  • Кол-во: 1

45 12B0287

  • 12B0287 - Кольцо уплотнительное (О-кольцо)
  • Кол-во: 3

46 72A0035

  • 72A0035 - Пластина
  • Кол-во: 1

47 00B0019

  • 00B0019 - Болт
  • Кол-во: 4

48 72A0010

  • 72A0010 - Пластина
  • Кол-во: 3

49 00B0035

  • 00B0035 - Болт
  • Кол-во: 12

50 06C0388

  • 06C0388 - Шланг
  • Кол-во: 1

51 31C0010

  • 31C0010 - Соединитель
  • Кол-во: 1

52 12C0037

  • 12C0037 - Клапан
  • Кол-во: 1

53 01B0142

  • 01B0142 - Болт
  • Кол-во: 3

54 06B0007

  • 06B0007 - Шайба
  • Кол-во: 2

55 31C0031

  • 31C0031 - Соединитель
  • Кол-во: 1

56 10D0576

  • 10D0576 - Трубка
  • Кол-во: 1

57 00B0033

  • 00B0033 - Болт
  • Кол-во: 4

58 07C0246

  • 07C0246 - Шланг
  • Кол-во: 1

59 06C0286

  • 06C0286 - Шланг
  • Кол-во: 4
  • Φ19

60 10D0589

  • 10D0589 - Трубка
  • Кол-во: 1

61 12C0057

  • 12C0057 - Клапан
  • Кол-во: 1

62 10D2144

  • 10D2144 - Трубка
  • Кол-во: 1

64 10D2143

  • 10D2143 - Трубка
  • Кол-во: 1

65 03B0093

  • 03B0093 - Винт
  • Кол-во: 2

67 06C0389

  • 06C0389 - Шланг
  • Кол-во: 1

68 00A0541

  • 00A0541 - Соединитель
  • Кол-во: 1

69 12B0342

  • 12B0342 - Кольцо уплотнительное (О-кольцо)
  • Кол-во: 1

71 07C0247

  • 07C0247 - Шланг
  • Кол-во: 2

72 15B0064

  • 15B0064 - Зажим
  • Кол-во: 5

73 00B0007

  • 00B0007 - Болт
  • Кол-во: 10

74 06B0006

  • 06B0006 - Шайба
  • Кол-во: 26

75 00C0131

  • 00C0131 - Трубка
  • Кол-во: 1

79 03B0003

  • 03B0003 - Гайка
  • Кол-во: 1

80 09C0016

  • 09C0016 - Зажим
  • Кол-во: 1

82 10D2142

  • 10D2142 - Трубка
  • Кол-во: 2

83 12B0114

  • 12B0114 - Кольцо уплотнительное (О-кольцо)
  • Кол-во: 4

84 04B0174

  • 04B0174 - Винт
  • Кол-во: 16
