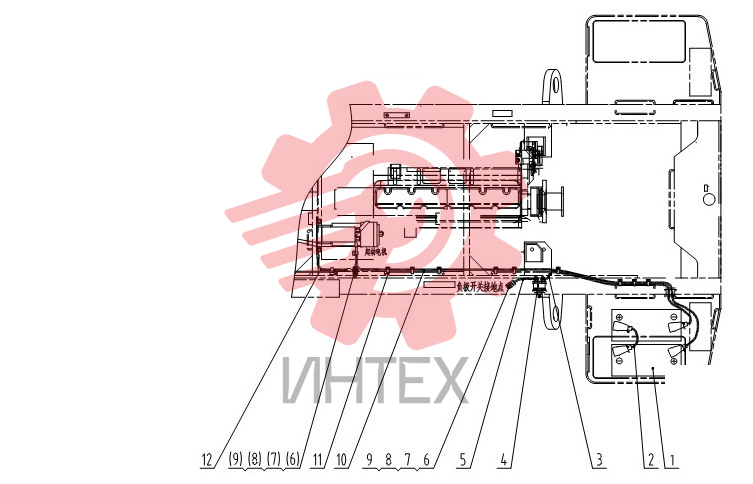

Проводка аккумулятора 46C4211 000

Проводка аккумулятора 46C4211 000

Проводка аккумулятора 46C4211 000

1 37B0108

  • 37B0108 - BATTERY
  • Кол-во: 2

2 08C0395

  • 08C0395 - CABLE
  • Кол-во: 1

3 08C0861

  • 08C0861 - CABLE
  • Кол-во: 1

4 46C4247

  • 46C4247 - DISCONNECT SWITCH AS
  • Кол-во: 1

5 08C1589

  • 08C1589 - CABLE
  • Кол-во: 1

6 05B0072

  • 05B0072 - STUD BOLT
  • Кол-во: 2

7 06B0002

  • 06B0002 - WASHER
  • Кол-во: 4

8 06B0001

  • 06B0001 - WASHER
  • Кол-во: 4

9 03B0053

  • 03B0053 - NUT
  • Кол-во: 2

10 08C3051

  • 08C3051 - CABLE
  • Кол-во: 1

11 37B0004

  • 37B0004 - NYLON STRAP
  • Кол-во: 14

12 08C0472

  • 08C0472 - CABLE
  • Кол-во: 1
