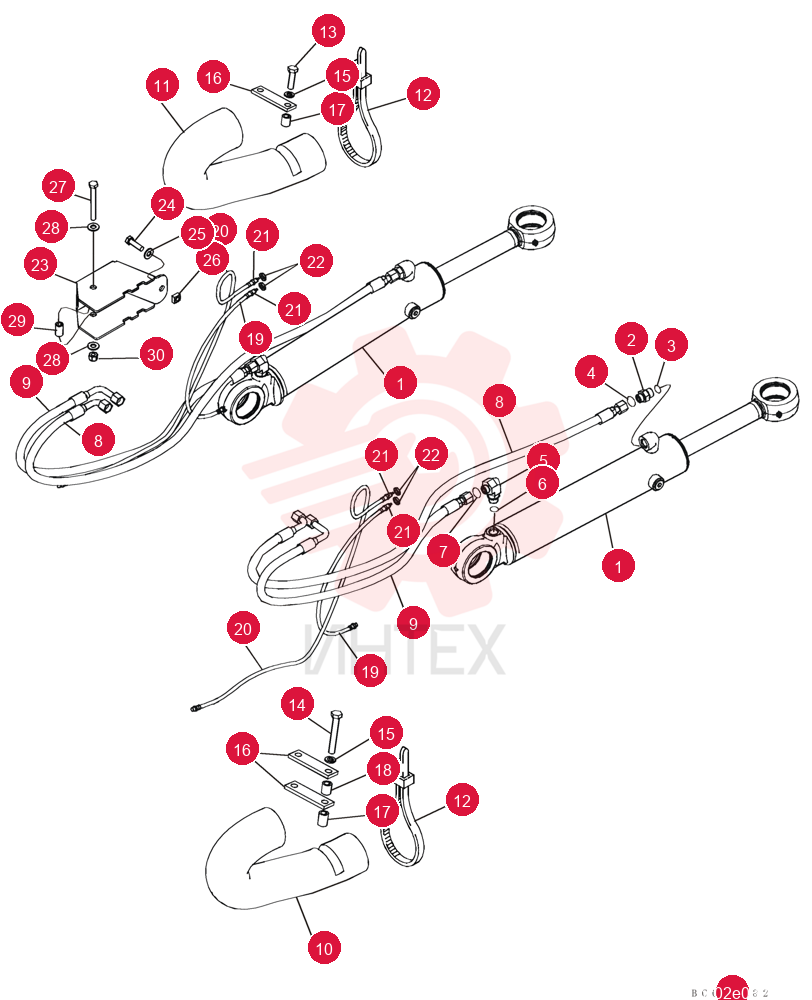

87615547 Цилиндр в сборе (часть 2)
1 87615547
- 87615547 - Цилиндр в сборе
- Заменяет 87432198
- 89 ID x ход 396 мм
- Уголок
- См. рис. 08-13
- Больше не поставляется
- заказывать цилиндр угла поворота в сборе 84135898
- поз. 1A
1 84135900R
- 84135900R - Гидроцилиндр восстановленный
- Деталь восстановленная взамен новой
- номер 87615547
1 84135900C
- 84135900C - Гидроцилиндр (обменный фонд)
- Номер возврата
1a 84135898
- 84135898 - Гидроцилиндр
- Цилиндр в сборе
- 89 ID x 396 мм ход
- Уголок
- Не показано
- См. рис. 08-13A
1a 84135900R
- 84135900R - Гидроцилиндр восстановленный
- Восстановленный для нового п/н 84135898
1a 84135900C
- 84135900C - Гидроцилиндр (обменный фонд)
- Номер возврата
2 201-112
- 201-112 - Соединитель гидравлический
- 13/16″-16 ORFS x 7/8″-14 ORB
- Включает поз. 3
- 4
3 237-6010
- 237-6010 - Кольцо уплотнительное (О-кольцо)
- 0.097″ Thk x 0.755″ ID
- -910
- Cl 6
- 90 Duro
- Конец бобышки
4 238-6014
- 238-6014 - Кольцо уплотнительное (О-кольцо)
- 0.07″ Thk x 0.489″ ID
- -14
- Cl 6
- 90 Duro
- Уплотнение торцевое
- конец
5 201-326
- 201-326 - Угольник
- 90º
- 13/16″-16 x 7/8″-14
- регулируемый
- ORFS
- Включает поз. 6
- 7
6 237-6010
- 237-6010 - Кольцо уплотнительное (О-кольцо)
- 0.097″ Thk x 0.755″ ID
- -910
- Cl 6
- 90 Duro
- Конец бобышки
7 238-6014
- 238-6014 - Кольцо уплотнительное (О-кольцо)
- 0.07″ Thk x 0.489″ ID
- -14
- Cl 6
- 90 Duro
- Уплотнение торцевое
- конец
8 87309486
- 87309486 - Шланг в сборе
- 12.7mm ID x 1460mm L
- 1460 mm (57-1/2 in)
- К штоковой стороне цилиндра
9 87309487
- 87309487 - Шланг в сборе
- 12.7mm ID x 975mm L
- 975 mm (38-7/16 in)
- К закрытому концу цилиндра
10 142302A1
- 142302A1 - Втулка
- Защита четырёх шлангов
- Правый
- 104.6 mm (2.62 in) ID x 813 mm (32 in) lg
- Если используется
11 445338A1
- 445338A1 - Защита шланга
- 46.00 mm ID x 825.00 mm
- Защита двух шлангов
- Левосторонний
- Заменяет поз. 10 142302A1 втулку
- применяется на некоторых моделях
12 L18331
- L18331 - Стяжка кабельная
- 375.9mm L
- 15″
13 827-10040
- 827-10040 - Болт с шестигранной головкой
- M10 x 1.5 x 40mm
- Cl 10.9
- полная резьба
14 827-10070
- 827-10070 - Болт с шестигранной головкой
- M10 x 1.5 x 70mm
- Cl 10.9
15 140028
- 140028 - Шайба
- 10.2mm ID x 18.1mm OD x 2.2mm Thk
16 435511A1
- 435511A1 - Пластина
17 436110A1
- 436110A1 - Втулка (распорная)
18 436109A1
- 436109A1 - Втулка (распорная)
19 L74161
- L74161 - Шланг
- 3.56mm ID x 533.4mm L
- SAE 100R7
- 533 mm (21 in)
- Включает поз. 21
20 L54694
- L54694 - Шланг
- Смазка
- 1041 мм (41 in)
- Включает поз. 21
21 219-8
- 219-8 - Масленка
- 1/4″-28 x 1/2″
22 F53473
- F53473 - Гайка стопорная
- 1/8-27 NPSM
- 1/8 PT
23 87434550
- 87434550 - Крышка в сборе
24 627-10035
- 627-10035 - Болт с шестигранной головкой
- M10 x 1.5 x 35mm
- Cl 10.9
- полная резьба
25 895-15010
- 895-15010 - Шайба
- M11 x 24 x 2
26 309096A1
- 309096A1 - Гайка квадратная
- M10
27 827-10090
- 827-10090 - Болт с шестигранной головкой
- M10 x 1.5 x 90mm
- Cl 10.9
28 895-15010
- 895-15010 - Шайба
- M11 x 24 x 2
29 446431A1
- 446431A1 - Втулка (распорная)
30 832-10410
- 832-10410 - Гайка
- M10 x 1.5
- Cl 8
