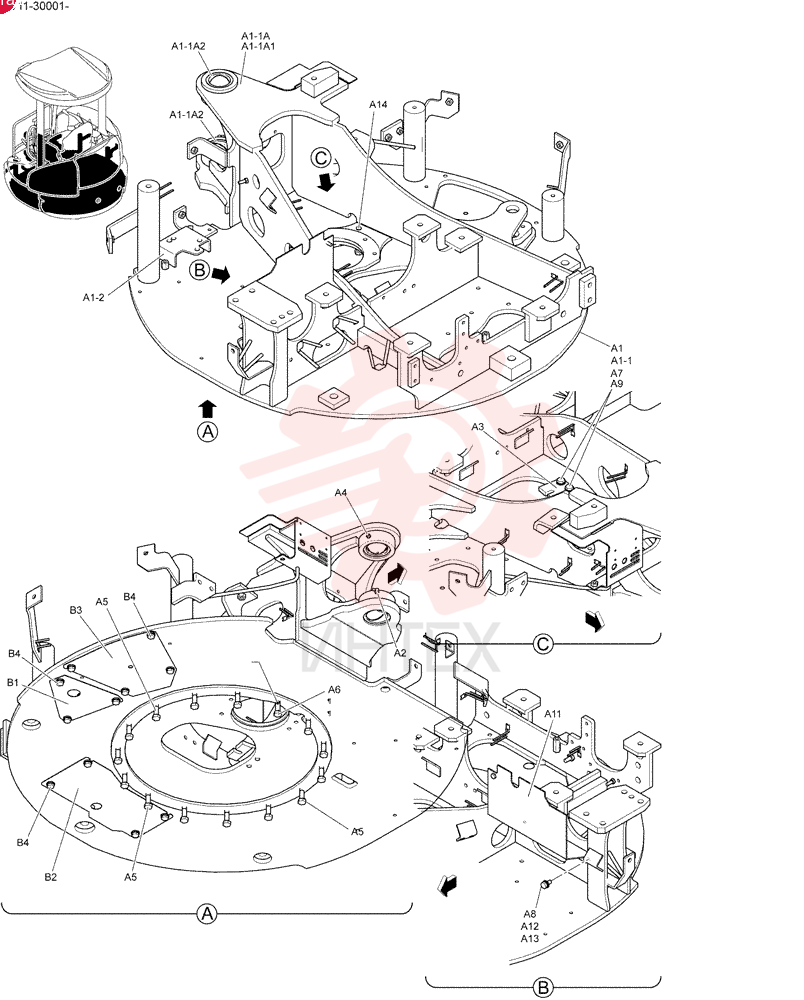

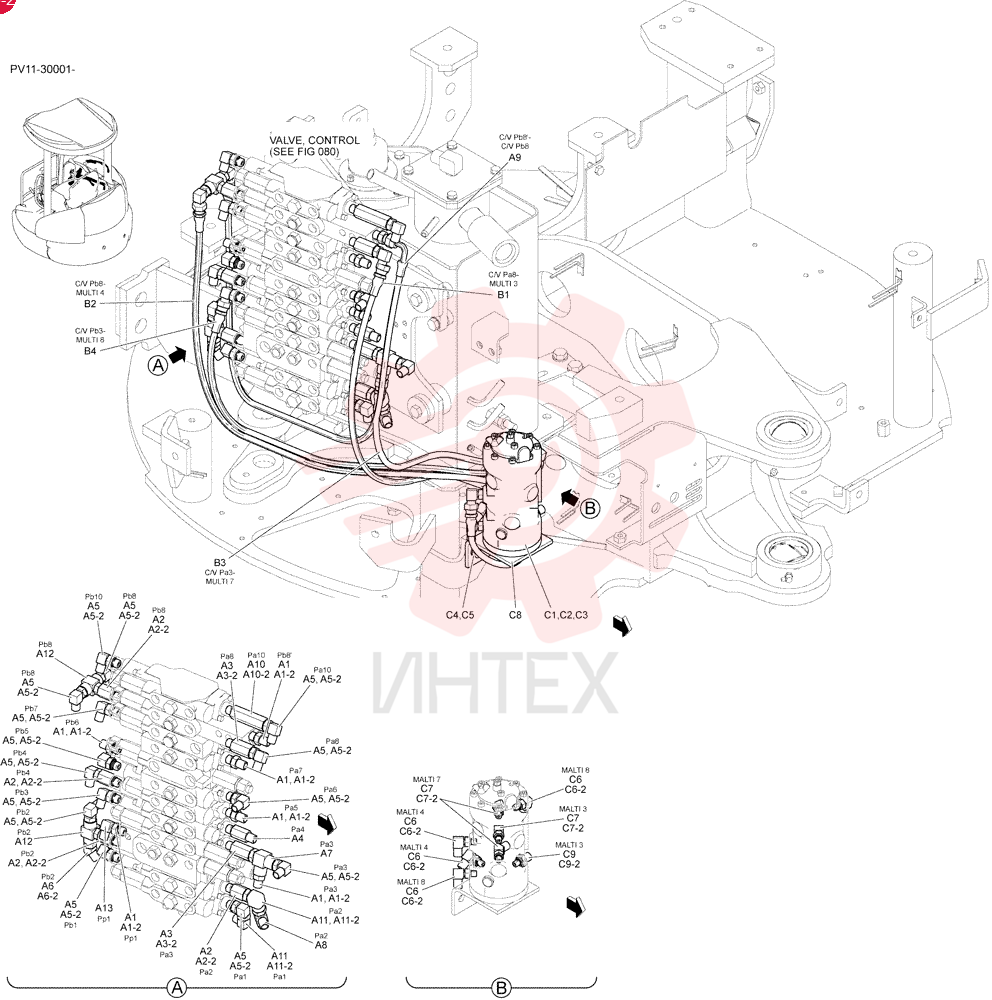

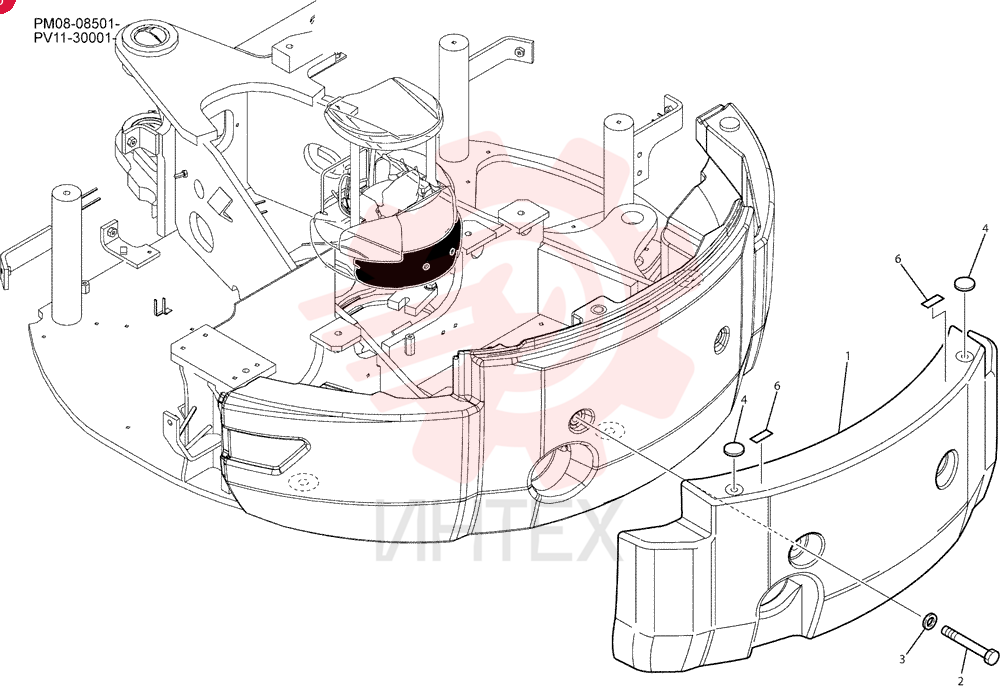

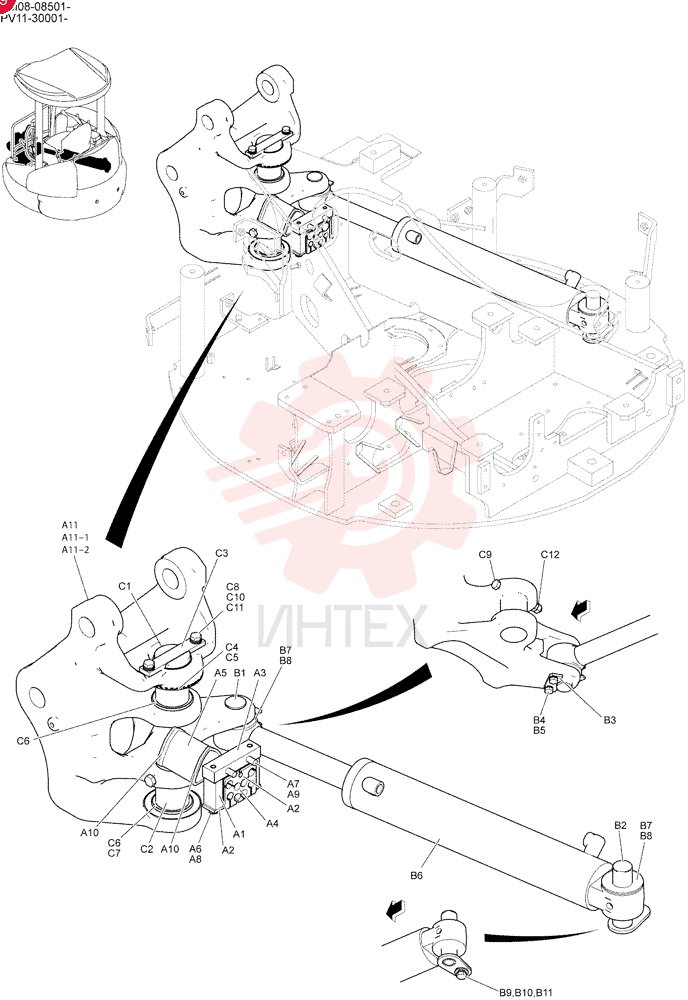

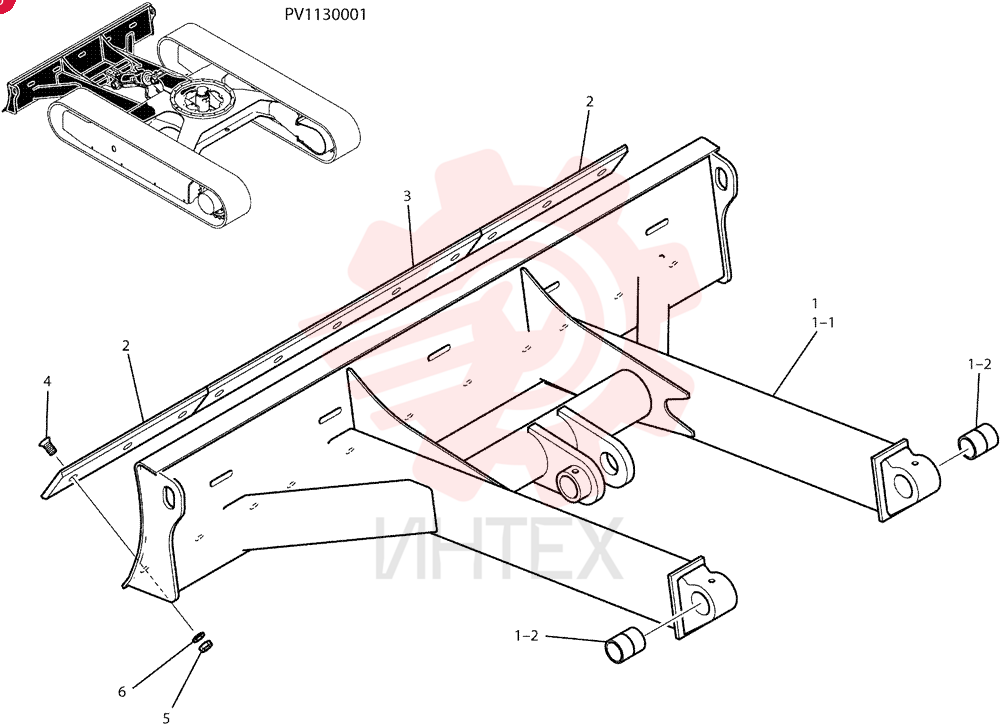

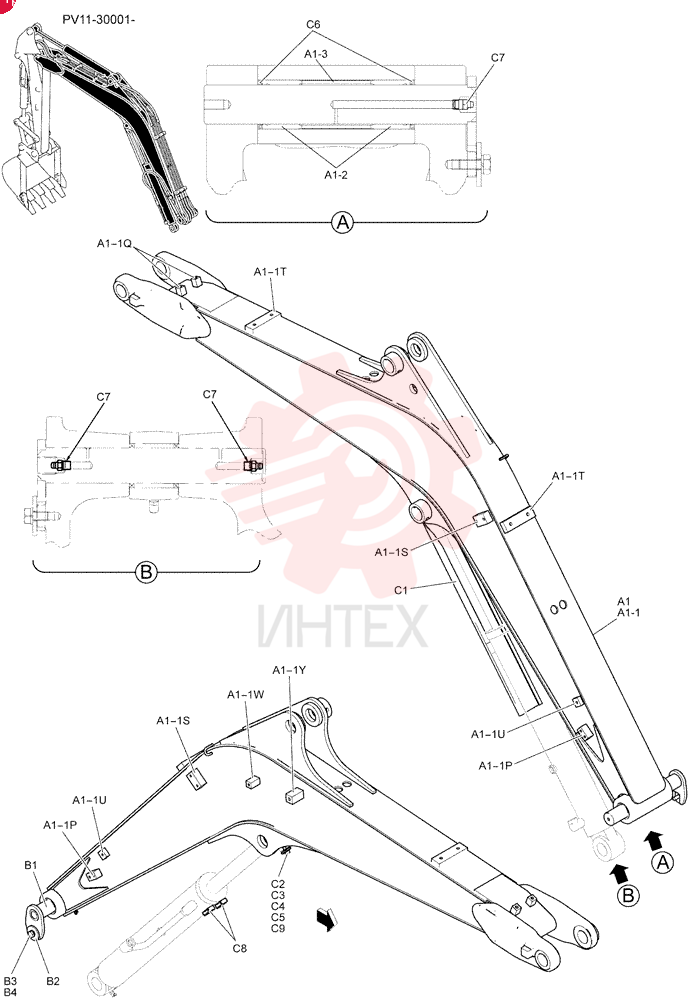

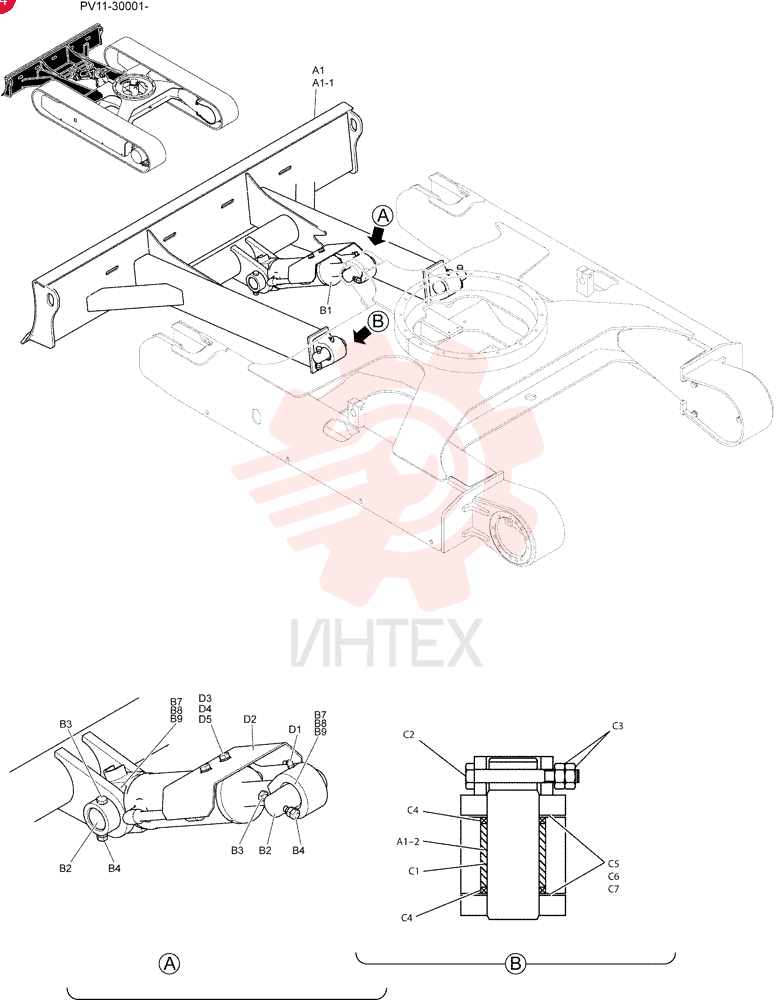

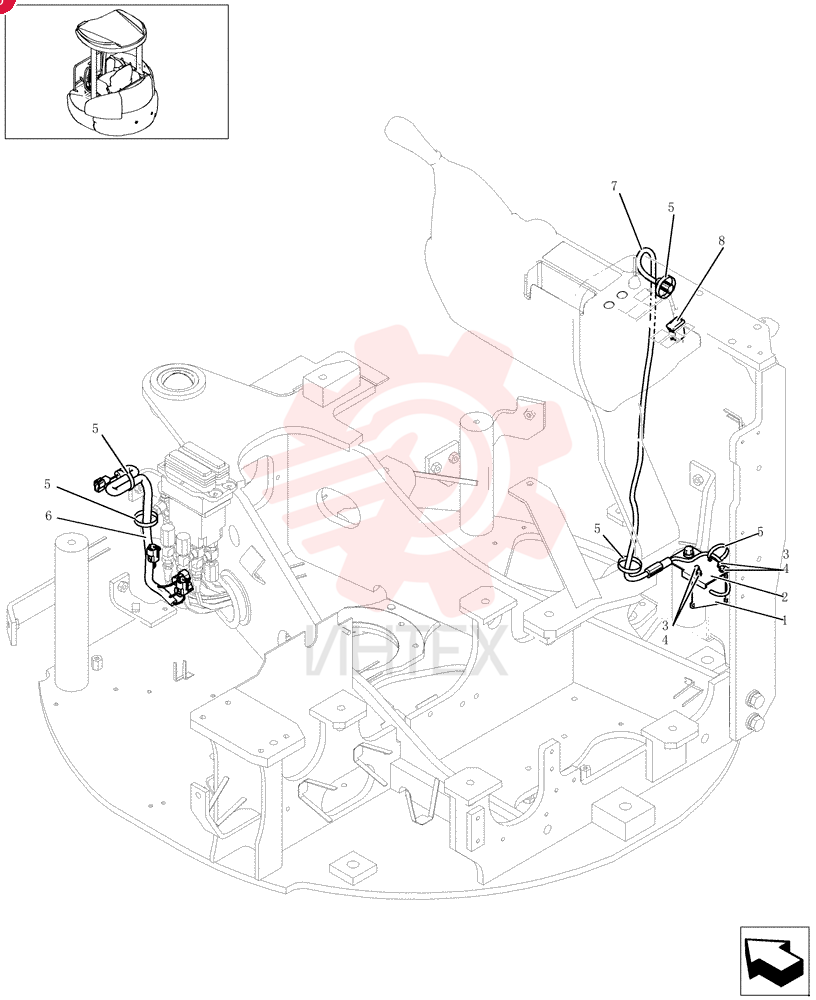

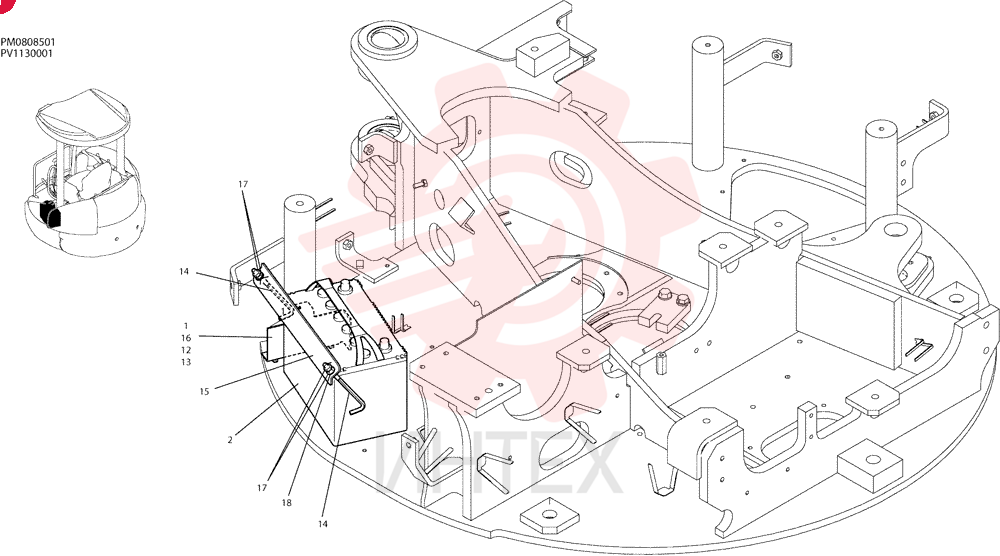

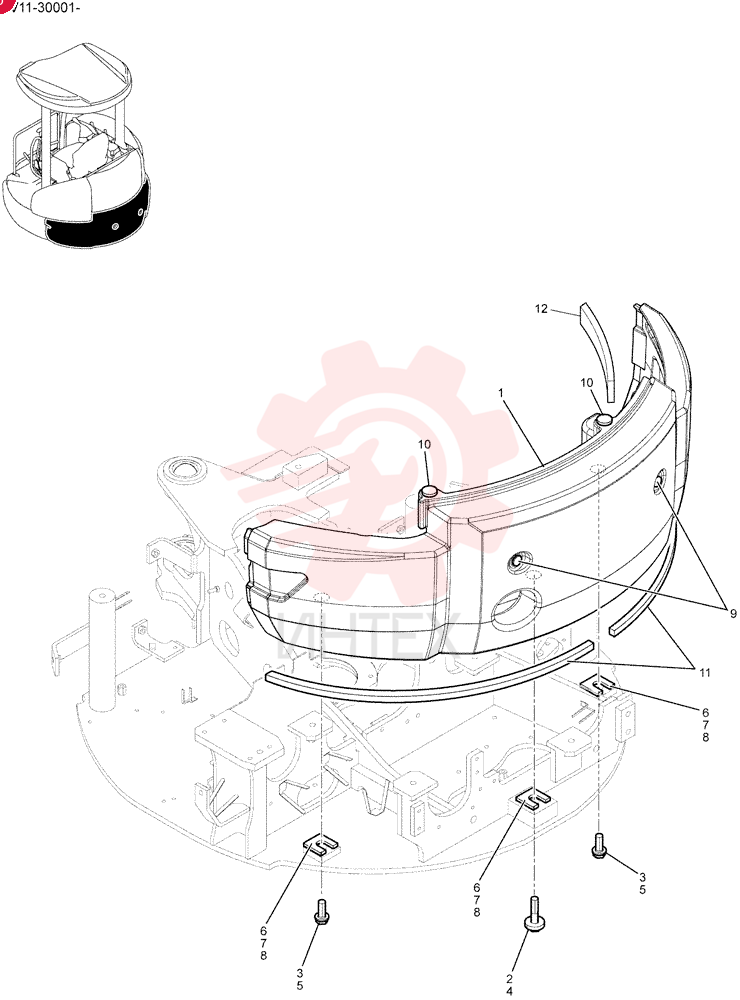

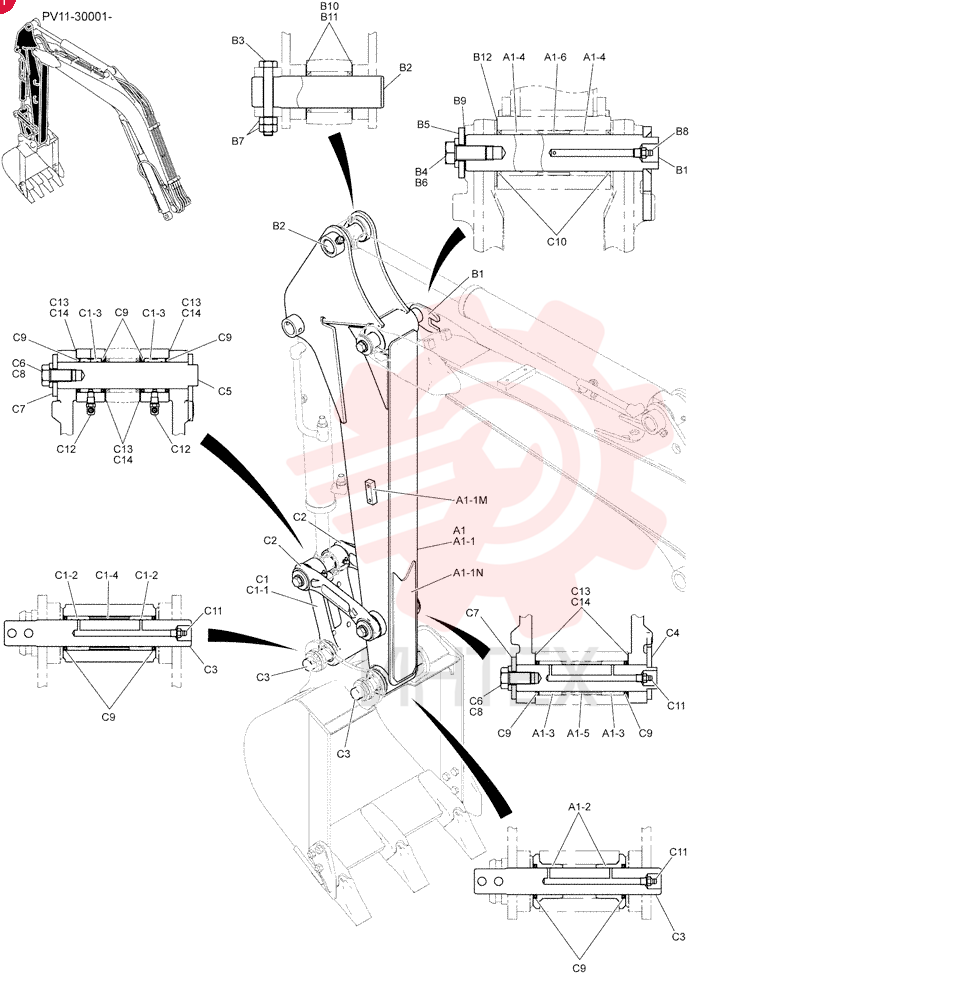

(E27SR) - Мини-экскаватор гусеничный с серийного № PV11-30001- (N7TN41062-) — схемы
-
HH25S06006G1 Соединитель гидравлическийОткрыть схему -

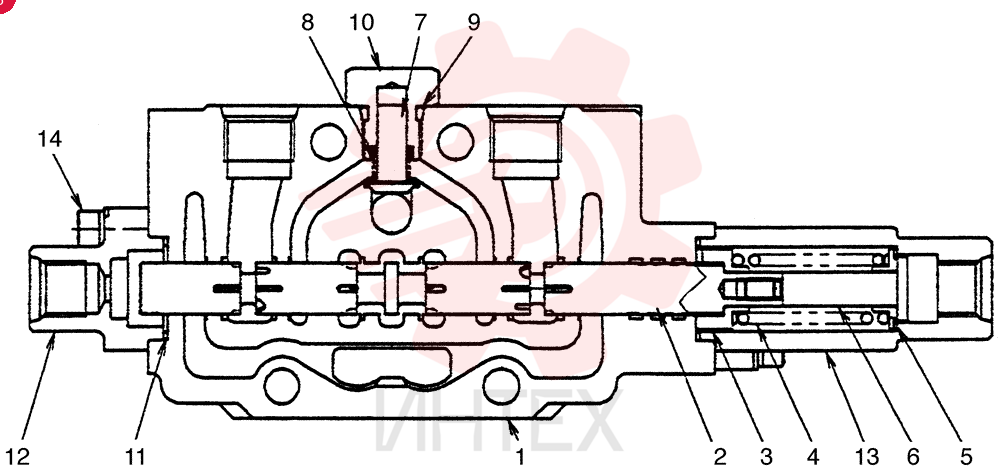

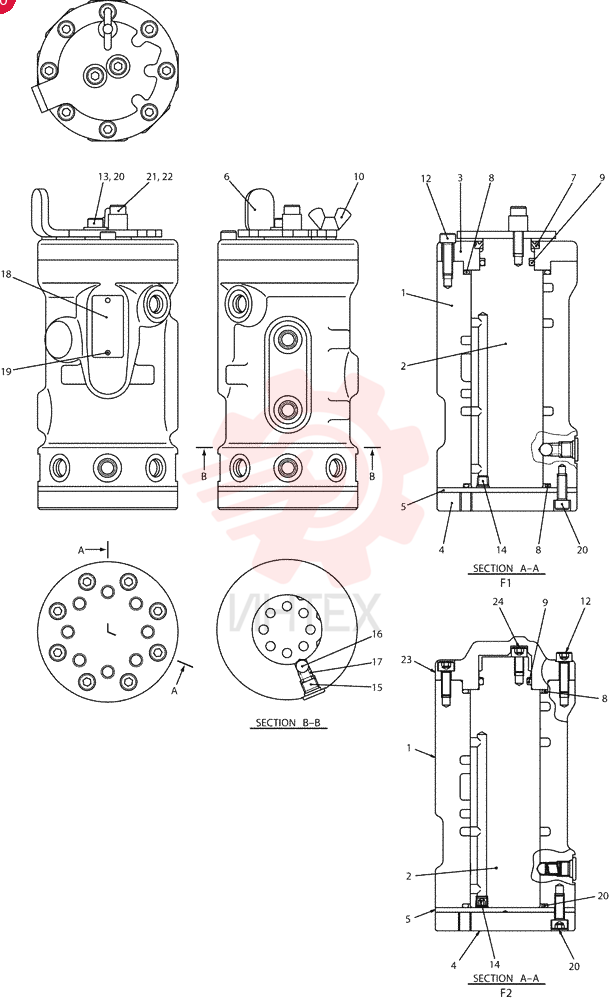

PA30V00005F1 КлапанОткрыть схему -
PA33H01057P1 РезинаОткрыть схему -
PB30V00002F1 Клапан пилотныйОткрыть схему -
PE35V00001F1 Клапан электромагнитныйОткрыть схему -

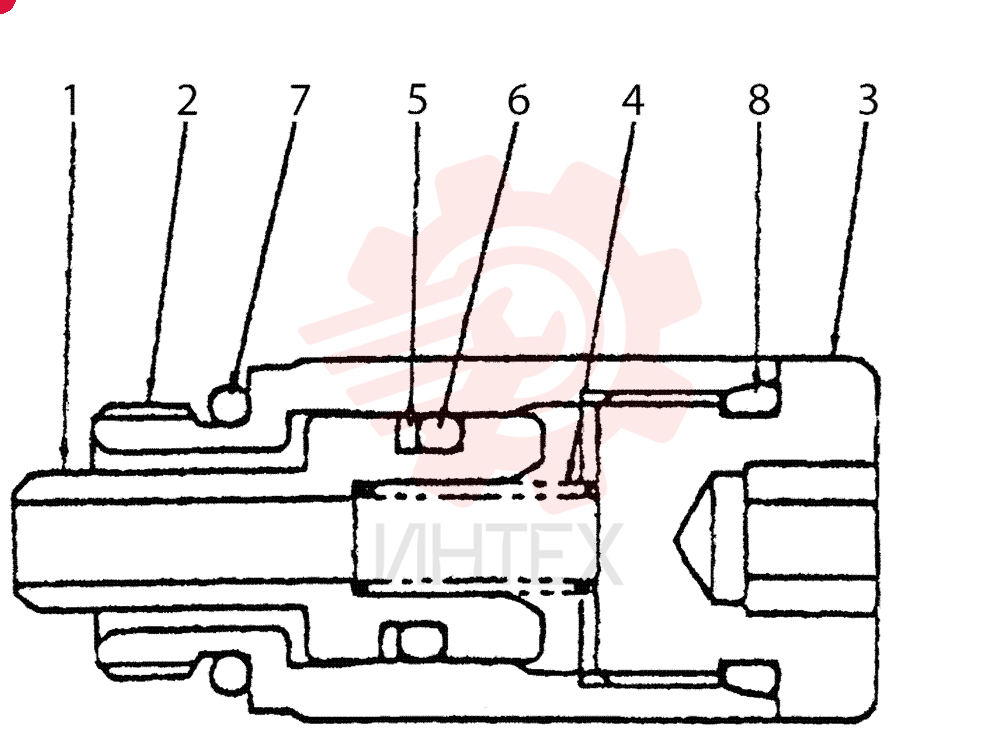

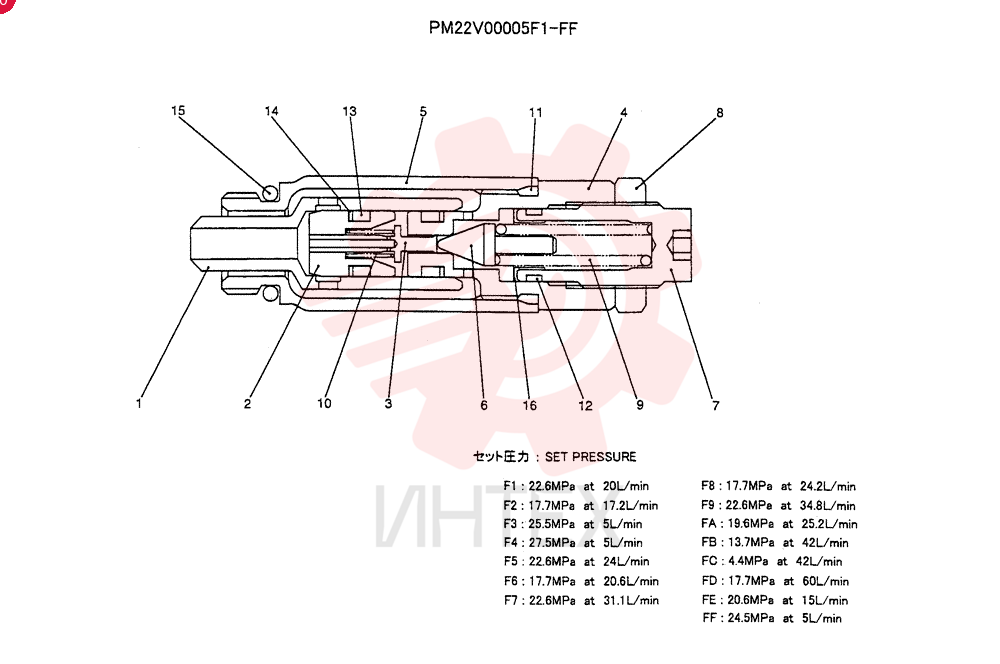

PH21V00001F1 Клапан прокачкиОткрыть схему -
PH22T00094F1 Установка табличкиОткрыть схему -
PH50T00001F1 Пробка (заглушка)Открыть схему -
PH51M00011F1 Рычаг в сбореОткрыть схему -
PH59S00005F1 Указатель в сбореОткрыть схему -
PM01T00002FA Инструмент в сбореОткрыть схему -

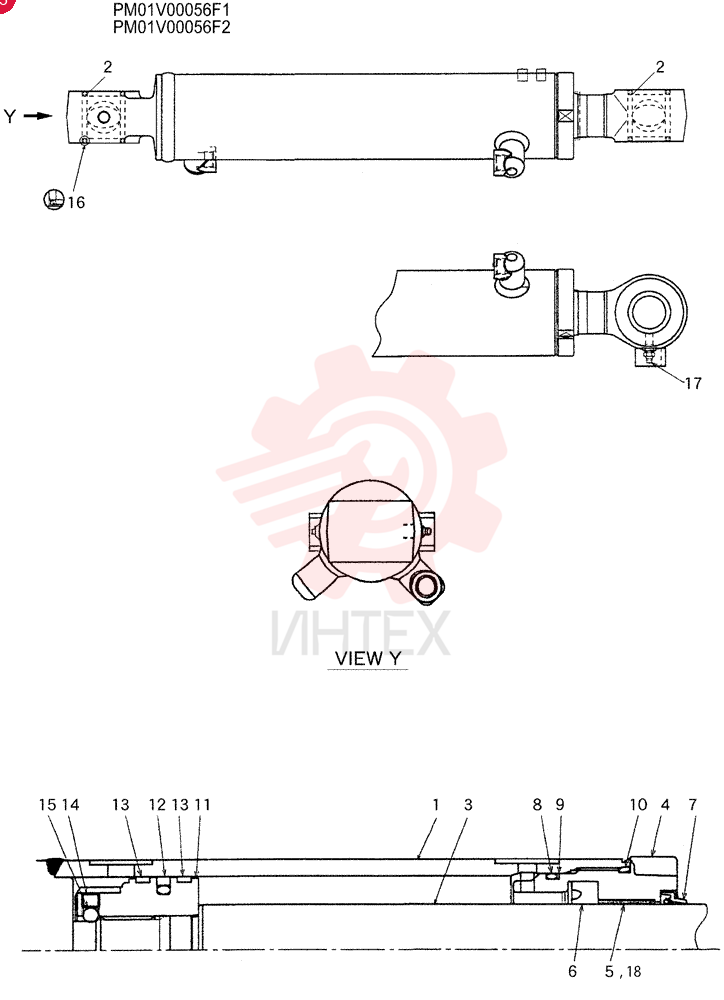

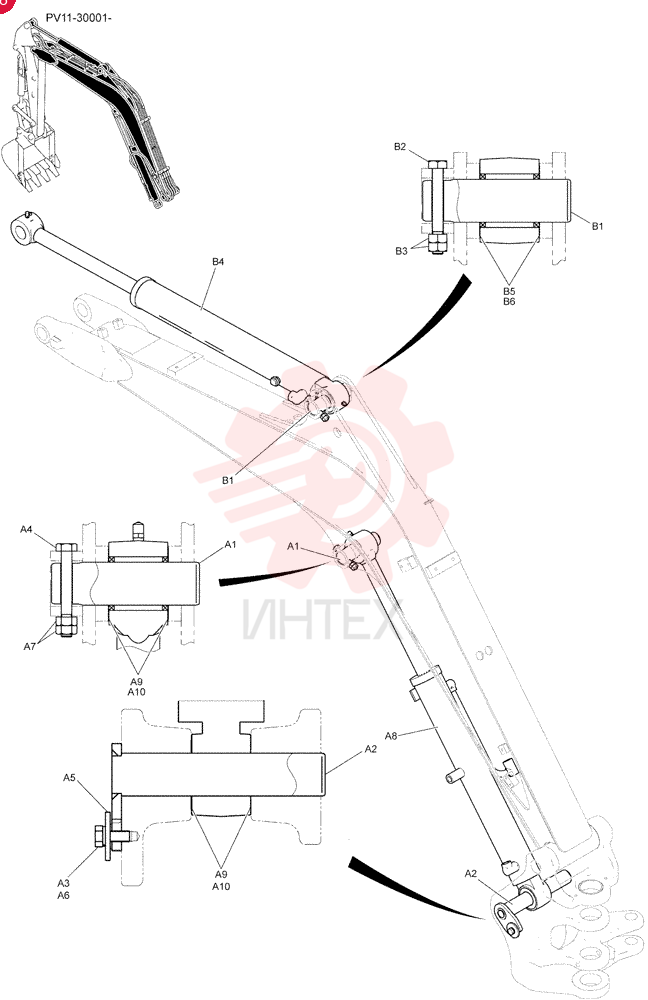

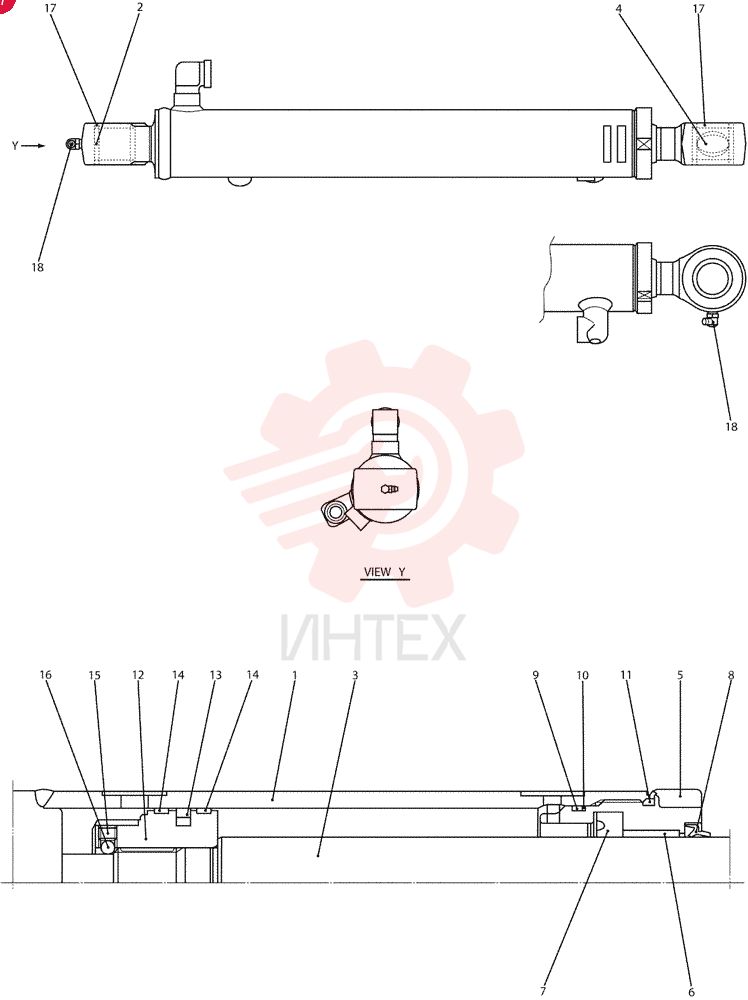

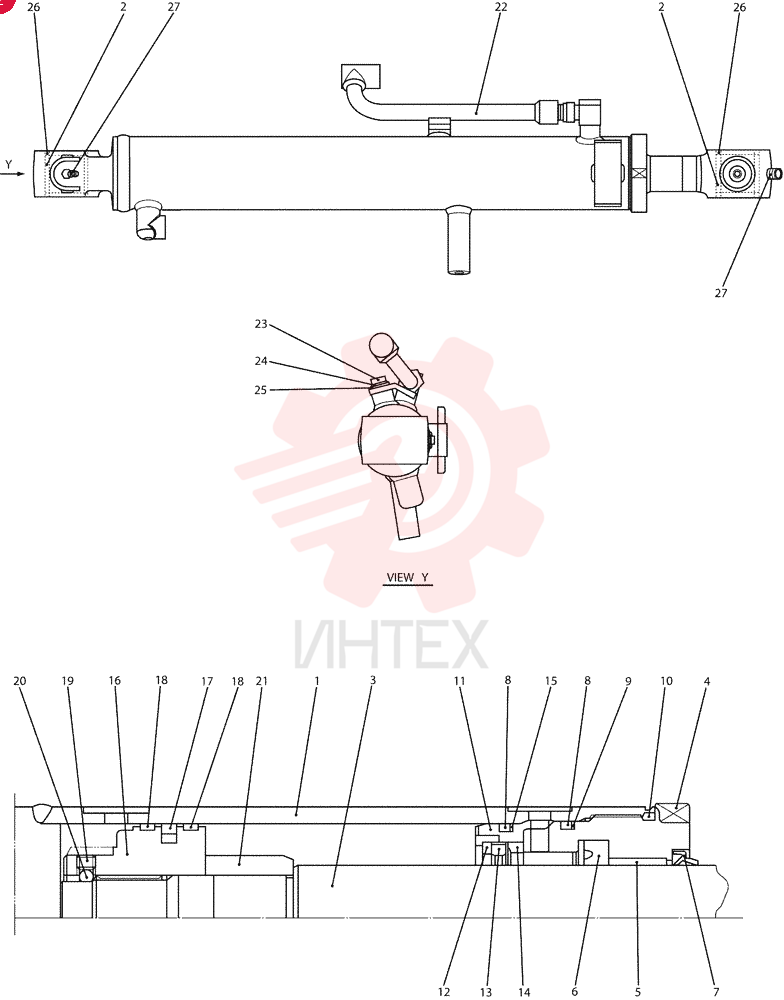

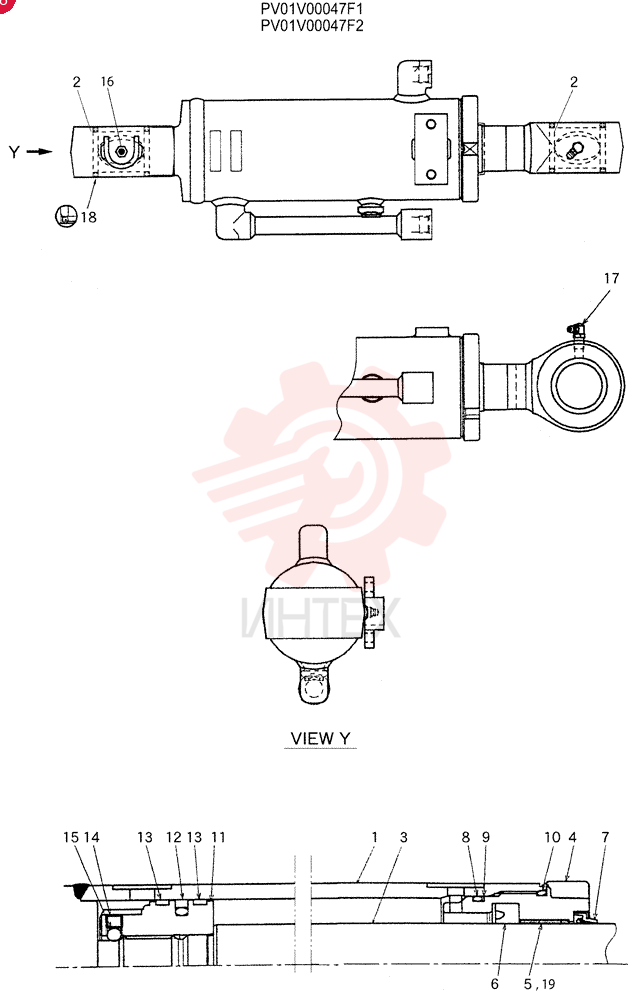

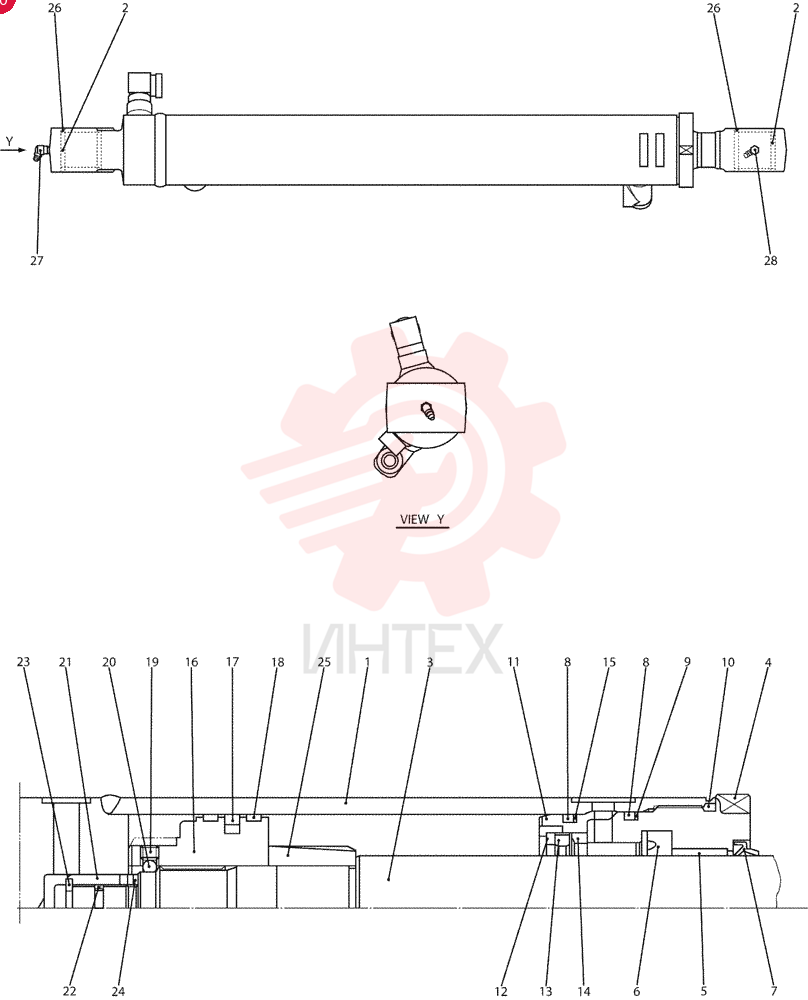

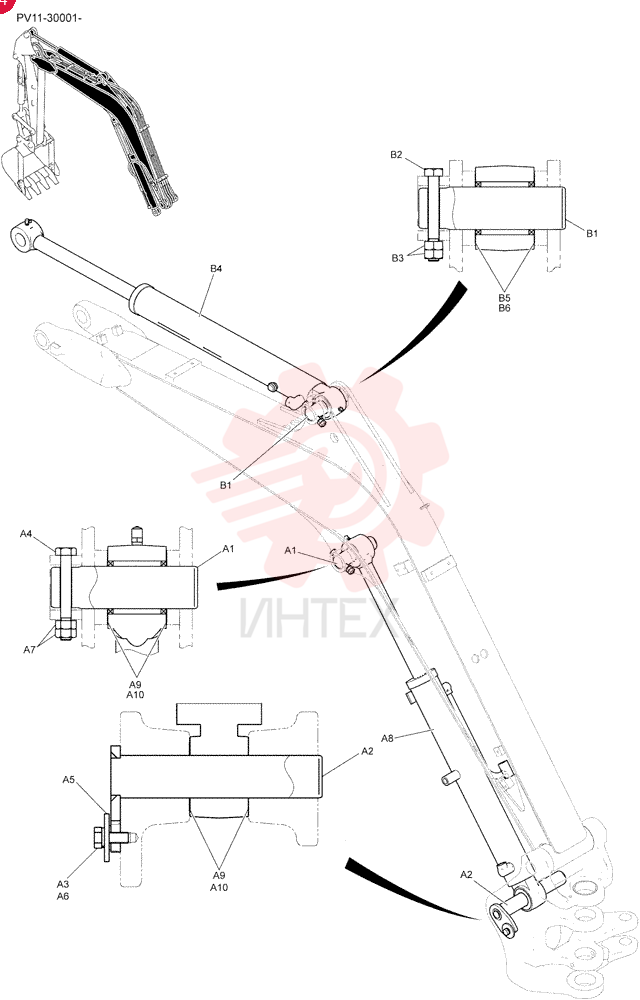

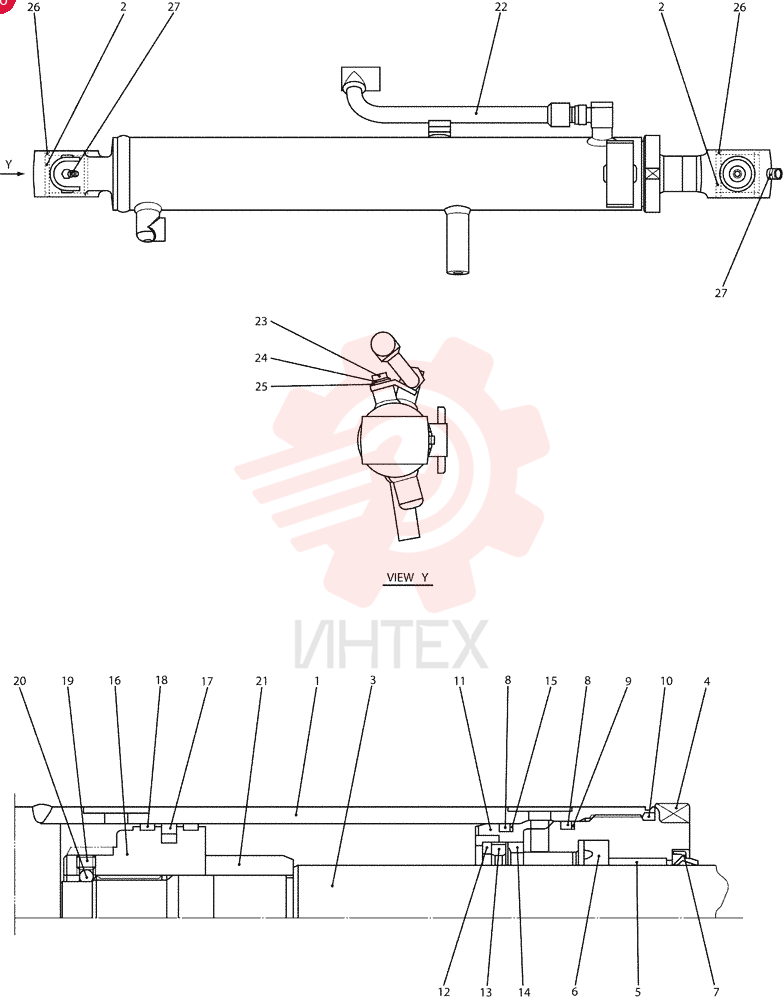

PM01V00056F1 Гидроцилиндр в сборе, поворотОткрыть схему -

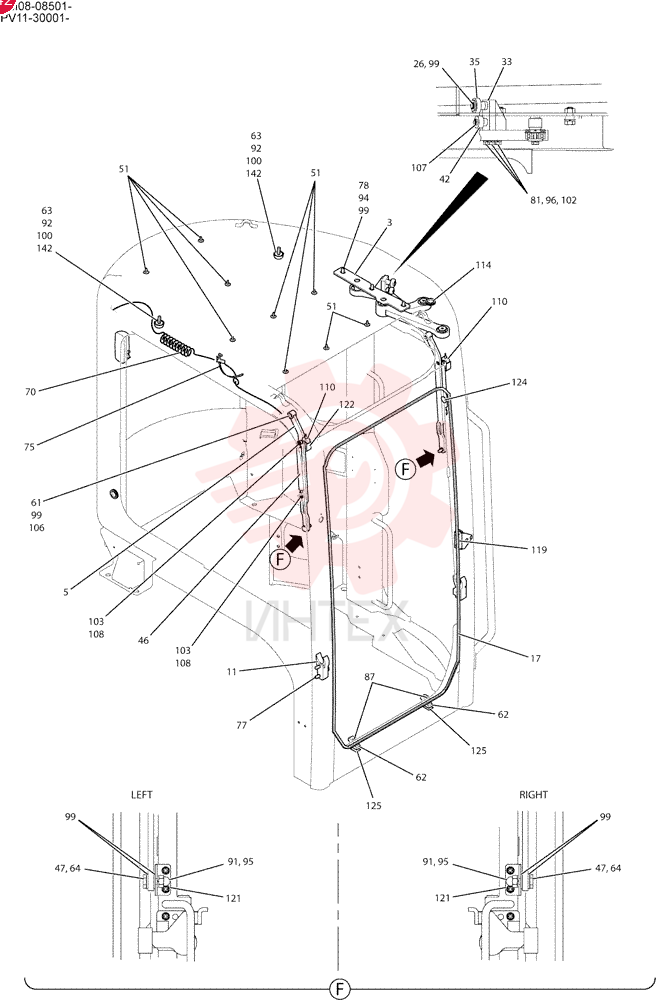

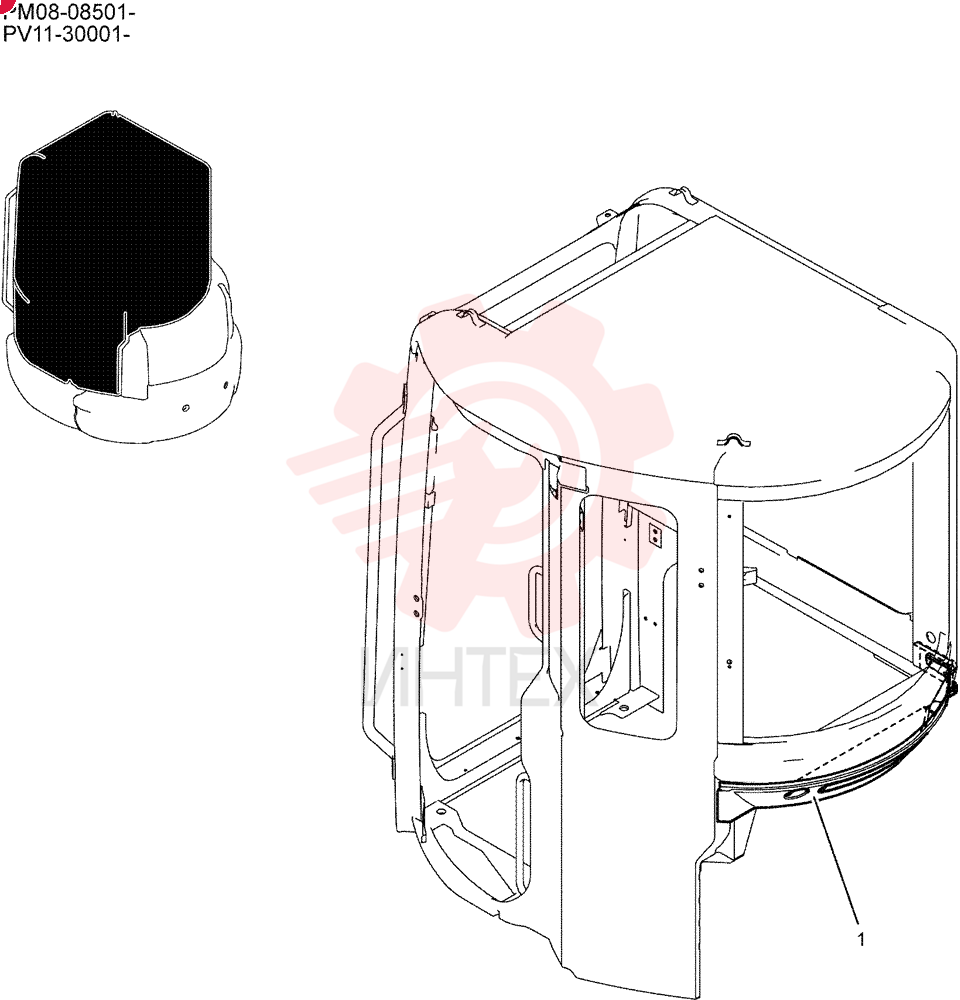

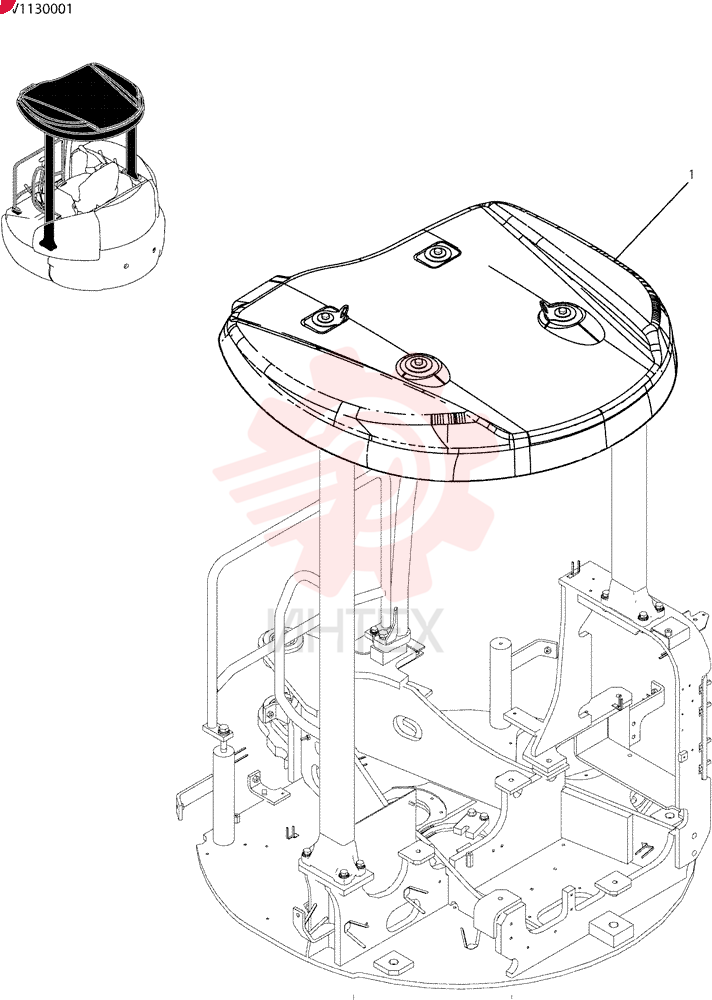

PM02C00034F1 Установка кабиныОткрыть схему -

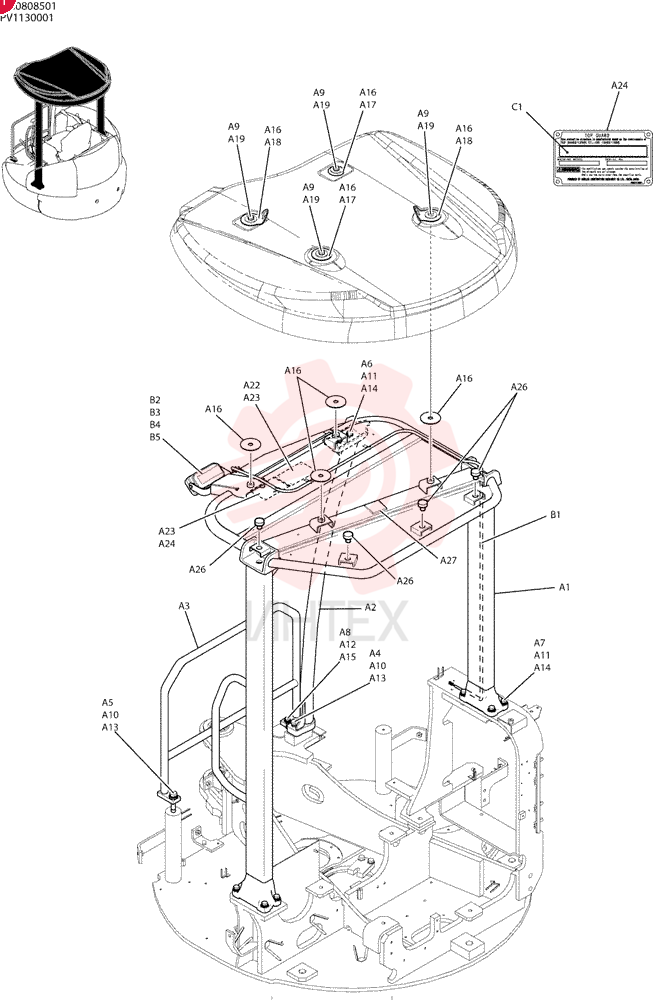

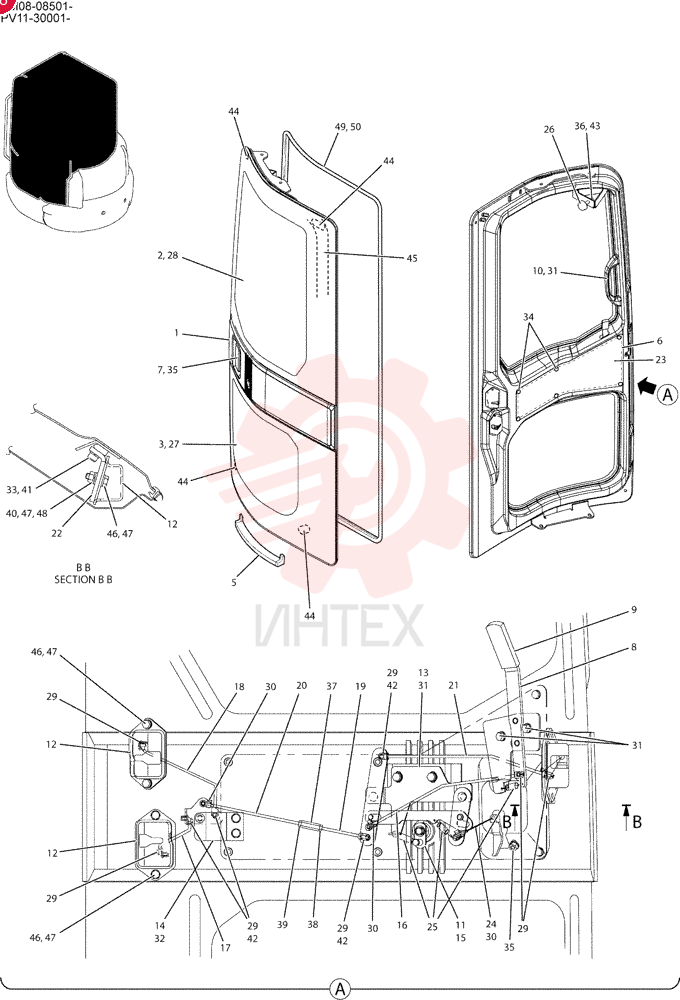

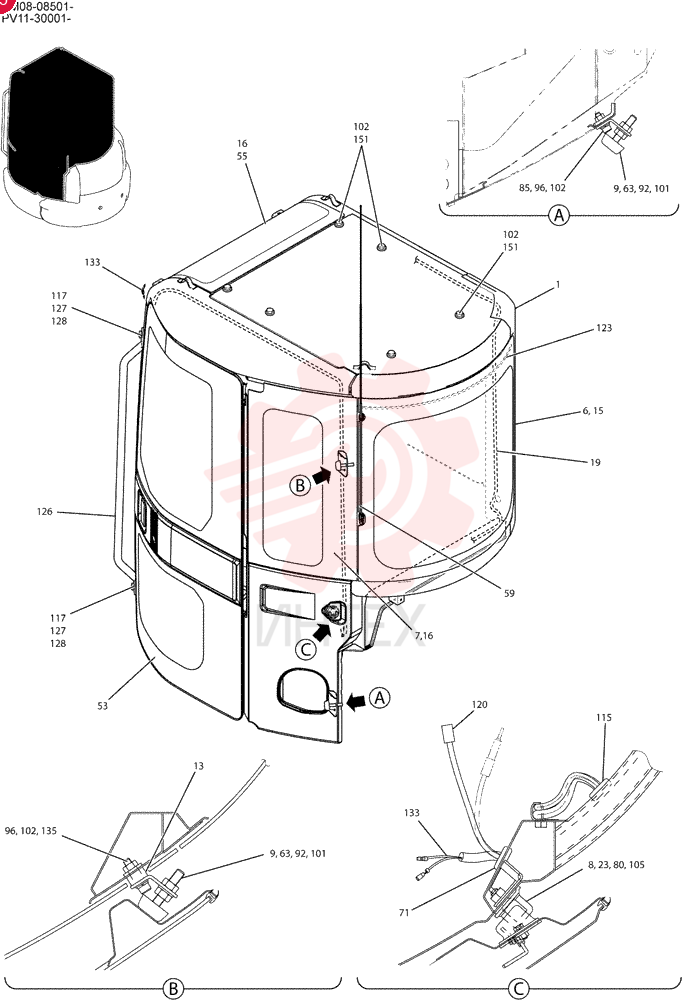

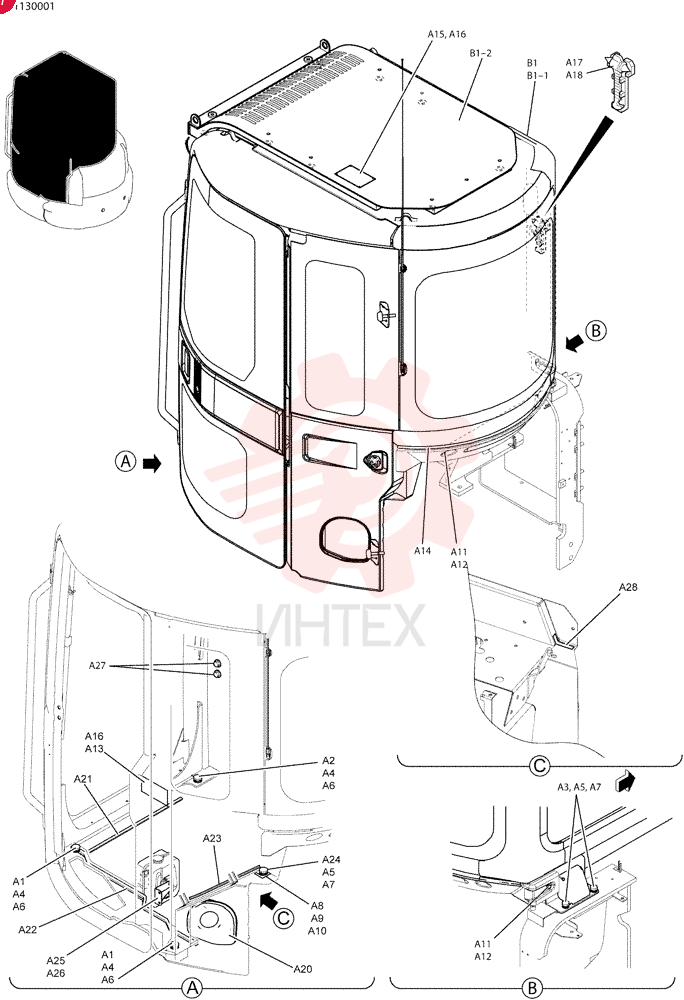

PM02C00036F1 КабинаОткрыть схему -

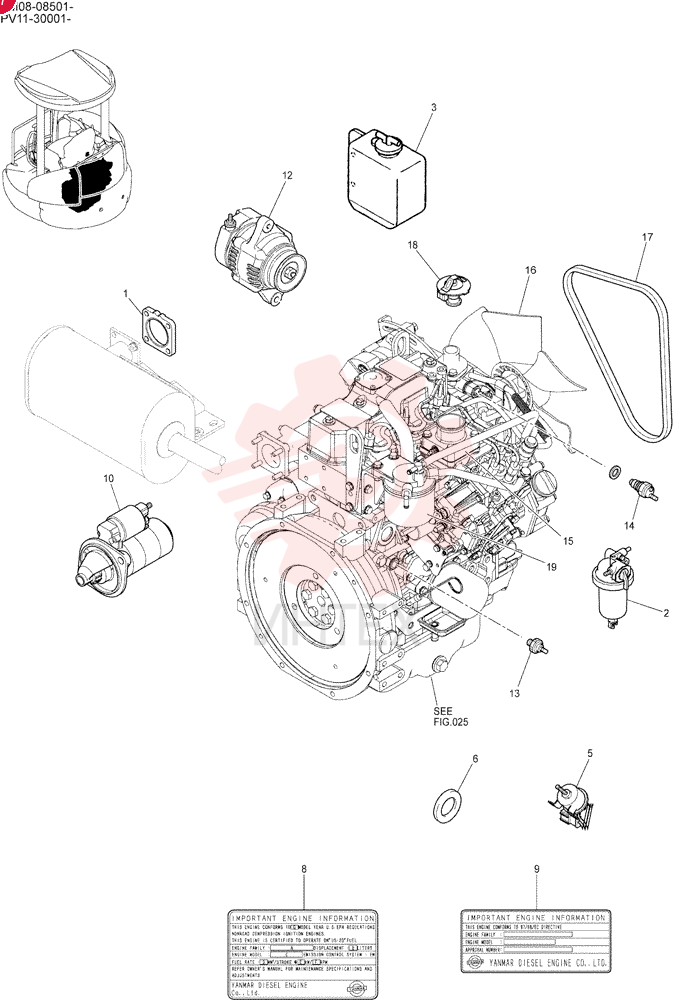

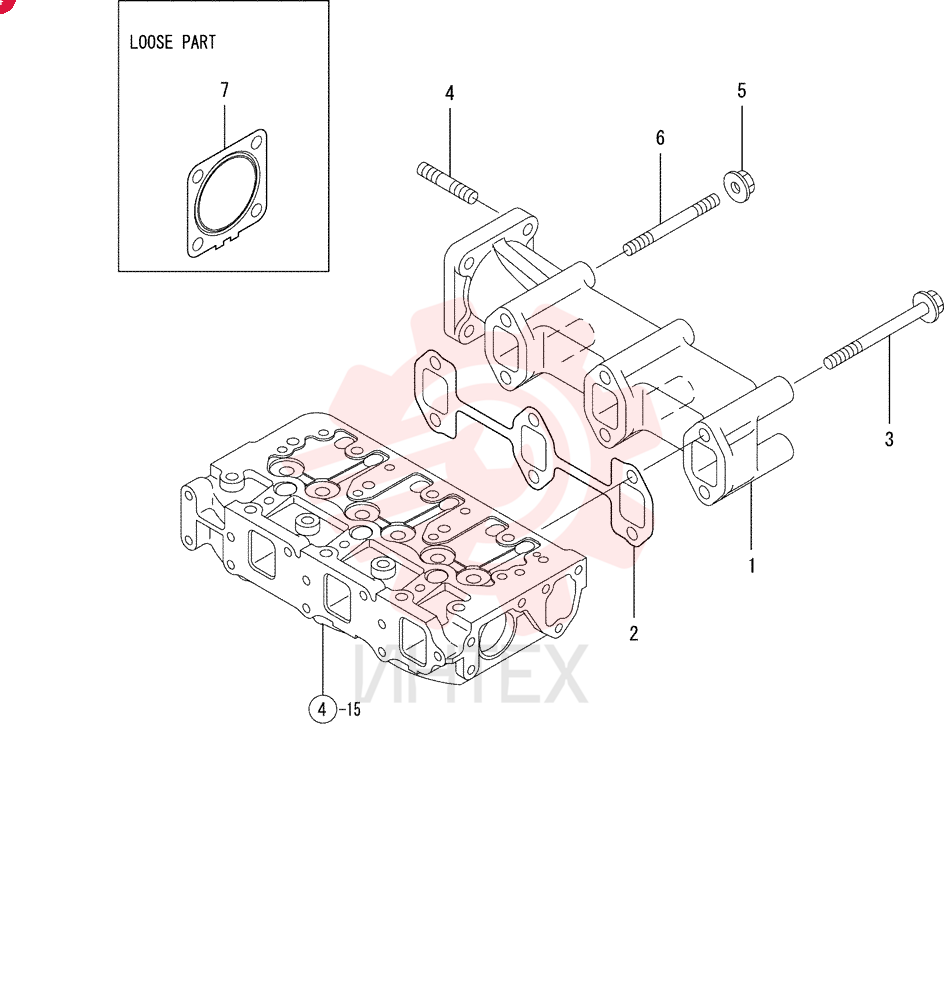

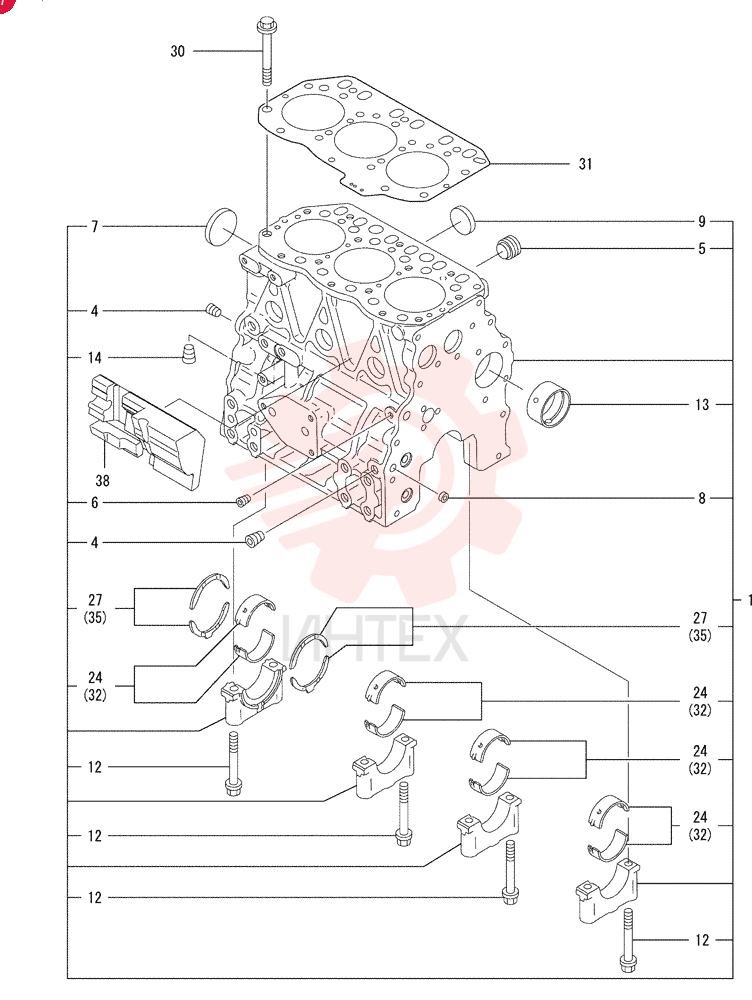

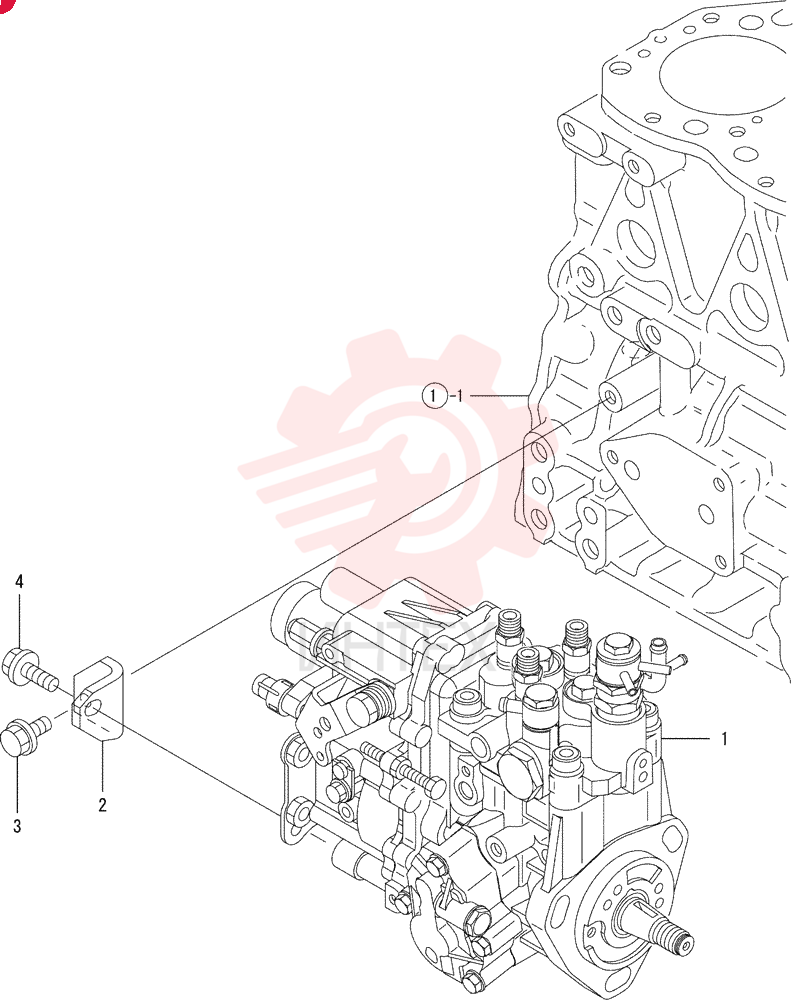

PM02P00008F1 Двигатель в сбореОткрыть схему -

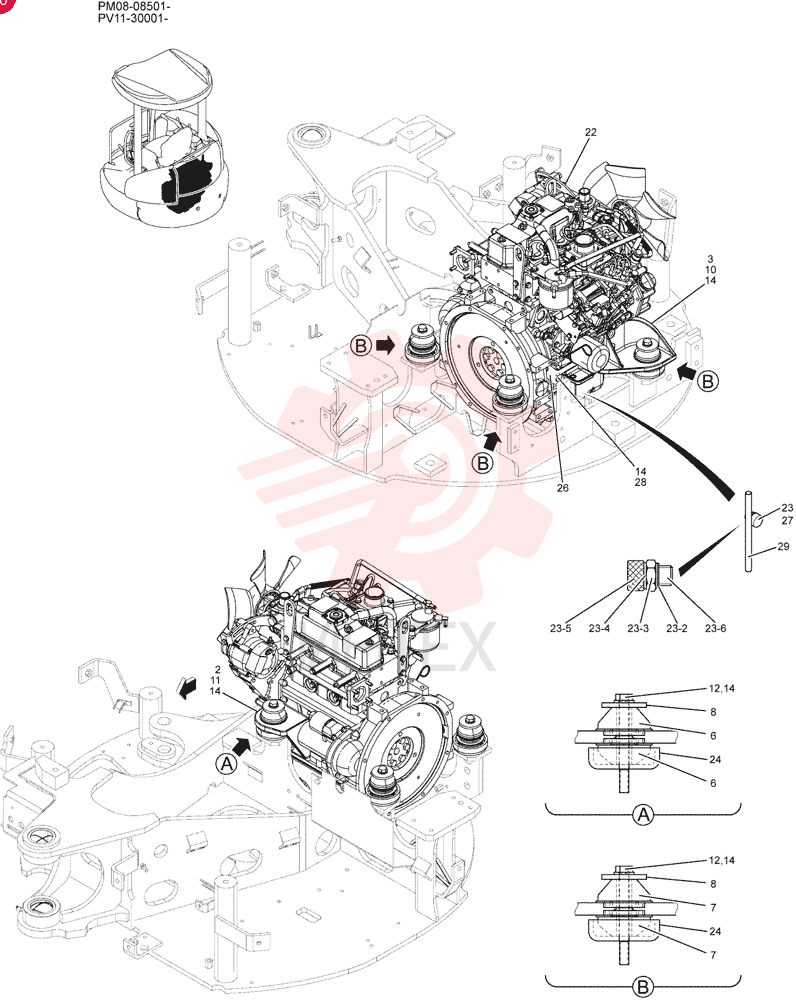

PM02P00009F1 Установка двигателяОткрыть схему -

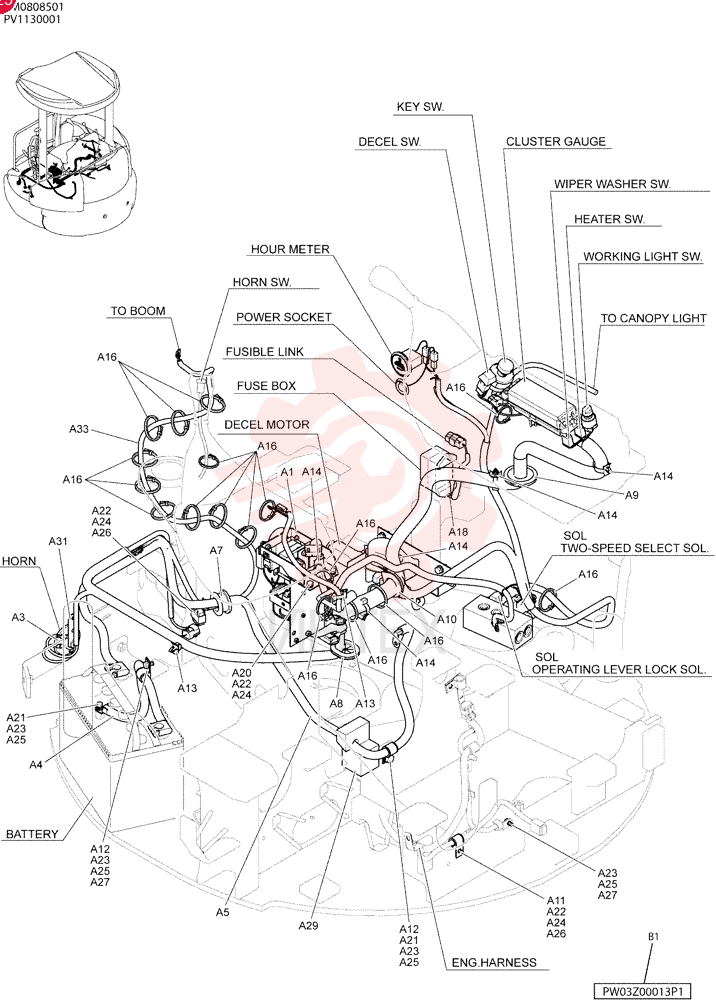

PM03E00009F1 Электрооборудование в сборе, верхнееОткрыть схему -

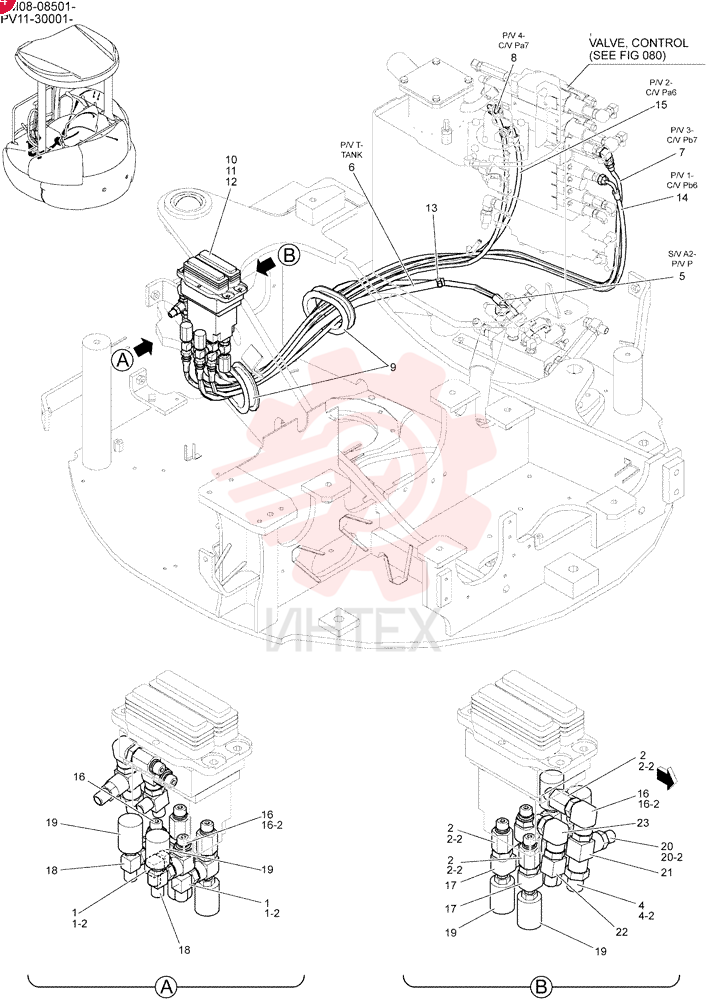

PM03H00018F1 Гидролинии верхниеОткрыть схему -

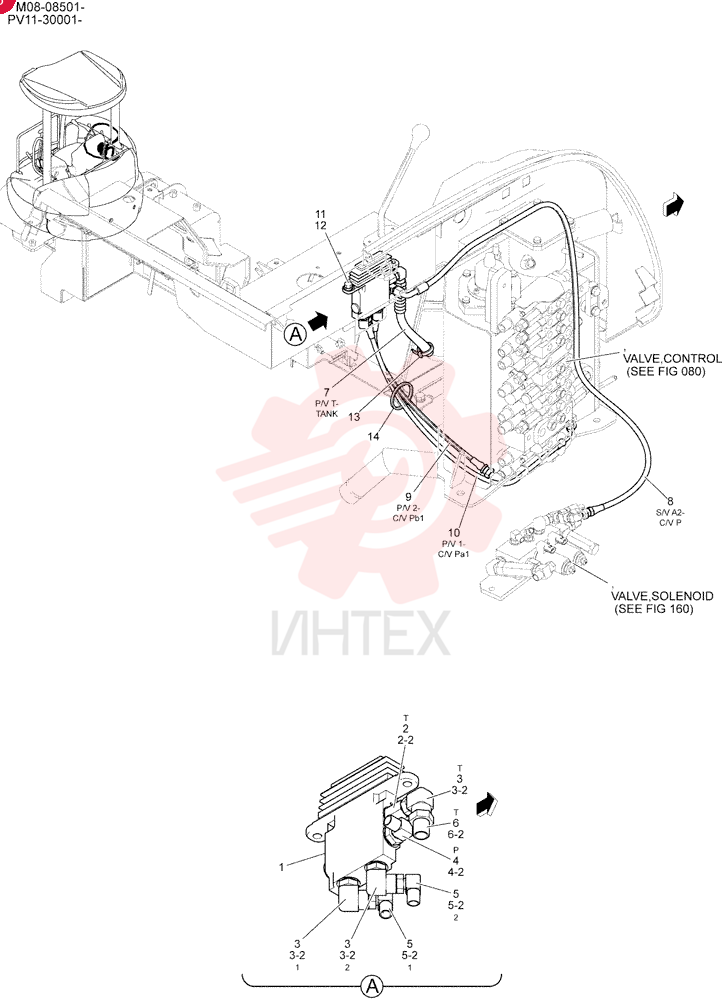

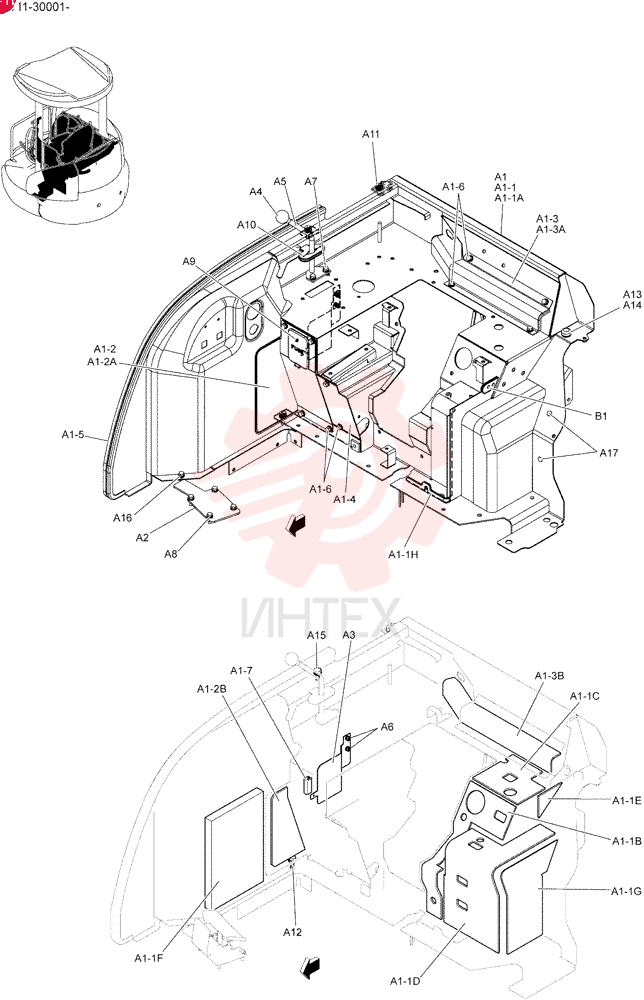

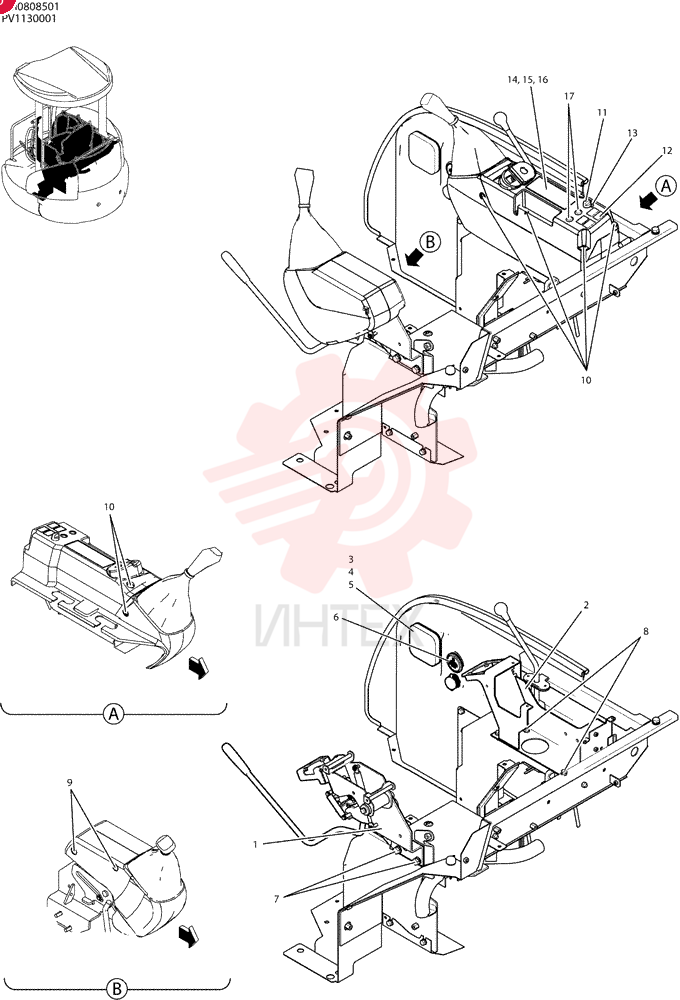

PM03M00056F1 Органы управления оператораОткрыть схему -

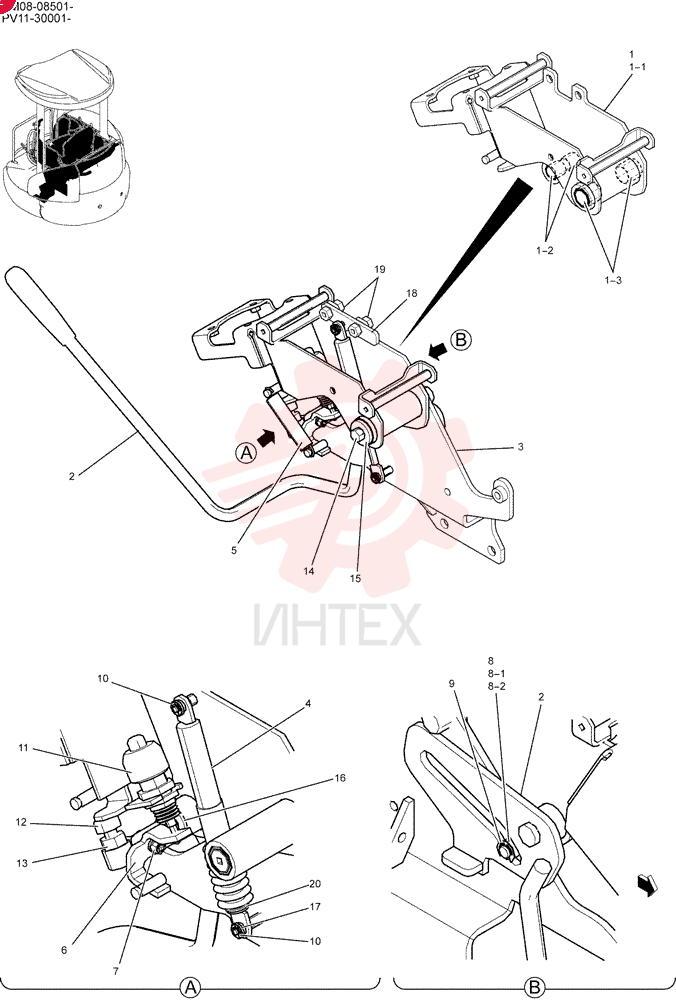

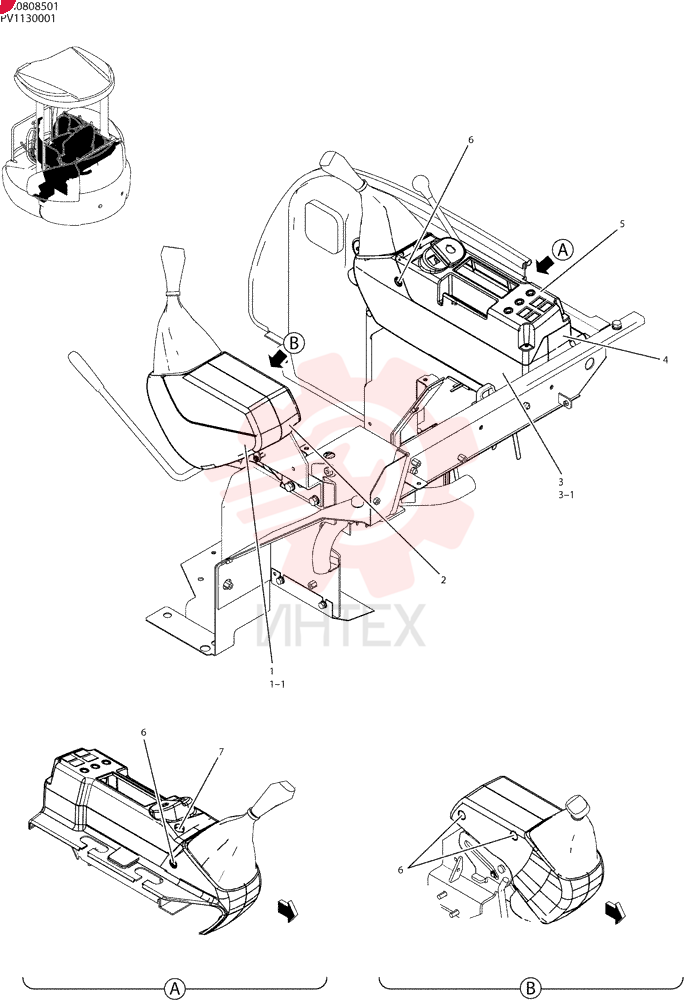

PM03M00057F1 Стойка управления в сбореОткрыть схему -
PM05P00014F1 Группа радиатораОткрыть схему -
PM05P00016F1 РадиаторОткрыть схему -
PM10V00017F1 ГидронасосОткрыть схему -
PM10V00020F1 Коробка передач в сбореОткрыть схему -
PM10V01001F1 Вал в сбореОткрыть схему -
PM10V01003F1 Ротор в сбореОткрыть схему -
PM10V01005F1 ПружинаОткрыть схему -

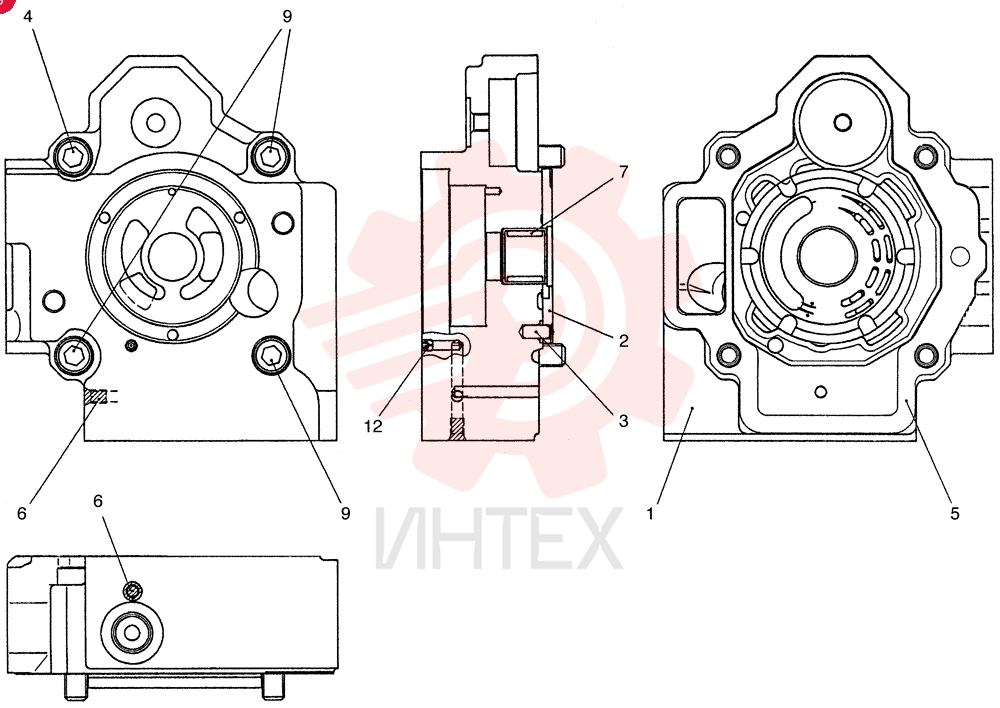

PM10V01008F1 Крышка в сбореОткрыть схему -
PM11E00005F1 Жгут проводовОткрыть схему -

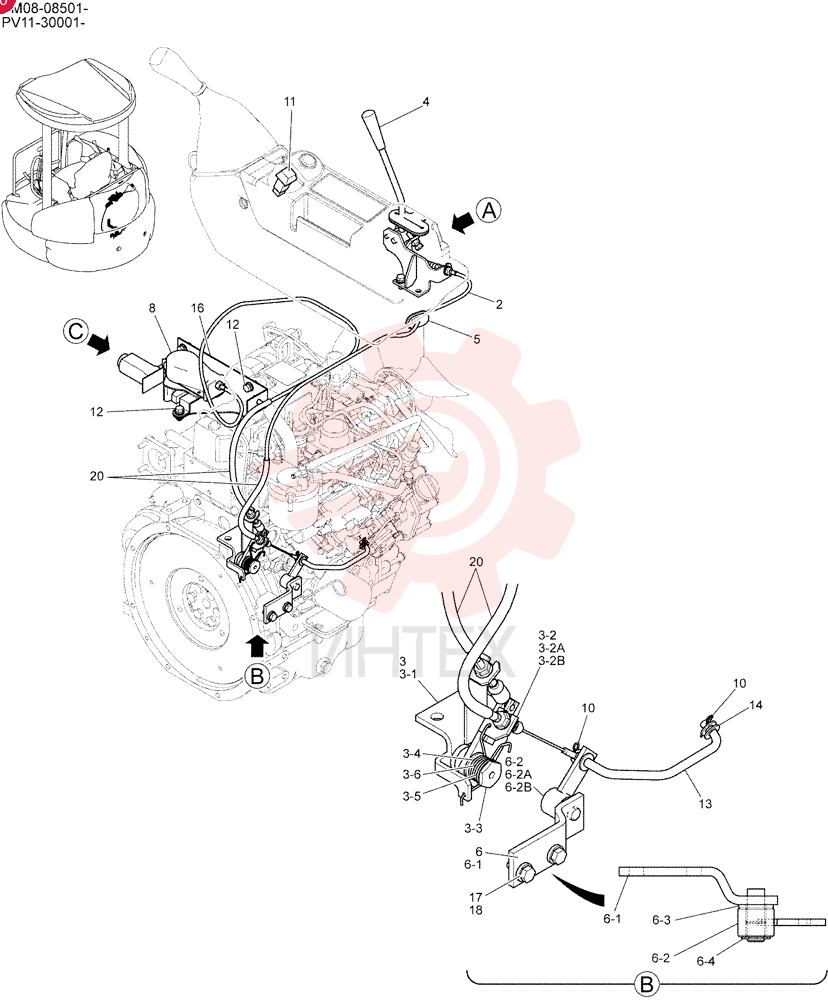

PM11M00008F1 Орган управления двигателем в сбореОткрыть схему -

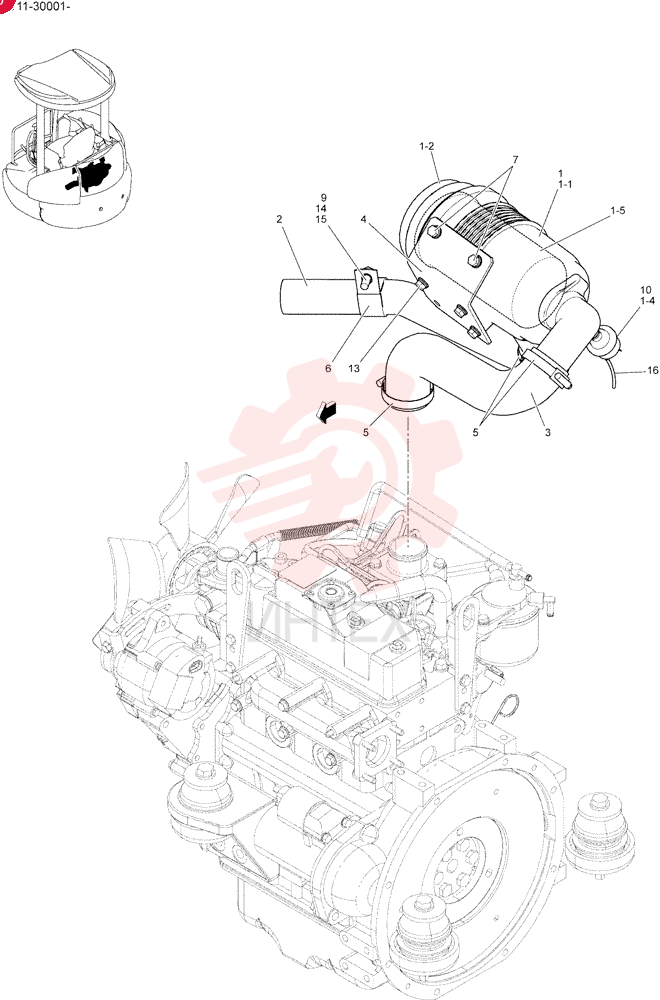

PM11P00014F1 Воздухоочиститель в сбореОткрыть схему -

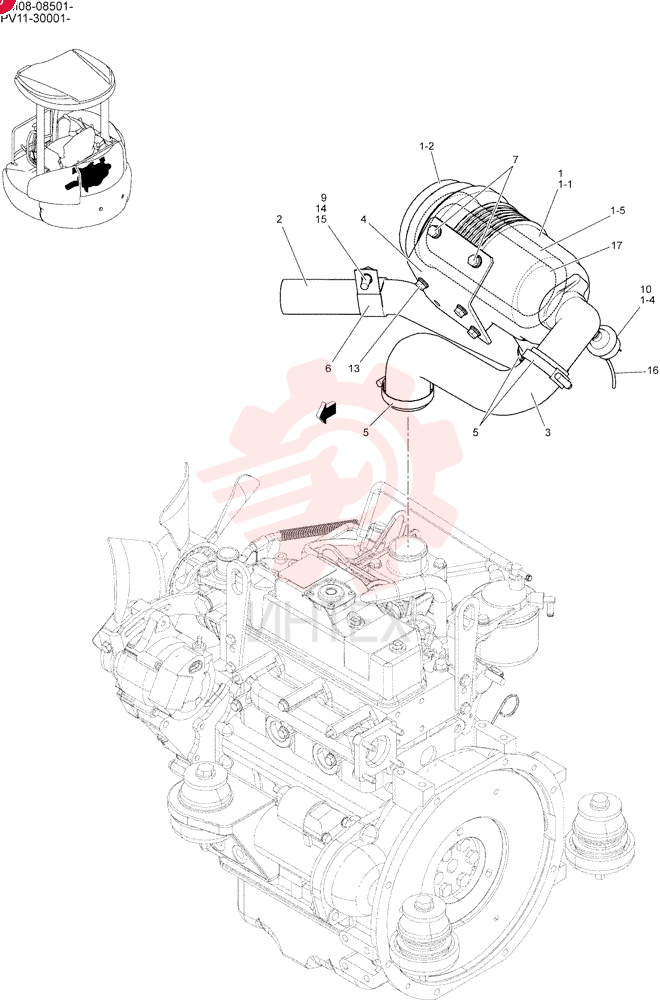

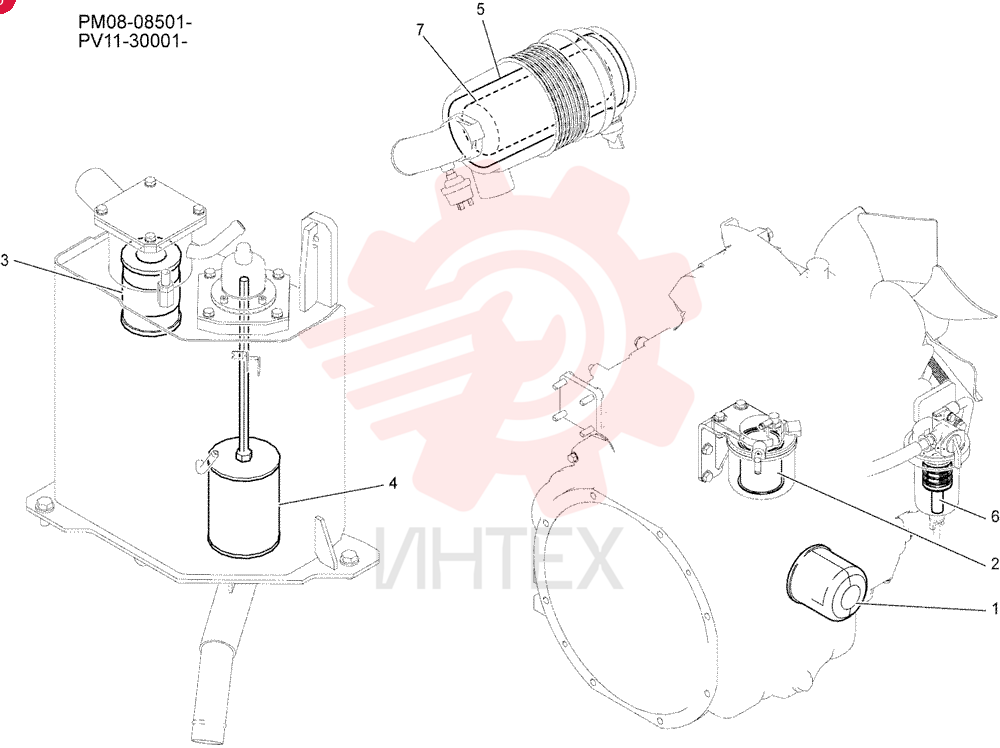

PM11P00015F1 Фильтр воздушныйОткрыть схему -
PM15V00020F1 ГидромоторОткрыть схему -
PM15V00021F1 Мотор гидравлический, 671CC (часть 1)Открыть схему -
PM15V00021F1 Мотор гидравлический, 671CC (часть 2)Открыть схему -
PM16E00005F1 Жгут проводов двигателя в сбореОткрыть схему -
PM20P00009F1 Бак (часть 1)Открыть схему -
PM20P00009F1 Бак (часть 2)Открыть схему -
PM21C00022F1 Установка защитыОткрыть схему -
PM21C00024F1 Установка защитыОткрыть схему -

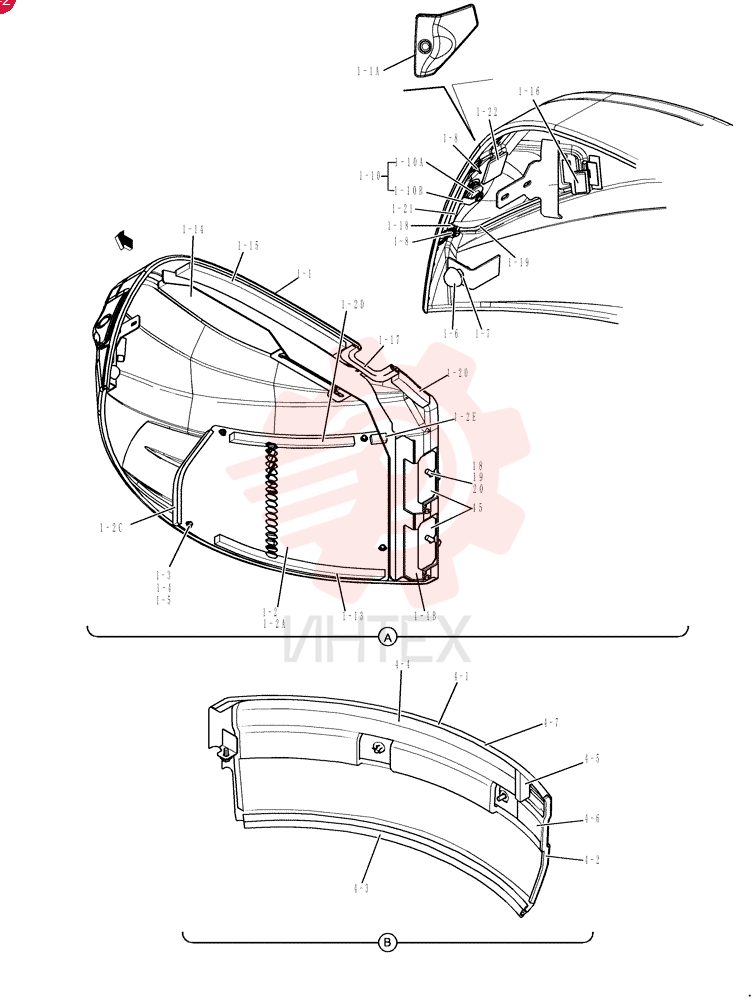

PM21C01441P1 Крышка (часть 1)Открыть схему -
PM21C01441P1 Крышка (часть 2)Открыть схему -
PM21C01575F1 Держатель в сбореОткрыть схему -
PM21M00012F1 Шланг отопителя в сбореОткрыть схему -
PM21M00013F1 Шланг отопителя в сбореОткрыть схему -
PM21P00005F1 ТопливопроводыОткрыть схему -
PM22C01062P1 Капот (часть 1)Открыть схему -
PM22C01062P1 Капот (часть 2)Открыть схему -

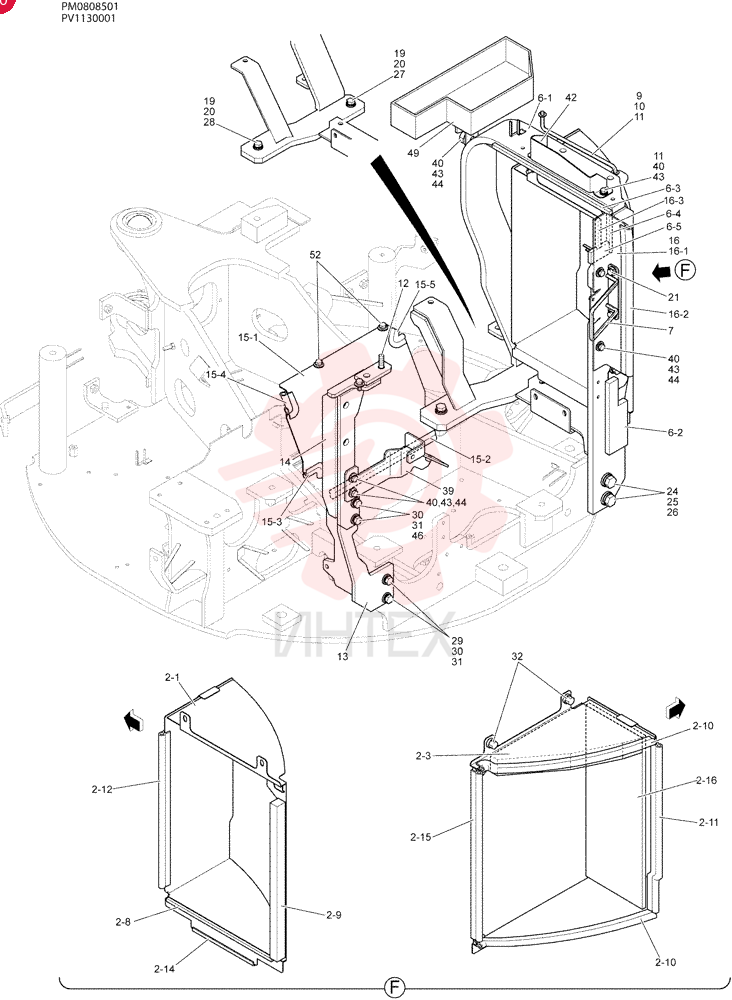

PM22C01121P1 Крышка (часть 1)Открыть схему -
PM22C01121P1 Крышка (часть 2)Открыть схему -
PM22T00081F2 Установка табличкиОткрыть схему
