(E27SR) - Мини-экскаватор гусеничный с серийного № PV11-30001- (N7TN41062-) — схемы, страница 4
-
PW80S00003F1 Фонарь в сбореОткрыть схему -
PW80S00004F1 ФонарьОткрыть схему -

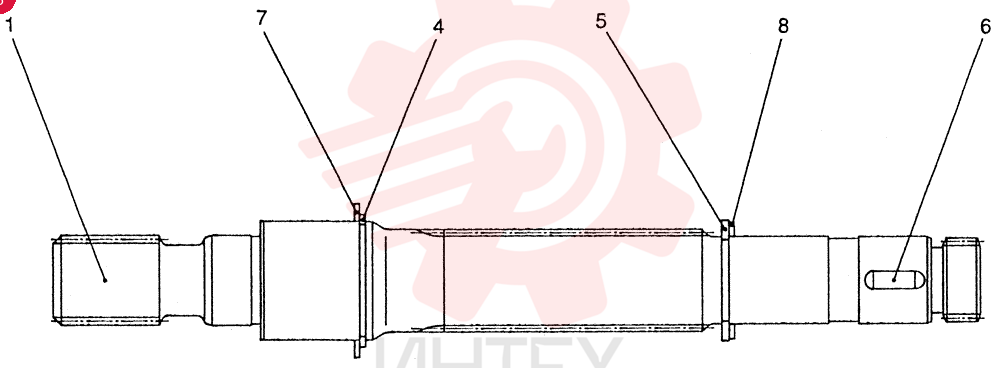

PX10V00015F1 НасосОткрыть схему -

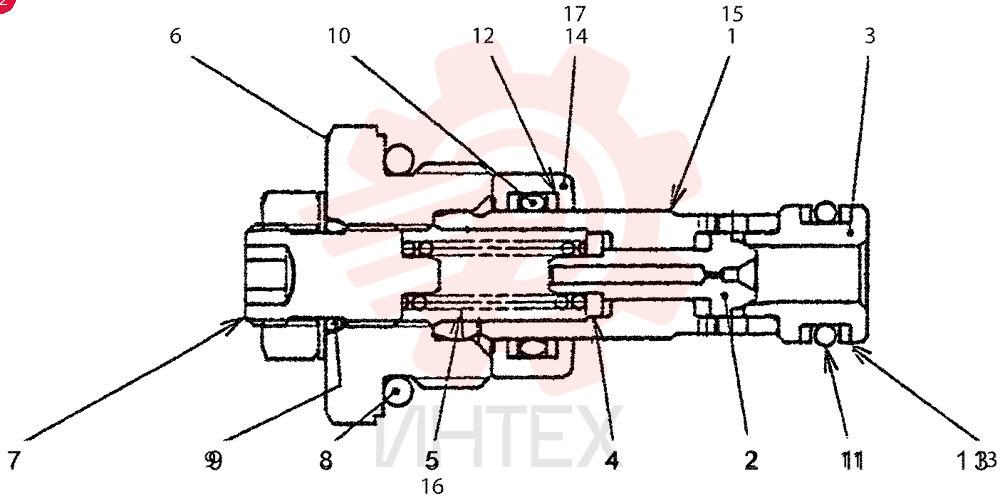

PX22V00003F1 КлапанОткрыть схему -

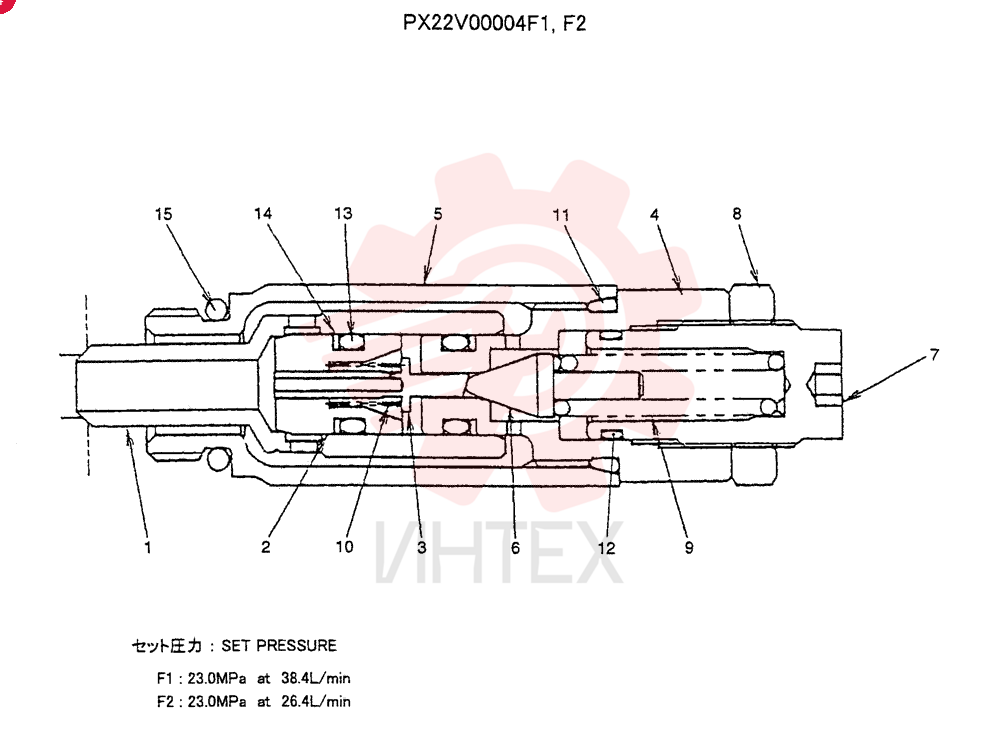

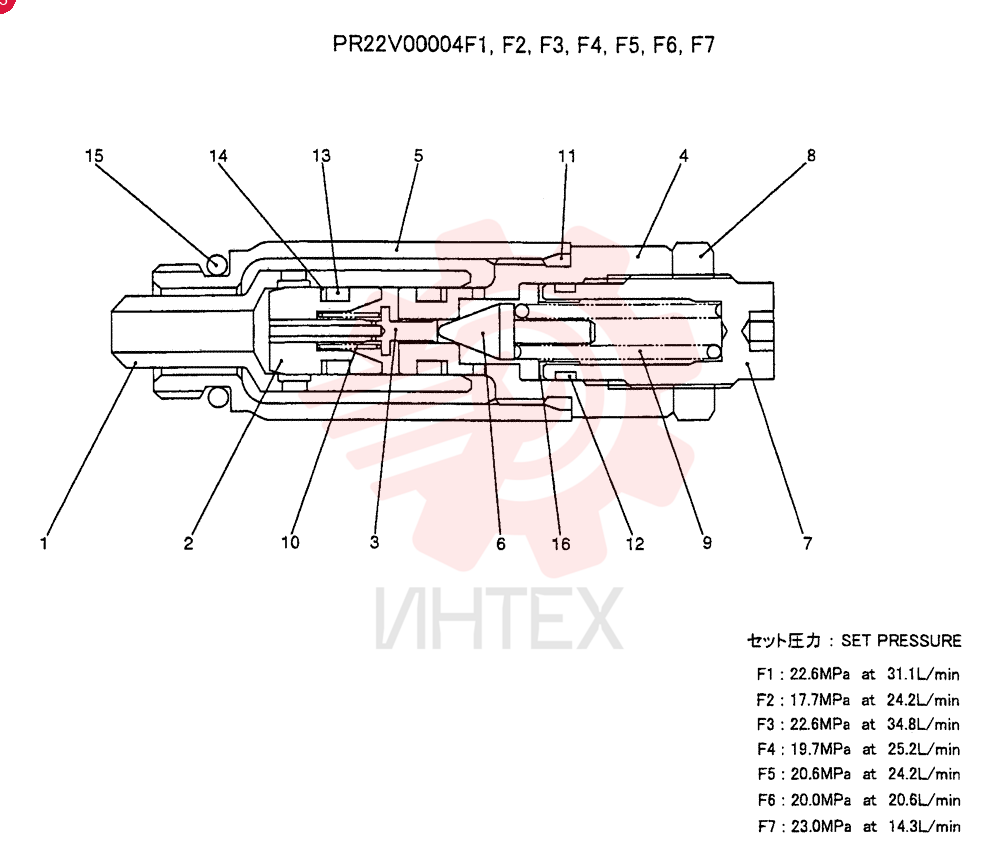

PX22V00004F1 Клапан предохранительныйОткрыть схему -

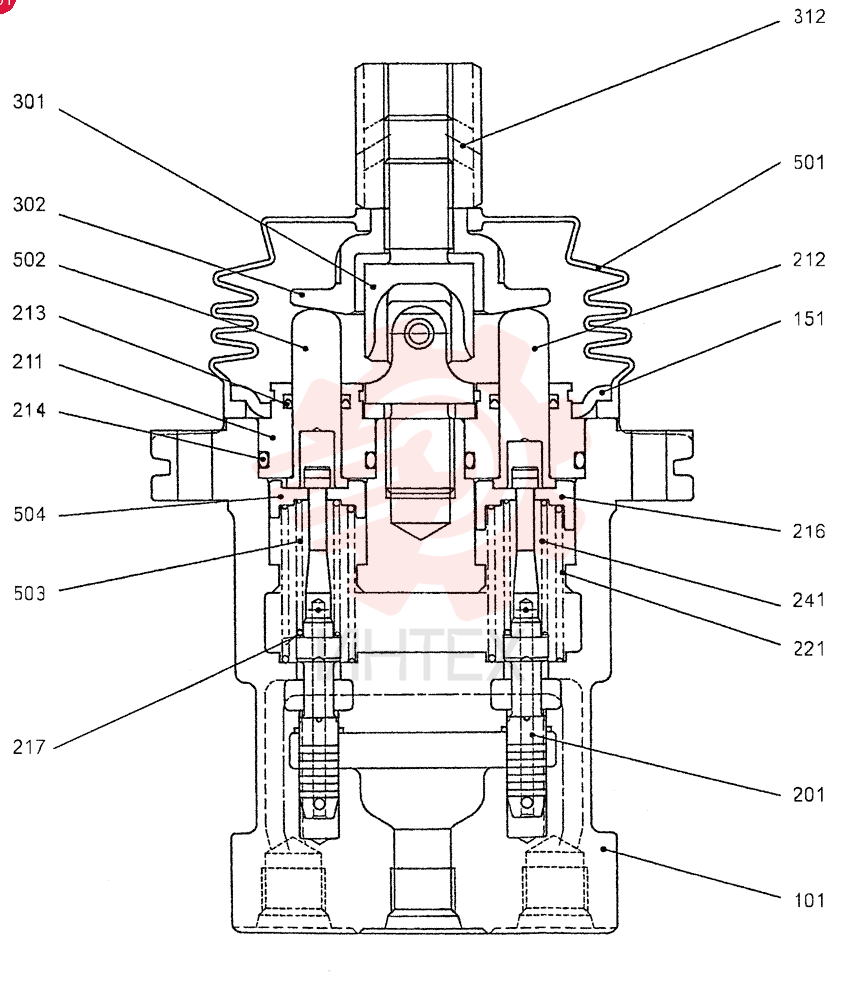

PX30V00043F1 КлапанОткрыть схему -

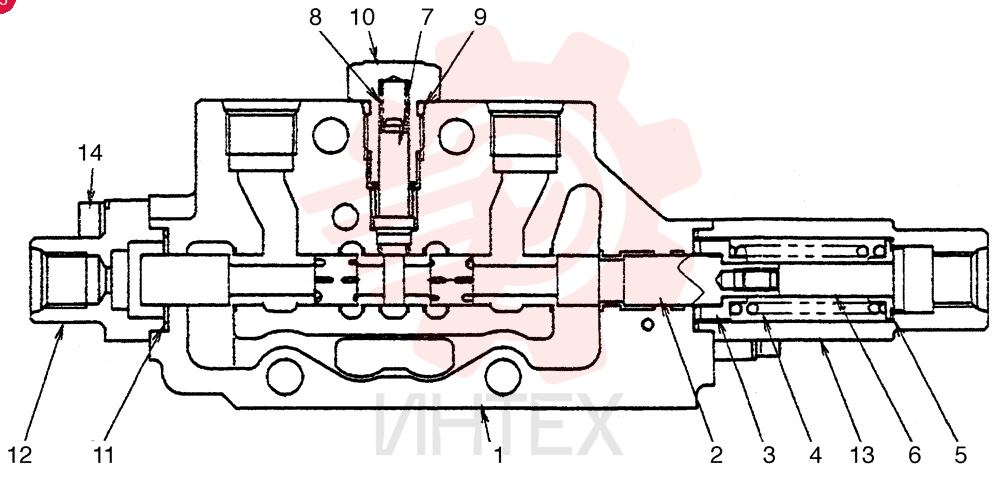

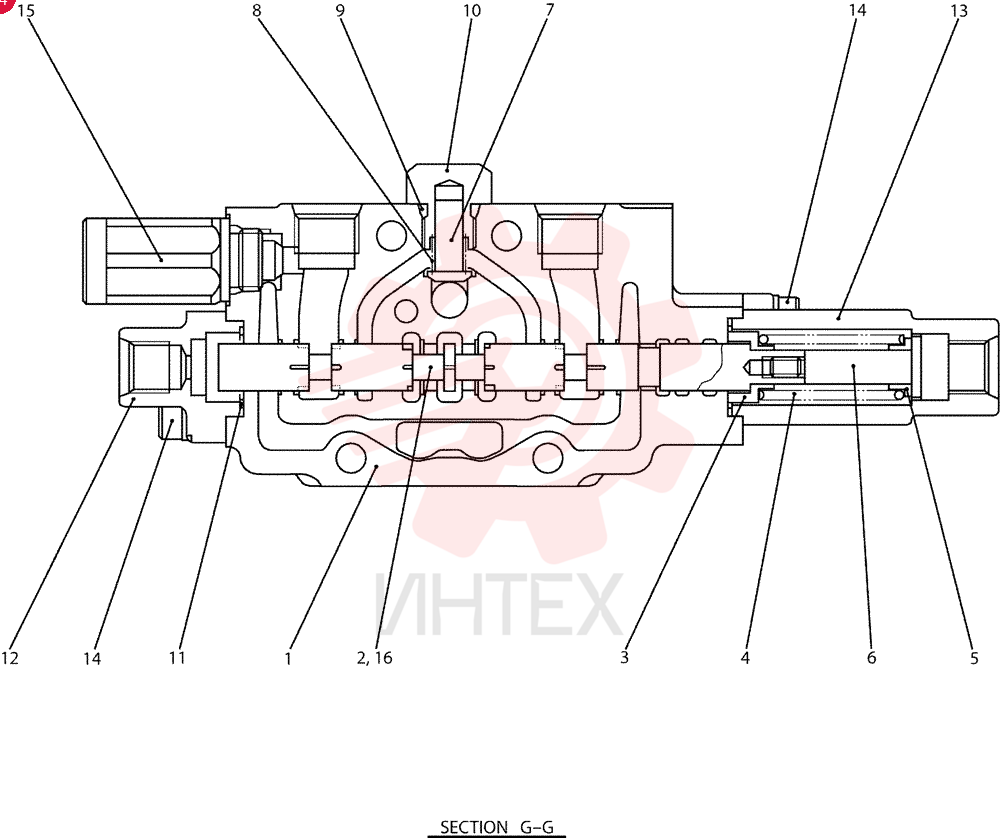

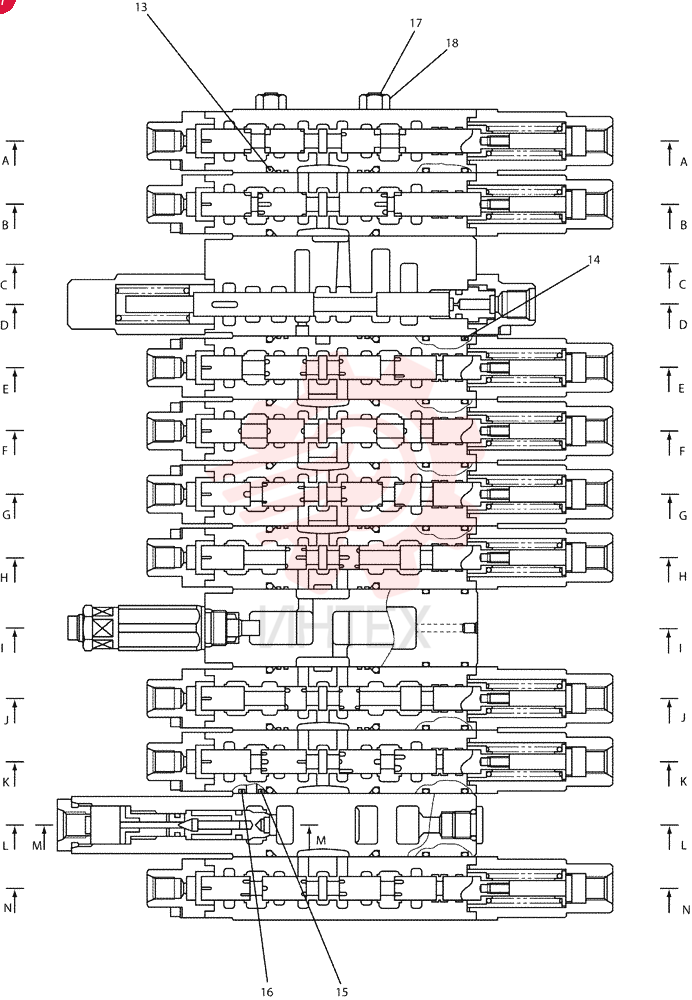

PX30V00060F1 Клапан регулирующий (распределительный)Открыть схему -

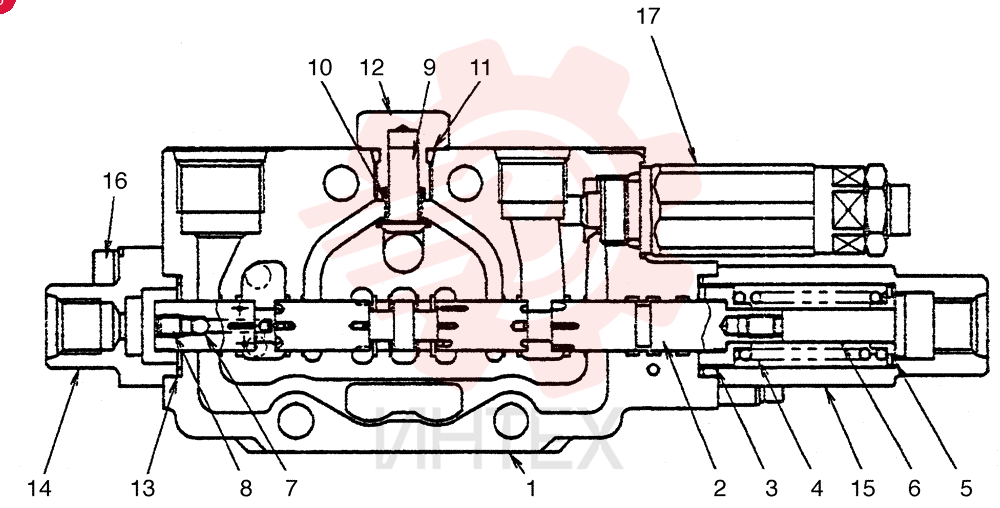

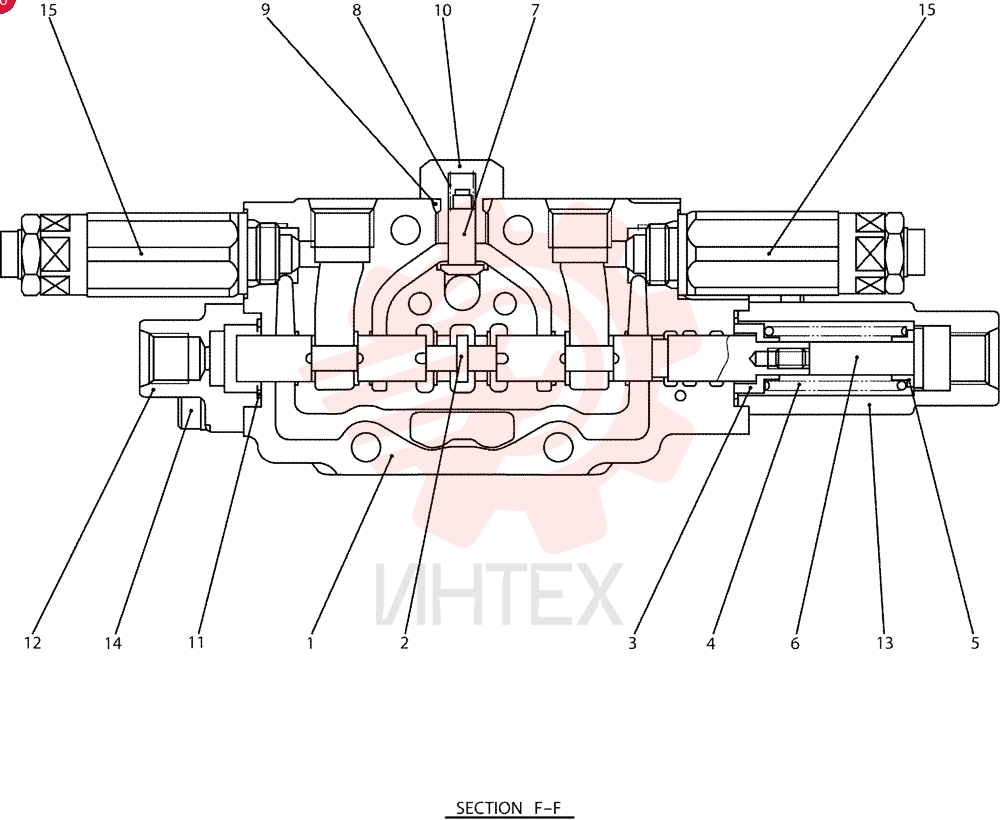

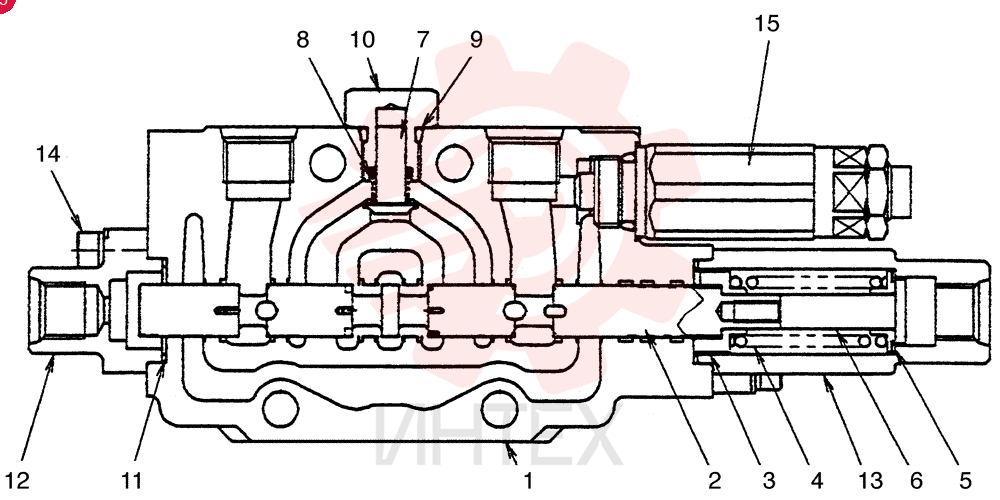

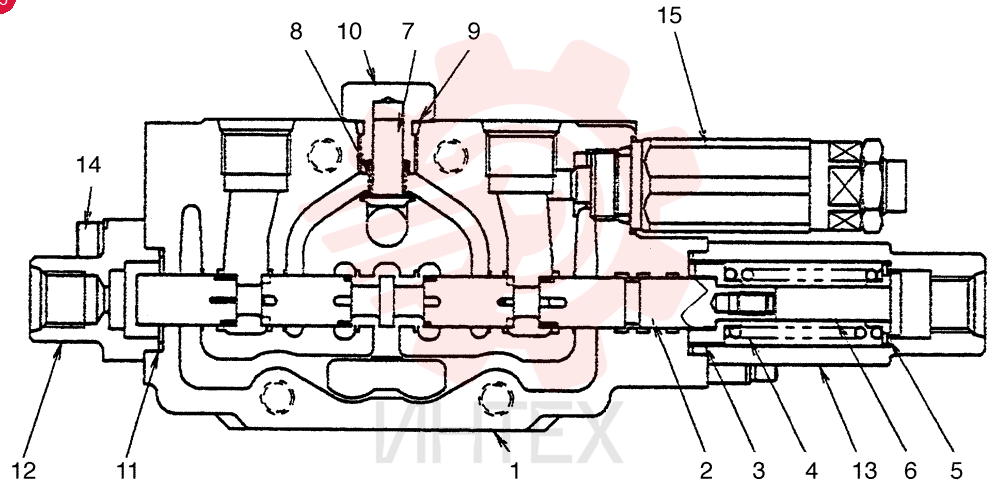

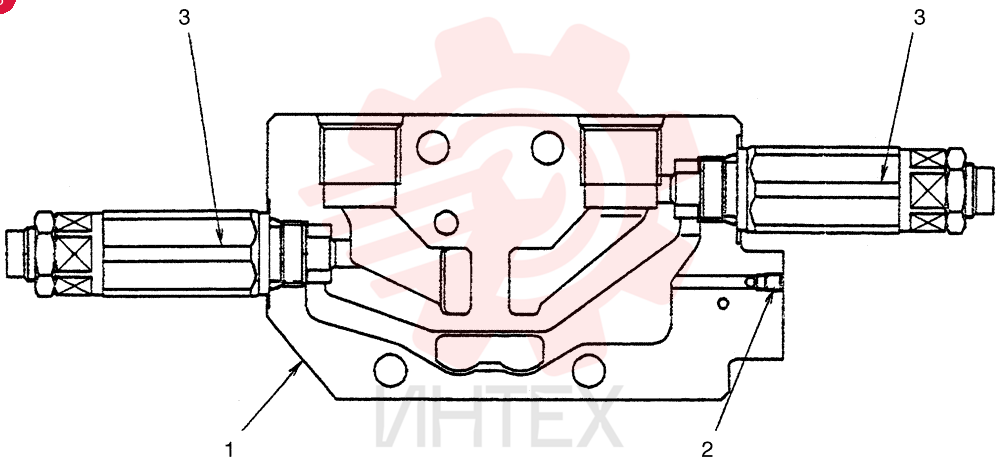

PX30V00064F1 Секция клапанаОткрыть схему -
PX30V00065F1 Секция клапанаОткрыть схему -

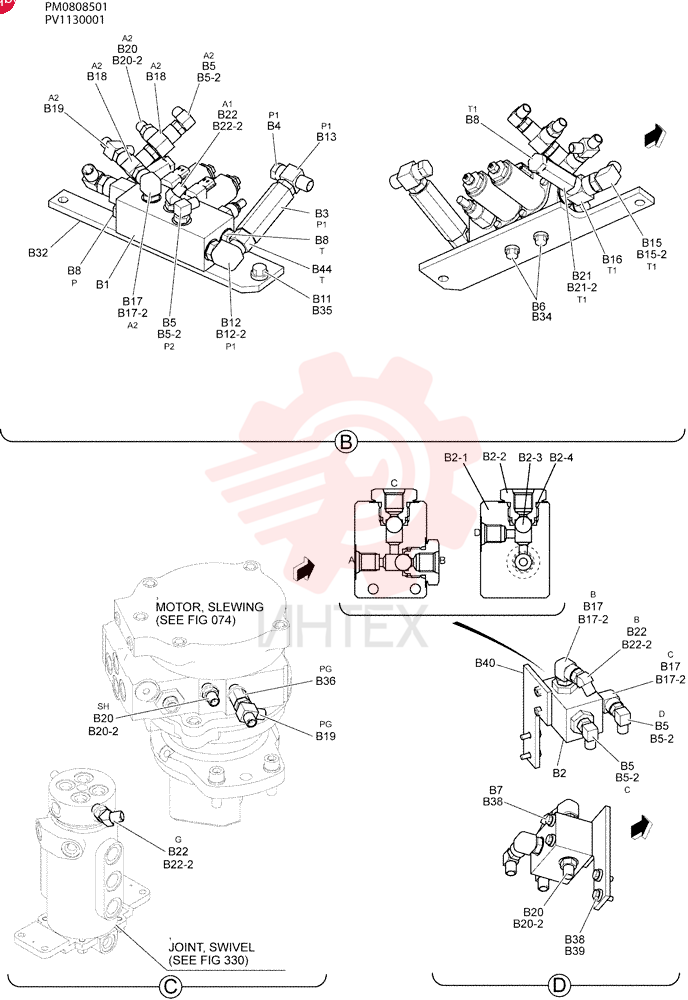

PX35V00003F1 КлапанОткрыть схему -

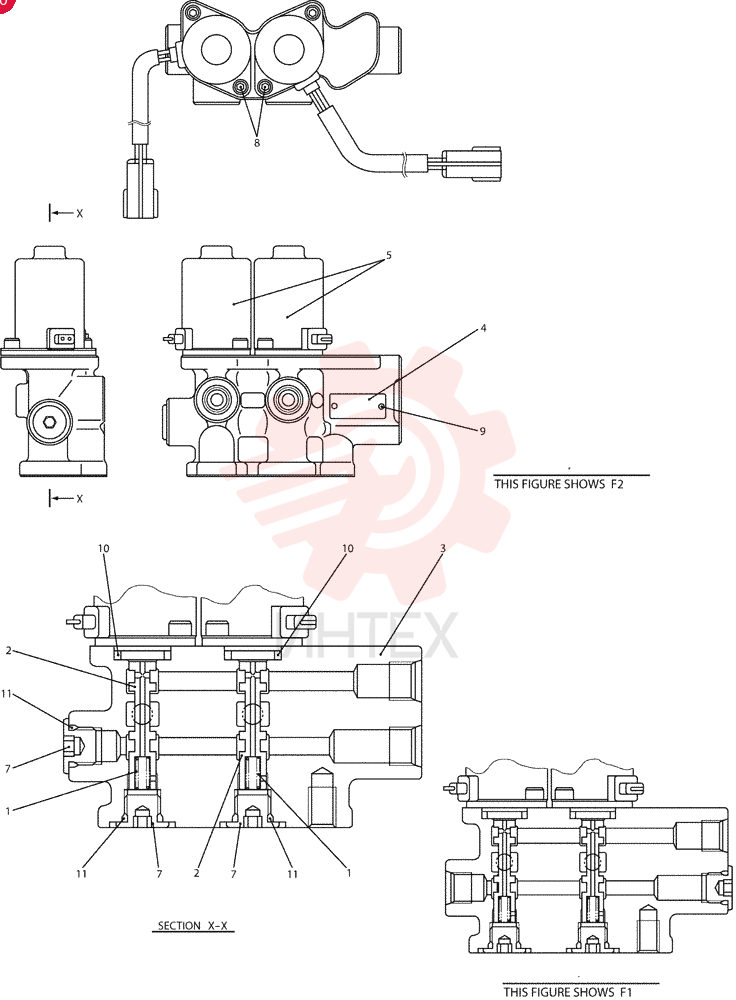

PY35V00005F1 Соленоид (электромагнитная катушка)Открыть схему -
VV11980213129 Коллектор выпускаОткрыть схему -

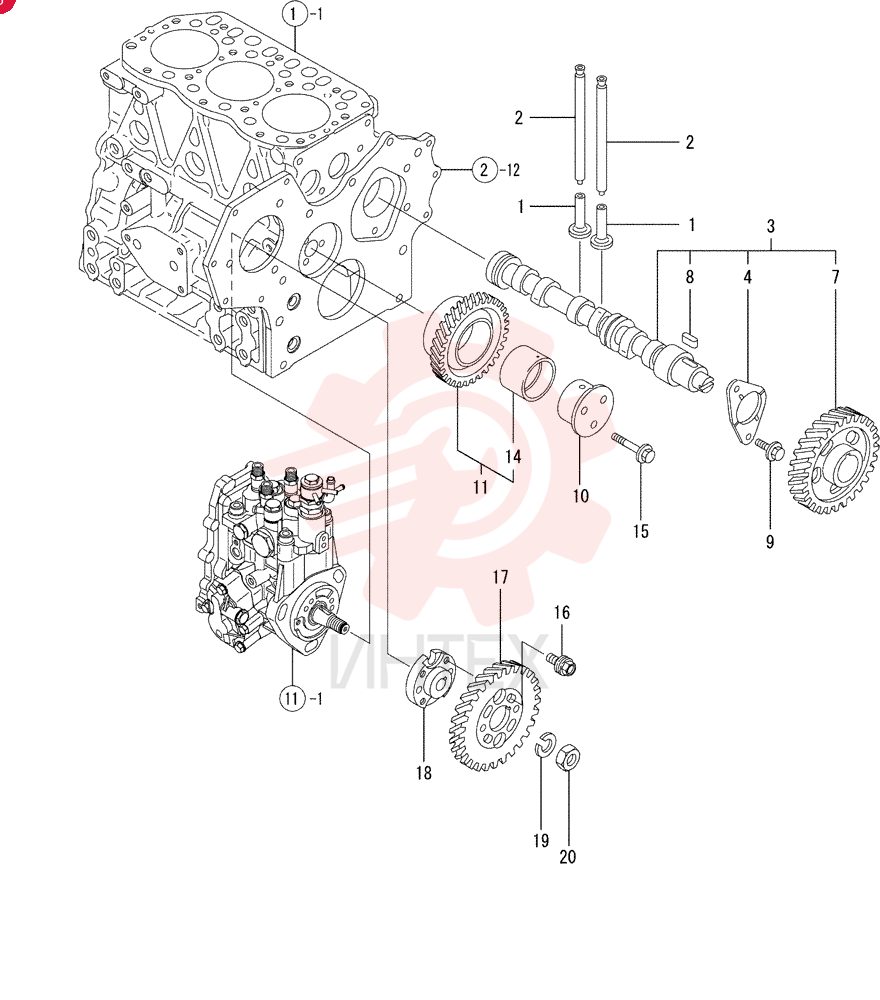

VV12915014200 ТолкательОткрыть схему -
VV12990007900 Подъёмник зернаОткрыть схему -

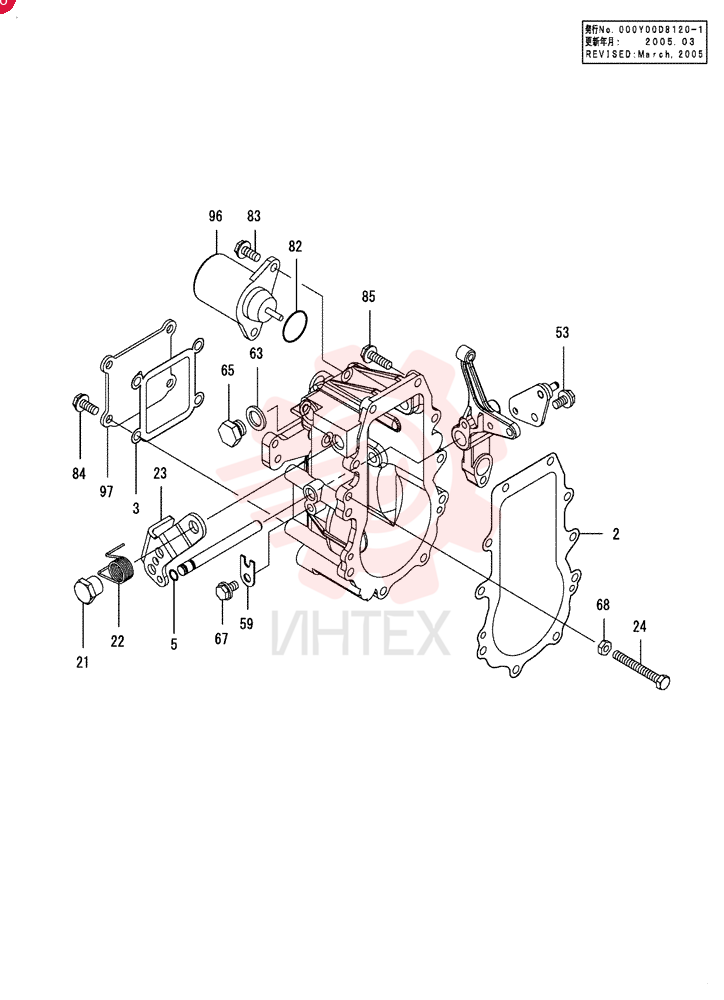

VV15855361050 УплотнениеОткрыть схему -
VV71980201500 Корпус в сбореОткрыть схему -
VV71980201560 Блок цилиндровОткрыть схему -
VV71980292620 ПрокладкаОткрыть схему -
VV71994051340 Насос высокого давления (часть 1)Открыть схему -
VV71994051340 Насос высокого давления (часть 2)Открыть схему -
VV72964653100 Форсунка топливная (инжектор)Открыть схему -

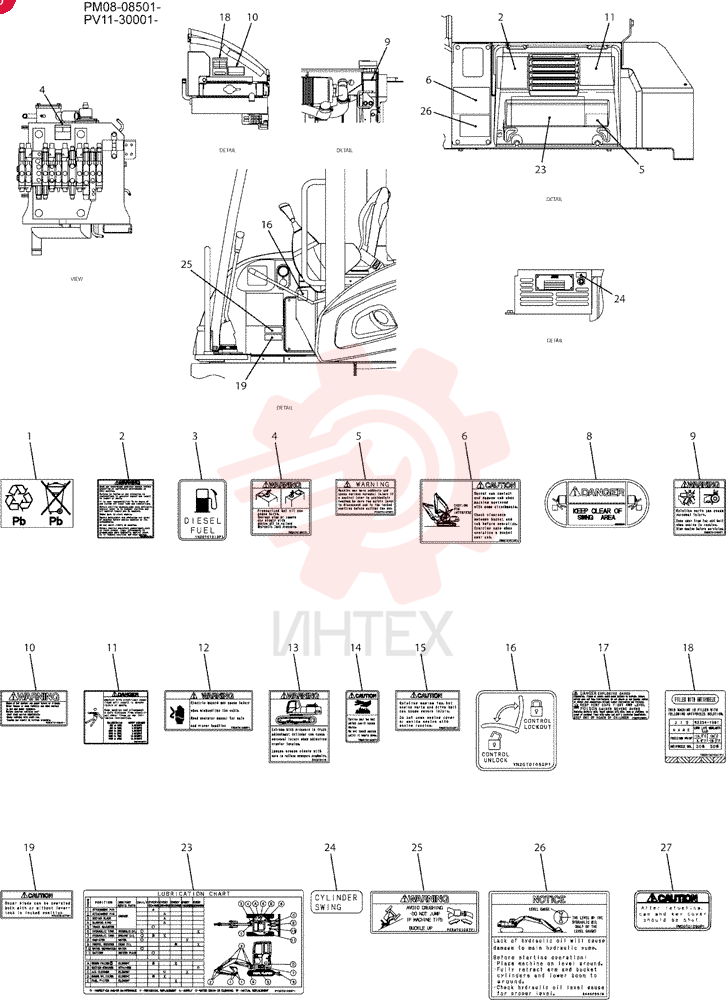

YN20T01016P1 Наклейка предупреждающаяОткрыть схему -
YR52V01003P1 ФильтрОткрыть схему -
ZA93N10000 ГайкаОткрыть схему -
ZA93S10000 Гайка трубкиОткрыть схему -

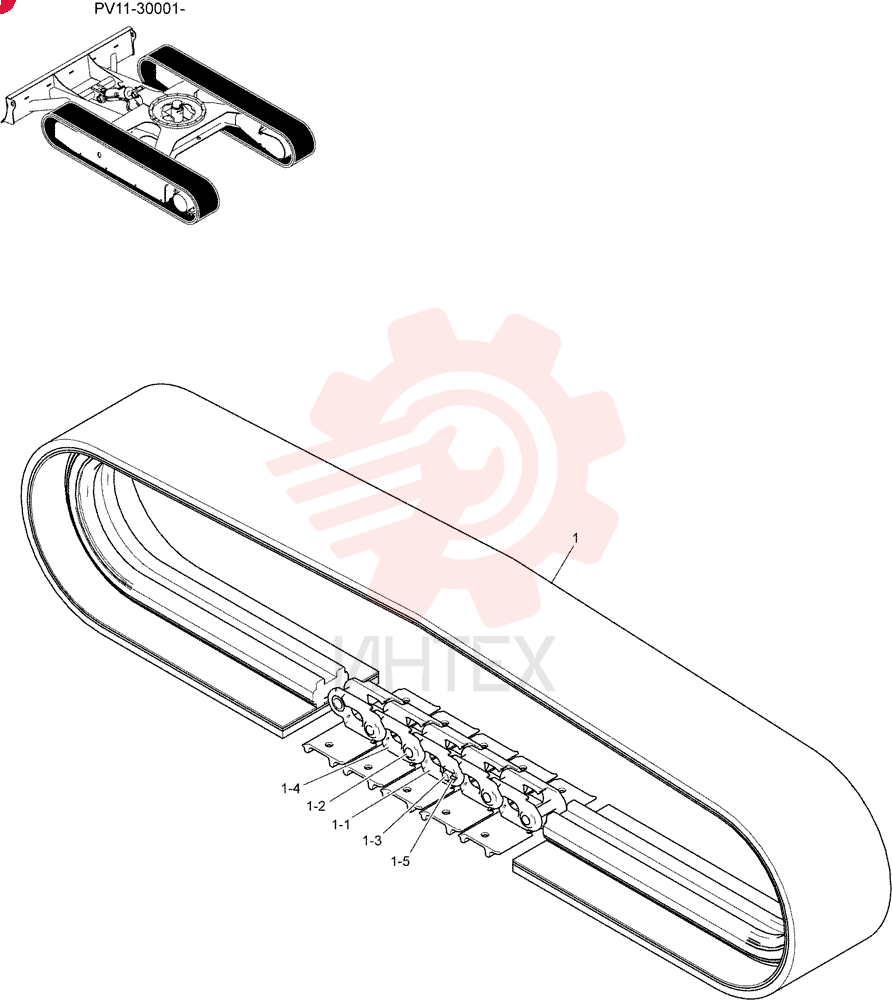

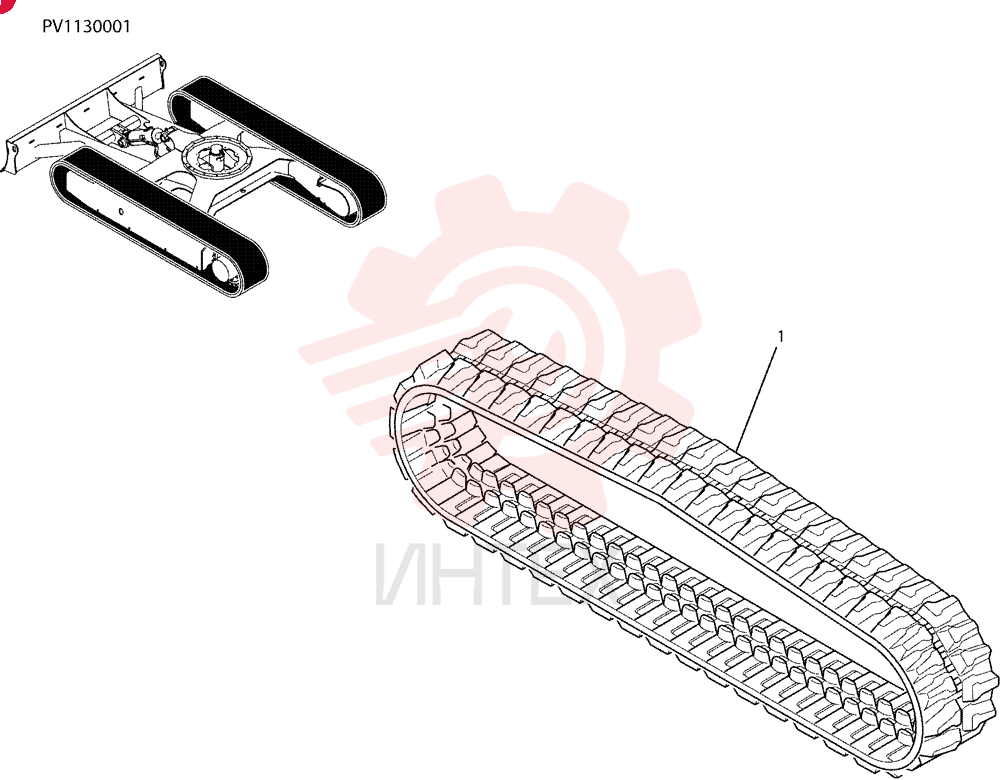

Башмак в сборе (стандарт, 250W)Открыть схему -
Деталь: навесное оборудование кузова, ярко-жёлтый глянцевый, полиуретановая краска 16kg банкаОткрыть схему -
Колесо направляющее, 271mm OD x 461mm WОткрыть схему -
Отдельно не поставляется (часть 1)Открыть схему -
Отдельно не поставляется (часть 2)Открыть схему -
Отдельно не поставляется (часть 3)Открыть схему -
Отдельно не поставляется (часть 4)Открыть схему -
Отдельно не поставляется (часть 5)Открыть схему -
Отдельно не поставляется (часть 6)Открыть схему -
Отдельно не поставляется (часть 7)Открыть схему -
Палец, M8 x 16mmОткрыть схему -
Цилиндр двойного действия, шток 35mm, ход 417mmОткрыть схему -
Цилиндр двойного действия, шток 40mm, ход 455mmОткрыть схему -
Шланг, 4.8mm ID x 1900mm LОткрыть схему
