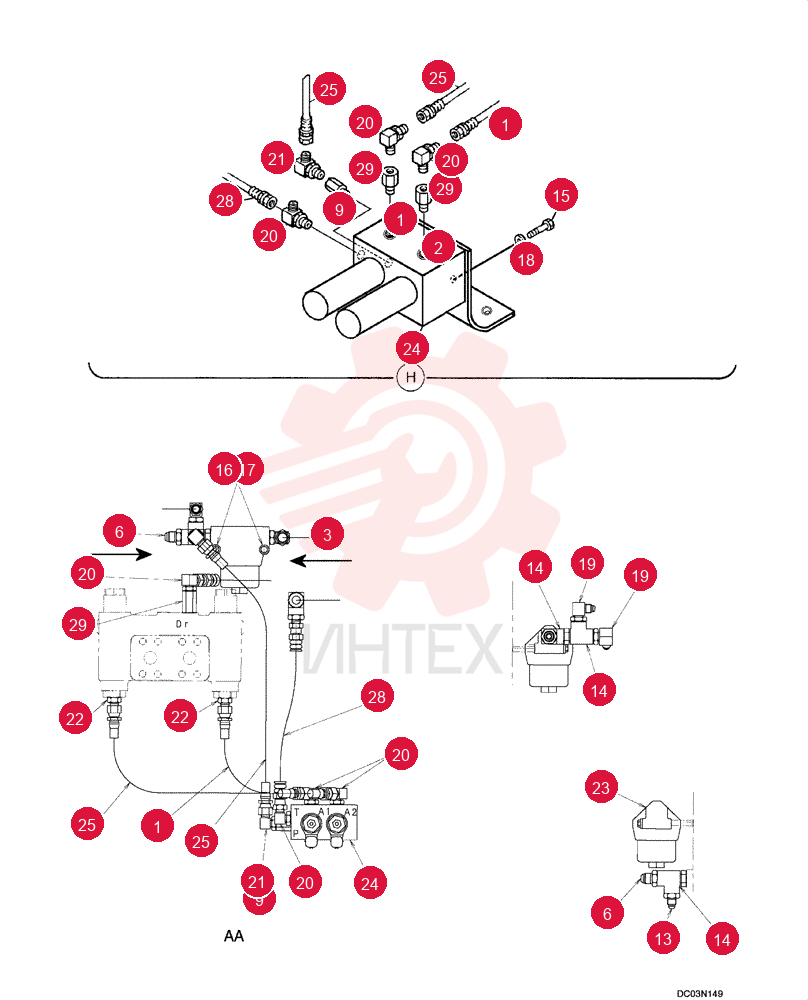

YN06H00068F1 Трубопроводы управления насоса (часть 2)
— YN06H00068F1
- YN06H00068F1 - Трубопроводы управления насоса
1 2420R349D036
- 2420R349D036 - Шланг
- PF 1/4
2 2420R537D060
- 2420R537D060 - Шланг в сборе
- 9.60mm ID x 600mm L
- (PF3/8
- L=600mm)
3 2420R349D045
- 2420R349D045 - Шланг
- (PF1/4
- L=450mm)
6 ZH22X06000
- ZH22X06000 - Соединитель гидравлический
- (PF3/8) включает 55
9 2444Z2525
- 2444Z2525 - Соединитель гидравлический
- PF1/4
- L=23mm
- Incl.54
13 ZH22X04006
- ZH22X04006 - Соединитель гидравлический
- (PF1/4-PF3/8)
- включает 55
14 HH55Q06006G1
- HH55Q06006G1 - Тройник
- PF3/8
- Incl.55
15 ZS18C08020
- ZS18C08020 - Винт с шестигранной головкой
- M8 x 20mm
16 ZS18C06060
- ZS18C06060 - Винт с шестигранной головкой
- M6 x 60mm
- M6 x 60mm
17 ZW16H06000
- ZW16H06000 - Шайба
- M6
18 ZW16H08000
- ZW16H08000 - Шайба
- ID 08 x OD 18 x Th 3.2mm
19 ZH32X04006
- ZH32X04006 - Угольник 90
- наружная резьба
- конус 30°
- PF 1/4″ x PF 3/8″
- О-кольцо
- (PF1/4-PF3/8)
- включает 55
20 ZH32X04000
- ZH32X04000 - Угольник 90
- наружная резьба
- конус 30°
- PF 1/4″ x PF 1/4″
- О-кольцо
- (PF1/4)
- Incl.54
21 HH35X04004G3
- HH35X04004G3 - Угольник 90
- С фильтром (PF1/4)
- включает 54
22 ZH22X04000
- ZH22X04000 - Соединитель гидравлический
- 1/4″ NPT x 1/4″ NPT
- (PF1/4)
- включает 54
23 YN50V00016F1
- YN50V00016F1 - Фильтр
24 YN35V00040F1
- YN35V00040F1 - Клапан
- Узел
- электромагнитный клапан (независимый ход) см. рис. 08 -86
25 2420R349D048
- 2420R349D048 - Шланг в сборе
- (PF1/4
- L=480mm)
26 2444R1120D045
- 2444R1120D045 - Шланг
- (PF1/4
- L=450mm)
27 2444R1119D040
- 2444R1119D040 - Шланг
- 400.00 mm
- PF 3/8
28 2444R1120D035
- 2444R1120D035 - Шланг
- (PF1/4
- L=350mm)
29 2444T2524D2
- 2444T2524D2 - Соединитель гидравлический
- (PF1/4
- L=34mm)
- включает 54
54 ZD12P01100
- ZD12P01100 - Кольцо уплотнительное (О-кольцо)
55 ZD12P01400
- ZD12P01400 - Кольцо уплотнительное (О-кольцо)
- ID 13.80 ± 0.19 x OD 18mm
56 ZD12P02400
- ZD12P02400 - Кольцо уплотнительное (О-кольцо)
