Экскаватор гусеничный SY485C1I3KH SY485C1 SY0480BG00578
/

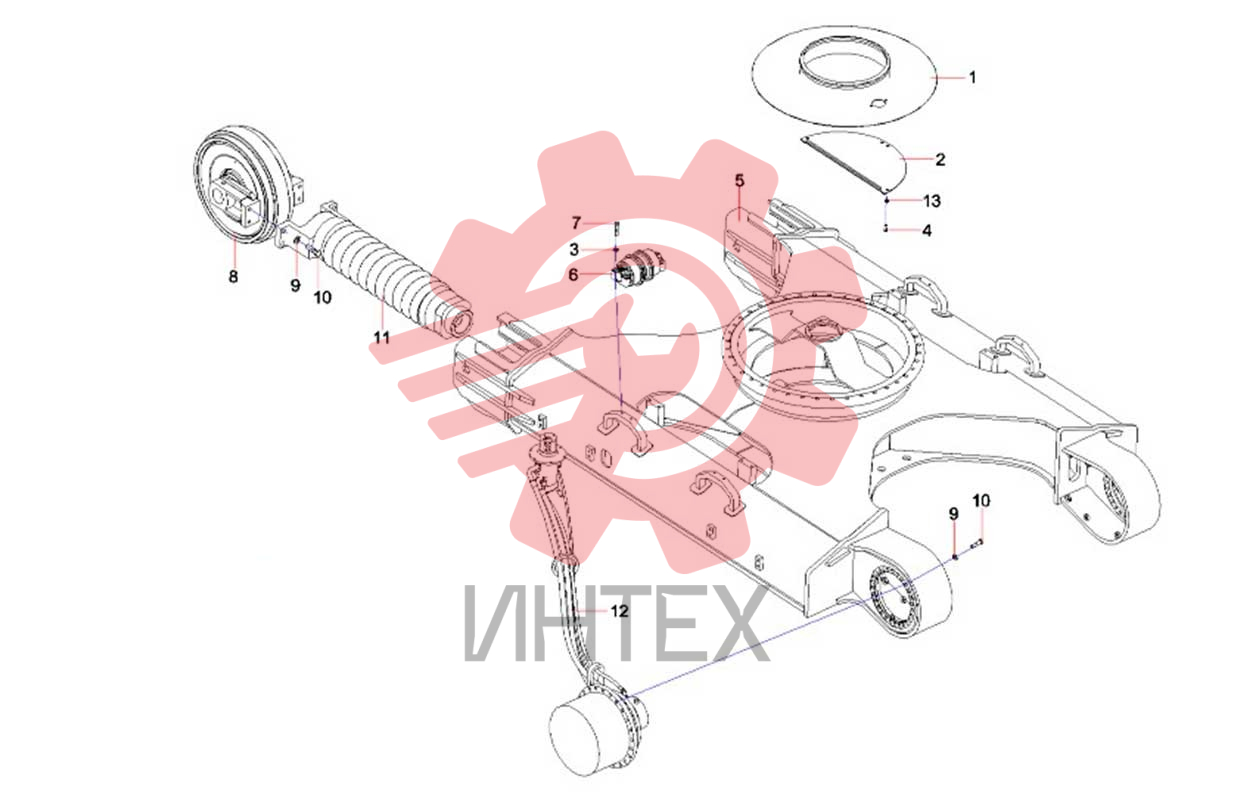

Рама экскаватора SY485C1I3KH.2 13310657

Рама экскаватора SY485C1I3KH.2 13310657

Рама экскаватора SY485C1I3KH.2 13310657

1 11163607

  • 11163607 - Chamber
  • grease
  • Кол-во: 1

2 13305995

  • 13305995 - cover plate SY485C1I3KH.2.8
  • Кол-во: 2

3 A210491000118

  • A210491000118 - Washer 16GB1230
  • Кол-во: 16

4 A210111000212

  • A210111000212 - Bolt M16x35GB5783 10.9
  • Кол-во: 8

5 13292673

  • 13292673 - Running carrier SY485C1I3KH.2.1
  • Кол-во: 1

6 13227207

  • 13227207 - Carrier Roller SWT228A
  • Кол-во: 4

7 A210110000272

  • A210110000272 - Bolt M16x80GB5782 10.9
  • Кол-во: 16

8 60247185

  • 60247185 - Track idler
  • Кол-во: 2

9 A210491000122

  • A210491000122 - Washer 24GB1230
  • Кол-во: 62

10 A210110000427

  • A210110000427 - Bolt M24x90GB5782 10.9
  • Кол-во: 62

11 60246966

  • 60246966 - Tensioning Equipment
  • Кол-во: 2

12 13301522

  • 13301522 - Undercarriage hydraulic system
  • Кол-во: 1

13 13587109

  • 13587109 - Thickening Washer
  • Кол-во: 8
