Кран гусеничный SCC4000 K1III 030201030202 10CC04000006
/

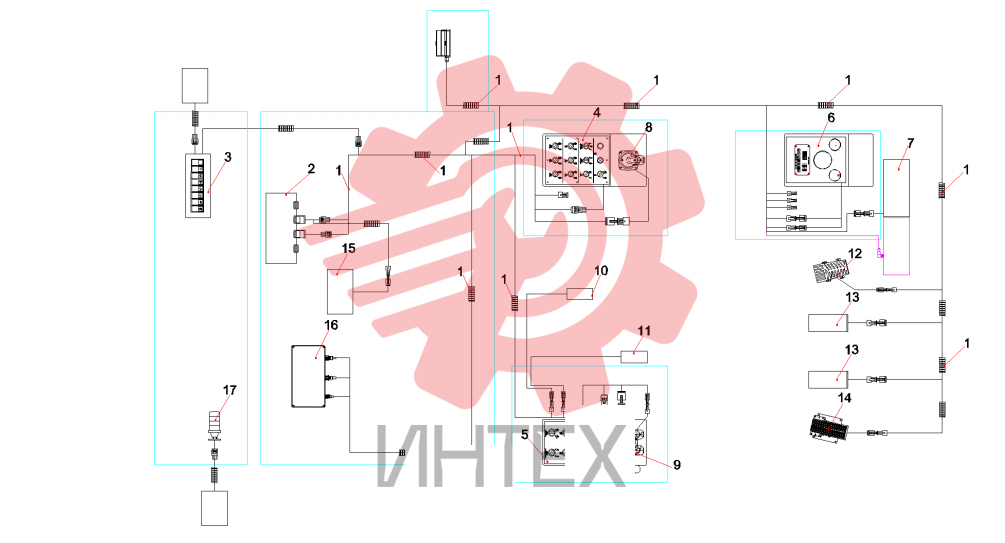

Схема электрической системы кабины 10351981

Схема электрической системы кабины 10351981

Схема электрической системы кабины 10351981

1 10649378

  • 10649378 - Cab main wiring harness installation
  • Кол-во: 1

2 10649358

  • 10649358 - Cab junction box installation
  • Кол-во: 1

3 10649359

  • 10649359 - Top panel installation
  • Кол-во: 1

4 10649360

  • 10649360 - Left armrest box panel installation
  • Кол-во: 1

5 10649361

  • 10649361 - Install Q400C on the right armrest box panel and power relay module.111（
  • Кол-во: 1

6 10649362

  • 10649362 - Left control box panel installation
  • Кол-во: 1

7 10649363

  • 10649363 - Control system display installation
  • Кол-во: 1

8 10649364

  • 10649364 - Left handle installation
  • Кол-во: 1

9 10649365

  • 10649365 - Right handle installation
  • Кол-во: 1

10 10649366

  • 10649366 - Seat linkage device
  • Кол-во: 1

11 10649367

  • 10649367 - Manipulate the release device
  • Кол-во: 1

12 10649368

  • 10649368 - Free-sliding foot pedal installation
  • Кол-во: 1

13 10649369

  • 10649369 - Walking pedal installation
  • Кол-во: 1

14 10479183

  • 10479183 - Foot throttle installation
  • Кол-во: 1

15 10649371

  • 10649371 - Air conditioning power supply installation
  • Кол-во: 1

16 A249900001256

  • A249900001256 - controller
  • Кол-во: 1

17 10534469

  • 10534469 - Three-color lamp installation
  • Кол-во: 1
