Кран колёсный STC250H TC4025BJ5325
/

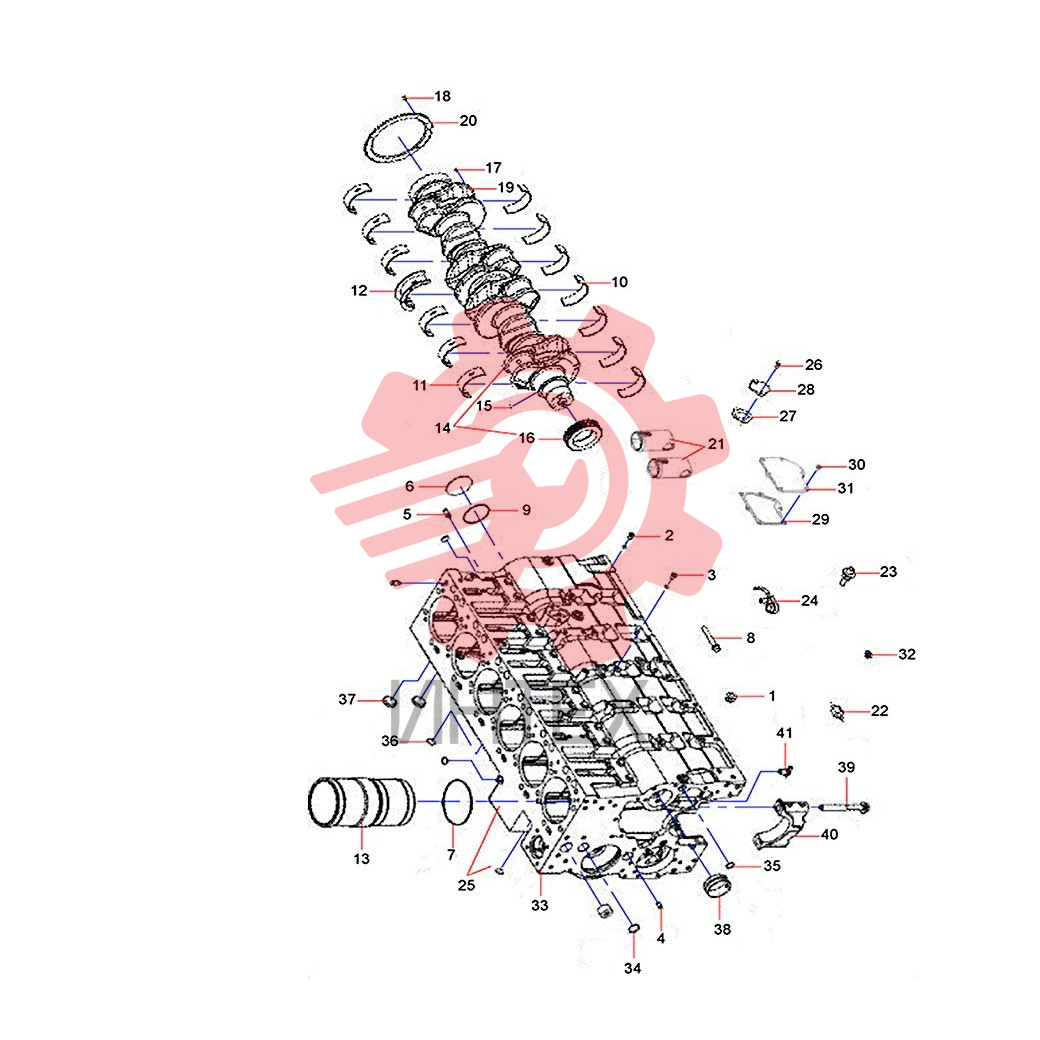

Составляющие блока цилиндров 60248152

Составляющие блока цилиндров 60248152

Составляющие блока цилиндров 60248152

1 60102506

  • 60102506 - Plug
  • Threaded
  • Socket Head Cap
  • Кол-во: 1

2 60248265

  • 60248265 - Plug
  • Threaded
  • Кол-во: 1

3 60102488

  • 60102488 - Plug
  • Screw
  • Кол-во: 6

4 60248127

  • 60248127 - Pin
  • Dowel
  • Кол-во: 2

5 60248128

  • 60248128 - Pin
  • Dowel
  • Кол-во: 4

6 60248348

  • 60248348 - Plug
  • Expansion
  • Кол-во: 1

7 60248204

  • 60248204 - Seal
  • Rectangular
  • Кол-во: 6

8 60248227

  • 60248227 - Screw
  • Hexagon Flange
  • Кол-во: 6

9 60248101

  • 60248101 - O-ring
  • Кол-во: 1

10 60234891

  • 60234891 - Bushing
  • Crankshaft
  • Кол-во: 7

11 60234892

  • 60234892 - Bushing
  • Crankshaft
  • Кол-во: 6

12 60234893

  • 60234893 - Bushing
  • Crankshaft Thrust
  • Кол-во: 1

13 60234889

  • 60234889 - Bushing
  • Air Cylinder
  • Кол-во: 6

14 60248300

  • 60248300 - Crankshaft
  • Engine
  • Кол-во: 1

15 60102341

  • 60102341 - Pin
  • Dowel
  • Кол-во: 1

16 60248302

  • 60248302 - Gear
  • Crankshaft
  • Кол-во: 1

17 60248129

  • 60248129 - Pin
  • Dowel
  • Кол-во: 1

18 60248228

  • 60248228 - Screw
  • Hexagon Flange
  • Кол-во: 4

19 60248301

  • 60248301 - Crankshaft
  • Engine
  • Кол-во: 1

20 60248393

  • 60248393 - Ring
  • Speed Indicator
  • Кол-во: 1

21 60248340

  • 60248340 - Tappet
  • Valve
  • Кол-во: 12

22 60248259

  • 60248259 - Screw
  • Hexagon Flange
  • Кол-во: 1

23 60248229

  • 60248229 - Screw
  • Hexagon Flange
  • Кол-во: 1

24 60248170

  • 60248170 - Nozzle
  • Piston Cooling
  • Кол-во: 6

25 60248295

  • 60248295 - Block
  • Cylinder
  • Кол-во: 1

26 60103927

  • 60103927 - Bolt
  • Hexagon Flange
  • Кол-во: 2

27 60078099

  • 60078099 - Washer
  • Seal
  • Cover Plate
  • Кол-во: 1

28 60102359

  • 60102359 - Plate
  • Cover
  • Кол-во: 1

29 60248305

  • 60248305 - Gasket
  • Breather
  • Кол-во: 1

30 60248230

  • 60248230 - Screw
  • Hexagon Flange
  • Кол-во: 6

31 60248147

  • 60248147 - Plate
  • Cover
  • Кол-во: 1

32 60248121

  • 60248121 - Guide
  • Tappet
  • Кол-во: 12

33 60248296

  • 60248296 - Block
  • Cylinder
  • Кол-во: 1

34 60248349

  • 60248349 - Plug
  • Expansion
  • Кол-во: 3

35 60248350

  • 60248350 - Plug
  • Expansion
  • Кол-во: 4

36 60248359

  • 60248359 - Plug
  • Expansion
  • Кол-во: 3

37 60248351

  • 60248351 - Plug
  • Expansion
  • Кол-во: 3

38 60248342

  • 60248342 - Bushing
  • Camshaft
  • Кол-во: 7

39 60248392

  • 60248392 - Screw
  • Кол-во: 14

40 60248391

  • 60248391 - Cap
  • Main Bearing
  • Кол-во: 7

41 60057025

  • 60057025 - Valve
  • Drain
  • Кол-во: 1
