Кран колёсный STC250S5 12TC10251583
/

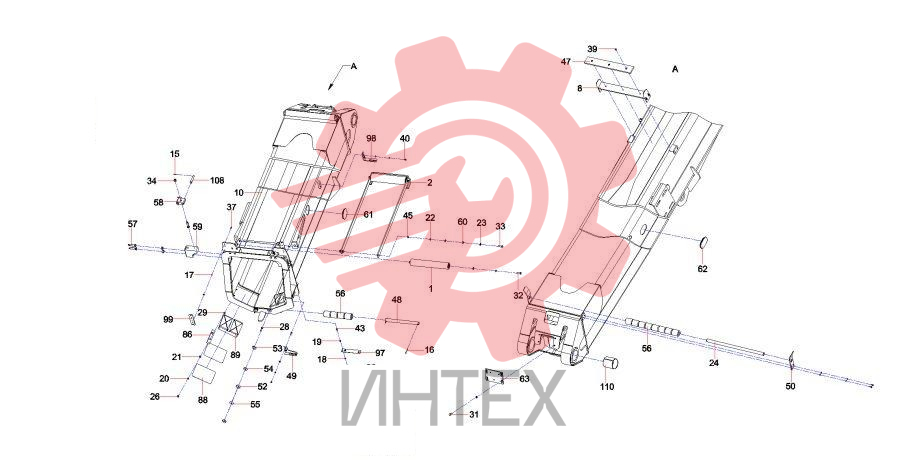

Устройство стрелы (часть 1) STC250S5.1A 12457644

Устройство стрелы (часть 1) STC250S5.1A 12457644

Устройство стрелы (часть 1) STC250S5.1A 12457644

1 12295562

  • 12295562 - Rope supporting pulley
  • Кол-во: 1

2 12277377

  • 12277377 - Cord roller
  • Кол-во: 1

8 10139041

  • 10139041 - Bracket
  • Кол-во: 2

10 12432938

  • 12432938 - One-section boom assemblySTC250S5.1A.1
  • Кол-во: 1

15 A210491000031

  • A210491000031 - Pin
  • Кол-во: 12

16 A210501000039

  • A210501000039 - Pin
  • Кол-во: 2

17 A210401000016

  • A210401000016 - Washer
  • Кол-во: 4

18 A210401000017

  • A210401000017 - Washer
  • Кол-во: 43

19 A210405000007

  • A210405000007 - Washer
  • Кол-во: 43

20 A210401000001

  • A210401000001 - Nut
  • Кол-во: 28

21 A210405000011

  • A210405000011 - Washer
  • Кол-во: 12

22 A210401000002

  • A210401000002 - Washer
  • Кол-во: 12

23 A210405000001

  • A210405000001 - Washer
  • Кол-во: 10

24 12120099

  • 12120099 - ShaftSTC250H_1-18A
  • Кол-во: 1

26 A210307000017

  • A210307000017 - Nut
  • Кол-во: 12

28 A210204000008

  • A210204000008 - Screw
  • Кол-во: 6

29 A210111000029

  • A210111000029 - Bolt
  • Кол-во: 12

31 A210111000037

  • A210111000037 - Bolt
  • Кол-во: 4

32 A210111000039

  • A210111000039 - Bolt
  • Кол-во: 5

33 A210111000028

  • A210111000028 - Bolt
  • Кол-во: 2

34 A210307000040

  • A210307000040 - Nut
  • Кол-во: 18

37 A210111000079

  • A210111000079 - Bolt
  • Кол-во: 4

38 A210307000012

  • A210307000012 - Nut
  • Кол-во: 24

39 A210203000023

  • A210203000023 - Screw
  • Кол-во: 6

40 A210111000088

  • A210111000088 - Bolt
  • Кол-во: 33

43 A210111000090

  • A210111000090 - Bolt
  • Кол-во: 6

45 A210319000006

  • A210319000006 - Nut
  • Кол-во: 2

47 10138981

  • 10138981 - Slide plate
  • Кол-во: 2

48 10139000

  • 10139000 - Shaft
  • Кол-во: 1

49 10460715

  • 10460715 - Bracket
  • lead wire(3)
  • Кол-во: 1

50 11891314

  • 11891314 - Plate
  • Кол-во: 2

52 10138982

  • 10138982 - Cushion block
  • Кол-во: 7

53 10138983

  • 10138983 - Cushion block
  • adjustment
  • Кол-во: 12

54 10138984

  • 10138984 - Cushion block
  • adjustment
  • Кол-во: 12

55 10138985

  • 10138985 - Cushion block
  • adjustment
  • Кол-во: 12

56 10138993

  • 10138993 - Sleeve
  • Кол-во: 13

57 10138431

  • 10138431 - Bolt
  • Кол-во: 18

58 10138433

  • 10138433 - Block
  • support
  • Кол-во: 6

59 10138436

  • 10138436 - Wear pad
  • Кол-во: 2

60 10138481

  • 10138481 - Bushing
  • spacer
  • Кол-во: 2

61 10136199

  • 10136199 - Cover
  • round hole
  • Кол-во: 2

62 10136200

  • 10136200 - Cover
  • annular hole
  • Кол-во: 6

63 11074457

  • 11074457 - Seat
  • balanced valve
  • telescopic
  • Кол-во: 1

86 11063595

  • 11063595 - Retainer
  • Кол-во: 2

88 00001669

  • 00001669 - Plate (2)
  • Кол-во: 4

89 10430979

  • 10430979 - Wear pad
  • Кол-во: 2

97 A820101341354

  • A820101341354 - Mounting bracket
  • work lamp
  • Кол-во: 1

98 10694801

  • 10694801 - Support
  • Кол-во: 1

99 10169998

  • 10169998 - Mounting bracket
  • outline lamp
  • front
  • Кол-во: 2

108 11692540

  • 11692540 - Shaft
  • pin
  • Кол-во: 4

110 11562556

  • 11562556 - Bearing
  • composite
  • Кол-во: 2
