Кран колёсный STC750Y5 TC2075BJ5000
/

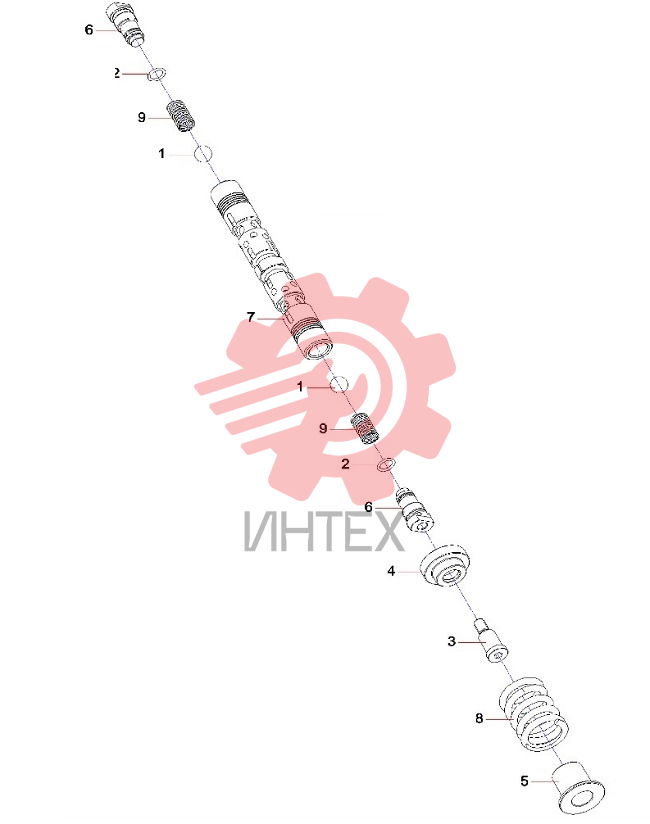

Узел клапана поворотного регулирующего 12891129

Узел клапана поворотного регулирующего 12891129

Узел клапана поворотного регулирующего 12891129

1 60122620

  • 60122620 - Ball
  • Steel
  • Кол-во: 2

2 60246793

  • 60246793 - O-ring
  • Кол-во: 2

3 13434286

  • 13434286 - Plug
  • Кол-во: 1

4 12890296

  • 12890296 - Retainer
  • Spring
  • Кол-во: 1

5 12890313

  • 12890313 - Retainer
  • Spring
  • Кол-во: 1

6 12890286

  • 12890286 - Plug
  • Spool
  • Кол-во: 2

7 12890270

  • 12890270 - Spool
  • Swing Control Valve
  • Кол-во: 1

8 12638674

  • 12638674 - Spring
  • Кол-во: 1

9 12880841

  • 12880841 - Spring
  • Кол-во: 2
