Кран колёсный STC750Y5 TC2075BJ5000
/

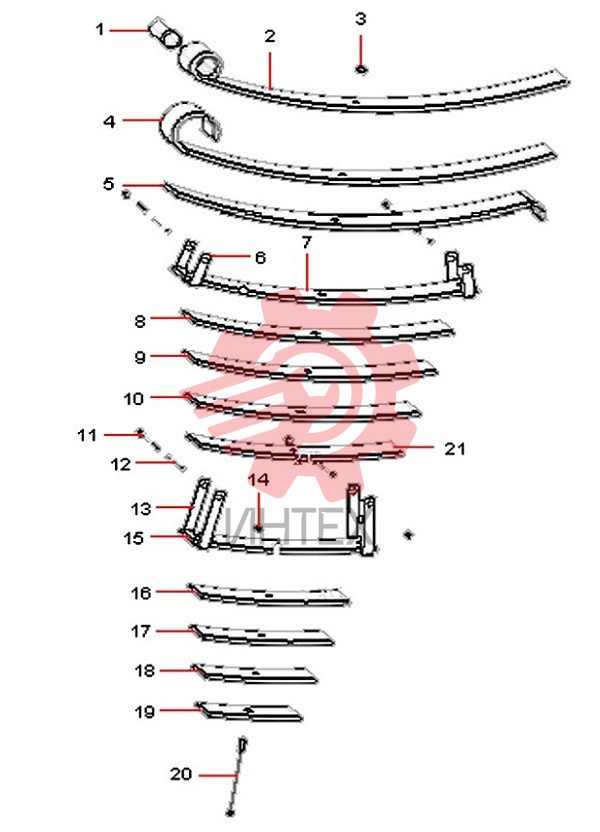

Узел пружинный задний 10663072

Узел пружинный задний 10663072

Узел пружинный задний 10663072

1 60090791

  • 60090791 - Bushing
  • Кол-во: 1

2 60247811

  • 60247811 - main sheet of Steel leaf spring
  • Кол-во: 1

3 60090819

  • 60090819 - Nut
  • Кол-во: 1

4 60247812

  • 60247812 - Spring
  • Steel Plate
  • 2nd Piece
  • Кол-во: 1

5 60090740

  • 60090740 - Spring
  • Steel Plate
  • 3rd Piece
  • Кол-во: 1

7 60090758

  • 60090758 - Spring
  • Steel Plate
  • 4th Piece
  • Кол-во: 1

8 60090764

  • 60090764 - Spring
  • Steel Plate
  • 5th Piece
  • Кол-во: 1

9 60090730

  • 60090730 - Spring
  • Steel Plate
  • 6th Piece
  • Кол-во: 1

10 60090735

  • 60090735 - Spring
  • Steel Plate
  • 7th Piece
  • Кол-во: 1

11 60090804

  • 60090804 - Bolt
  • Clamp
  • Кол-во: 4

12 60090806

  • 60090806 - Sleeve
  • Кол-во: 4

13 60090795

  • 60090795 - Clamp
  • Кол-во: 2

13 60090795

  • 60090795 - Clamp
  • Кол-во: 2

14 60090803

  • 60090803 - Nut
  • Clamp
  • Кол-во: 4

15 60090726

  • 60090726 - Spring
  • Steel Plate
  • 9th Piece
  • Кол-во: 1

16 60090749

  • 60090749 - Spring
  • Steel Plate
  • 10th Piece
  • Кол-во: 1

17 60090755

  • 60090755 - Spring
  • Steel Plate
  • 11th Piece
  • Кол-во: 1

18 60090746

  • 60090746 - Spring
  • Steel Plate
  • 12th Piece
  • Кол-во: 1

19 60090753

  • 60090753 - Spring
  • Steel Plate
  • 13th Piece
  • Кол-во: 1

20 60090821

  • 60090821 - Bolt
  • Кол-во: 1

21 60090716

  • 60090716 - Spring
  • Steel Plate
  • 8th Piece
  • Кол-во: 1
