Ричстакер SRSC1009 6E
/

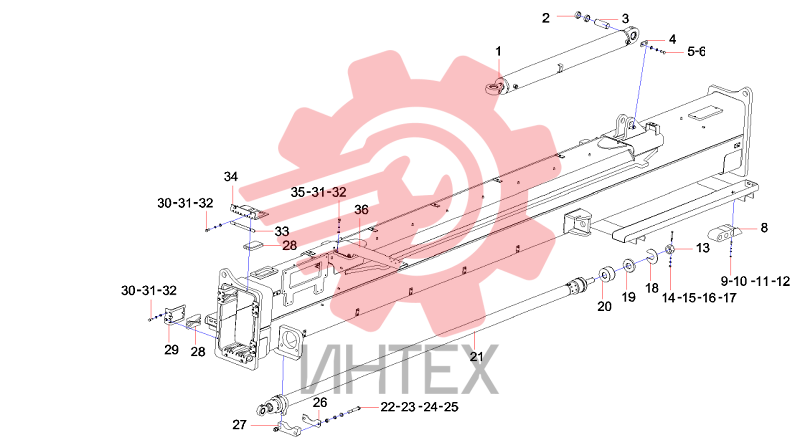

Стрела главная (часть 1)

Стрела главная (часть 1)

Стрела главная (часть 1)

1 10204097

  • 10204097 - Side shift cylinder ZXSDJ90.3
  • Кол-во: 1

2 11484122

  • 11484122 - Retaining ring
  • Кол-во: 2

3 12209589

  • 12209589 - Side shift cylinder pin shaft
  • Кол-во: 1

4 11524363

  • 11524363 - Pin shaft card board
  • Кол-во: 1

5 A210111000038

  • A210111000038 - Bolt M12x30GB5783-00
  • Кол-во: 2

6 A210401000002

  • A210401000002 - washer
  • Кол-во: 2

7 A210405000001

  • A210405000001 - washer
  • Кол-во: 2

8 60262866

  • 60262866 - Telescopic drag chain SR445MI061-075x32 section brevetti
  • Кол-во: 2

9 A210204000131

  • A210204000131 - Screw M6x20GB70.1
  • Кол-во: 8

10 A210401000016

  • A210401000016 - washer
  • Кол-во: 16

11 A210405000006

  • A210405000006 - washer
  • Кол-во: 16

12 A210319000003

  • A210319000003 - Nut M6GB889.1
  • Кол-во: 8

13 A210356000006

  • A210356000006 - Nut M36x3GB9457
  • Кол-во: 2

14 A210110000340

  • A210110000340 - Bolt M8x70GB5782
  • Кол-во: 2

15 A210401000017

  • A210401000017 - washer
  • Кол-во: 2

16 A210405000007

  • A210405000007 - washer
  • Кол-во: 4

17 A210319000004

  • A210319000004 - nut
  • Кол-во: 2

18 13563089

  • 13563089 - gasket
  • Кол-во: 8

19 13563088

  • 13563088 - Pressure plate
  • Кол-во: 2

20 13563084

  • 13563084 - Cushion
  • Кол-во: 4

21 10207101

  • 10207101 - Telescopic cylinder
  • Кол-во: 2

22 A210110000034

  • A210110000034 - Bolt M16x110GB5782
  • Кол-во: 4

23 A210401000004

  • A210401000004 - washer
  • Кол-во: 4

24 A210405000003

  • A210405000003 - washer
  • Кол-во: 4

25 A210319000012

  • A210319000012 - Nut M16GB889.1
  • Кол-во: 4

26 12588758

  • 12588758 - Cushion
  • Кол-во: 2

27 12588756

  • 12588756 - Rubber pad
  • Кол-во: 2

28 12057183

  • 12057183 - Right slider
  • Кол-во: 8

29 13113729

  • 13113729 - Slider board (1)
  • Кол-во: 4

30 A210111000023

  • A210111000023 - bolt
  • Кол-во: 20

31 A210401000001

  • A210401000001 - washer
  • Кол-во: 24

32 A210405000011

  • A210405000011 - washer
  • Кол-во: 24

33 13113724

  • 13113724 - Cushion
  • Кол-во: 2

34 13113730

  • 13113730 - Right slider board (1)
  • Кол-во: 2

35 A210111000011

  • A210111000011 - bolt
  • Кол-во: 4

36 A820101331392

  • A820101331392 - Hydraulic pipe bracket
  • Кол-во: 1
