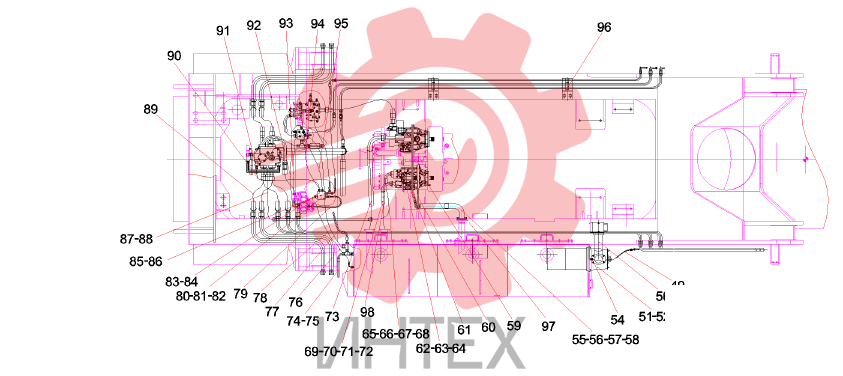

12602652 Схема компоновки каркасного трубопровода (часть 2)

12602652 Схема компоновки каркасного трубопровода (часть 2)

12602652 Схема компоновки каркасного трубопровода (часть 2)

27 B210780000018

  • B210780000018 - Соединение трубное
  • Кол-во: 2

40 B230101000091

  • B230101000091 - Кольцо уплотнительное (О-кольцо) 37.69x3.53AS568-222
  • Кол-во: 1

49 B230103000478

  • B230103000478 - Шланг
  • Кол-во: 1

50 A810399000719

  • A810399000719 - Труба стальная возврата масла
  • Кол-во: 1

51 A222100000367

  • A222100000367 - Фильтр сливной масляный rfb-1000cy
  • Кол-во: 1

52 A210204000148

  • A210204000148 - Винт M8x40GB70.1
  • Кол-во: 6

53 A210401000017

  • A210401000017 - Шайба 8GB93
  • Кол-во: 8

54 B210780000698

  • B210780000698 - Соединение трубное GE10LM18x1.5EDOMDCF
  • Кол-во: 1

55 A810399000566

  • A810399000566 - Труба стальная
  • Кол-во: 1

56 B230101000244

  • B230101000244 - Кольцо уплотнительное (О-кольцо)
  • Кол-во: 2

57 A210204000354

  • A210204000354 - Винт
  • Кол-во: 20

59 A230200000489

  • A230200000489 - Оболочка пластиковая
  • Кол-во: 70

60 B230103000814

  • B230103000814 - Шланг
  • Кол-во: 1

61 B230103000124

  • B230103000124 - Шланг Q/SY1102
  • Кол-во: 1

62 B220301000262

  • B220301000262 - Насос плунжерный P2105R00C1C23LA20N00A1B1P
  • Кол-во: 1

63 A810312990155

  • A810312990155 - Фланец входной масляный
  • Кол-во: 1

64 A819700001385

  • A819700001385 - Корпус седла обратного клапана
  • Кол-во: 1

65 60156201

  • 60156201 - Шланг 4SH25 DKOS SFS90(32)-600Q/SY1102 Aer
  • Кол-во: 1

67 B210780000006

  • B210780000006 - Фланец Folio
  • Кол-во: 2

68 A210204000227

  • A210204000227 - Винт
  • Кол-во: 6

69 B230103008419

  • B230103008419 - Шланг V270Q/SY1102
  • Кол-во: 1

70 B230101000270

  • B230101000270 - Кольцо уплотнительное (О-кольцо) 56.7x3.53AS568-228 N70
  • Кол-во: 4

71 B210780000741

  • B210780000741 - Фланец Folio FHS38CFX
  • Кол-во: 8

72 A210204000343

  • A210204000343 - Винт
  • Кол-во: 16

73 B230103003248

  • B230103003248 - Шланг 1SN50 SFL SFL90-1250(ST)〇/SY1102
  • Кол-во: 1

74 B230103005259

  • B230103005259 - Шланг
  • Кол-во: 1

75 B210780000018

  • B210780000018 - Соединение трубное
  • Кол-во: 3

76 B230103000583

  • B230103000583 - Шланг
  • Кол-во: 1

77 B230103005410

  • B230103005410 - Шланг Q/SY1102
  • Кол-во: 1

78 B230103000301

  • B230103000301 - Шланг Q/SY1102
  • Кол-во: 1

79 21017518

  • 21017518 - Шланг
  • Кол-во: 1

80 A810399000723

  • A810399000723 - Корпус многосекционный утечек масла
  • Кол-во: 1

81 A210204000153

  • A210204000153 - Винт M8x45GB70.1
  • Кол-во: 2

82 A210405000007

  • A210405000007 - Шайба 8GB97.1
  • Кол-во: 2

83 B210780000016

  • B210780000016 - Соединение трубное
  • Кол-во: 1

84 B210780000024

  • B210780000024 - Соединение трубное
  • Кол-во: 1

85 B210780001246

  • B210780001246 - Соединение трубное
  • Кол-во: 1

86 B210780000017

  • B210780000017 - Соединение трубное
  • Кол-во: 1

87 B230103003558

  • B230103003558 - Шланг 40Q/SY1102
  • Кол-во: 1

88 B230101000091

  • B230101000091 - Кольцо уплотнительное (О-кольцо) 37.69x3.53AS568-222
  • Кол-во: 2

89 B230103008421

  • B230103008421 - Шланг Q/SY1102
  • Кол-во: 2

90 21020624

  • 21020624 - Шланг/SY1102
  • Кол-во: 1

91 B210780000636

  • B210780000636 - Соединение трубное
  • Кол-во: 4

92 B230103008200

  • B230103008200 - Шланг ST) Q/SY1102
  • Кол-во: 1

93 B230103000654

  • B230103000654 - Шланг 2SN8-DKOL-DKOL90-1500Q/SY1102
  • Кол-во: 1

94 B230103000602

  • B230103000602 - Шланг
  • Кол-во: 1

95 B230103001216

  • B230103001216 - Шланг 1SN8-DKOL-DKOL90-850Q/SY1102
  • Кол-во: 1

96 A210405000003

  • A210405000003 - Шайба 16GB97.1
  • Кол-во: 8

97 A210401000001

  • A210401000001 - Шайба 10GB93
  • Кол-во: 4

98 B230103008475

  • B230103008475 - Шланг Q/SY1102
  • Кол-во: 1
