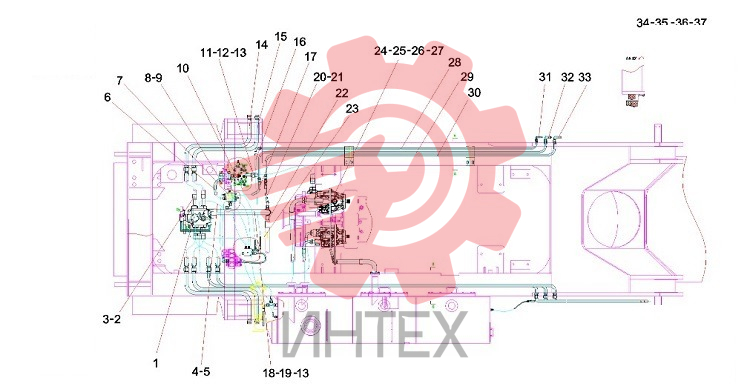

Схема компоновки трубопровода (часть1) 14155645

Схема компоновки трубопровода (часть1) 14155645

Схема компоновки трубопровода (часть1) 14155645

1 13877165

  • 13877165 - Multi-way valve part installation
  • Кол-во: 1

2 21029612

  • 21029612 - Hose SY1102
  • Кол-во: 2

3 B230101000215

  • B230101000215 - Square circle
  • Кол-во: 10

4 21030917

  • 21030917 - Hose 20Q/SY1102
  • Кол-во: 1

5 B230101000091

  • B230101000091 - Square ring 37.69x3.53AS568-222
  • Кол-во: 5

6 B230103001770

  • B230103001770 - Hose Q/SY1102
  • Кол-во: 1

7 A819700001390

  • A819700001390 - Spreader multi-body
  • Кол-во: 1

8 60156200

  • 60156200 - Hose 4SH25-DK0S-DK0S90-600Q/SY1102
  • Кол-во: 1

9 B210780001241

  • B210780001241 - Right angle combination joint
  • Кол-во: 6

10 12728265

  • 12728265 - Hose
  • Кол-во: 1

11 B230103008169

  • B230103008169 - Hose Q/SY1102
  • Кол-во: 1

12 B210780000006

  • B210780000006 - Folio flange FHS65/12CFX
  • Кол-во: 6

13 A210204000462

  • A210204000462 - Screw M12
  • Кол-во: 16

14 A810312019037

  • A810312019037 - Steel pipe 1
  • Кол-во: 2

15 A810312990138

  • A810312990138 - Steel pipe II
  • Кол-во: 2

16 B230103006773

  • B230103006773 - Hose 2SN10-DK0L-DK0L90-1400Q/SY1102
  • Кол-во: 1

17 B230103000960

  • B230103000960 - Hose
  • Кол-во: 1

18 A810399000718

  • A810399000718 - Main valve return pipe
  • Кол-во: 1

19 B230101000348

  • B230101000348 - 0-shaped circle
  • Кол-во: 2

20 B230103000166

  • B230103000166 - Hose
  • Кол-во: 1

21 21051021

  • 21051021 - Three-way combination L-shaped joint
  • Кол-во: 1

22 A831A13120000

  • A831A13120000 - Hose Q/SY1102
  • Кол-во: 1

23 13821021

  • 13821021 - Proportional valve set SRSC4531GC.2.2.12
  • Кол-во: 1

24 B220301000240

  • B220301000240 - Double piston pump set P2105R+PGP511A0210
  • Кол-во: 1

25 B210780001749

  • B210780001749 - Pressure measuring joint
  • Кол-во: 2

26 A229900005971

  • A229900005971 - Bolt 10.9 grade galvanized
  • Кол-во: 8

27 24001381

  • 24001381 - End straight-through connector GEOLM27-LM30
  • Кол-во: 2

28 A810399000720

  • A810399000720 - Steel pipe
  • Кол-во: 1

29 A810399000557

  • A810399000557 - Steel pipe III
  • Кол-во: 1

30 A810399000721

  • A810399000721 - Steel pipe
  • Кол-во: 1

31 A810399000558

  • A810399000558 - Steel pipe IV
  • Кол-во: 1

32 A810399000559

  • A810399000559 - Steel pipe V
  • Кол-во: 1

33 A810399000560

  • A810399000560 - Steel pipe VI
  • Кол-во: 1

34 10410182

  • 10410182 - Spreader steel pipe bracket
  • Кол-во: 2

35 A210111000366

  • A210111000366 - Bolt M16x25GB5783 Grade 10.9
  • Кол-во: 12

36 A210401000004

  • A210401000004 - washer
  • Кол-во: 12

37 A210405000003

  • A210405000003 - washer
  • Кол-во: 16
