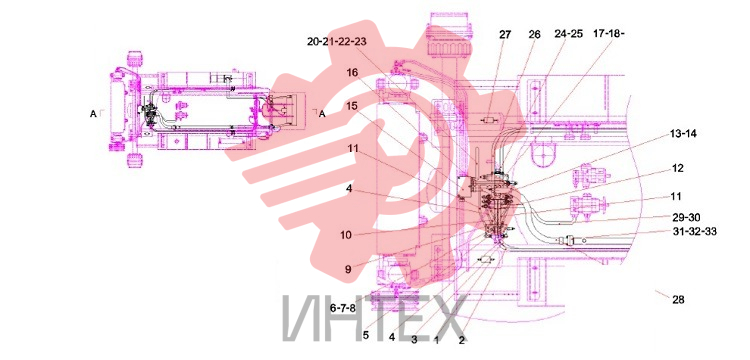

11742236 Система функционирования (часть1)

11742236 Система функционирования (часть1)

11742236 Система функционирования (часть1)

1 A810201069481

  • A810201069481 - Чертеж
  • сборка
  • левый поворотный цилиндр
  • Кол-во: 1

2 B230103004093

  • B230103004093 - Шланг резиновый
  • Кол-во: 1

3 B230103004312

  • B230103004312 - Шланг резиновый
  • Кол-во: 1

4 B230103005853

  • B230103005853 - Шланг резиновый
  • Кол-во: 2

5 B230103000468

  • B230103000468 - Шланг резиновый
  • Кол-во: 1

6 11155992

  • 11155992 - Группа клапана пилотного управления
  • Кол-во: 1

7 A210111000293

  • A210111000293 - Болт
  • Кол-во: 4

8 A210401000017

  • A210401000017 - Шайба
  • Кол-во: 10

9 B230103006711

  • B230103006711 - Шланг резиновый
  • Кол-во: 1

10 60012948

  • 60012948 - Шланг резиновый
  • Кол-во: 1

11 B230103002592

  • B230103002592 - Шланг резиновый
  • Кол-во: 2

12 B230103002584

  • B230103002584 - Шланг резиновый
  • Кол-во: 1

13 10049261

  • 10049261 - Группа многоходового клапана
  • Кол-во: 1

14 A210204000181

  • A210204000181 - Винт
  • Кол-во: 4

15 A810201069482

  • A810201069482 - Чертеж частичной установки
  • переходной блок
  • Кол-во: 1

16 B230103000363

  • B230103000363 - Шланг резиновый
  • Кол-во: 1

17 10144638

  • 10144638 - Уплотнение фланца
  • Кол-во: 1

18 A210434000024

  • A210434000024 - Шайба
  • Кол-во: 2

19 10144460

  • 10144460 - Болт подвесной
  • Кол-во: 1

20 60016936

  • 60016936 - Шланг резиновый
  • Кол-во: 1

21 B230103002725

  • B230103002725 - Шланг резиновый
  • Кол-во: 1

22 B210780000028

  • B210780000028 - Соединитель трубки
  • Кол-во: 4

23 B210780000071

  • B210780000071 - Соединитель трубки
  • Кол-во: 1

24 B230103001570

  • B230103001570 - Шланг резиновый
  • Кол-во: 1

25 B210780001007

  • B210780001007 - Соединитель трубки
  • Кол-во: 2

26 B230103002411

  • B230103002411 - Шланг резиновый
  • Кол-во: 1

27 A810201069483

  • A810201069483 - Чертеж
  • компонент
  • правый поворотный цилиндр
  • Кол-во: 1

28 B230103001473

  • B230103001473 - Шланг резиновый
  • Кол-во: 1

29 B230103008010

  • B230103008010 - Шланг резиновый
  • Кол-во: 1

30 B210780000029

  • B210780000029 - Соединитель трубки
  • Кол-во: 2

31 B210780000890

  • B210780000890 - Фланец с пазом
  • Кол-во: 4

32 A210204000206

  • A210204000206 - Винт
  • Кол-во: 12

33 10120797

  • 10120797 - Трубка стальная
  • Кол-во: 1
