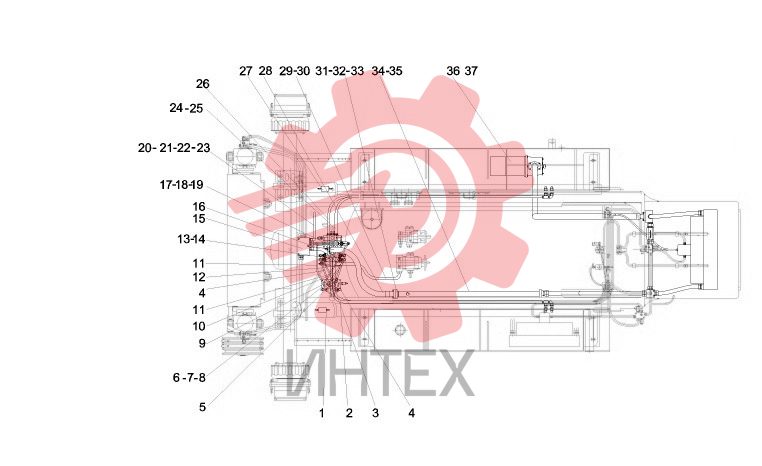

Система рабочая 11742236 (часть 1)

Система рабочая 11742236 (часть 1)

Система рабочая 11742236 (часть 1)

1 A810201069481

  • A810201069481 - Assembly diagram of left swing cylinder
  • Кол-во: 1

2 B230103004093

  • B230103004093 - Hose Q/SY1102
  • Кол-во: 1

3 B230103004312

  • B230103004312 - Hose Q/SY1102
  • Кол-во: 1

4 B230103005853

  • B230103005853 - Hose
  • Кол-во: 2

5 B230103000468

  • B230103000468 - Hose
  • Кол-во: 1

6 13326740

  • 13326740 - Pilot valve set
  • Кол-во: 1

7 A210111000293

  • A210111000293 - bolt
  • Кол-во: 4

8 A210401000017

  • A210401000017 - washer
  • Кол-во: 10

9 B230103006711

  • B230103006711 - Hose
  • Кол-во: 1

10 60012948

  • 60012948 - Hose 2SN08-DKOL-DKOL45-800Q/SY1102
  • Кол-во: 1

11 B230103002592

  • B230103002592 - Hose
  • Кол-во: 2

12 B230103002584

  • B230103002584 - Hose 2SN08-DKOL-DKOL45-450Q/SY1102
  • Кол-во: 1

13 10049261

  • 10049261 - Multi-way valve group Multi-way valve group
  • Кол-во: 1

14 A210204000181

  • A210204000181 - screw
  • Кол-во: 4

15 A810201069482

  • A810201069482 - Transition block partial installation diagram
  • Кол-во: 1

16 B230103000363

  • B230103000363 - Hose Q/SY1102
  • Кол-во: 1

17 10144638

  • 10144638 - Flange joint
  • Кол-во: 1

18 A210434000024

  • A210434000024 - Washer 60JB982
  • Кол-во: 2

19 10144460

  • 10144460 - Hinge bolt
  • Кол-во: 1

20 60016936

  • 60016936 - Hose
  • Кол-во: 1

21 B230103002725

  • B230103002725 - Hose
  • Кол-во: 1

22 B210780000028

  • B210780000028 - Right angle combination joint
  • Кол-во: 2

23 B210780000071

  • B210780000071 - Butt-type reducing joint
  • Кол-во: 1

24 B230103001570

  • B230103001570 - Hose Q/SY1102
  • Кол-во: 1

25 B210780001007

  • B210780001007 - Three-way combination L-shaped joint
  • Кол-во: 2

26 B230103002411

  • B230103002411 - Hose
  • Кол-во: 1

27 A810201069483

  • A810201069483 - Right swing cylinder assembly diagram
  • Кол-во: 1

28 B230103001473

  • B230103001473 - Hose Q/SY1102
  • Кол-во: 1

29 B230103008010

  • B230103008010 - Hose
  • Кол-во: 1

30 B210780000029

  • B210780000029 - Right angle combination joint
  • Кол-во: 2

31 B210780000890

  • B210780000890 - Folio flange FHS38/12CFX
  • Кол-во: 4

32 A210204000206

  • A210204000206 - Screw M12x35GB70.1 10.9 grade
  • Кол-во: 12

33 10120797

  • 10120797 - Steel pipe X
  • Кол-во: 1

34 B230103002482

  • B230103002482 - Hose
  • Кол-во: 1

35 B210780000055

  • B210780000055 - End straight connector
  • Кол-во: 2

36 60193267

  • 60193267 - Oil return filter assembly
  • Кол-во: 1

37 A210204000347

  • A210204000347 - Screw M8x35GB70.1 10.9 grade
  • Кол-во: 6
