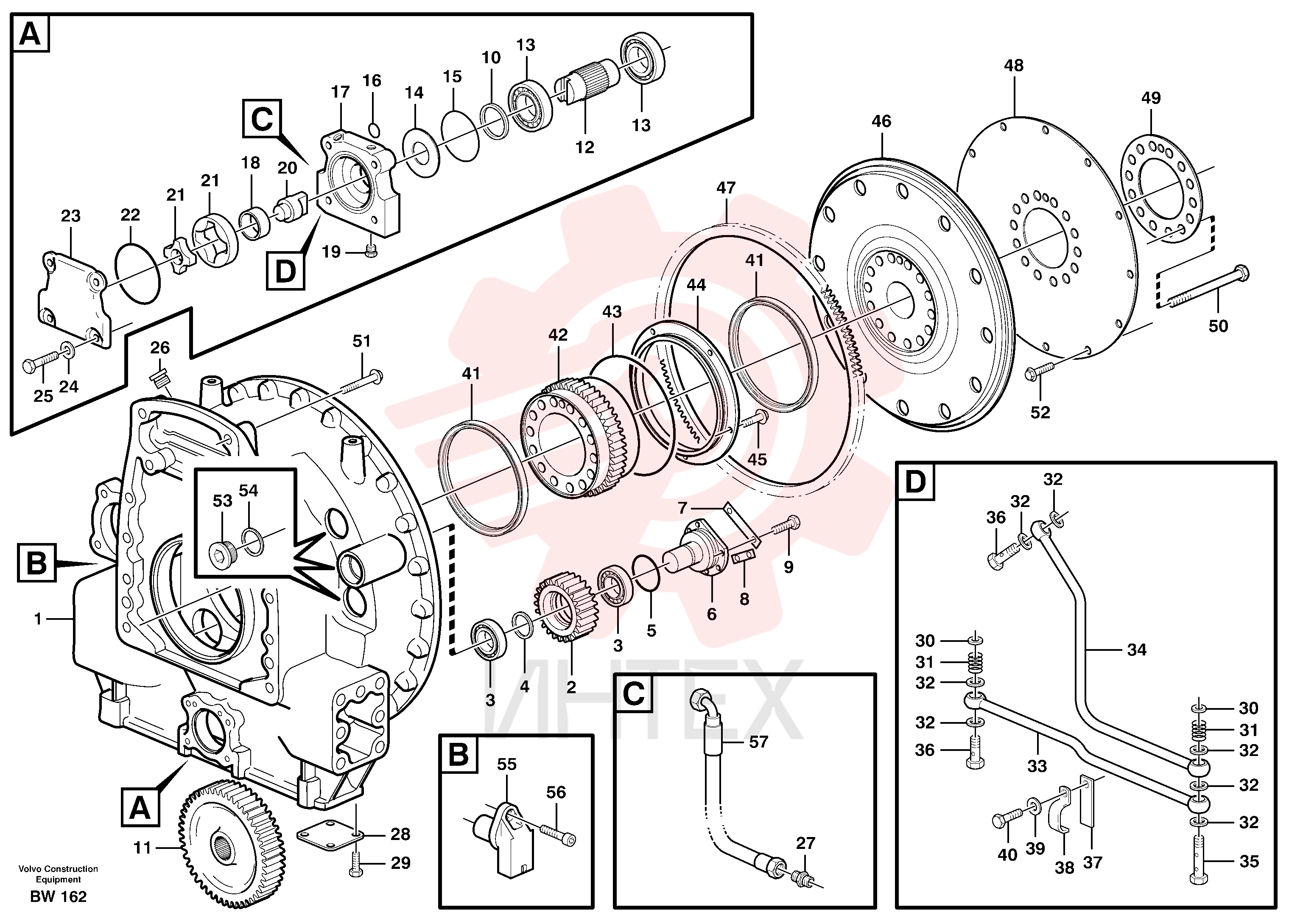

VOE 11031404 Коробка передач (КПП, трансмиссия)

VOE 11031404 Коробка передач (КПП, трансмиссия)

— VOE 11031404

  • VOE 11031404 - Коробка передач (КПП
  • трансмиссия)
  • Серийный № до 10368

— VOE 11129132

  • VOE 11129132 - Коробка передач (КПП
  • трансмиссия)
  • Серийный № 10369 и далее

— VOE 955581

  • VOE 955581 - Винт с шестигранной головкой
  • M16x64

— VOE 955581

  • VOE 955581 - Винт с шестигранной головкой
  • M16x64

— VOE 959820

  • VOE 959820 - Винт с шестигранной головкой
  • M16x140

— VOE 959820

  • VOE 959820 - Винт с шестигранной головкой
  • M16x140

— VOE 959824

  • VOE 959824 - Винт с шестигранной головкой
  • M16x190

— VOE 959824

  • VOE 959824 - Винт с шестигранной головкой
  • M16x190

— VOE 941911

  • VOE 941911 - Шайба пружинная

— VOE 941911

  • VOE 941911 - Шайба пружинная

— VOE 1543563

  • VOE 1543563 - Шайба

— VOE 1543563

  • VOE 1543563 - Шайба

— VOE 974673

  • VOE 974673 - Кольцо уплотнительное (О-кольцо)

— VOE 974673

  • VOE 974673 - Кольцо уплотнительное (О-кольцо)

— VOE 4771367

  • VOE 4771367 - Кольцо распорное
  • Толщина = 6.25 альтернатива

— VOE 4771367

  • VOE 4771367 - Кольцо распорное
  • Толщина = 6.25 альтернатива

— VOE 4771368

  • VOE 4771368 - Кольцо распорное
  • Толщина = 6.30 альтернатива

— VOE 4771368

  • VOE 4771368 - Кольцо распорное
  • Толщина = 6.30 альтернатива

— VOE 4771369

  • VOE 4771369 - Кольцо распорное
  • Толщина = 6.35 альтернатива

— VOE 4771369

  • VOE 4771369 - Кольцо распорное
  • Толщина = 6.35 альтернатива

— VOE 4771370

  • VOE 4771370 - Кольцо распорное
  • Толщина = 6.40 альтернатива

— VOE 4771370

  • VOE 4771370 - Кольцо распорное
  • Толщина = 6.40 альтернатива

— VOE 4771371

  • VOE 4771371 - Кольцо распорное
  • Толщина = 6.45 альтернатива

— VOE 4771371

  • VOE 4771371 - Кольцо распорное
  • Толщина = 6.45 альтернатива

— VOE 4771372

  • VOE 4771372 - Кольцо распорное
  • Толщина = 6.50 альтернатива

— VOE 4771372

  • VOE 4771372 - Кольцо распорное
  • Толщина = 6.50 альтернатива

— VOE 4771373

  • VOE 4771373 - Кольцо распорное
  • Толщина = 6.55 альтернатива

— VOE 4771373

  • VOE 4771373 - Кольцо распорное
  • Толщина = 6.55 альтернатива

— VOE 4771374

  • VOE 4771374 - Кольцо распорное
  • Толщина = 6.60 альтернатива

— VOE 4771374

  • VOE 4771374 - Кольцо распорное
  • Толщина = 6.60 альтернатива

— VOE 4771376

  • VOE 4771376 - Кольцо распорное
  • Толщина = 6.70 альтернатива

— VOE 4771376

  • VOE 4771376 - Кольцо распорное
  • Толщина = 6.70 альтернатива

— VOE 4771377

  • VOE 4771377 - Кольцо распорное
  • Толщина = 6.75 альтернатива

— VOE 4771377

  • VOE 4771377 - Кольцо распорное
  • Толщина = 6.75 альтернатива

— VOE 4771378

  • VOE 4771378 - Кольцо распорное
  • Толщина = 6.80 альтернатива

— VOE 4771378

  • VOE 4771378 - Кольцо распорное
  • Толщина = 6.80 альтернатива

— VOE 4771379

  • VOE 4771379 - Кольцо распорное
  • Толщина = 6.85 альтернатива

— VOE 4771379

  • VOE 4771379 - Кольцо распорное
  • Толщина = 6.85 альтернатива

— VOE 4771380

  • VOE 4771380 - Кольцо распорное
  • Толщина = 6.90 альтернатива

— VOE 4771380

  • VOE 4771380 - Кольцо распорное
  • Толщина = 6.90 альтернатива

— VOE 4771381

  • VOE 4771381 - Кольцо распорное
  • Толщина = 6.95 альтернатива

— VOE 4771381

  • VOE 4771381 - Кольцо распорное
  • Толщина = 6.95 альтернатива

— VOE 4771382

  • VOE 4771382 - Кольцо распорное
  • Толщина = 7.00 альтернатива

— VOE 4771382

  • VOE 4771382 - Кольцо распорное
  • Толщина = 7.00 альтернатива

— VOE 11127403

  • VOE 11127403 - Прокладка

— VOE 11127403

  • VOE 11127403 - Прокладка

— VOE 11127404

  • VOE 11127404 - Прокладка

— VOE 11127404

  • VOE 11127404 - Прокладка

— VOE 11030656

  • VOE 11030656 - Картер (корпус)

— VOE 4771375

  • VOE 4771375 - Кольцо распорное
  • Толщина = 6.65 альтернатива

— VOE 4771375

  • VOE 4771375 - Кольцо распорное
  • Толщина = 6.65 альтернатива

— VOE 4770426

  • VOE 4770426 - Трубка

— VOE 4770426

  • VOE 4770426 - Трубка

— VOE 467773

  • VOE 467773 - Шайба

— VOE 467773

  • VOE 467773 - Шайба

1 VOE 11031389

  • VOE 11031389 - Корпус трансмиссии

2 VOE 11030364

  • VOE 11030364 - Шестерня

2 VOE 11030364

  • VOE 11030364 - Шестерня

3 VOE 183839

  • VOE 183839 - Подшипник

3 VOE 183839

  • VOE 183839 - Подшипник

4 VOE 4771366

  • VOE 4771366 - Кольцо распорное
  • Толщина = 6.20 альтернатива

4 VOE 4771366

  • VOE 4771366 - Кольцо распорное
  • Толщина = 6.20 альтернатива

5 VOE 925092

  • VOE 925092 - Кольцо уплотнительное (О-кольцо)

5 VOE 925092

  • VOE 925092 - Кольцо уплотнительное (О-кольцо)

6 VOE 4770621

  • VOE 4770621 - Вал

6 VOE 4770621

  • VOE 4770621 - Вал

7 VOE 941878

  • VOE 941878 - Шайба стопорная с лапкой

7 VOE 941878

  • VOE 941878 - Шайба стопорная с лапкой

8 VOE 7015025

  • VOE 7015025 - Шайба стопорная с лапкой

8 VOE 7015025

  • VOE 7015025 - Шайба стопорная с лапкой

9 VOE 13955294

  • VOE 13955294 - Болт

9 VOE 13955294

  • VOE 13955294 - Болт

10 VOE 4770611

  • VOE 4770611 - Кольцо распорное

10 VOE 4770611

  • VOE 4770611 - Кольцо распорное

11 VOE 11030462

  • VOE 11030462 - Шестерня

12 VOE 11030428

  • VOE 11030428 - Вал

12 VOE 11030428

  • VOE 11030428 - Вал

13 VOE 183839

  • VOE 183839 - Подшипник

13 VOE 183839

  • VOE 183839 - Подшипник

14 VOE 11127402

  • VOE 11127402 - Прокладка

14 VOE 11127402

  • VOE 11127402 - Прокладка

15 VOE 11445263

  • VOE 11445263 - Кольцо уплотнительное (О-кольцо)

15 VOE 11445263

  • VOE 11445263 - Кольцо уплотнительное (О-кольцо)

16 VOE 944364

  • VOE 944364 - Кольцо уплотнительное (О-кольцо)

16 VOE 944364

  • VOE 944364 - Кольцо уплотнительное (О-кольцо)

17 VOE 11030666

  • VOE 11030666 - Корпус масляного насоса

18 VOE 916913

  • VOE 916913 - Втулка

18 VOE 916913

  • VOE 916913 - Втулка

19 VOE 180759

  • VOE 180759 - Пробка (заглушка)

19 VOE 180759

  • VOE 180759 - Пробка (Plugg)

20 VOE 4778383

  • VOE 4778383 - Вал

20 VOE 4778383

  • VOE 4778383 - Вал

21 VOE 4778347

  • VOE 4778347 - Комплект ротора

21 VOE 4778347

  • VOE 4778347 - Комплект ротора

22 VOE 967344

  • VOE 967344 - Кольцо уплотнительное (О-кольцо)

22 VOE 967344

  • VOE 967344 - Кольцо уплотнительное (О-кольцо)

23 VOE 4770429

  • VOE 4770429 - Крышка

23 VOE 4770429

  • VOE 4770429 - Крышка

24 VOE 13941907

  • VOE 13941907 - Шайба пружинная

24 VOE 13941907

  • VOE 13941907 - Шайба

25 VOE 955299

  • VOE 955299 - Винт с шестигранной головкой

25 VOE 955299

  • VOE 955299 - Винт с шестигранной головкой

26 VOE 11062300

  • VOE 11062300 - Пробка (заглушка)

26 VOE 11062300

  • VOE 11062300 - Пробка (заглушка)

27 VOE 13933887

  • VOE 13933887 - Ниппель

27 VOE 13933887

  • VOE 13933887 - Ниппель

28 VOE 4771200

  • VOE 4771200 - Крышка

28 VOE 4771200

  • VOE 4771200 - Крышка

29 VOE 13946544

  • VOE 13946544 - Болт

29 VOE 13946544

  • VOE 13946544 - Винт с фланцем

30 VOE 11031684

  • VOE 11031684 - Шайба Rstr

30 VOE 11031684

  • VOE 11031684 - Шайба Rstr

31 VOE 703751

  • VOE 703751 - Пружина

31 VOE 703751

  • VOE 703751 - Пружина

32 VOE 947620

  • VOE 947620 - Прокладка

32 VOE 947620

  • VOE 947620 - Прокладка

33 VOE 11031712

  • VOE 11031712 - Трубка

33 VOE 11031712

  • VOE 11031712 - Трубка

34 VOE 11031714

  • VOE 11031714 - Трубка

35 VOE 7074034

  • VOE 7074034 - Винт полый

35 VOE 7074034

  • VOE 7074034 - Винт полый

36 VOE 7074033

  • VOE 7074033 - Винт полый

36 VOE 7074033

  • VOE 7074033 - Винт полый

37 VOE 11031721

  • VOE 11031721 - Пластина

38 VOE 11031722

  • VOE 11031722 - Зажим

38 VOE 11031722

  • VOE 11031722 - Зажим

39 VOE 955948

  • VOE 955948 - Шайба зубчатая

39 VOE 955948

  • VOE 955948 - Шайба зубчатая

40 VOE 955270

  • VOE 955270 - Винт с шестигранной головкой

40 VOE 955270

  • VOE 955270 - Винт с шестигранной головкой

41 VOE 20441697

  • VOE 20441697 - Уплотнение коленчатого вала

42 VOE 11162799

  • VOE 11162799 - Шестерня

43 VOE 13943943

  • VOE 13943943 - Кольцо уплотнительное (О-кольцо)

43 VOE 13943943

  • VOE 13943943 - Кольцо уплотнительное (О-кольцо)

44 VOE 11060868

  • VOE 11060868 - Крышка

45 VOE 13946934

  • VOE 13946934 - Болт

45 VOE 13946934

  • VOE 13946934 - Болт

46 VOE 3169566

  • VOE 3169566 - Маховик

47 VOE 420794

  • VOE 420794 - Шестерня коронная (кольцевая
  • планетарная)

47 VOE 420794

  • VOE 420794 - Шестерня коронная (кольцевая
  • планетарная)

48 VOE 1069044

  • VOE 1069044 - Пластина привода

49 VOE 11031698

  • VOE 11031698 - Пластина нажимная

50 VOE 968804

  • VOE 968804 - Винт с шестигранной головкой

51 VOE 955580

  • VOE 955580 - Винт с шестигранной головкой
  • M16x57

51 VOE 955580

  • VOE 955580 - Винт с шестигранной головкой
  • M16x57

52 VOE 946502

  • VOE 946502 - Винт с фланцем

52 VOE 946502

  • VOE 946502 - Винт с фланцем

53 VOE 467367

  • VOE 467367 - Пробка (заглушка)

53 VOE 467367

  • VOE 467367 - Пробка (заглушка)

54 VOE 1556907

  • VOE 1556907 - Прокладка

54 VOE 1556907

  • VOE 1556907 - Прокладка

55 VOE 20374282

  • VOE 20374282 - Датчик

56 VOE 942247

  • VOE 942247 - Винт с внутренним шестигранником

57 VOE 11120304

  • VOE 11120304 - Шланг
