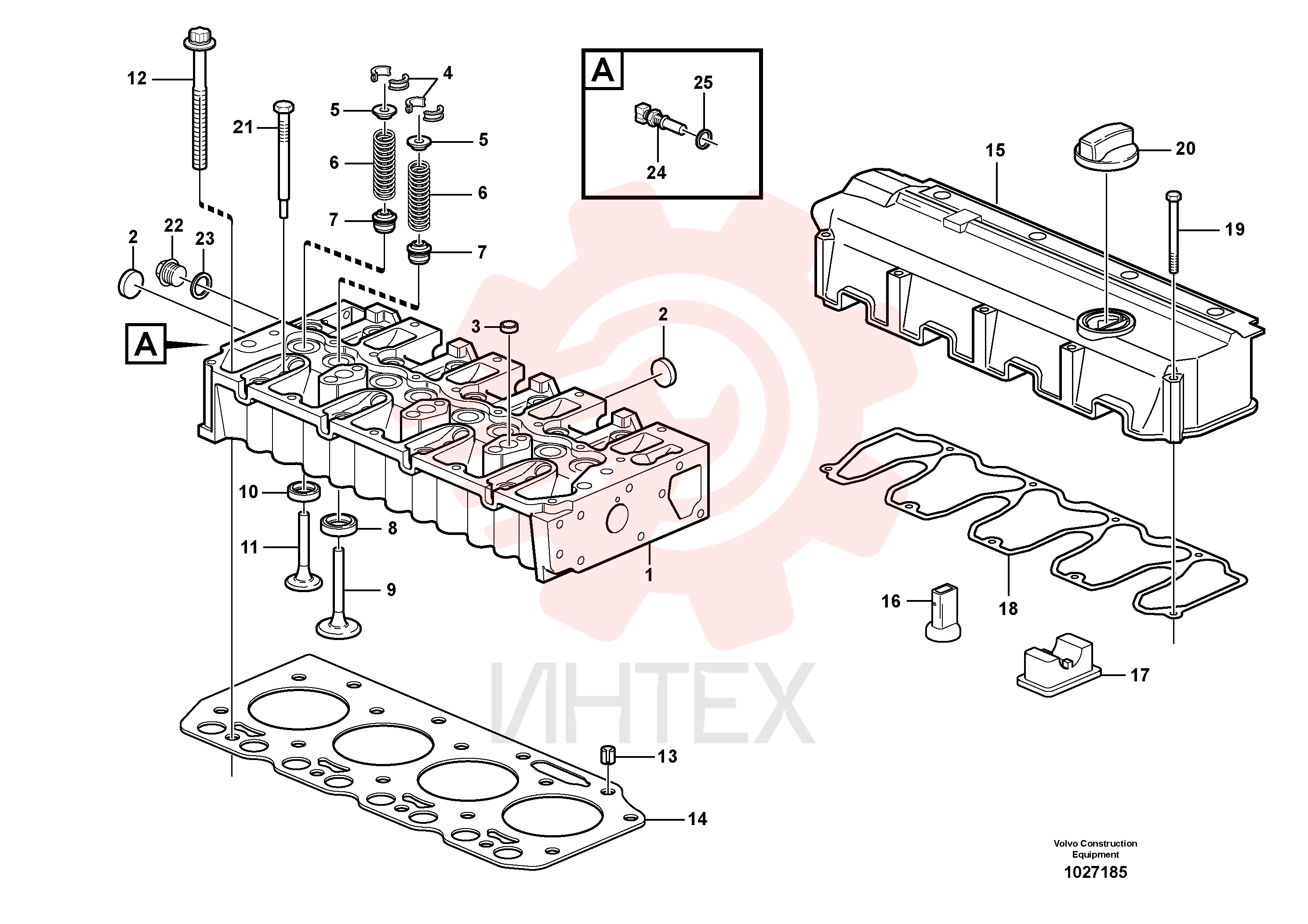

VOE 20590598 Головка блока цилиндров (часть 1)

VOE 20590598 Головка блока цилиндров (часть 1)

1 VOE 20590598

  • VOE 20590598 - Головка блока цилиндров

2 VOE 20412745

  • VOE 20412745 - Заглушка блока цилиндров

2 VOE 20412745

  • VOE 20412745 - Заглушка блока цилиндров

3 VOE 20412733

  • VOE 20412733 - Заглушка блока цилиндров

3 VOE 20412733

  • VOE 20412733 - Заглушка блока цилиндров

4 VOE 20459857

  • VOE 20459857 - Конус клапана

5 VOE 20840747

  • VOE 20840747 - Пружина тарельчатая

6 VOE 20459851

  • VOE 20459851 - Пружина клапана

6 VOE 20459851

  • VOE 20459851 - Пружина клапана

7 VOE 20459855

  • VOE 20459855 - Уплотнение клапана

7 VOE 20459855

  • VOE 20459855 - Уплотнение клапана

8 VOE 20459852

  • VOE 20459852 - Седло клапана

8 VOE 20459852

  • VOE 20459852 - Седло клапана

9 VOE 21026535

  • VOE 21026535 - Клапан впускной

10 VOE 20459854

  • VOE 20459854 - Седло клапана

10 VOE 20459854

  • VOE 20459854 - Седло клапана

11 VOE 21026536

  • VOE 21026536 - Клапан выпускной

12 VOE 20459838

  • VOE 20459838 - Болт

12 VOE 20459838

  • VOE 20459838 - Болт

13 VOE 20459839

  • VOE 20459839 - Втулка

13 VOE 20459839

  • VOE 20459839 - Втулка

14 VOE 20882841

  • VOE 20882841 - Прокладка головки цилиндра
  • Диаметр цилиндра 1

14 VOE 20882841

  • VOE 20882841 - Прокладка головки цилиндра
  • Диаметр цилиндра 1

14 VOE 20882839

  • VOE 20882839 - Прокладка головки цилиндра
  • 2 отверстий

14 VOE 20882839

  • VOE 20882839 - Прокладка головки цилиндра
  • 2 отверстий

14 VOE 20882838

  • VOE 20882838 - Прокладка головки цилиндра
  • 3 отверстий

14 VOE 20882838

  • VOE 20882838 - Прокладка головки цилиндра
  • 3 отверстий

15 VOE 20558934

  • VOE 20558934 - Крышка клапанная (головки цилиндров)

16 VOE 20459836

  • VOE 20459836 - Форсунка

16 VOE 20459836

  • VOE 20459836 - Форсунка

17 VOE 20459835

  • VOE 20459835 - Крышка

17 VOE 20459835

  • VOE 20459835 - Крышка

18 VOE 20558924

  • VOE 20558924 - Прокладка

19 VOE 20459830

  • VOE 20459830 - Болт

19 VOE 20459830

  • VOE 20459830 - Болт

20 VOE 20412589

  • VOE 20412589 - Крышка заливной горловины

20 VOE 20412589

  • VOE 20412589 - Крышка заливной горловины

21 VOE 20924080

  • VOE 20924080 - Свеча накаливания

22 VOE 20464451

  • VOE 20464451 - Пробка (заглушка)

22 VOE 20464451

  • VOE 20464451 - Пробка (заглушка)

23 VOE 13947628

  • VOE 13947628 - Прокладка плоская

23 VOE 13947628

  • VOE 13947628 - Прокладка плоская

24 VOE 20924084

  • VOE 20924084 - Датчик

25 VOE 13947621

  • VOE 13947621 - Прокладка плоская

25 VOE 13947621

  • VOE 13947621 - Прокладка плоская
