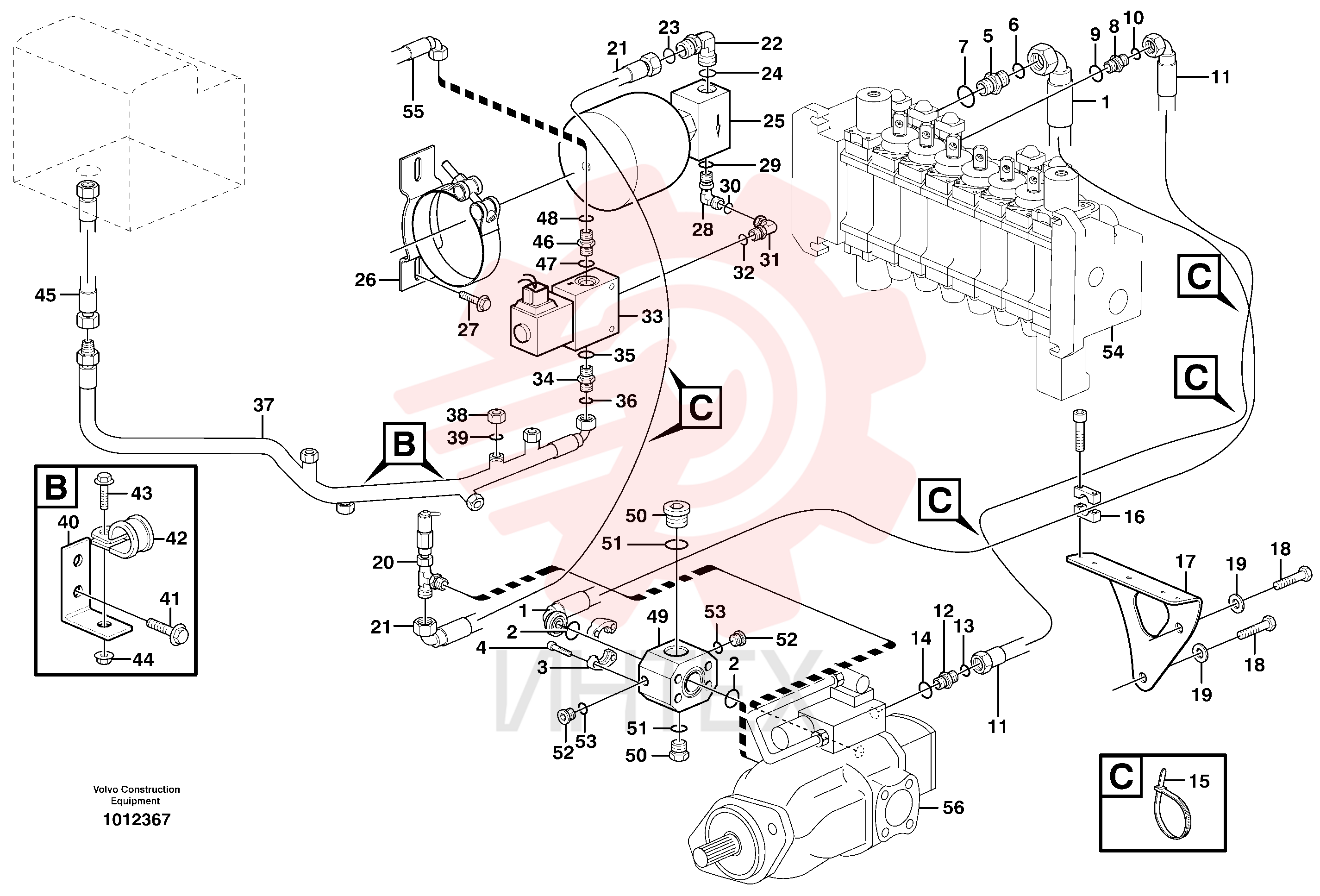

VOE 11715259 Соленоид (электромагнитный клапан) (часть 3)

VOE 11715259 Соленоид (электромагнитный клапан) (часть 3)

— VOE 11715259

  • VOE 11715259 - Соленоид (электромагнитный клапан)

1 VOE 11884379

  • VOE 11884379 - Шланг

2 VOE 13948700

  • VOE 13948700 - Кольцо уплотнительное (О-кольцо)

2 VOE 13948700

  • VOE 13948700 - Кольцо уплотнительное (О-кольцо)

3 VOE 11015455

  • VOE 11015455 - Полуфланец

3 VOE 11015455

  • VOE 11015455 - Полуфланец

4 VOE 984392

  • VOE 984392 - Винт с внутренним шестигранником

5 VOE 13933862

  • VOE 13933862 - Ниппель

5 VOE 13933862

  • VOE 13933862 - Ниппель

6 VOE 981289

  • VOE 981289 - Кольцо уплотнительное (О-кольцо)

7 VOE 932042

  • VOE 932042 - Кольцо уплотнительное (О-кольцо)

7 VOE 932042

  • VOE 932042 - Кольцо уплотнительное (О-кольцо)

8 VOE 13933858

  • VOE 13933858 - Ниппель

8 VOE 13933858

  • VOE 13933858 - Ниппель

9 VOE 932039

  • VOE 932039 - Кольцо уплотнительное (О-кольцо)

9 VOE 932039

  • VOE 932039 - Кольцо уплотнительное (О-кольцо)

10 VOE 4881722

  • VOE 4881722 - Кольцо уплотнительное (О-кольцо)

10 VOE 4881722

  • VOE 4881722 - Кольцо уплотнительное (О-кольцо)

11 VOE 11884378

  • VOE 11884378 - Шланг

12 VOE 935082

  • VOE 935082 - Ниппель

12 VOE 935082

  • VOE 935082 - Ниппель

13 VOE 4881722

  • VOE 4881722 - Кольцо уплотнительное (О-кольцо)

13 VOE 4881722

  • VOE 4881722 - Кольцо уплотнительное (О-кольцо)

14 VOE 932037

  • VOE 932037 - Кольцо уплотнительное (О-кольцо)

14 VOE 932037

  • VOE 932037 - Кольцо уплотнительное (О-кольцо)

15 VOE 4881438

  • VOE 4881438 - Стяжка кабельная

15 VOE 4881438

  • VOE 4881438 - Стяжка кабельная

16 VOE 11884968

  • VOE 11884968 - Зажим

17 VOE 11886163

  • VOE 11886163 - Пластина
  • Серийный № 10617-

17 VOE 11886163

  • VOE 11886163 - Пластина
  • Серийный № 10617-

17 VOE 11884963

  • VOE 11884963 - Пластина
  • Серийный № -10616

18 VOE 945911

  • VOE 945911 - Винт с шестигранной головкой
  • Серийный № -10616

19 VOE 955901

  • VOE 955901 - Шайба
  • Серийный № -10616

19 VOE 955901

  • VOE 955901 - Шайба
  • Серийный № -10616

21 VOE 11884884

  • VOE 11884884 - Шланг

22 VOE 13933857

  • VOE 13933857 - Ниппель угловой

22 VOE 13933857

  • VOE 13933857 - Ниппель угловой

23 VOE 4881722

  • VOE 4881722 - Кольцо уплотнительное (О-кольцо)

23 VOE 4881722

  • VOE 4881722 - Кольцо уплотнительное (О-кольцо)

24 VOE 932039

  • VOE 932039 - Кольцо уплотнительное (О-кольцо)

24 VOE 932039

  • VOE 932039 - Кольцо уплотнительное (О-кольцо)

25 VOE 11882313

  • VOE 11882313 - Гидроаккумулятор

26 VOE 11881397

  • VOE 11881397 - Зажим

27 VOE 13945444

  • VOE 13945444 - Болт

27 VOE 13945444

  • VOE 13945444 - Винт

28 VOE 935069

  • VOE 935069 - Ниппель угловой

28 VOE 935069

  • VOE 935069 - Ниппель угловой

29 VOE 4880492

  • VOE 4880492 - Кольцо уплотнительное (О-кольцо)

29 VOE 4880492

  • VOE 4880492 - Кольцо уплотнительное (О-кольцо)

30 VOE 4881722

  • VOE 4881722 - Кольцо уплотнительное (О-кольцо)

30 VOE 4881722

  • VOE 4881722 - Кольцо уплотнительное (О-кольцо)

31 VOE 11884238

  • VOE 11884238 - Фитинг

32 VOE 932039

  • VOE 932039 - Кольцо уплотнительное (О-кольцо)

32 VOE 932039

  • VOE 932039 - Кольцо уплотнительное (О-кольцо)

33 VOE 11881356

  • VOE 11881356 - Клапан встроенный в сборе

34 VOE 935091

  • VOE 935091 - Ниппель

34 VOE 935091

  • VOE 935091 - Ниппель

35 VOE 4880493

  • VOE 4880493 - Кольцо уплотнительное (О-кольцо)

35 VOE 4880493

  • VOE 4880493 - Кольцо уплотнительное (О-кольцо)

36 VOE 932039

  • VOE 932039 - Кольцо уплотнительное (О-кольцо)

36 VOE 932039

  • VOE 932039 - Кольцо уплотнительное (О-кольцо)

37 VOE 11884864

  • VOE 11884864 - Трубка

38 VOE 935756

  • VOE 935756 - Пробка (заглушка)

38 VOE 935756

  • VOE 935756 - Пробка (заглушка)

39 VOE 4881722

  • VOE 4881722 - Кольцо уплотнительное (О-кольцо)

39 VOE 4881722

  • VOE 4881722 - Кольцо уплотнительное (О-кольцо)

40 11884882

  • 11884882 - Крепление

41 VOE 946671

  • VOE 946671 - Винт с фланцем

41 VOE 946671

  • VOE 946671 - Винт с фланцем

42 VOE 978869

  • VOE 978869 - Зажим

42 VOE 978869

  • VOE 978869 - Зажим

43 VOE 13946173

  • VOE 13946173 - Винт

43 VOE 13946173

  • VOE 13946173 - Болт

44 VOE 13945408

  • VOE 13945408 - Гайка

44 VOE 13945408

  • VOE 13945408 - Гайка

45 VOE 11884388

  • VOE 11884388 - Шланг

46 VOE 13933858

  • VOE 13933858 - Ниппель

46 VOE 13933858

  • VOE 13933858 - Ниппель

47 VOE 932039

  • VOE 932039 - Кольцо уплотнительное (О-кольцо)

47 VOE 932039

  • VOE 932039 - Кольцо уплотнительное (О-кольцо)

48 VOE 4881722

  • VOE 4881722 - Кольцо уплотнительное (О-кольцо)

48 VOE 4881722

  • VOE 4881722 - Кольцо уплотнительное (О-кольцо)

49 VOE 11884962

  • VOE 11884962 - Блок соединительный

50 VOE 11882920

  • VOE 11882920 - Пробка (заглушка)

50 VOE 11882920

  • VOE 11882920 - Пробка (заглушка)

51 VOE 932042

  • VOE 932042 - Кольцо уплотнительное (О-кольцо)

51 VOE 932042

  • VOE 932042 - Кольцо уплотнительное (О-кольцо)

52 VOE 11881384

  • VOE 11881384 - Фитинг

53 VOE 932037

  • VOE 932037 - Кольцо уплотнительное (О-кольцо)

53 VOE 932037

  • VOE 932037 - Кольцо уплотнительное (О-кольцо)
