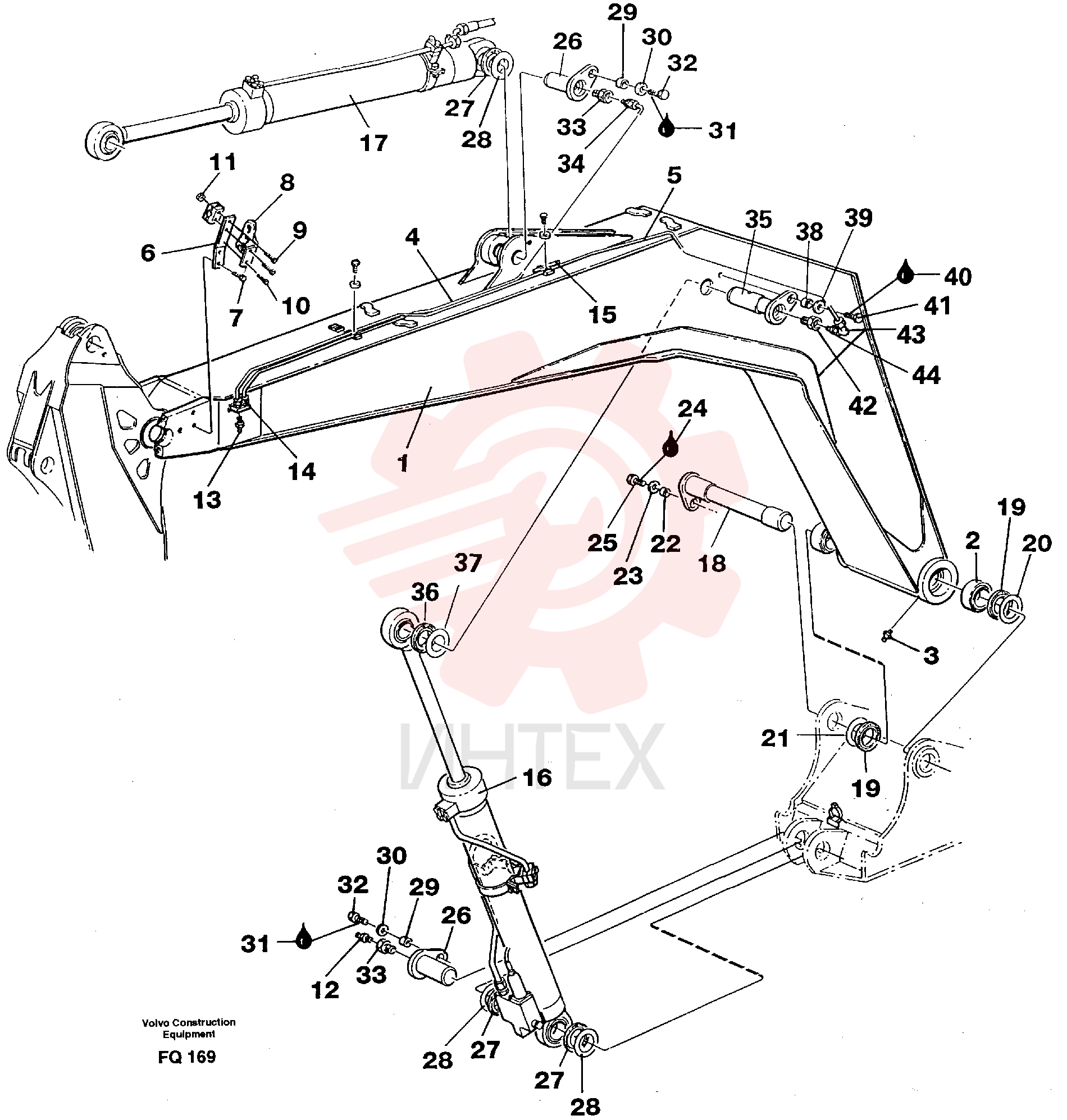

VOE 14250508 Стрела

VOE 14250508 Стрела

VOE 14250508 Стрела

1 VOE 14250508

  • VOE 14250508 - Стрела

2 VOE 6624649

  • VOE 6624649 - Подшипник шарнирный

2 VOE 6624649

  • VOE 6624649 - Подшипник шарнирный

3 VOE 14014069

  • VOE 14014069 - Масленка

3 VOE 14014069

  • VOE 14014069 - Масленка

4 VOE 14251637

  • VOE 14251637 - Трубка в сборе

5 VOE 14251638

  • VOE 14251638 - Трубка в сборе

6 VOE 14251556

  • VOE 14251556 - Крепление

7 VOE 13970970

  • VOE 13970970 - Винт с шестигранной головкой

7 VOE 13970970

  • VOE 13970970 - Винт с шестигранной головкой

8 VOE 14251545

  • VOE 14251545 - Крепление

9 VOE 13970956

  • VOE 13970956 - Винт с шестигранной головкой

9 VOE 13970956

  • VOE 13970956 - Винт с шестигранной головкой

10 VOE 13970947

  • VOE 13970947 - Винт с шестигранной головкой

10 VOE 13970947

  • VOE 13970947 - Винт с шестигранной головкой

11 VOE 971071

  • VOE 971071 - Гайка шестигранная

11 VOE 971071

  • VOE 971071 - Гайка шестигранная

12 VOE 14014069

  • VOE 14014069 - Масленка

12 VOE 14014069

  • VOE 14014069 - Масленка

13 VOE 14014069

  • VOE 14014069 - Масленка

13 VOE 14014069

  • VOE 14014069 - Масленка

14 VOE 14012413

  • VOE 14012413 - 14012413

15 VOE 14053019

  • VOE 14053019 - Трубка

15 VOE 14053019

  • VOE 14053019 - Трубка

18 VOE 14250430

  • VOE 14250430 - 14250430

19 VOE 14042986

  • VOE 14042986 - Кольцо уплотнительное

20 VOE 14047688

  • VOE 14047688 - Вставка

21 VOE 14042987

  • VOE 14042987 - Вставка

22 VOE 14249075

  • VOE 14249075 - Втулка (распорная)

23 VOE 955903

  • VOE 955903 - Шайба

23 VOE 955903

  • VOE 955903 - Шайба

24 VOE 14024293

  • VOE 14024293 - Фиксатор резьбы

24 VOE 14024293

  • VOE 14024293 - Фиксатор резьбы

25 VOE 955385

  • VOE 955385 - Винт с шестигранной головкой

25 VOE 955385

  • VOE 955385 - Винт с шестигранной головкой

26 VOE 14250447

  • VOE 14250447 - 14250447

27 VOE 14214454

  • VOE 14214454 - Манжета V-образная

28 VOE 14041574

  • VOE 14041574 - Вставка

29 VOE 14241779

  • VOE 14241779 - Втулка (распорная)

30 VOE 13955900

  • VOE 13955900 - Шайба

30 VOE 13955900

  • VOE 13955900 - Шайба

31 VOE 14024293

  • VOE 14024293 - Фиксатор резьбы

31 VOE 14024293

  • VOE 14024293 - Фиксатор резьбы

32 VOE 955362

  • VOE 955362 - Винт с шестигранной головкой

32 VOE 955362

  • VOE 955362 - Винт с шестигранной головкой

33 VOE 14041545

  • VOE 14041545 - 14041545

34 VOE 14012413

  • VOE 14012413 - 14012413

35 VOE 14250446

  • VOE 14250446 - 14250446

36 VOE 14040806

  • VOE 14040806 - Кольцо уплотнительное

37 VOE 14041574

  • VOE 14041574 - Вставка

38 VOE 14241779

  • VOE 14241779 - Втулка (распорная)

39 VOE 13955900

  • VOE 13955900 - Шайба

39 VOE 13955900

  • VOE 13955900 - Шайба

40 VOE 14024293

  • VOE 14024293 - Фиксатор резьбы

40 VOE 14024293

  • VOE 14024293 - Фиксатор резьбы

41 VOE 955362

  • VOE 955362 - Винт с шестигранной головкой

41 VOE 955362

  • VOE 955362 - Винт с шестигранной головкой

42 VOE 14041545

  • VOE 14041545 - 14041545

43 VOE 14012413

  • VOE 14012413 - 14012413

44 VOE 14012391

  • VOE 14012391 - 14012391
