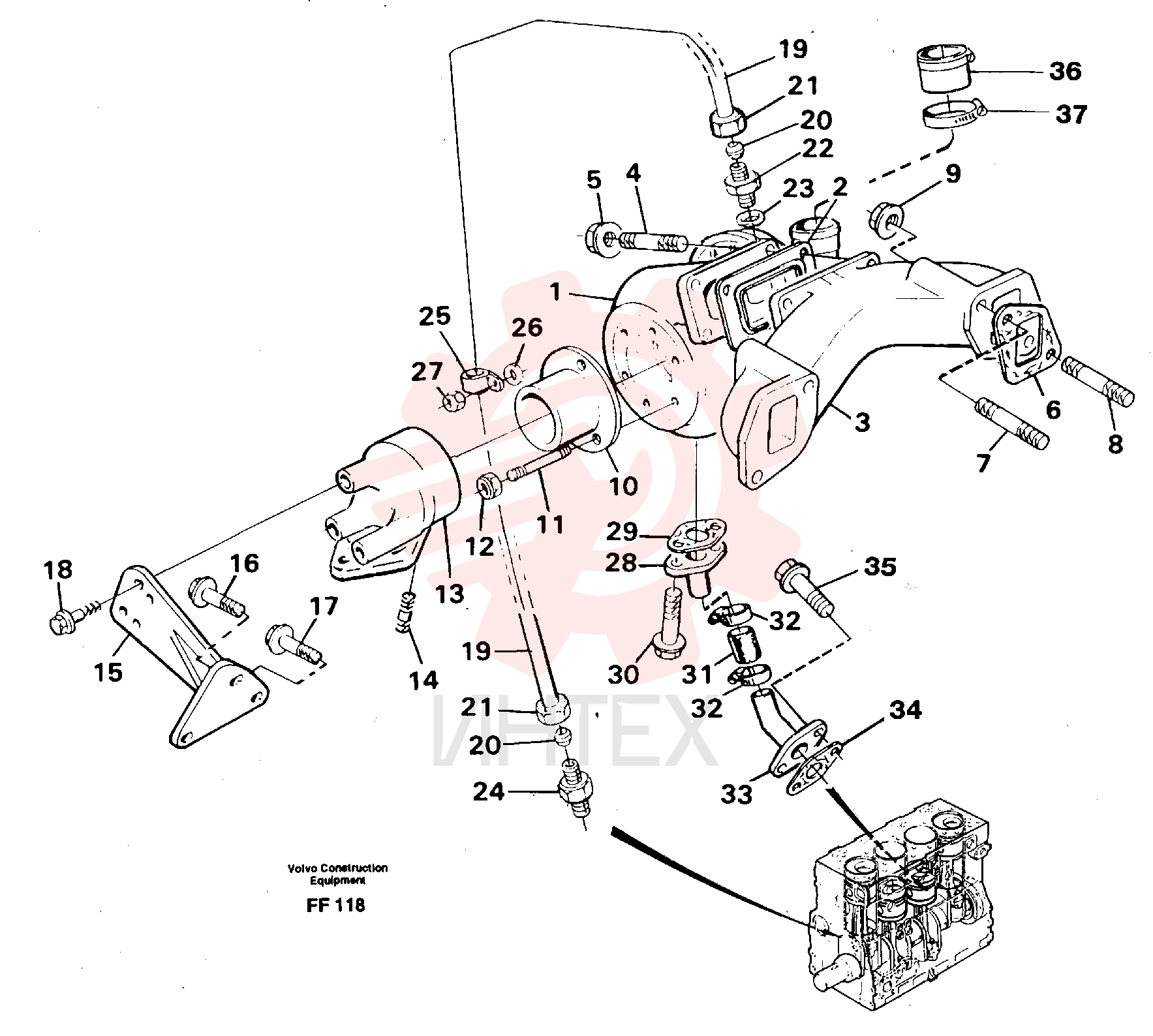

VOE 11701611 Турбокомпрессор (турбина) (часть 1)

VOE 11701611 Турбокомпрессор (турбина) (часть 1)

1 VOE 11701611

  • VOE 11701611 - Турбокомпрессор (турбина)

2 VOE 11998969

  • VOE 11998969 - Прокладка

3 VOE 11998938

  • VOE 11998938 - Коллектор (труба) выпускной

4 VOE 11998930

  • VOE 11998930 - Шпилька

5 VOE 11998931

  • VOE 11998931 - Гайка

6 VOE 11998073

  • VOE 11998073 - Прокладка

6 VOE 11998073

  • VOE 11998073 - Прокладка

7 VOE 11998936

  • VOE 11998936 - Шпилька

8 VOE 11998937

  • VOE 11998937 - Шпилька

9 VOE 11998058

  • VOE 11998058 - Гайка

9 VOE 11998058

  • VOE 11998058 - Гайка

10 VOE 11998939

  • VOE 11998939 - Адаптер

11 VOE 11999455

  • VOE 11999455 - Шпилька

12 VOE 11998931

  • VOE 11998931 - Гайка

13 VOE 11998940

  • VOE 11998940 - Угольник

14 VOE 11999455

  • VOE 11999455 - Шпилька

15 VOE 11702146

  • VOE 11702146 - 11702146

16 VOE 13946173

  • VOE 13946173 - Винт
  • (945444)

16 VOE 13946173

  • VOE 13946173 - Болт
  • (945444)

17 VOE 946441

  • VOE 946441 - Винт с фланцем

17 VOE 946441

  • VOE 946441 - Винт с фланцем

18 VOE 946329

  • VOE 946329 - Винт с фланцем

18 VOE 946329

  • VOE 946329 - Винт с фланцем

19 VOE 11705063

  • VOE 11705063 - Трубка

20 VOE 6634712

  • VOE 6634712 - Втулка обжимная

20 VOE 6634712

  • VOE 6634712 - Втулка обжимная

21 VOE 6616715

  • VOE 6616715 - Гайка

21 VOE 6616715

  • VOE 6616715 - Гайка

22 VOE 859850

  • VOE 859850 - Фитинг

23 VOE 11998970

  • VOE 11998970 - Кольцо уплотнительное

24 VOE 11998947

  • VOE 11998947 - Соединитель

24 VOE 11998947

  • VOE 11998947 - Соединитель

25 VOE 11701610

  • VOE 11701610 - Зажим

26 VOE 13960143

  • VOE 13960143 - Шайба

26 VOE 13960143

  • VOE 13960143 - Шайба

27 VOE 11998058

  • VOE 11998058 - Гайка

27 VOE 11998058

  • VOE 11998058 - Гайка

28 VOE 11998942

  • VOE 11998942 - Трубка

29 VOE 11998941

  • VOE 11998941 - Прокладка

30 VOE 13946173

  • VOE 13946173 - Винт

30 VOE 13946173

  • VOE 13946173 - Болт

31 VOE 3976775

  • VOE 3976775 - Шланг

31 VOE 3976775

  • VOE 3976775 - Шланг

32 VOE 11700788

  • VOE 11700788 - Хомут шланговый

32 VOE 11700788

  • VOE 11700788 - Хомут шланговый

33 VOE 11998944

  • VOE 11998944 - Трубка

34 VOE 11998082

  • VOE 11998082 - Прокладка

34 VOE 11998082

  • VOE 11998082 - Прокладка

35 VOE 13946173

  • VOE 13946173 - Винт

35 VOE 13946173

  • VOE 13946173 - Болт
