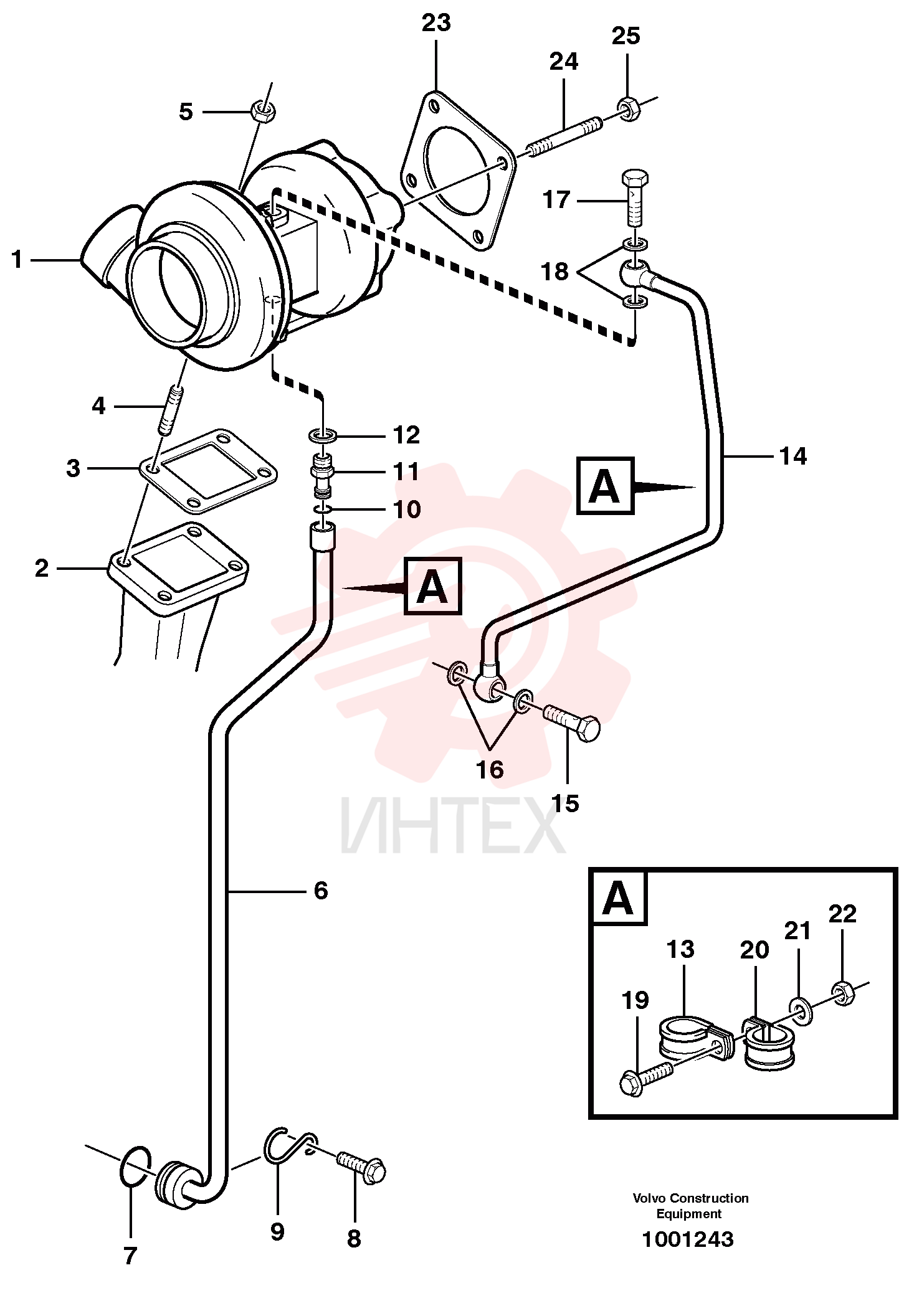

VOE 20460945 Турбокомпрессор (турбина) (часть 4)

VOE 20460945 Турбокомпрессор (турбина) (часть 4)

1 VOE 20460945

  • VOE 20460945 - Турбокомпрессор (турбина)

3 VOE 20405590

  • VOE 20405590 - Прокладка

3 VOE 20405590

  • VOE 20405590 - Прокладка

4 VOE 20412318

  • VOE 20412318 - Шпилька

4 VOE 20412318

  • VOE 20412318 - Шпилька

5 VOE 20517048

  • VOE 20517048 - Гайка шестигранная

5 VOE 20517048

  • VOE 20517048 - Гайка шестигранная

6 VOE 20459180

  • VOE 20459180 - Линия сливная

6 VOE 20459180

  • VOE 20459180 - Линия сливная

7 VOE 20405822

  • VOE 20405822 - Кольцо уплотнительное

7 VOE 20405822

  • VOE 20405822 - Кольцо уплотнительное

8 VOE 20405792

  • VOE 20405792 - Болт

8 VOE 20405792

  • VOE 20405792 - Болт

9 VOE 20405789

  • VOE 20405789 - Тарелка клапана

9 VOE 20405789

  • VOE 20405789 - Тарелка клапана

10 VOE 20459172

  • VOE 20459172 - Кольцо уплотнительное

10 VOE 20459172

  • VOE 20459172 - Кольцо уплотнительное

11 VOE 20459171

  • VOE 20459171 - Ниппель

11 VOE 20459171

  • VOE 20459171 - Ниппель

12 VOE 13947622

  • VOE 13947622 - Прокладка плоская

12 VOE 13947622

  • VOE 13947622 - Прокладка плоская

13 VOE 20459181

  • VOE 20459181 - Зажим

13 VOE 20459181

  • VOE 20459181 - Зажим

14 VOE 20459184

  • VOE 20459184 - Линия подачи

14 VOE 20459184

  • VOE 20459184 - Линия подачи

15 VOE 7025167

  • VOE 7025167 - Винт полый

15 VOE 7025167

  • VOE 7025167 - Винт полый

16 VOE 13947621

  • VOE 13947621 - Прокладка плоская

16 VOE 13947621

  • VOE 13947621 - Прокладка плоская

17 VOE 20460936

  • VOE 20460936 - Винт полый

17 VOE 20460936

  • VOE 20460936 - Винт полый

18 VOE 20460061

  • VOE 20460061 - Кольцо уплотнительное

18 VOE 20460061

  • VOE 20460061 - Сальник

19 VOE 20450728

  • VOE 20450728 - Болт

19 VOE 20450728

  • VOE 20450728 - Болт

20 VOE 20450987

  • VOE 20450987 - Зажим

20 VOE 20450987

  • VOE 20450987 - Зажим

21 VOE 20459183

  • VOE 20459183 - Шайба

21 VOE 20459183

  • VOE 20459183 - Шайба

22 VOE 20460939

  • VOE 20460939 - Гайка шестигранная

22 VOE 20460939

  • VOE 20460939 - Гайка шестигранная

23 VOE 20459236

  • VOE 20459236 - Прокладка

23 VOE 20459236

  • VOE 20459236 - Прокладка

24 VOE 20459235

  • VOE 20459235 - Шпилька

24 VOE 20459235

  • VOE 20459235 - Шпилька

25 VOE 20517048

  • VOE 20517048 - Гайка шестигранная

25 VOE 20517048

  • VOE 20517048 - Гайка шестигранная
