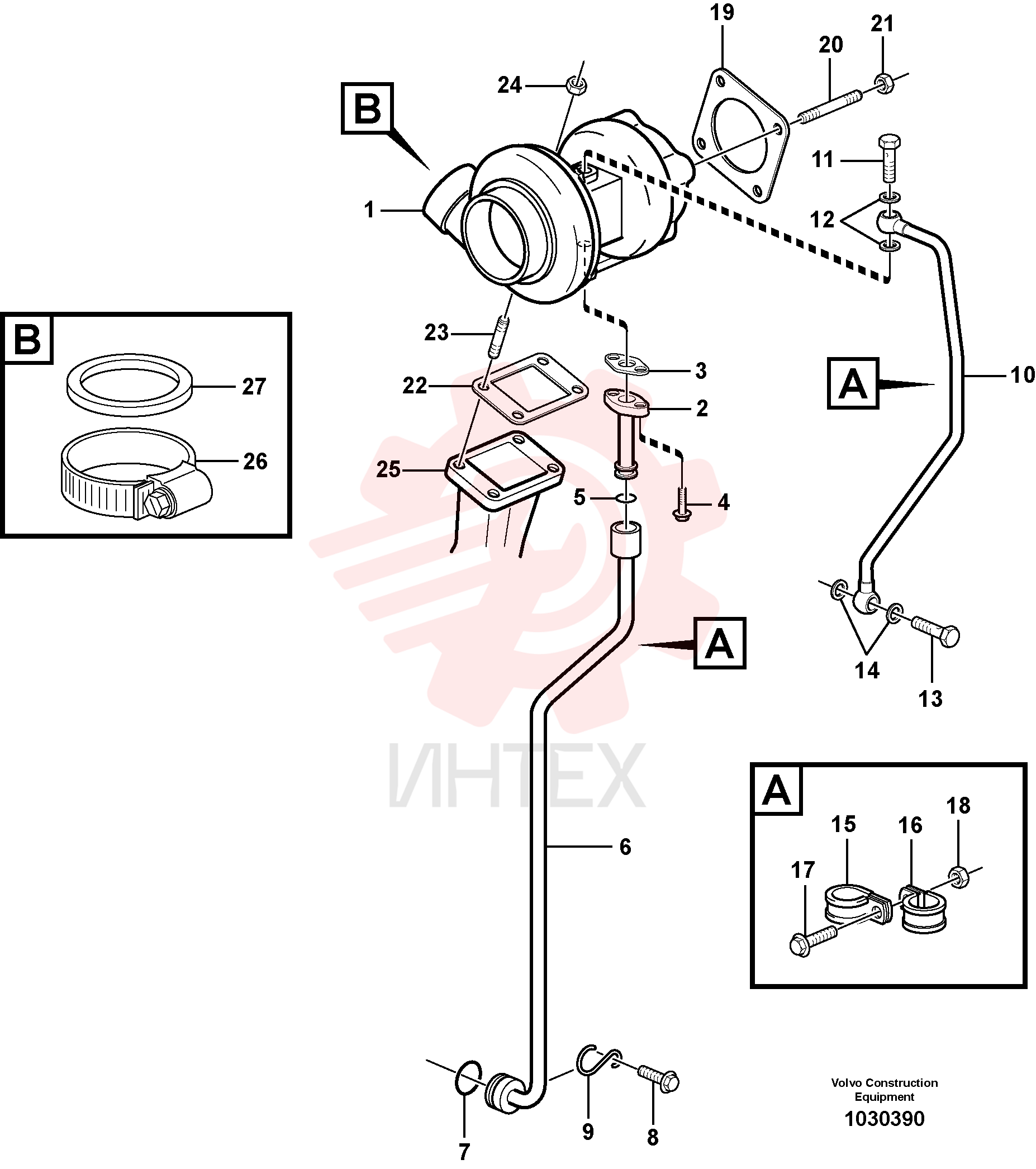

VOE 21075166 Турбокомпрессор (турбина)

VOE 21075166 Турбокомпрессор (турбина)

1 VOE 21075166

  • VOE 21075166 - Турбокомпрессор (турбина)

2 VOE 21055473

  • VOE 21055473 - Фланец

3 VOE 21055784

  • VOE 21055784 - Прокладка

4 VOE 20450728

  • VOE 20450728 - Болт

4 VOE 20450728

  • VOE 20450728 - Болт

5 VOE 20459172

  • VOE 20459172 - Кольцо уплотнительное

5 VOE 20459172

  • VOE 20459172 - Кольцо уплотнительное

6 VOE 21055835

  • VOE 21055835 - Линия сливная

7 VOE 20405822

  • VOE 20405822 - Кольцо уплотнительное

7 VOE 20405822

  • VOE 20405822 - Кольцо уплотнительное

8 VOE 20405792

  • VOE 20405792 - Болт

8 VOE 20405792

  • VOE 20405792 - Болт

9 VOE 20405789

  • VOE 20405789 - Тарелка клапана

9 VOE 20405789

  • VOE 20405789 - Тарелка клапана

10 VOE 21092665

  • VOE 21092665 - Линия подачи

11 VOE 20795867

  • VOE 20795867 - Винт полый

12 VOE 13947281

  • VOE 13947281 - Прокладка

12 VOE 13947281

  • VOE 13947281 - Прокладка

13 VOE 7025167

  • VOE 7025167 - Винт полый

13 VOE 7025167

  • VOE 7025167 - Винт полый

14 VOE 13947621

  • VOE 13947621 - Прокладка плоская

14 VOE 13947621

  • VOE 13947621 - Прокладка плоская

15 VOE 20459181

  • VOE 20459181 - Зажим

15 VOE 20459181

  • VOE 20459181 - Зажим

16 VOE 20460045

  • VOE 20460045 - Зажим

16 VOE 20460045

  • VOE 20460045 - Зажим

17 VOE 20460055

  • VOE 20460055 - Болт

17 VOE 20460055

  • VOE 20460055 - Болт

18 VOE 20834102

  • VOE 20834102 - Гайка шестигранная

19 VOE 21055952

  • VOE 21055952 - Прокладка

20 VOE 20459235

  • VOE 20459235 - Шпилька

20 VOE 20459235

  • VOE 20459235 - Шпилька

21 VOE 20517048

  • VOE 20517048 - Гайка шестигранная

21 VOE 20517048

  • VOE 20517048 - Гайка шестигранная

22 VOE 20559834

  • VOE 20559834 - Прокладка

23 VOE 21055464

  • VOE 21055464 - Шпилька

24 VOE 20517048

  • VOE 20517048 - Гайка шестигранная

24 VOE 20517048

  • VOE 20517048 - Гайка шестигранная

26 VOE 21056629

  • VOE 21056629 - Скоба (хомут)

27 VOE 21056638

  • VOE 21056638 - Кольцо уплотнительное
